特許ウォッチ

公開番号2025121749
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2024017422
出願日2024-02-07
発明の名称表面被覆切削工具
出願人三菱マテリアル株式会社
代理人個人
主分類B23B 27/14 20060101AFI20250813BHJP(工作機械;他に分類されない金属加工)
要約【課題】Ti基合金等の難削材の低速切削加工においても耐久性を有する表面被覆切削工具の提供
【解決手段】基体と該基体上の被覆層を有する表面被覆切削工具であって、前記被覆層は、平均厚さが0.5～10.0μmである平均組成がAlB_x(2.2≦x≦4.5)であるAl硼化物層を含むことを特徴とする表面被覆切削工具。
【選択図】なし
特許請求の範囲【請求項１】
基体と該基体上の被覆層を有する表面被覆切削工具であって、
前記被覆層は、平均厚さが０．５～１０．０μｍである平均組成がＡｌＢ
ｘ
（２．２≦ｘ≦４．５）であるＡｌ硼化物層を含む
ことを特徴とする表面被覆切削工具。
続きを表示（約 71 文字）【請求項２】
前記被覆層はナノインデンテーション硬さが５～２５ＧＰａであることを特徴とする請求項１に記載の表面被覆切削工具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表面被覆切削工具（以下、被覆工具ということがある）に関するものである。
続きを表示（約 970 文字）【背景技術】
【０００２】
従来、被覆工具としては、例えば、炭化タングステン（以下、ＷＣで表す）基超硬合金等の基体に被覆層を形成したものが知られている。
そして、この被覆層の組成、組織、結晶構造等を調整することによって、Ｔｉ基合金、等の難削材の切削加工も含め、切削性能を高めた被覆層を得る提案がなされている。
【０００３】
例えば、特許文献１には、基体上にＡｌ、Ｓｉ、Ｃｒ、Ｗ、Ｔｉ、Ｎｂ、Ｚｒの少なくとも１種の硼化物被覆層を有し、該硼化物被覆層は立方晶の結晶構造であって、最強回折線強度を（００１）面に有し、残留圧縮応力が０．１ＧＰａ以上である被覆工具が記載され、該被覆工具は切削時の発熱を逃がして溶着や刃先変形が回避できるとされている。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－２３８２８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、前記事情や提案を鑑みてなされたものであって、Ｔｉ基合金等のような難削材の低速（切削速度が３０～５０ｍ／分）の切削加工においても耐久性を有する表面被覆切削工具を提供することを目的とする。
【０００６】
本発明の実施形態に係る表面被覆切削工具は、
基体と該基体上の被覆層を有し、
前記被覆層は、平均厚さが０．５～１０．０μｍである平均組成がＡｌＢ
ｘ
（２．２≦ｘ≦４．５）であるＡｌ硼化物層を含む。
【０００７】
前記実施形態に係る表面被覆切削工具は、次の事項（１）を満足してもよい。
【０００８】
（１）前記被覆層はナノインデンテーション硬さが５～２５ＧＰａであること。
【発明の効果】
【０００９】
前記の表面被覆切削工具は、Ｔｉ基合金等の難削材の低速切削加工であっても優れた耐久性を有する。
【発明を実施するための形態】
【００１０】
本発明者は、金属硼化物を有する被覆工具用の被覆層について検討を行った。その結果、以下の（１）～（３）の事項を認識し、知見した。

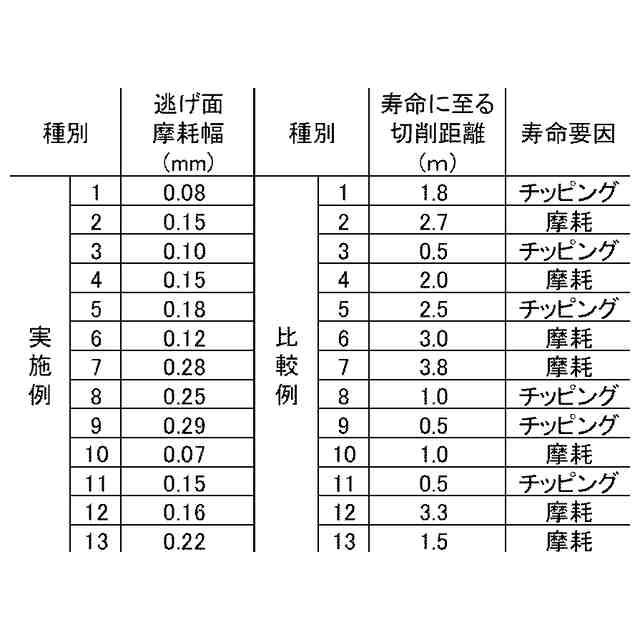

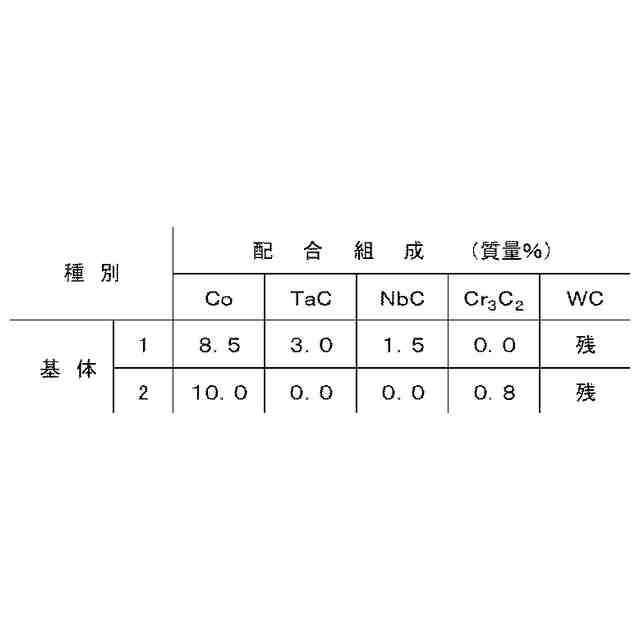

（【００１１】以降は省略されています）

関連特許
