公開番号2025121864
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2025010988
出願日2025-01-24
発明の名称ガラス微小球の落下を防止する反射糸
出願人勤倫股フン有限公司
代理人SK弁理士法人,個人,個人
主分類D02G 3/06 20060101AFI20250813BHJP(糸;糸またはロープの機械的な仕上げ;整経またはビーム巻き取り)
要約【課題】ガラス微小球の落下を防止する反射糸を提供することを課題とする。
【解決手段】反射糸であって、基材層と複数のガラス微小球と少なくとも1つの接着層とが積層されてなる積層体であり;前記複数のガラス微小球は、前記反射糸の少なくとも1つの表面に設けられ、被覆層は樹脂からなり、光透過性を有し、前記反射糸を被覆し、前記ガラス微小球を包む。前記反射糸のガラス微小球は、前記被覆層により保護されるため、反射糸から落下することがない。

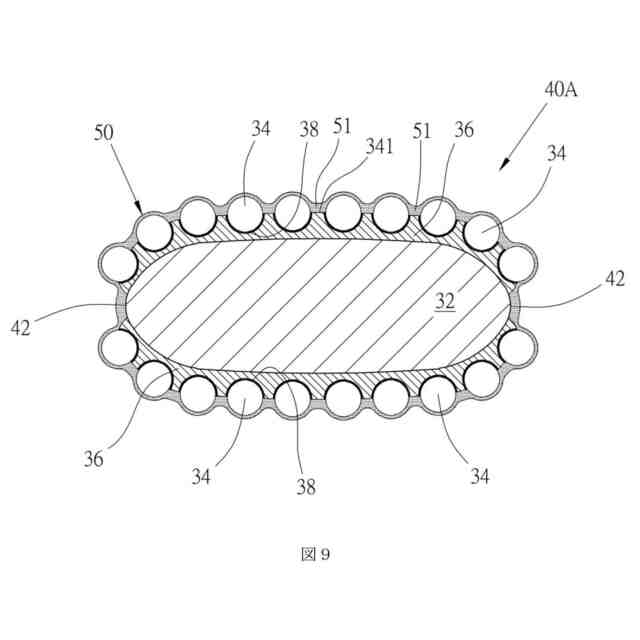

【選択図】図9
特許請求の範囲【請求項１】
反対向きの２つの表面を有する基材層と、
少なくとも１つの接着層を介して前記基材層の少なくとも１つの表面に接着されて、少なくとも１つのガラス微小球の層を形成する複数のガラス微小球と、
樹脂から成り、光透過性を有し、反射糸を被覆（前記ガラス微小球を包むこと及び前記反射糸の側辺を被覆することを含む）する被覆層と
を含む反射糸であって、
前記反射糸は、前記基材層と前記ガラス微小球と前記接着層とが積層されてなり、２つの表面と、前記２つの表面以外の側辺とを有し、前記少なくとも１つのガラス微小球の層は前記反射糸の少なくとも１つの表面に設けられる、
ガラス微小球の落下を防止する反射糸。
続きを表示（約 910 文字）【請求項２】
反対向きの２つの表面を有する基材層と、
少なくとも１つの接着層を介して前記基材層の少なくとも１つの表面に接着されて、少なくとも１つのガラス微小球の層を形成する複数のガラス微小球と、
前記複数のガラス微小球の底側に設けられた少なくとも１つの反射層と、
樹脂から成り、光透過性を有し、反射糸を被覆（前記ガラス微小球を包むこと及び前記反射糸の側辺を被覆することを含む）する被覆層と
を含む反射糸であって、
前記反射糸は、前記基材層と前記ガラス微小球と前記接着層と反射層とが積層されてなり、２つの表面と、前記２つの表面以外の側辺とを有し、前記少なくとも１つのガラス微小球の層及び前記少なくとも１つの反射層は前記反射糸の少なくとも１つの表面に設けられる、
ガラス微小球の落下を防止する反射糸。
【請求項３】
前記被覆層が、アクリル酸とシランを含む樹脂、又は熱可塑性ポリウレタンとシランを含む樹脂、或いはアクリル酸、シラン及び熱可塑性ポリウレタンを含む樹脂、若しくはシランを含む樹脂である、請求項１又は２に記載の反射糸。
【請求項４】
前記被覆層の樹脂が、有色となる、請求項１又は２に記載の反射糸。
【請求項５】
前記被覆層の樹脂に透明顔料が添加されている、請求項４に記載の反射糸。
【請求項６】
前記透明の顔料が、透明インクである、請求項５に記載の反射糸。
【請求項７】
前記反射糸の側辺が、前記被覆層の色を有する、請求項４に記載の反射糸。
【請求項８】
前記被覆層は、液状樹脂が熱を加えて形成される、請求項１又は２に記載の反射糸。
【請求項９】
前記接着層が、アクリル酸含有素材又はポリウレタン含有素材で作られる、請求項１又は２に記載の反射糸。
【請求項１０】
２つの隣り合うガラス微小球の間に隙間があり、前記被覆層は、各前記隙間においてより厚い厚さを形成する、請求項１又は２に記載の反射糸。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、反射糸に関し、特に、反射糸のガラス微小球を保護し、反射糸のガラス微小球の脱落、落下を防止できる反射糸に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】

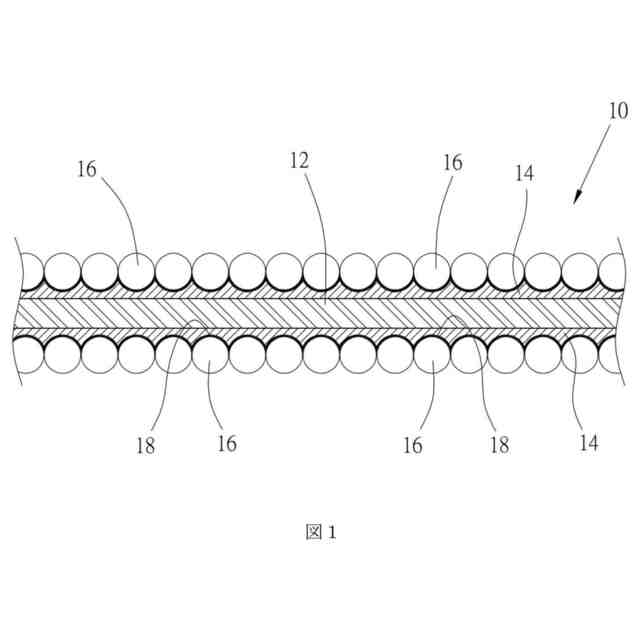

従来技術では、反射糸は、反射膜をカットする方法により製造される。図１は、ガラス微小球を有する反射膜１０を示し、前記反射膜１０をカットして複数の本の図２に示す反射糸２０にすることができる。
【０００３】
前記反射膜１０の基材層１２の表面は、結合層１４を介してガラス微小球１６に結合され、アルミニウム又は銀などの金属製の反射層１８がガラス微小球１６の底側にメッキされ、銀色を呈す。光がガラス微小球１６に入射した後、前記反射層１８は光を反射し、光が入射角から再帰反射（ｒｅｔｒｏｒｅｆｌｅｃｔｉｏｎ）される。
【０００４】

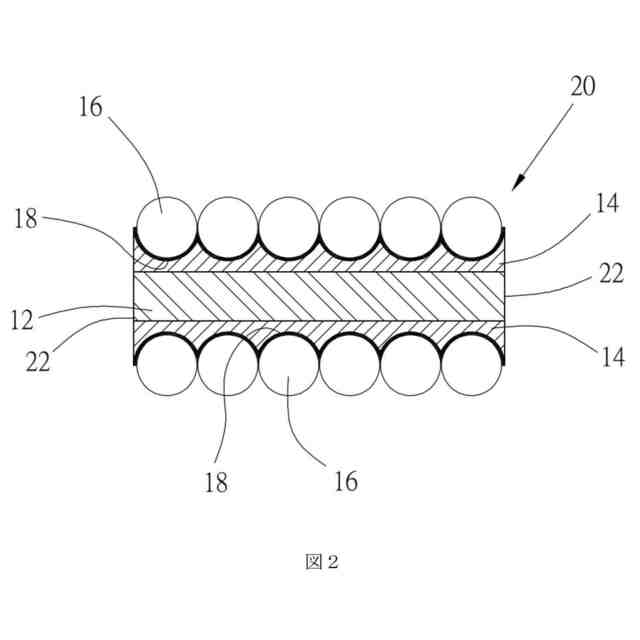

前記反射膜１０をカットすると、図２に示す反射糸２０にすることができ、前記反射糸２０のガラス微小球１６及び反射層１８により、前記反射糸に光を反射する機能を持たせる。前記反射糸２０を織物に織り込む時、織られた織物が反射機能を有することになる。ガラス微小球１６及び銀又はアルミニウムの反射層１８から成る反射糸２０は、高いルーメンの反射光を反射することができる。
【０００５】
しかしながら、光を反射するためにガラス微小球を使用する従来の反射糸２０は、製織時に問題があった。ガラス微小球１６が反射糸の表面に露出しているため、製織過程中にガラス微小球１６が反射糸から落ちて機器の中に落下し、反射糸の反射性能に影響を与えるだけでなく、編機に損傷を与え、特に丸編機や経編みコンピュータジャカードの問題はさらに深刻になり、編機の針釜に落ち、編機が固着し、編機を損傷する原因となる。
【０００６】
また、従来の反射糸２０は、ガラス微小球１６が落下するという問題以外に、有色高明度反射糸ではいわゆる銀色露出（銀色の目立つ）の問題もある。反射糸２０に色をつける方法は、２つの着色層（図示せず）を反射膜１０の頂面及び底面にそれぞれ設け、より正確に述べると、着色層はガラス微小球１６に設けられるため、切り出された反射糸２０は色を有する。
【０００７】
しかしながら、図２に示すように、前記着色層はガラス微小球１６が存在する場所にのみ位置され、反射糸２０の両側面２２はカット後に形成されるため、着色層は存在しない。したがって、図２の反射糸２０の頂面及び底面のみが着色した色であり、反射層１８は、反射糸の側面２２に露出している。ガラス微小球１６は、透明であるため、光が散乱する場合、視覚効果の点では反射糸２０の側面２２全体が反射層１８の色である銀色に見え、反射糸の異なる位置で色が異なり、両側面２２は頂面及び底面の色とは異なっている。
【０００８】
従来技術では、有色反射糸２０を作製しようとする場合、大量の有色反射膜１０を作製してから有色反射糸に切り出す必要があり、少量の有色反射膜を作製することができなかった。
【発明の概要】
【発明が解決しようとする課題】
【０００９】
本発明は、従来の反射糸の欠陥を解決するために用いられ、反射糸のガラス微小球を保護し、ガラス微小球の落下を防止することで、産業が現在遭遇した困難を解決できるガラス微小球を有する反射糸を提供することを目的とする。
【００１０】
本発明の一目的は、従来の反射糸の異なる表面における色ムラの問題であり、すなわち、従来の高明度反射糸における銀色露出の問題を解決することができる、ガラス微小球の落下を防止する反射糸を提供することである。
（【００１１】以降は省略されています）
