公開番号2025122873
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024018581
出願日2024-02-09
発明の名称熱処理装置
出願人大陽日酸株式会社
代理人弁理士法人志賀国際特許事務所
主分類F27B 5/08 20060101AFI20250815BHJP(炉,キルン,窯;レトルト)
要約【課題】構造が複雑になりにくく、エネルギー損失等の課題を解決することが可能な熱処理装置を提供する。
【解決手段】対象物を少なくとも冷却処理することが可能な処理槽11を備える熱処理装置10であって、前記処理槽11は、開口部12を囲む内壁15と、前記内壁15の外側に配置された断熱材16と、前記開口部12の周囲の端面20aを構成する端面材20とを備え、前記端面材20の材質は、前記内壁15の材質よりも熱伝導率が低い。
【選択図】図1
特許請求の範囲【請求項１】
対象物を少なくとも冷却処理することが可能な処理槽を備える熱処理装置であって、
前記処理槽は、開口部を囲む内壁と、前記内壁の外側に配置された断熱材と、前記開口部の周囲の端面を構成する端面材とを備え、
前記端面材の材質は、前記内壁の材質よりも熱伝導率が低いことを特徴とする、熱処理装置。
続きを表示（約 640 文字）【請求項２】
前記端面材の材質は、前記内壁の材質よりも比熱が大きいことを特徴とする、請求項１に記載の熱処理装置。
【請求項３】
前記処理槽は、前記断熱材の外側を覆う外壁と、前記内壁と前記外壁との間を連結する補強材を備え、
前記補強材の材質は、前記内壁の材質よりも熱伝導率が低いことを特徴とする、請求項１に記載の熱処理装置。
【請求項４】
前記補強材の材質は、前記内壁の材質よりも比熱が大きいことを特徴とする、請求項３に記載の熱処理装置。
【請求項５】
前記熱処理装置は、前記処理槽に向かい合って前記開口部を塞ぐ蓋と、前記蓋と前記端面材との間に配置されるパッキンとを備え、
前記パッキンが前記端面材に接触する位置は、前記パッキンが前記断熱材に向かい合う位置または前記断熱材よりも外側に向かい合う位置であることを特徴とする、請求項１に記載の熱処理装置。
【請求項６】
前記処理槽の内部の温度が－１９６℃～＋２００℃の範囲内で制御されることを特徴とする、請求項１に記載の熱処理装置。
【請求項７】
前記熱処理装置は、前記処理槽に向かい合って前記開口部を塞ぐ蓋と、前記蓋と前記端面材との間に配置されるパッキンとを備え、
前記端面材の、前記蓋と向かい合う前記端面が平坦であり、かつ、前記蓋の、前記端面材と向かい合う対向面が平坦であることを特徴とする、請求項１に記載の熱処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、熱処理装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
金属熱処理分野では、鋼における経年変形の防止や耐摩耗性・硬度の向上を目的として、焼入れした鋼を０℃以下に急速冷却するサブゼロ処理が行われている（例えば特許文献１～２を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－６０５２４号公報
特開２０１５－１６９２２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
サブゼロ処理で一般的な冷却温度は－８０℃程度であるが、超サブゼロ処理として、－１００℃以下の冷却性能の需要が増加傾向にあり、－１９６℃～－１２０℃の要求も見られる。また、サブゼロ処理と合わせて、＋２００℃程度で加熱する低温焼戻し処理を行う要求も見られる。
【０００５】
サブゼロ処理と低温焼戻し処理を別々の装置で行う場合は、コストやスペースに装置２台分を必要とすることや処理品を移し替える手間が発生する。このため、熱処理装置１台で超サブゼロ処理から低温焼戻し処理までの温度（－１９６℃～＋２００℃）に対応可能であることが望ましい。
【０００６】
処理槽の断熱性を確保するため、処理槽の壁に断熱材を充填することがある。また、処理槽に対象物を入れる空間の気密性を確保するため、処理槽と蓋の間にパッキンを配置することがある。この場合、壁の内部構造あるいは処理槽と蓋の間の構造が複雑になり、熱処理中に変化する温度範囲が広くなると、熱収縮・熱膨張による構造材の歪の影響が大きくなる。また、低温時に処理槽の外面で霜が発生したり、高温時に処理槽の外面が過熱されたりすると、エネルギー損失等の課題が発生する。
【０００７】
本発明は、このような従来の事情に鑑みて提案されたものであり、構造が複雑になりにくく、エネルギー損失等の課題を解決することが可能な熱処理装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記目的を達成するために、本発明は以下の手段を提供する。
［１］対象物を少なくとも冷却処理することが可能な処理槽を備える熱処理装置であって、前記処理槽は、開口部を囲む内壁と、前記内壁の外側に配置された断熱材と、前記開口部の周囲の端面を構成する端面材とを備え、前記端面材の材質は、前記内壁の材質よりも熱伝導率が低いことを特徴とする、熱処理装置。
［２］前記端面材の材質は、前記内壁の材質よりも比熱が大きいことを特徴とする、［１］に記載の熱処理装置。
［３］前記処理槽は、前記断熱材の外側を覆う外壁と、前記内壁と前記外壁との間を連結する補強材を備え、前記補強材の材質は、前記内壁の材質よりも熱伝導率が低いことを特徴とする、［１］又は［２］に記載の熱処理装置。
［４］前記補強材の材質は、前記内壁の材質よりも比熱が大きいことを特徴とする、［３］に記載の熱処理装置。
［５］前記熱処理装置は、前記処理槽に向かい合って前記開口部を塞ぐ蓋と、前記蓋と前記端面材との間に配置されるパッキンとを備え、前記パッキンが前記端面材に接触する位置は、前記パッキンが前記断熱材に向かい合う位置または前記断熱材よりも外側に向かい合う位置であることを特徴とする、［１］～［４］のいずれか一に記載の熱処理装置。
［６］前記処理槽の内部の温度が－１９６℃～＋２００℃の範囲内で制御されることを特徴とする、［１］～［５］のいずれか一に記載の熱処理装置。
［７］前記熱処理装置は、前記処理槽に向かい合って前記開口部を塞ぐ蓋と、前記蓋と前記端面材との間に配置されるパッキンとを備え、前記端面材の、前記蓋と向かい合う前記端面が平坦であり、かつ、前記蓋の、前記端面材と向かい合う対向面が平坦であることを特徴とする、［１］～［６］のいずれか一に記載の熱処理装置。
【発明の効果】
【０００９】
本発明の熱処理装置によれば、構造が複雑になりにくく、エネルギー損失等の課題を解決することができる。
【図面の簡単な説明】
【００１０】

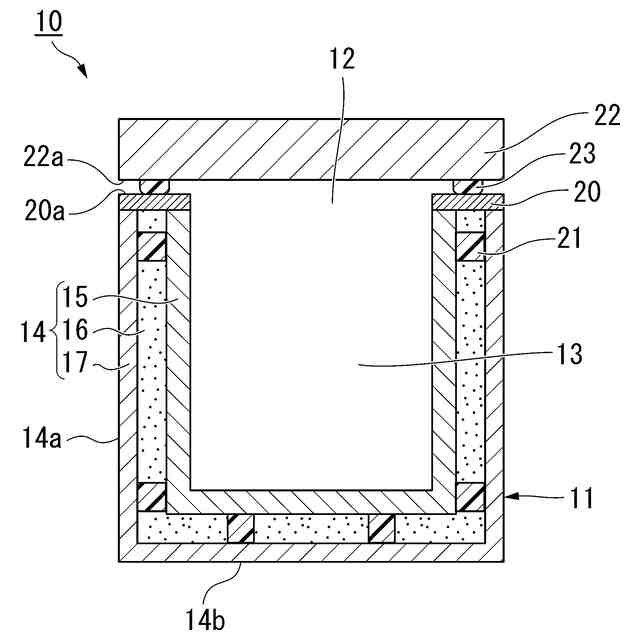

本実施形態の熱処理装置の一例を示す縦断面図である。

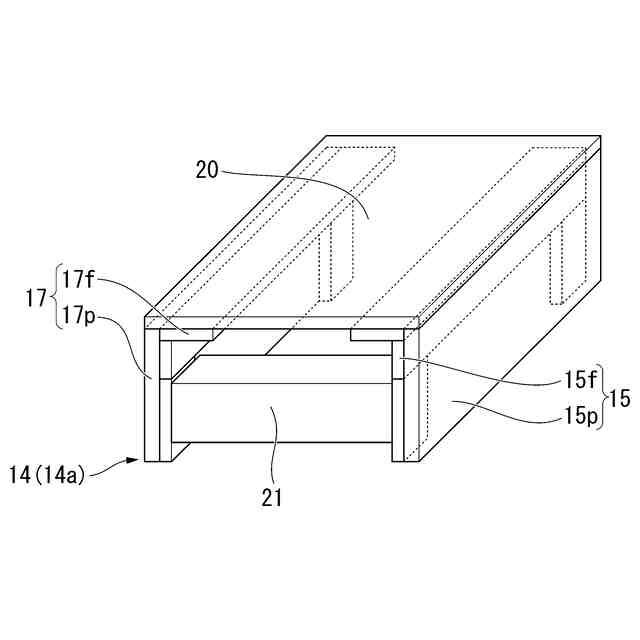

本実施形態の熱処理装置の要部を示す斜視図である。

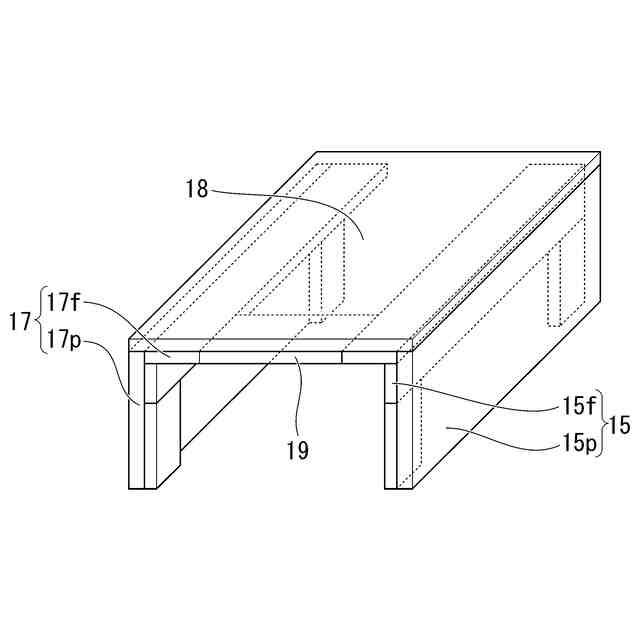

対比例の熱処理装置の要部を示す斜視図である。

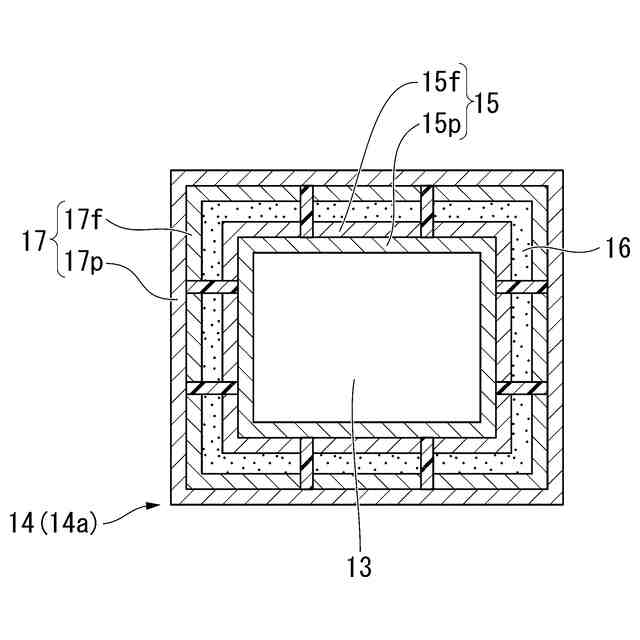

本実施形態の熱処理装置の一例を示す横断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
