公開番号2025064635
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023174547
出願日2023-10-06
発明の名称熱風循環炉
出願人ファーネス重工株式会社
代理人個人
主分類F27D 7/04 20060101AFI20250410BHJP(炉,キルン,窯;レトルト)
要約【課題】均等な熱処理を行う熱風循環炉を提供する。
【課題を解決するための手段】
回転中央に対してドーナッツ状に配置され、炉内上方から吹き込まれる熱風を取り入れる熱風取入口を有し、取り入れた熱風の出口であって熱風取入口よりも開口が広く形成さ熱風出口を有するワーク格納室と、ワーク格納室にワークを出し入れするために筐体に設けられたワーク出し入れ口と、回転中央部に設けられ、炉内容積を小さくするとともに、各ワーク格納室に熱風を送り出すための略鐘型の熱風ガイドと、熱風ガイドの下端付近の最下端ワーク格納室の下部領域に設けられ熱風を取り入れる熱風取入口と、取り入れた熱風の流量を調整する流量調整板を有する熱風出口と、を有する通風口とを有する熱風循環炉。

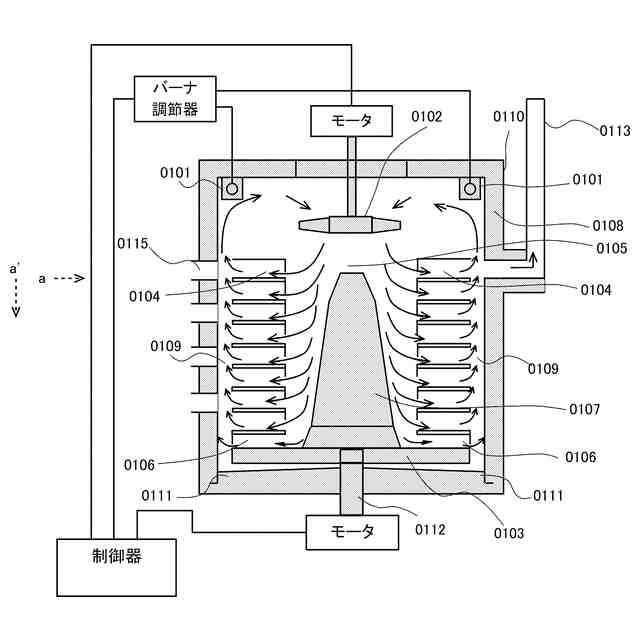

【選択図】図1
特許請求の範囲【請求項１】

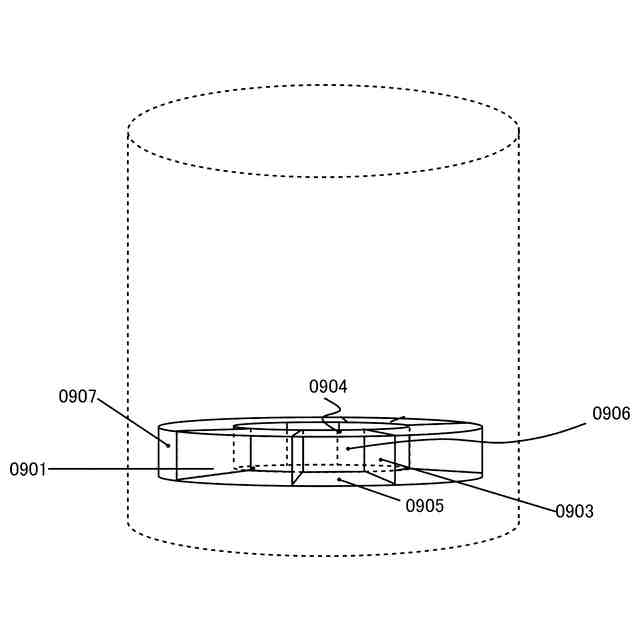

回転中央に対してドーナッツ状に配置され、炉内上方から吹き込まれる熱風を取り入れる熱風取入口を有し、取り入れた熱風の出口であって熱風取入口よりも開口が広く形成された熱風出口を有するワーク格納室と、
ワーク格納室にワークを出し入れするために筐体に設けられたワーク出し入れ口と、

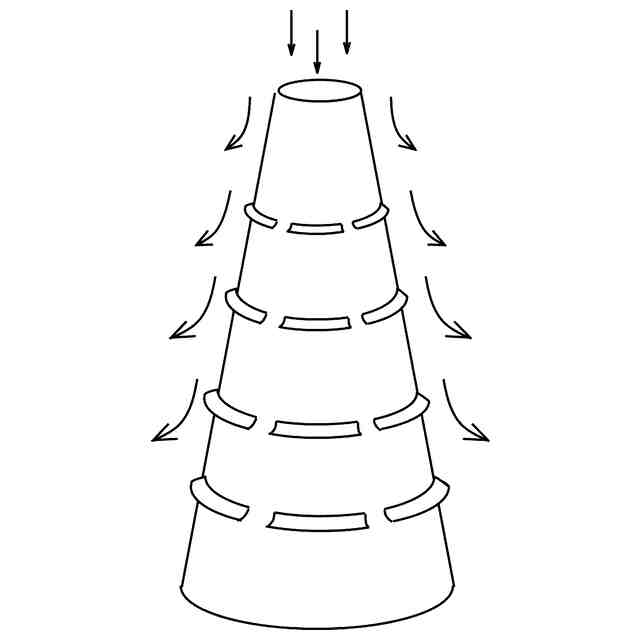

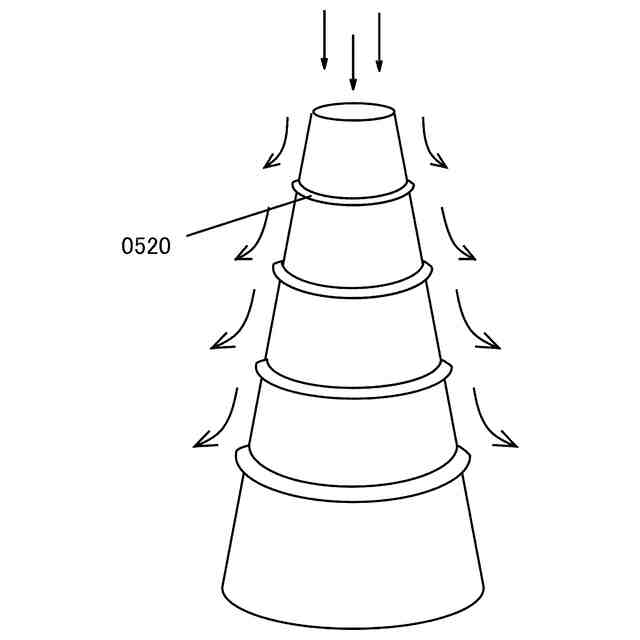

回転中央部に設けられ、炉内容積を小さくするとともに、各ワーク格納室に熱風を送り出すための略鐘型の熱風ガイドと、

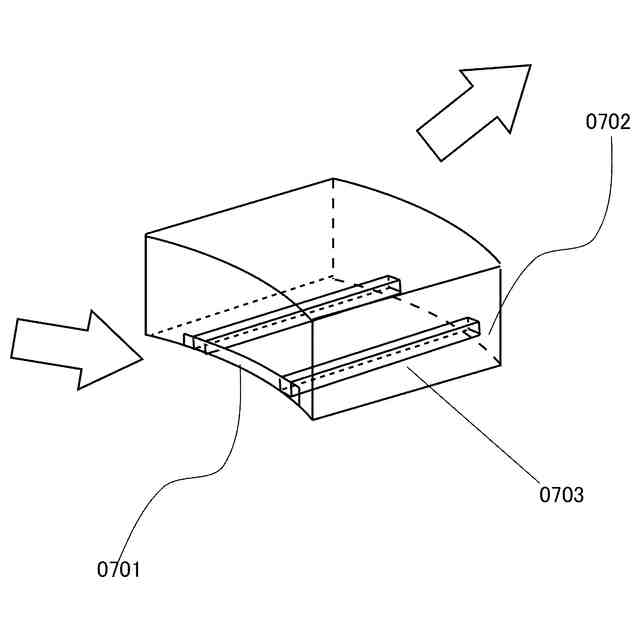

前記熱風ガイドの下端付近の最下端ワーク格納室の下部領域に設けられ熱風を取り入れる熱風取入口と、取り入れた熱風の流量を調整する流量調整板を有する熱風出口とを有する通風口と、
を有する熱風循環炉。
続きを表示（約 400 文字）【請求項２】

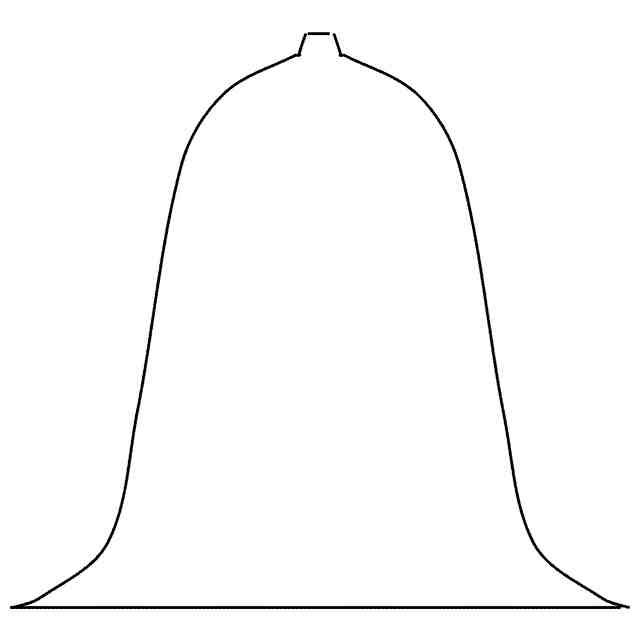

前記略鐘型の熱風ガイドの下端付近は、通風口に向かって末広がり形状となっている請求項１に記載の熱風循環炉。
【請求項３】
前記通風口の循環炉中心側の熱風取入口の下端は、前記熱風ガイド下端と同一高さである請求項１又は請求項２に記載の熱風循環炉。
【請求項４】
前記熱風ガイドと前記ワーク格納室は同一の回転炉床に載置されている請求項１又は請求項２に記載の熱風循環炉。
【請求項５】
前記通風口の熱風出口の出口直下は、前記回転路床を軸支する軸部を支持する固定路床である請求項１又は請求項２に記載の熱風循環炉。
【請求項６】
請求項１又は請求項２に記載の熱風循環炉を用いてワークを加熱処理するワーク加熱処理方法。
【請求項７】
前記ワークは輸送機器のホイールである請求項６に記載のワーク加熱処理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、炉内で熱風を循環させることによりワークの温度管理を高精度で行う熱風循環炉に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
現在、我々の生活において多様な金属が活用されている。これらの金属は、加熱処理等により品質改良され、それぞれの用途に応じた様々な要求性能を満たしている。
【０００３】
例えば、アルミニウム合金は、航空機部材から自動車用ホイールなど、さまざまな場面で活用されているが、当該用途でのアルミニウム合金に対する要求性能の一つに強度が高いことがある。そして、アルミニウム合金は、当該要求性能を達成するため、例えば、析出効果処理などの加熱処理が施されている。ここで、析出硬化処理とは、溶体化処理の後、時効硬化を人工的に行うことをいい、溶体化処理・時効硬化ともにアルミニウム合金の強度を決めるためには、温度管理が重要である。また工業的に金属の加熱処理を行うには、主に炉を使用して行われる。
【０００４】

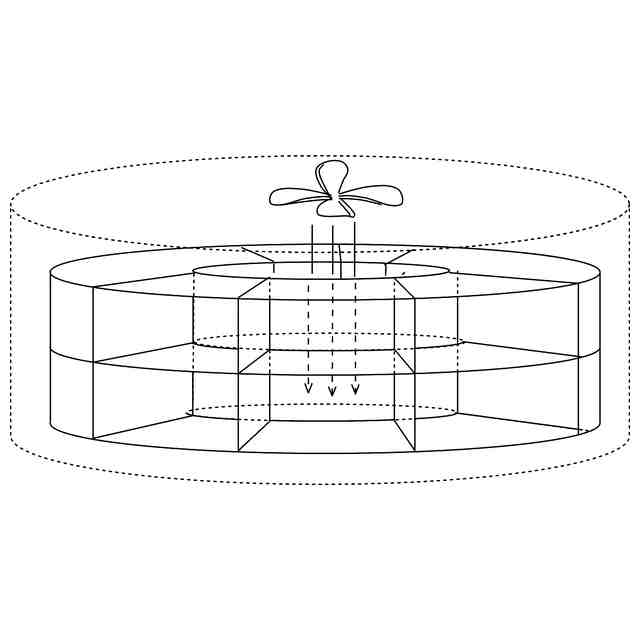

例えば、アルミニウム合金を加熱処理する際に使用される炉の種類としては、炉内温度バラツキを低減し品質の安定化をはかる目的等では熱風循環式の炉が使用され、又、熱処理施設の省スペース化の目的等では多段型炉床回転炉が使用されたりする。最近では、これらの特徴を組み合わせた熱風循環式の熱風循環炉がアルミニウム合金等の金属の加熱処理に用いられており、例えば、特許文献１のようなものがある。
しかしながら、このような構成では、熱い気体は上に流れ、相対的に温度が低い気体は下に流れるという熱風の特性上、最下段近辺のワーク格納室の温度管理を適切に行えないという問題があった。
【先行技術文献】
【特許文献】
【０００５】
特開２００８－１３８９１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
そこで、本発明の通風口を有する熱風循環炉により、従来最下段のワーク格納室に流入していた相対的に低温度の熱風がワーク格納室でなく通風孔を通過するように構成したので最下段近辺のワーク格納室のワークも十分に熱せられることで、炉内のワークのより均一な熱処理を行うことができる熱風循環炉を提供することを目的とする。
【課題を解決するための手段】
【０００７】
以上のような課題を解決するために、
第１の発明として、

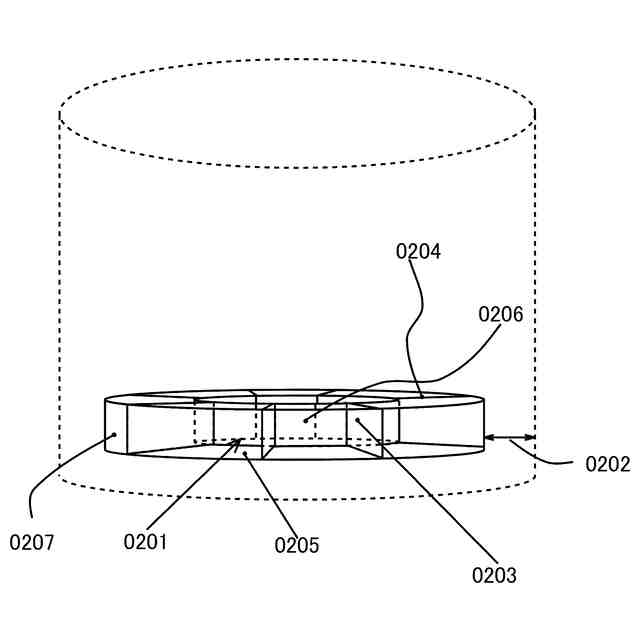

回転中央に対してドーナッツ状に配置され、炉内上方から吹き込まれる熱風を取り入れる熱風取入口を有し、取り入れた熱風の出口であって熱風取入口よりも開口が広く形成される熱風出口を有するワーク格納室と、
ワーク格納室にワークを出し入れするために筐体に設けられたワーク出し入れ口と、
回転中央部に設けられ、炉内容積を小さくするとともに、各ワーク格納室に熱風を送り出すための略鐘型の熱風ガイドと、

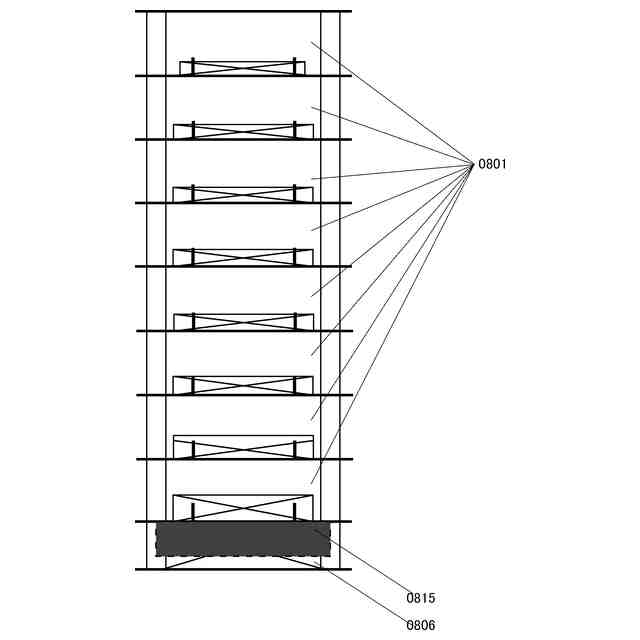

前記熱風ガイドの下端付近の最下端ワーク格納室の下部領域に設けられ熱風を取り入れる熱風取入口と、取り入れた熱風の流量を調整する流量調整板を有する熱風出口とを有する通風口と、を有する熱風循環炉を提供する。
【０００８】
第２の発明として、第１の発明を基礎として、
前記略鐘型の熱風ガイドの下端付近は、通風口に向かって末広がり形状となっている熱風循環炉を提供する。
を提供する。
【０００９】
第３の発明として、第１または第２の発明を基礎として、
前記通風口の循環炉中心側の熱風取入口の下端は、前記熱風ガイド下端と同一高さである熱風循環炉を提供する。
【００１０】
第４の発明として、第１から第３の発明のいずれかを基礎として、
前記熱風ガイドと前記ワーク格納室は同一の回転炉床に載置されている熱風循環炉を提供する。
（【００１１】以降は省略されています）
