特許ウォッチ

公開番号2025128015
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2025004709
出願日2025-01-14
発明の名称コーティング剤、硬化物及び積層物
出願人荒川化学工業株式会社
代理人
主分類C09D 133/00 20060101AFI20250826BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】コーティング剤、硬化物及び積層物を提供すること。
【解決手段】コーティング剤であって、前記コーティング剤は、ポリ(メタ)アクリレート及び多分岐フィラーを含み、不揮発分100質量%に対する前記多分岐フィラーの含有量は、15質量%～90質量%である、コーティング剤。
【選択図】なし
特許請求の範囲【請求項１】
コーティング剤であって、
前記コーティング剤は、ポリ（メタ）アクリレート及び多分岐フィラーを含み、
不揮発分１００質量％に対する前記多分岐フィラーの含有量は、１５質量％～９０質量％である、コーティング剤。
続きを表示（約 150 文字）【請求項２】
前記ポリ（メタ）アクリレートが、シリコーン単位及び／又はパーフルオロアルキル単位を含む、請求項１に記載のコーティング剤。
【請求項３】
請求項１又は２に記載のコーティング剤の硬化物。
【請求項４】
請求項３に記載の硬化物を含む、積層物。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コーティング剤、硬化物及び積層物に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
コーティング剤等の様々な分野で、活性エネルギー線硬化性組成物は使用されている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特公昭６２－０２１８１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、初期撥水性が良好な硬化物を製造できるコーティング剤を提供することである。
【課題を解決するための手段】
【０００５】
本開示により以下の項目が提供される。
（項目１）
コーティング剤であって、
前記コーティング剤は、ポリ（メタ）アクリレート及び多分岐フィラーを含み、
不揮発分１００質量％に対する前記多分岐フィラーの含有量は、１５質量％～９０質量％である、コーティング剤。
（項目２）
前記ポリ（メタ）アクリレートが、シリコーン単位及び／又はパーフルオロアルキル単位を含む、上記項目に記載のコーティング剤。
（項目３）
上記項目のいずれか１項に記載のコーティング剤の硬化物。
（項目４）
上記項目に記載の硬化物を含む、積層物。
【０００６】
本開示において、上述した１又は複数の特徴は、明示された組み合わせに加え、さらに組み合わせて提供され得る。
【発明の効果】
【０００７】
本発明の硬化物は、良好な初期撥水性を示す。
【発明を実施するための形態】
【０００８】
本開示の全体にわたり、各物性値、含有量等の数値の範囲は、適宜（例えば下記の各項目に記載の値から選択して）設定され得る。具体的には、数値αについて、Ａ３、Ａ２、Ａ１（Ａ３＞Ａ２＞Ａ１とする）等が挙げられる場合、数値αの範囲は、Ａ３以下、Ａ２以下、Ａ３未満、Ａ２未満、Ａ１以上、Ａ２以上、Ａ１より大きい、Ａ２より大きい、Ａ１～Ａ２（Ａ１以上Ａ２以下）、Ａ１～Ａ３、Ａ２～Ａ３、Ａ１以上Ａ３未満、Ａ１以上Ａ２未満、Ａ２以上Ａ３未満、Ａ１より大きくＡ３未満、Ａ１より大きくＡ２未満、Ａ２より大きくＡ３未満、Ａ１より大きくＡ３以下、Ａ１より大きくＡ２以下、Ａ２より大きくＡ３以下等が挙げられる。
【０００９】
本発明が解決しようとする課題が解決される限り、各成分、条件、数値等は、特に限定されない。
【００１０】
「αβ量（Ａ／Ｂ）」は、Ｂ１００αに対するＡのβ量（α）を意味する。αは、例えば、質量％、モル％、質量部等が挙げられる。β量は、例えば、含有量、使用量等が挙げられる。「質量％含有量（Ａ／Ｂ）」は、Ｂ１００質量％に対するＡの含有量（質量％）を意味する。

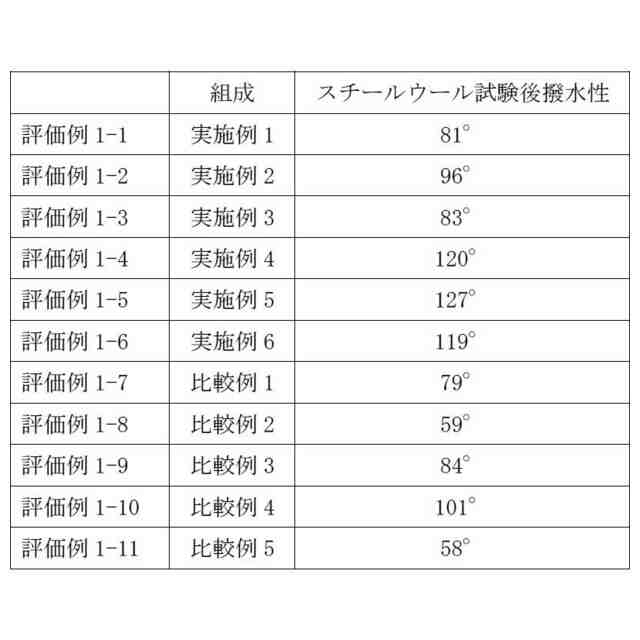

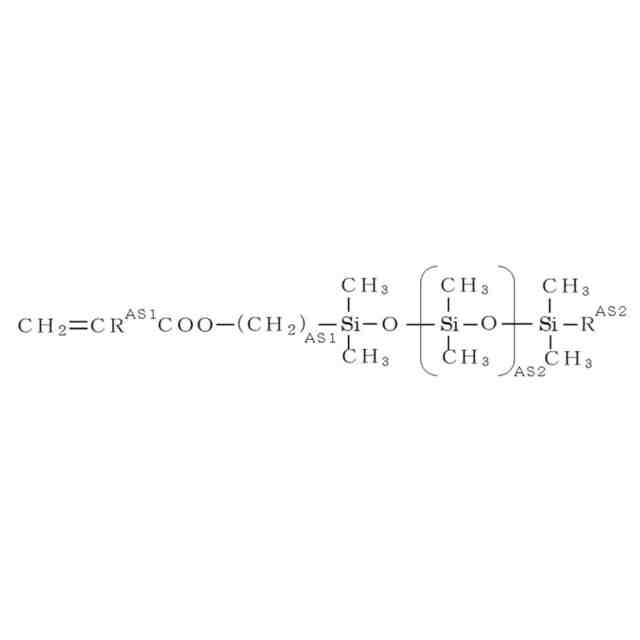

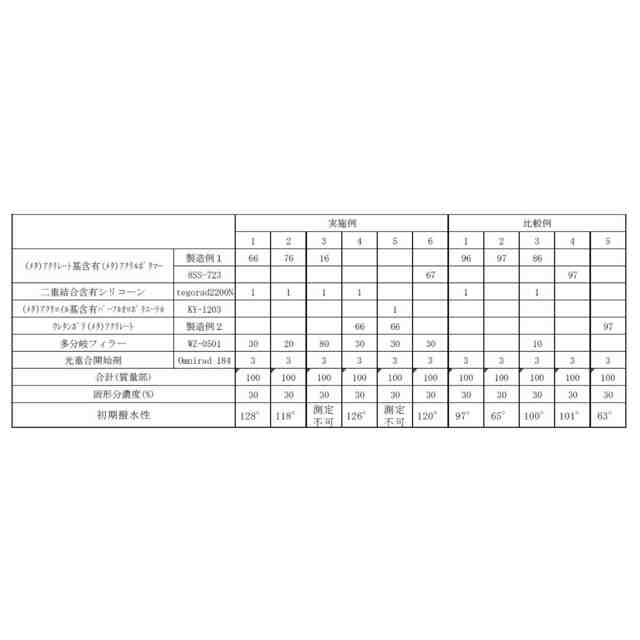

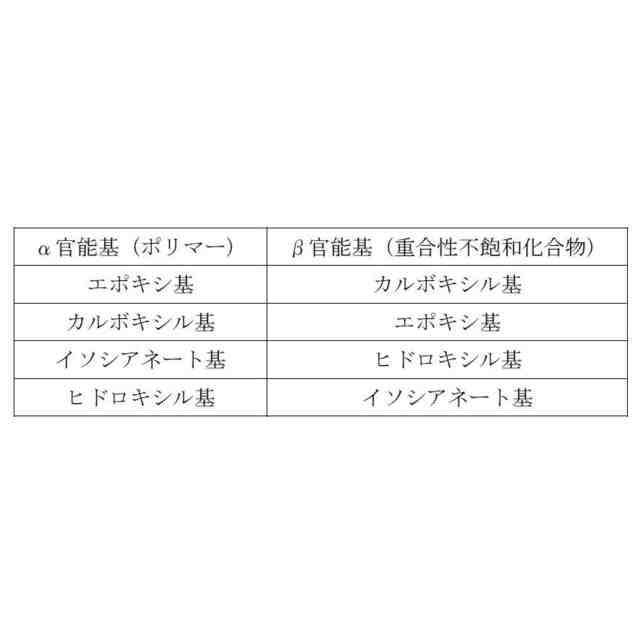

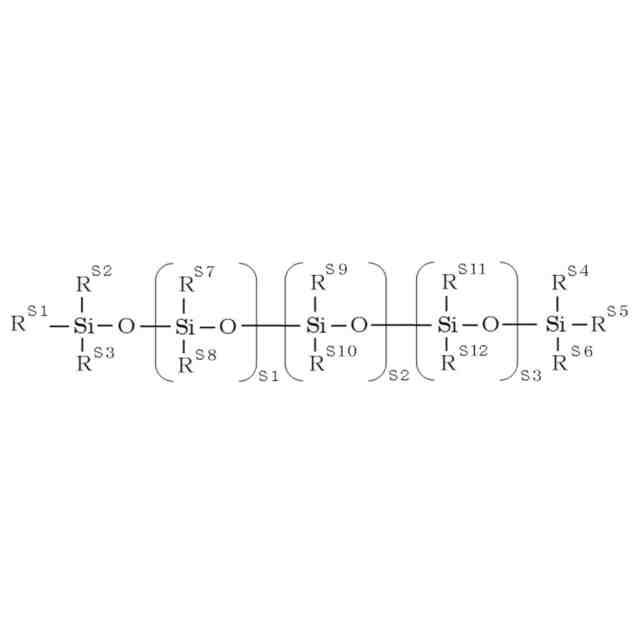

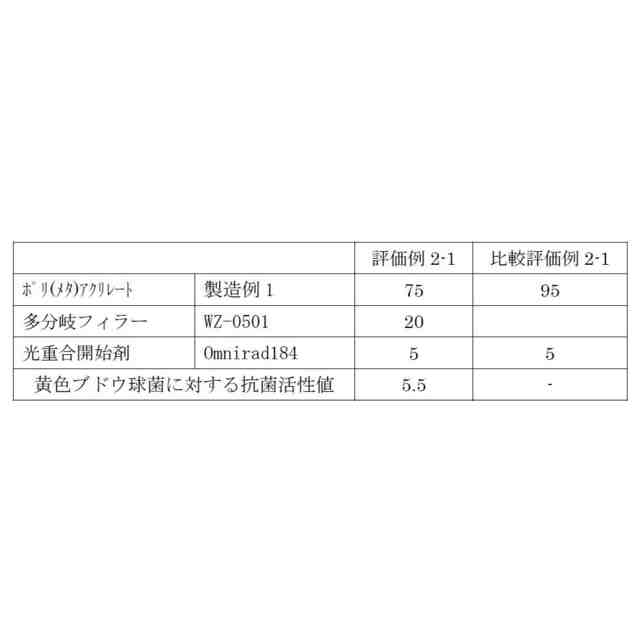

（【００１１】以降は省略されています）

関連特許
