公開番号2025130528
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027753
出願日2024-02-27
発明の名称電子部品
出願人TDK株式会社
代理人個人,個人,個人
主分類H01F 27/29 20060101AFI20250901BHJP(基本的電気素子)
要約【課題】比較的高い周波数帯域のノイズが抑制され得る電子部品を提供する。

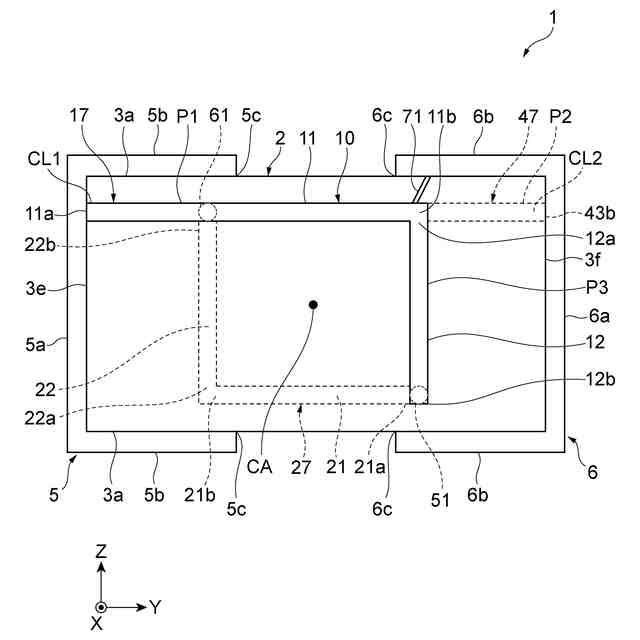

【解決手段】電子部品1において、コイルCLは、第1端部CL1と第2端部CL2とを含んでいる。第1端部CL1は、素体2の内部に配置されていると共に第1外部電極5に接続されている。第2端部CL2は、第2外部電極6に接続されている。引出導体71は、コイルCLの経路のうち第2端部CL2と第1端部CL1との間に位置する部分と、第2外部電極6とを接続している。引出導体71と第2外部電極6との接触面積は、第2端部CL2と第2外部電極6との接触面積よりも小さい。
【選択図】図2
特許請求の範囲【請求項１】
第１方向において互いに対向する第１及び第２端面と前記第１及び第２端面を接続する側面とを有している素体と、
前記第１端面に設けられている第１端面電極部と、前記側面に設けられていると共に前記第１端面から前記第２端面に向かって延在している第１側面電極部とを含んでいる第１外部電極と、
前記第２端面に設けられている第２端面電極部と、前記側面に設けられていると共に前記第２端面から前記第１端面に向かって延在している第２側面電極部とを含んでいる第２外部電極と、
前記素体の内部に配置されていると共に、前記第１外部電極に接続されている第１端部と、前記第２外部電極に接続されている第２端部とを含んでいるコイルと、
前記コイルの経路のうち前記第２端部と前記第１端部との間に位置する部分と、前記第２外部電極とを接続している引出導体と、を備え、
前記引出導体と前記第２外部電極との接触面積は、前記第２端部と前記第２外部電極との接触面積よりも小さい、電子部品。
続きを表示（約 460 文字）【請求項２】
前記引出導体は、複数の引出導体を含んでおり、
前記複数の引出導体は、それぞれ、前記コイルの経路のうち前記第１端部までの距離が互いに異なる位置において、前記コイルと接続されている、請求項１に記載の電子部品。
【請求項３】
前記引出導体と前記コイルとの接触面積は、前記第２外部電極と前記コイルとの接触面積の１／１０以下である、請求項１に記載の電子部品。
【請求項４】

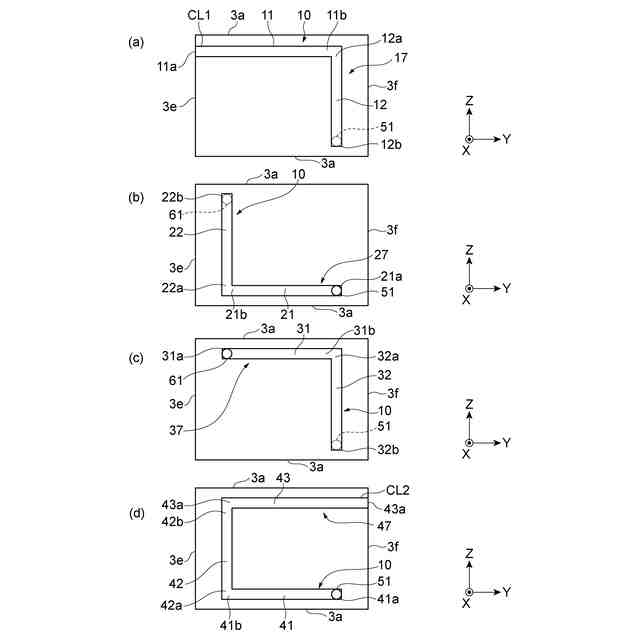

前記コイルは、前記第１端部を含んでいる第１導体部分と、前記第２端部を含んでいる第２導体部分と、前記コイルの経路上において前記第１導体部分と前記第２導体部分との間に配置されている第３導体部分と、を含んでおり、
前記コイルの経路における前記第２導体部分の長さは、前記第３導体部分と前記第２外部電極との最短距離よりも長く、
前記引出導体は、前記第１導体部分と前記第３導体部分との少なくとも一つと、前記第２外部電極とを接続している、請求項１から３のいずれか一項に記載の電子部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子部品に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
素体と素体に設けられた外部電極と素体の内部に配置されているコイルとを備えている電子部品が知られている（たとえば、特許文献１）。コイルは、外部電極に接続されている。コイルは、複数のコイル導体を含んでいる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－０５６５１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したコイル部品において、コイルに電気信号が流された場合、比較的高い周波数帯域においてノイズが生じる。たとえば、比較的高い周波数帯域において、周波数が高くなるほどＱ値が大きく上昇する。高周波帯域のノイズが除去されれば、所望の電気信号が出力され得る。
【０００５】
本発明の一つの態様は、比較的高い周波数帯域のノイズが抑制され得る電子部品を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一つの態様における電子部品は、素体、第１外部電極と、第２外部電極と、コイルと、引出導体とを備えている。素体は、第１方向において互いに対向する第１及び第２端面と、第１及び第２端面を接続する側面とを有している。第１外部電極は、第１端面電極部と第１側面電極部とを含んでいる。第１端面電極部は、第１端面に設けられている。第１側面電極部は、側面に設けられていると共に第１端面から第２端面に向かって延在している。第２外部電極部は、第２端面電極部と、第２側面電極部とを含んでいる。第２端面電極部は、第２端面に設けられている。第２側面電極部は、側面に設けられていると共に第２端面から第１端面に向かって延在している。コイルは、第１端部と第２端部とを含んでいる。第１端部は、素体の内部に配置されていると共に第１外部電極に接続されている。第２端部は、第２外部電極に接続されている。引出導体は、コイルの経路のうち第２端部と第１端部との間に位置する部分と、第２外部電極とを接続している。引出導体と第２外部電極との接触面積は、第２端部と第２外部電極との接触面積よりも小さい。
【０００７】

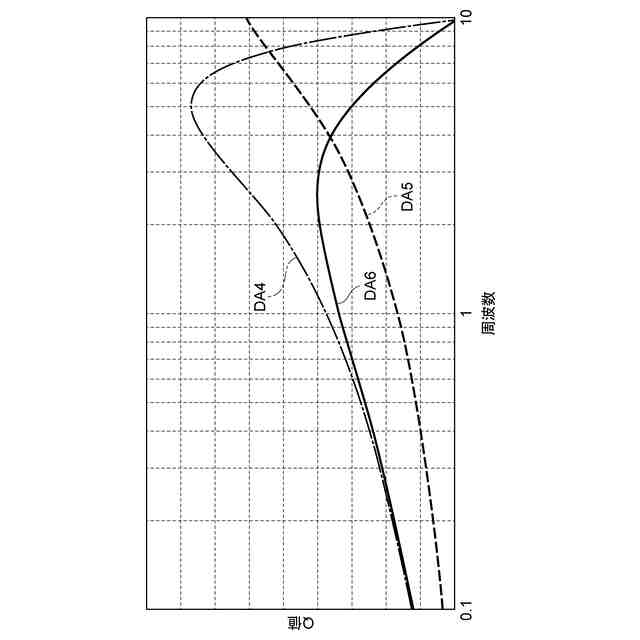

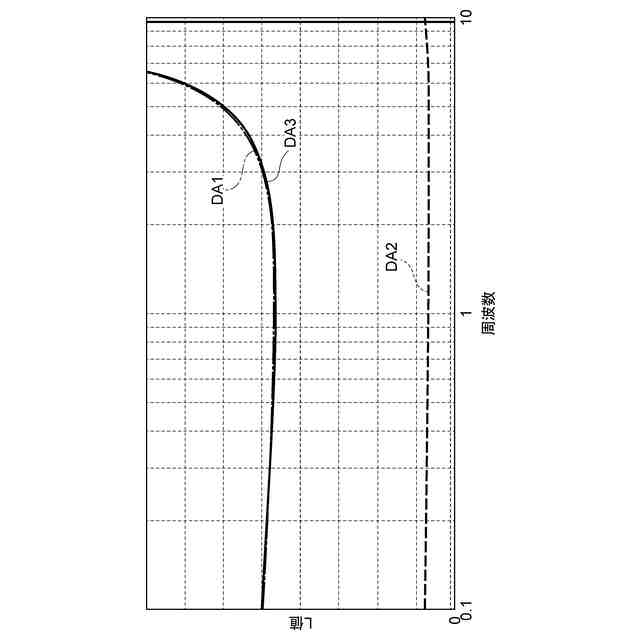

上記電子部品は、引出導体を備えている。この引出導体は、コイルの経路のうち第２端部よりも第１端部に近い部分と、第２外部電極とを接続している。引出導体と第２外部電極との接触面積は、第２端部と第２外部電極との接触面積よりも小さい。本願発明者は、さらなる鋭意研究の結果、当該構成において、Ｌ値の特性変化が抑制されながら、比較的高い周波数帯域の電気信号に対してＱ値の特性変化が抑制されることを見出した。すなわち、この構成によれば、比較的高い周波数帯域のノイズが抑制され得る。
【０００８】

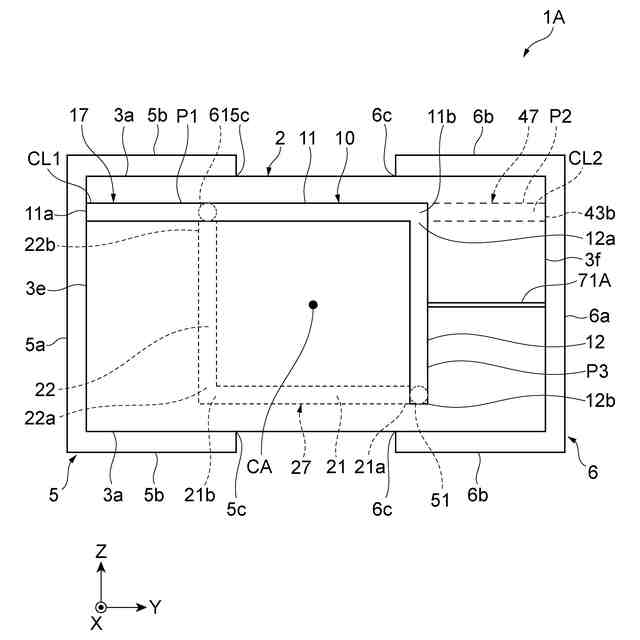

上記一つの態様では、引出導体は、複数の引出導体を含んでいてもよい。複数の引出導体は、それぞれ、コイルの経路のうち第１端部までの距離が互いに異なる位置において、コイルと接続されていてもよい。この場合、Ｑ値に対して所望の周波数特性を有する電子部品が提供され得る。
【０００９】
上記一つの態様では、引出導体とコイルとの接触面積は、第２外部電極とコイルとの接触面積の１／１０以下であってもよい。この場合、高周波帯域において、より確実にＬ値の特性変化が抑制されると共にＱ値の特性変化も抑制され得る。
【００１０】

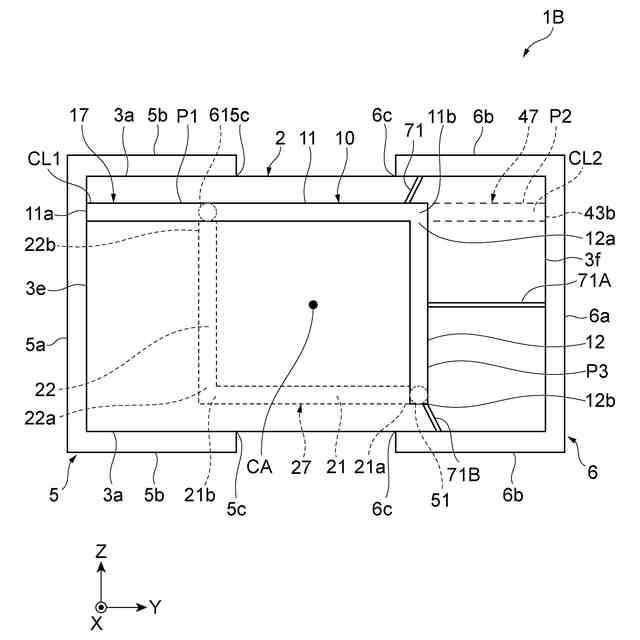

上記一つの態様では、コイルは、第１導体部分と、第２導体部分と、第３導体部分とを含んでいてもよい。第１導体部分は、第１端部を含んでいてもよい。第２導体部分は、第２端部を含んでいてもよい。第３導体部分は、コイルの経路上において第１導体部分と第２導体部分との間に配置されていてもよい。コイルの経路における第２導体部分の長さは、第３導体部分と第２外部電極との最短距離よりも長くてもよい。引出導体は、第１導体部分と第３導体部分との少なくとも一つと、第２外部電極とを接続していてもよい。この場合、第２外部電極に対する電位差は、第２導体部分よりも第１及び第３導体部分の方が大きい。高周波帯域において、Ｑ値の特性変化がより抑制されやすいと考えられる。
【発明の効果】
（【００１１】以降は省略されています）
