公開番号2025152370
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024054233
出願日2024-03-28
発明の名称コイル部品
出願人TDK株式会社
代理人個人,個人,個人
主分類H01F 27/29 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】二重コイルにおいてコイル長差を小さくすることでフィルタ特性等のコイル特性を向上させるコイル部品を提供する。
【解決手段】コイル部品10において、本体部の端面12aにおける第1の距離D1が端面12bにおける第2の距離D2より長く、それにより第1のコイル部のコイル長と第2のコイル部のコイル長との差が縮まっているため、高いコイル特性が実現されている。たとえばコイル部品10をコモンモードフィルタとして用いる場合、第1のコイル部C1のコイル長と第2のコイル部C2のコイル長との差が縮まっている(または同じコイル長になっている)ため、高いフィルタ特性が実現される。
【選択図】図6
特許請求の範囲【請求項１】
互いに平行な第１の端面および第２の端面を有する素体と、
前記素体内に設けられ、前記第１の端面および前記第２の端面に対して直交し、かつ、前記第１の端面と前記第２の端面との間に亘って延在する絶縁基板と、
前記絶縁基板の一方面に設けられ、前記絶縁基板に対して直交する磁芯周りに巻回され、内側端部と前記素体の前記第１の端面まで延びる外側端部とを有する第１の平面コイルパターンと、前記絶縁基板の他方面に設けられ、前記絶縁基板の厚さ方向から見て前記第１の平面コイルパターンの内側端部に重なる内側端部と前記素体の前記第１の端面まで延びる外側端部とを有する第２の平面コイルパターンと、前記絶縁基板を厚さ方向に貫通して前記第１の平面コイルパターンの内側端部と前記第２の平面コイルパターンの内側端部とを接続する第１の貫通導体とを有する第１のコイル部と、
前記絶縁基板の前記一方面に前記第１の平面コイルパターンと並行して巻回されるように設けられ、内側端部と前記素体の前記第２の端面まで延びる外側端部とを有する第３の平面コイルパターンと、前記絶縁基板の他方面に設けられ、前記絶縁基板の厚さ方向から見て前記第３の平面コイルパターンの内側端部に重なる内側端部と前記素体の前記第２の端面まで延びる外側端部とを有する第４の平面コイルパターンと、前記絶縁基板を厚さ方向に貫通し、前記第３の平面コイルパターンの内側端部と前記第４の平面コイルパターンの内側端部とを接続する第２の貫通導体とを有する第２のコイル部と、
前記素体の前記第１の端面に設けられて前記第１の平面コイルパターンの外側端部と接続された第１の外部端子電極、前記素体の前記第１の端面に設けられて前記第１の平面コイルパターンの外側端部と接続された第２の外部端子電極、前記素体の前記第２の端面に設けられて前記第３の平面コイルパターンの外側端部と接続された第３の外部端子電極、および、前記素体の前記第２の端面に設けられて前記第４の平面コイルパターンの外側端部と接続された第４の外部端子電極と
を備え、
前記第１の端面に露出する前記第１の平面コイルパターンの外側端部と前記第２の端面に露出する前記第３の平面コイルパターンの外側端部とは、前記第１の端面と前記第２の端面との対面方向に関して向かい合い、かつ、前記第１の端面に露出する前記第２の平面コイルパターンの外側端部と前記第２の端面に露出する前記第４の平面コイルパターンの外側端部とは、前記第１の端面と前記第２の端面との対面方向に関して向かい合い、
前記絶縁基板と平行な方向に関し、前記第１の端面における前記第１の平面コイルパターンの外側端部と前記第１の外部端子電極との接続箇所と、前記第２の平面コイルパターンの外側端部と前記第２の外部端子電極との接続箇所との間の第１の距離が、前記第２の端面における前記第３の平面コイルパターンの外側端部と前記第３の外部端子電極との接続箇所と、前記第４の平面コイルパターンの外側端部と前記第４の外部端子電極との接続箇所との間の第２の距離と異なる、コイル部品。
続きを表示（約 670 文字）【請求項２】
前記第２の端面における前記第２の距離が前記第１の端面における前記第１の距離より短い、請求項１に記載のコイル部品。
【請求項３】
前記第２の端面における前記第２の距離が前記第１の端面における前記第１の距離より長い、請求項１に記載のコイル部品。
【請求項４】
前記絶縁基板の厚さ方向から見て、前記第１のコイル部の前記第１の貫通導体と前記第２のコイル部の前記第２の貫通導体とは前記磁芯を挟んで配置されている、請求項１に記載のコイル部品。
【請求項５】
前記絶縁基板の厚さ方向から見て、前記第１のコイル部の前記第１の貫通導体と前記第２のコイル部の前記第２の貫通導体とが隣り合っている、請求項１に記載のコイル部品。
【請求項６】
前記第１の平面コイルパターン、前記第２の平面コイルパターン、前記第３の平面コイルパターンおよび前記第４の平面コイルパターンの外側端部の少なくとも１つが、前記絶縁基板を介して重なるとともに前記絶縁基板に設けられた貫通導体で接続されたペア電極により二重化されている、請求項１に記載のコイル部品。
【請求項７】
前記ペア電極が、前記外側端部に関して、前記絶縁基板と平行な方向にずれている、請求項６に記載のコイル部品。
【請求項８】
前記絶縁基板の厚さ方向から見て、前記素体が長方形の形状を呈し、
前記第１の端面および前記第２の端面は、前記長方形の一対の短辺にそれぞれ対応している、請求項１に記載のコイル部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コイル部品に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
下記特許文献１には、基板の一方面に設けられた一対のコイルパターンと基板の他方面に設けられた一対のコイルパターンとによって二重コイルが構成されたコイル部品が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－９２４４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
発明者らは、二重コイルのコイル長について研究を重ね、コイル長差を小さくすることでフィルタ特性等のコイル特性を向上することができる技術を新たに見出した。
【０００５】
本発明は、二重コイルにおけるコイル特性の向上が図られたコイル部品を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一側面に係るコイル部品は、互いに平行な第１の端面および第２の端面を有する素体と、素体内に設けられ、第１の端面および第２の端面に対して直交し、かつ、第１の端面と第２の端面との間に亘って延在する絶縁基板と、絶縁基板の一方面に設けられ、絶縁基板に対して直交する磁芯周りに巻回され、内側端部と素体の第１の端面まで延びる外側端部とを有する第１の平面コイルパターンと、絶縁基板の他方面に設けられ、絶縁基板の厚さ方向から見て第１の平面コイルパターンの内側端部に重なる内側端部と素体の第１の端面まで延びる外側端部とを有する第２の平面コイルパターンと、絶縁基板を厚さ方向に貫通して第１の平面コイルパターンの内側端部と第２の平面コイルパターンの内側端部とを接続する第１の貫通導体とを有する第１のコイル部と、絶縁基板の一方面に第１の平面コイルパターンと並行して巻回されるように設けられ、内側端部と素体の第２の端面まで延びる外側端部とを有する第３の平面コイルパターンと、絶縁基板の他方面に設けられ、絶縁基板の厚さ方向から見て第３の平面コイルパターンの内側端部に重なる内側端部と素体の第２の端面まで延びる外側端部とを有する第４の平面コイルパターンと、絶縁基板を厚さ方向に貫通し、第３の平面コイルパターンの内側端部と第４の平面コイルパターンの内側端部とを接続する第２の貫通導体とを有する第２のコイル部と、素体の第１の端面に設けられて第１の平面コイルパターンの外側端部と接続された第１の外部端子電極、素体の第１の端面に設けられて第１の平面コイルパターンの外側端部と接続された第２の外部端子電極、素体の第２の端面に設けられて第３の平面コイルパターンの外側端部と接続された第３の外部端子電極、および、素体の第２の端面に設けられて第４の平面コイルパターンの外側端部と接続された第４の外部端子電極とを備え、第１の端面に露出する第１の平面コイルパターンの外側端部と第２の端面に露出する第３の平面コイルパターンの外側端部とは、第１の端面と第２の端面との対面方向に関して向かい合い、かつ、第１の端面に露出する第２の平面コイルパターンの外側端部と第２の端面に露出する第４の平面コイルパターンの外側端部とは、第１の端面と第２の端面との対面方向に関して向かい合い、絶縁基板と平行な方向に関し、第１の端面における第１の平面コイルパターンの外側端部と第１の外部端子電極との接続箇所と、第２の平面コイルパターンの外側端部と第２の外部端子電極との接続箇所との間の第１の距離が、第２の端面における第３の平面コイルパターンの外側端部と第３の外部端子電極との接続箇所と、第４の平面コイルパターンの外側端部と第４の外部端子電極との接続箇所との間の第２の距離と異なる。
【０００７】
上記コイル部品においては、第１の端面における第１の距離と第２の端面における第２の距離とが異なっており、それにより、第１のコイル部のコイル長と第２のコイル部のコイル長との差が縮まり、高いコイル特性を実現することができる。
【発明の効果】
【０００８】
本発明によれば、二重コイルにおけるコイル特性の向上が図られたコイル部品が提供される。
【図面の簡単な説明】
【０００９】

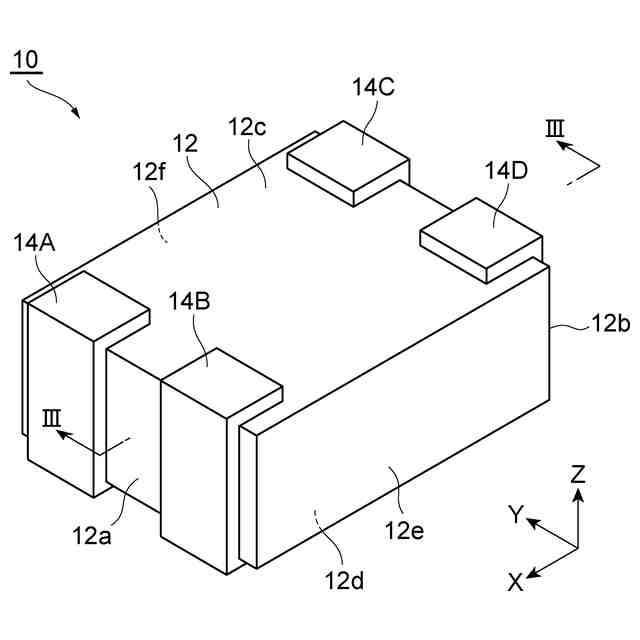

図１は、実施形態に係るコイル部品の概略斜視図である。

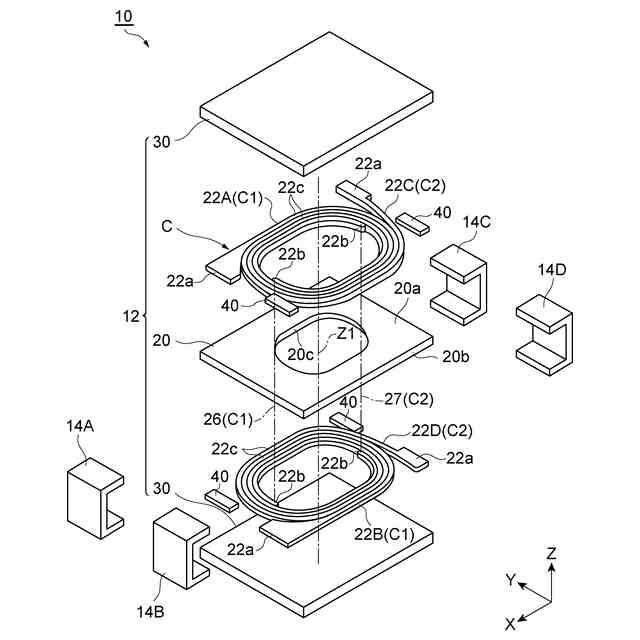

図２は、図１に示すコイル部品の分解図である。

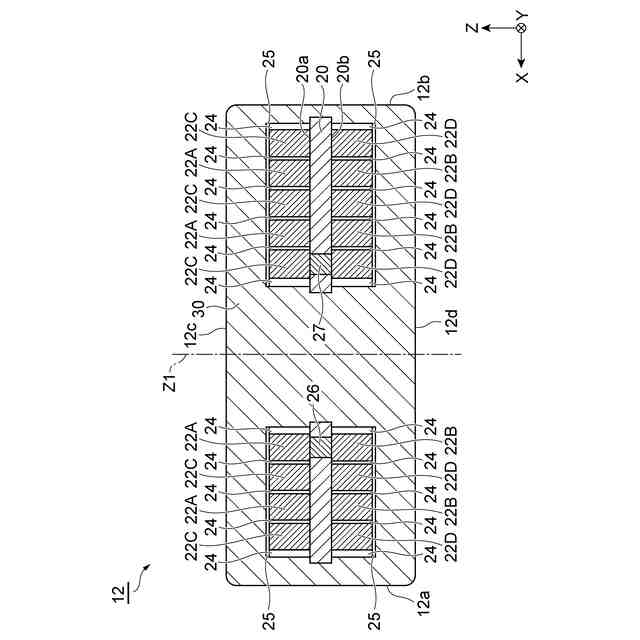

図３は、図１に示すコイル部品のＩＩＩ－ＩＩＩ線断面図である。
図４は、基板上面に設けられた平面コイルパターンを示した平面図である。

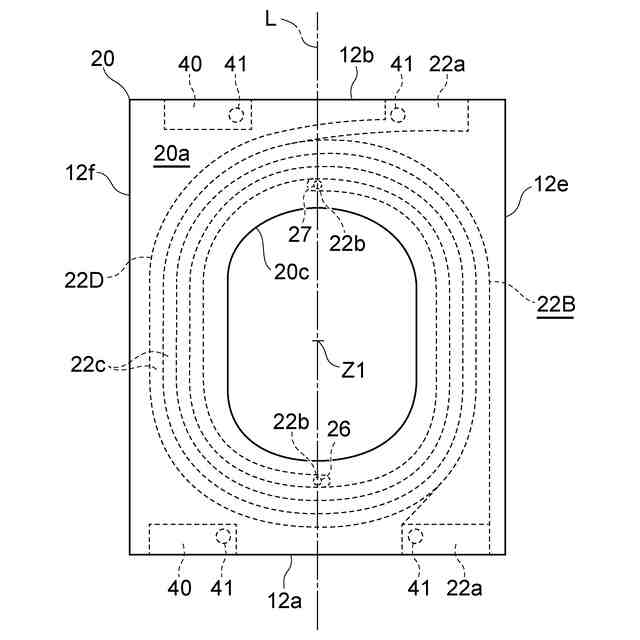

図５は、基板下面に設けられた平面コイルパターンを示した透過図である。

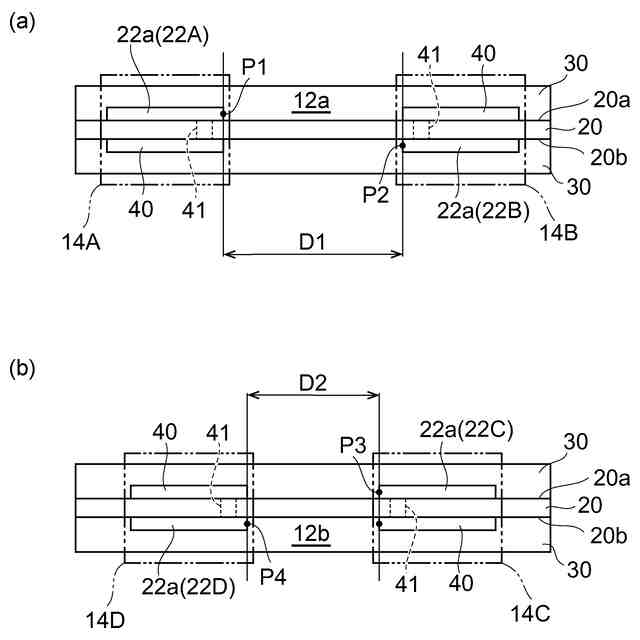

図６（ａ）（ｂ）は、図１に示す素体の各端面を示した図である。

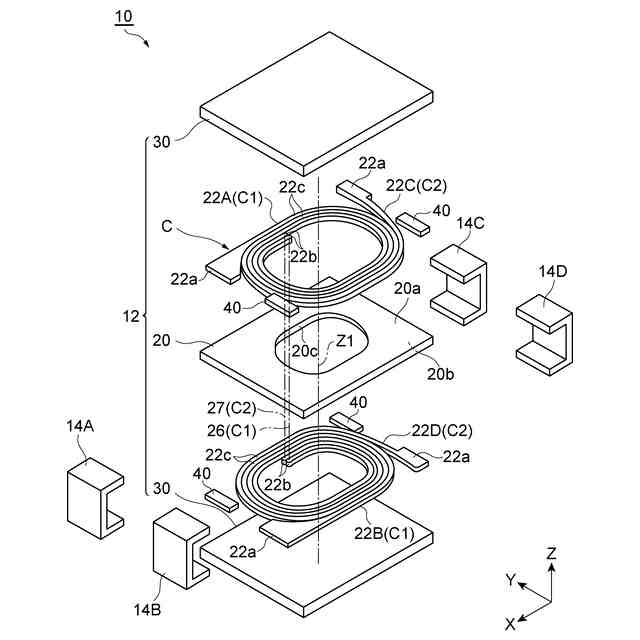

図７は、異なる形態のコイル部品の分解図である。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して、本発明の実施形態について詳細に説明する。説明において、同一要素又は同一機能を有する要素には、同一符号を用いることとし、重複する説明は省略する。
（【００１１】以降は省略されています）
