公開番号2025147997
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048554
出願日2024-03-25
発明の名称積層型コイル部品
出願人TDK株式会社
代理人前田・鈴木国際特許弁理士法人
主分類H01F 17/06 20060101AFI20250930BHJP(基本的電気素子)
要約【課題】透磁率および耐電圧特性に優れた積層型コイル部品を提供する。
【解決手段】磁性体層を有する積層型コイル部品である。磁性体層は、スピネルフェライトからなる主相と、シリコン酸化物およびビスマス酸化物を含む粒界相とを有し、前記主相と前記粒界相の面積比率が92:8～99:1である。

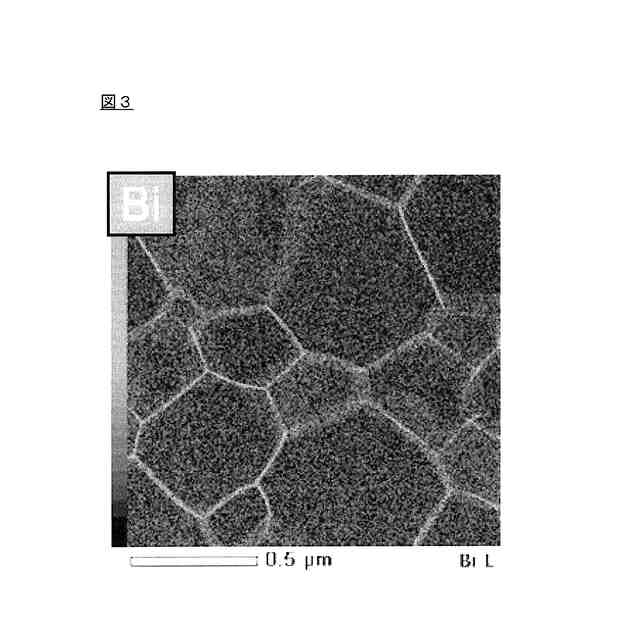

【選択図】図3
特許請求の範囲【請求項１】
磁性体層を有する積層型コイル部品であって、
前記磁性体層は、スピネルフェライトからなる主相と、シリコン酸化物およびビスマス酸化物を含む粒界相とを有し、前記主相と前記粒界相の面積比率が９２：８～９９：１である積層型コイル部品。
続きを表示（約 630 文字）【請求項２】
前記磁性体層は、主成分と副成分とを含むフェライト組成物を有し、
前記主成分が、鉄酸化物をＦｅ
2
Ｏ
3
換算で２４．０～５０．０モル％、銅酸化物をＣｕＯ換算で２．２～１２．０モル％、亜鉛酸化物をＺｎＯ換算で１２．３～３９．０モル％、残部がニッケル酸化物で構成されており、
前記副成分が、前記主成分１００重量％に対して、ビスマス酸化物をＢｉ
2
Ｏ
3
換算で０．０２～３．０重量％含有する請求項１に記載の積層型コイル部品。
【請求項３】
前記主成分１００重量％に対して、副成分として、シリコン酸化物をＳｉＯ
2
換算で０．０２～３．０重量％含有する求項１または２に記載の積層型コイル部品。
【請求項４】
前記主成分１００重量％に対して、副成分として、コバルト酸化物をＣｏ
3
Ｏ
4
換算で０．１～４．０重量％含有する請求項１または２に記載の積層型コイル部品。
【請求項５】
前記主成分１００重量％に対して、副成分として、銀酸化物をＡｇ
2
Ｏ換算で、０．０２～３．２重量％含有する請求項１または２に記載の積層型コイル部品。
【請求項６】
前記主相の平均粒子径は、０．２７～０．６μｍである請求項１または２に記載の積層型コイル部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層型コイル部品に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
近年、ＩＣＴ機器の小型化に伴い、利用されるフェライトチップビーズ製品の小型化が進んでいる。積層タイプのフェライトチップビーズ製品では、小型化のために内部の電極層間部を薄層化する必要があるが、層間部で絶縁が取れていない場合ショート不良となる。そのため、フェライト材料には、低耐電圧部となりうる空隙のサイズを小さくすると共に空隙率を小さくするべく、粒子径を小粒径化する設計が求められている。
【０００３】
特許文献１では、酸化スズおよび酸化カリウムを含むＮｉＣｕＺｎ系フェライトを用いることで優れた直流重畳特性を持ち、焼結後粒子径を１．３μｍに抑えることができるフェライト材料が開示されている。しかし、薄層化した層間に用いる材料としては非常に大きい粒径となっている。
【０００４】
また、特許文献２では磁性体材料と前記非磁性体材料との混合比率が、２０重量％：８０重量％～８０重量％：２０重量％とすることで。密度および透磁率が向上させたフェライト材料が開示されている。しかし、非磁性体材料の比率が多くなると磁路が分断され、透磁率が低い材料となってしまう。
【先行技術文献】
【特許文献】
【０００５】
特開２０１１－２１３５７８号公報
特開２０１４－２２０４６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の目的は、高透磁率で、かつ耐電圧特性に優れた積層型コイル部品を提供することである。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明の一態様に係る積層型コイル部品は、
磁性体層を有する積層型コイル部品であって、
前記磁性体層は、スピネルフェライトからなる主相と、シリコン酸化物およびビスマス酸化物を含む粒界相とを有し、前記主相と前記粒界相の面積比率が９２：８～９９：１である。
【０００８】
この積層型コイル部品では、透磁率が向上すると共に、耐電圧特性が向上する。
【０００９】
好ましくは、前記磁性体層は、主成分と副成分とを含むフェライト組成物を有する。好ましくは、前記主成分が、鉄酸化物をＦｅ
2
Ｏ
3
換算で２４．０～５０．０モル％、さらに好ましくは２６．０～４９．８モル％、好ましくは、銅酸化物をＣｕＯ換算で２．２～１２．０モル％、さらに好ましくは５．０～１０．０モル％、好ましくは、亜鉛酸化物をＺｎＯ換算で１２．３～３９．０モル％、さらに好ましくは１３．０～３７．９モル％、残部がニッケル酸化物で構成されている。また、好ましくは、前記副成分が、前記主成分１００重量％に対して、ビスマス酸化物をＢｉ
2
Ｏ
3
換算で０．０２～３．０重量％、さらに好ましくは０．１０～２．０重量％含有する。
【００１０】
副成分としては、シリコン酸化物をさらに含んでもよく、好ましくは、前記主成分１００重量％に対して、ＳｉＯ
2
換算で０．０２～３．０重量％、さらに好ましくは０．１～３．０重量％、特に好ましくは０．１～２．０重量％含有する。
（【００１１】以降は省略されています）
