公開番号2025134778
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2025098061,2021117402
出願日2025-06-11,2021-07-15
発明の名称石突及び白杖
出願人東芝テック株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類A61H 3/06 20060101AFI20250909BHJP(医学または獣医学;衛生学)
要約【課題】交換が容易な石突及び白杖を提供すること。
【解決手段】石突は、第1筐体211と、第2筐体212と、第3筐体213と、を備える。第2筐体212は、前記第1筐体211に収容され、電子デバイスを収納する。第3筐体213は、白杖本体に固定される基部2131及び前記第1筐体211が着脱可能に固定される。
【選択図】図7
特許請求の範囲【請求項１】
第１筐体と、
前記第１筐体に収容され、電子デバイスを収納する第２筐体と、
白杖本体に固定される基部及び前記第１筐体が着脱可能に固定される第３筐体と、
を備える石突。
続きを表示（約 280 文字）【請求項２】
前記第２筐体は、前記第１筐体内に固定される、請求項１に記載の石突。
【請求項３】
前記第３筐体は、前記基部に設けられた軸受部材と、前記軸受部材に設けられた、前記基部に対して回転する、前記第１筐体が固定される蓋部と、を備える、請求項１又は請求項２に記載の石突。
【請求項４】
前記電子デバイスは、ＲＦＩＤモジュール及びアンテナを含む、請求項１乃至請求項３のいずれか一項に記載の石突。
【請求項５】
請求項１乃至請求項４のいずれか一項に記載の石突と、
前記白杖本体と、
を備える白杖。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、石突及び白杖に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従前から、視覚障害者が用いる白杖が知られている。このような白杖は、石突を地面に接触させながら、左右方向に操作することで、路面の状況を検出する。石突は、地面に接触させるため、摩耗する。このため、石突は、交換できることが要求される。
【０００３】
昨今、白杖にＲＦＩＤ装置を設けることも考えられている。例えば、石突内にＲＦＩＤ装置の電子デバイスを設けることも考えられるが、石突は、消耗品であるため、高価な電子デバイスを石突に設けることが難しい。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－１９８６８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明が解決しようとする課題は、交換が容易な石突及び白杖を提供することを目的とする。
【課題を解決するための手段】
【０００６】
実施形態の石突は、第１筐体と、第２筐体と、第３筐体と、を備える。第２筐体は、前記第１筐体に収容され、電子デバイスを収納する。第３筐体は、白杖本体に固定される基部及び前記第１筐体が着脱可能に固定される。
【発明の効果】
【０００７】
実施形態によれば、交換が容易な石突及び白杖を提供することができる。
【図面の簡単な説明】
【０００８】
実施形態に係るＲＦＩＤ装置としての石突を用いた通信システムの構成を示す説明図。
実施形態に係る石突を用いた通信システムの構成を示すブロック図。
実施形態に係る白杖の構成を示す説明図。
実施形態に係る石突の構成を示すブロック図。

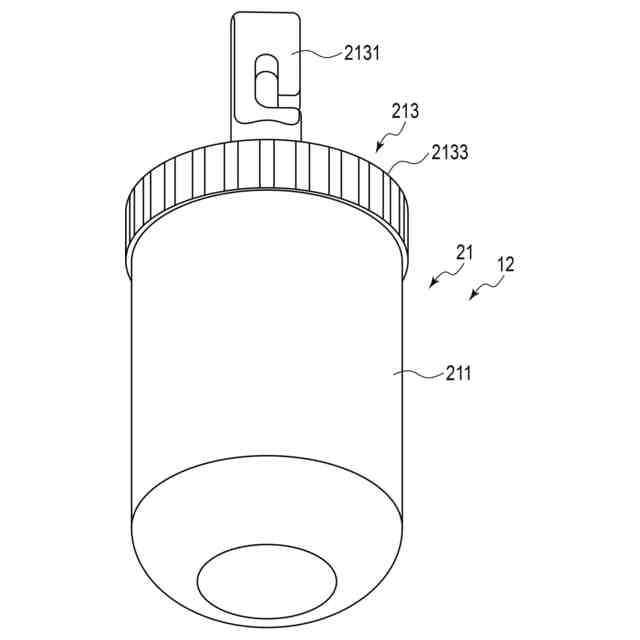

実施形態に係る石突の構成を示す斜視図。
実施形態に係る石突の構成を示す分解斜視図。

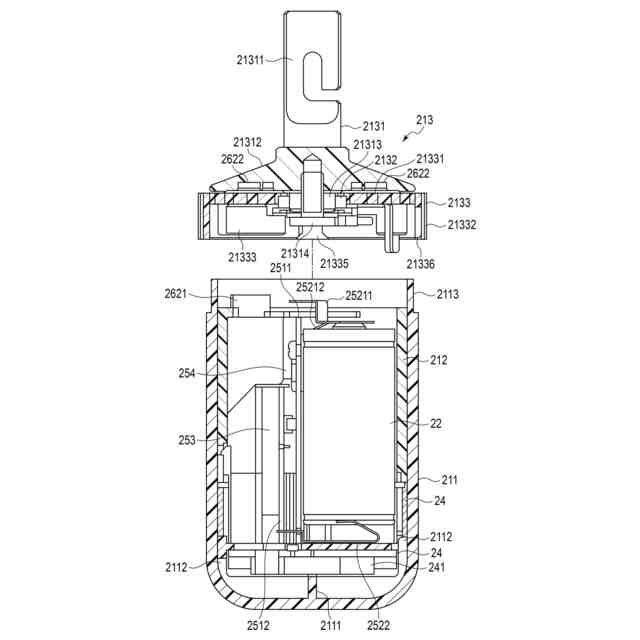

実施形態に係る石突の構成を示す断面図。

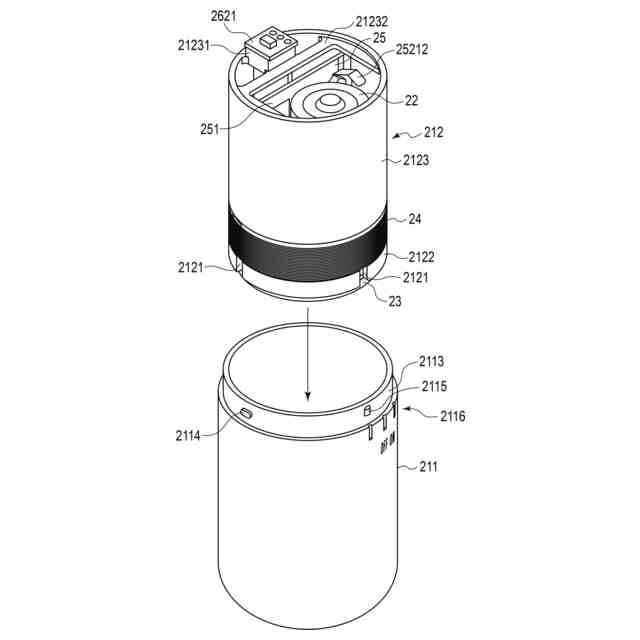

実施形態に係る石突の要部構成を示す分解斜視図。
実施形態に係る石突のケースに用いられる第１筐体の構成を一部切り欠いて示す斜視図。
実施形態に係る石突の要部構成を示す分解斜視図。
実施形態に係る石突の要部構成を示す斜視図。
実施形態に係るケースに用いられる第３筐体の構成を示す側面図。
実施形態に係る第３筐体の構成を示す分解図。
実施形態に係る石突のバッテリ及び制御基板の構成を示す斜視図。
実施形態に係る石突のバッテリ及び制御基板の構成を示す斜視図。
実施形態に係る石突のアンテナの構成を示す斜視図。
実施形態に係るアンテナの構成を示す側面図。
実施形態に係る制御基板の構成を示す斜視図。
実施形態に係る非接触充電システムの構成を示すブロック図。
【発明を実施するための形態】
【０００９】
以下、図１乃至図１９を用いて、一実施形態に係るＲＦＩＤ装置１２を有する白杖１、通信システム２及び非接触充電システム３の構成を説明する。
【００１０】
図１は、ＲＦＩＤ装置としての石突１２を有する白杖１を用いた通信システム２の構成を模式的に示す説明図であり、図２は石突１２を用いた通信システム２の構成を模式的に示すブロック図である。図３は、白杖１の構成を示す説明図である。図４は、石突（ＲＦＩＤ装置）１２の構成を示すブロック図である。
（【００１１】以降は省略されています）
