公開番号2025139243
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038071
出願日2024-03-12
発明の名称導波素子の製造方法
出願人日本碍子株式会社
代理人弁理士法人籾井特許事務所
主分類G02F 1/39 20060101AFI20250918BHJP(光学)
要約【課題】優れた外観および強度を有する導波素子を製造し得る導波素子の製造方法を提供すること。
【解決手段】本発明の1つの実施形態による導波素子の製造方法は、非線形光学材料基板の第1面に複数の溝部を互いに間隔を空けて形成して、複数の溝部のうち互いに隣り合う溝部の間に位置する非線形光学材料基板の部分の少なくとも1つをリッジ型導波路として構成する工程と;非線形光学材料基板よりも屈折率が小さい第1低屈折率層であって溝部の深さを超過する厚みを有する第1低屈折率層を、リッジ型導波路を被覆するように非線形光学材料基板の第1面に形成する工程と;第1低屈折率層を非線形光学材料基板と反対側から研磨して、第1低屈折率層における非線形光学材料基板と反対側の表面を平坦面とする工程と;第1低屈折率層の平坦面に第1支持基板を接合する工程と;を含んでいる。
【選択図】図5
特許請求の範囲【請求項１】
非線形光学材料基板を準備する工程と、
前記非線形光学材料基板における厚み方向の一方側に位置する第１面に、前記厚み方向と交差する方向に延びる複数の溝部を互いに間隔を空けて形成して、複数の前記溝部のうち互いに隣り合う溝部の間に位置する前記非線形光学材料基板の部分の少なくとも１つをリッジ型導波路として構成する工程と、
前記非線形光学材料基板よりも屈折率が小さい第１低屈折率層であって前記溝部の深さを超過する厚みを有する第１低屈折率層を、前記リッジ型導波路を被覆するように前記非線形光学材料基板の前記第１面に形成する工程と、
前記第１低屈折率層を前記非線形光学材料基板と反対側から研磨して、前記第１低屈折率層における前記非線形光学材料基板と反対側の表面を実質的に平坦面とする工程と、
前記第１低屈折率層の前記平坦面に第１接合部を介して第１支持基板を接合する工程と、を含む、導波素子の製造方法。
続きを表示（約 820 文字）【請求項２】
前記非線形光学材料基板を準備する工程は、
前記非線形光学材料基板における前記第１面と反対側の第２面に、前記非線形光学材料基板よりも屈折率が小さい第２低屈折率層を形成する工程と、
前記第２低屈折率層における前記非線形光学材料基板と反対側の表面に、第２接合部を介して第２支持基板を接合する工程と、
前記非線形光学材料基板を前記第２低屈折率層と反対側から研磨する工程と、を含む、請求項１に記載の導波素子の製造方法。
【請求項３】
前記非線形光学材料基板を準備する工程は、前記第２低屈折率層を形成する工程の前に、前記非線形光学材料基板の前記第２面に周期分極反転部を形成する工程をさらに含む、請求項２に記載の導波素子の製造方法。
【請求項４】
前記第１接合層は、樹脂材料から構成される、請求項１に記載の導波素子の製造方法。
【請求項５】
前記第２接合層は、樹脂材料から構成される、請求項２に記載の導波素子の製造方法。
【請求項６】
前記第１低屈折率層を研磨する工程において、前記厚み方向における前記第１低屈折率層の平坦面と前記リッジ型導波路との間の寸法が、前記溝部の深さに対して１．０以下となるまで前記第１低屈折率層を研磨する、請求項１から５のいずれかに記載の導波素子の製造方法。
【請求項７】
前記溝部の深さは、１．５μｍ以上３．０μｍ以下である、請求項６に記載の導波素子の製造方法。
【請求項８】
前記非線形光学材料基板は、ドーパントとして酸化マグネシウムを含むニオブ酸リチウムおよび／またはタンタル酸リチウムから構成されている、請求項１から５のいずれかに記載の導波素子の製造方法。
【請求項９】
前記第１低屈折率層は、二酸化ケイ素を含む、請求項１から５のいずれかに記載の導波素子の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、導波素子の製造方法に関する。
続きを表示（約 4,400 文字）【背景技術】
【０００２】
非線形光学素子の１つとして、導波素子の開発が進められている。導波素子は、次世代光通信、量子分野等の幅広い分野への応用および展開が期待されている。このような導波素子の一例として、リッジ型光導波路が形成された強誘電性結晶基板と、強誘電性結晶基板の第一の主面に形成されているオーバークラッドと、オーバークラッドを介して上側接着層によって強誘電性結晶基板に接着されている上側基板と、備える、波長変換素子が提案されている（例えば、特許文献１参照）。
このような波長変換素子は、強誘電性結晶基板の第一の主面に互いに平行である一対のリッジ溝を形成して、これらリッジ溝の間の部分をリッジ型光導波路とした後、強誘電性結晶基板の第一の主面にオーバークラッドを成膜し、次いで、オーバークラッド上に接着剤を塗布し、上側基板を接着することによって製造される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７―２２７９３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１に記載の波長変換素子の製造方法では、オーバークラッドが誘電性結晶基板のリッジ溝に落ち込むように成膜され、オーバークラッド上の上側接着層がリッジ溝内に充填される。そのため、オーバークラッドと上側接着剤層との間に気泡が混入する場合がある。この場合、波長変換素子において外観不良が生じるという問題がある。
また、オーバークラッドと上側接着剤層との間に気泡が混入すると、局所的に上側接着剤層とオーバークラッドとが接触しない部分が生じて、それらの層間の密着力が低下する場合があり、かつ、気泡の存在による上側接着剤層の不均一性に起因して、波長変換素子の内部構造に応力がかかる場合ある。その結果、波長変換素子の強度が不十分となり得る。
本発明の主たる目的は、優れた外観および強度を有する導波素子を製造し得る導波素子の製造方法を提供することにある。
【課題を解決するための手段】
【０００５】
［１］本発明の１つの実施形態による導波素子の製造方法は、非線形光学材料基板を準備する工程と；該非線形光学材料基板における厚み方向の一方側に位置する第１面に、該厚み方向と交差する方向に延びる複数の溝部を互いに間隔を空けて形成して、複数の該溝部のうち互いに隣り合う溝部の間に位置する該非線形光学材料基板の部分の少なくとも１つをリッジ型導波路として構成する工程と；該非線形光学材料基板よりも屈折率が小さい第１低屈折率層であって該溝部の深さを超過する厚みを有する第１低屈折率層を、該リッジ型導波路を被覆するように該非線形光学材料基板の該第１面に形成する工程と；該第１低屈折率層を該非線形光学材料基板と反対側から研磨して、該第１低屈折率層における該非線形光学材料基板と反対側の表面を平坦面とする工程と；該第１低屈折率層の該平坦面に第１接合層を介して第１支持基板を接合する工程と；を含んでいる。
［２］上記［１］に記載の導波素子の製造方法において、上記非線形光学材料基板を準備する工程は、非線形光学材料基板における第１面と反対側の第２面に、該非線形光学材料基板よりも屈折率が小さい第２低屈折率層を形成する工程と；該第２低屈折率層における該非線形光学材料基板と反対側の表面に第２接合層を介して第２支持基板を接合する工程と；該非線形光学材料基板を該第２低屈折率層と反対側から研磨する工程と；を含んでいてもよい。
［３］上記［２］に記載の導波素子の製造方法において、上記非線形光学材料基板を準備する工程は、上記第２低屈折率層を形成する工程の前に、上記非線形光学材料基板の上記第２面に周期分極反転部を形成する工程をさらに含んでいてもよい。
［４］上記［１］から［３］のいずれかに記載の導波素子の製造方法では、上記第１接合層は、樹脂材料から構成されていてもよい。
［５］上記［２］または［３］に記載の導波素子の製造方法では、上記第２接合層は、樹脂材料から構成されていてもよい。
［６］上記［１］から［５］のいずれかに記載の導波素子の製造方法では、上記第１低屈折率層を研磨する工程において、上記厚み方向における上記第１低屈折率層の上記平坦面と上記リッジ型導波路との間の寸法が、上記溝部の深さに対して１．０以下となるまで上記第１低屈折率層を研磨してもよい。
［７］上記［１］から［６］のいずれかに記載の導波素子の製造方法において、上記溝部の深さは、１．５μｍ以上３．０μｍ以下であってもよい。
［８］上記［１］から［７］のいずれかに記載の導波素子の製造方法において、上記非線形光学材料基板は、ドーパントとして酸化マグネシウムを含むニオブ酸リチウムおよび／またはタンタル酸リチウムから構成されていてもよい。
［９］上記［１］から［８］のいずれかに記載の導波素子の製造方法において、上記第１低屈折率層は、二酸化ケイ素を含んでいてもよい。
【発明の効果】
【０００６】
本発明の実施形態によれば、優れた外観および強度を有する導波素子を製造し得る。
【図面の簡単な説明】
【０００７】

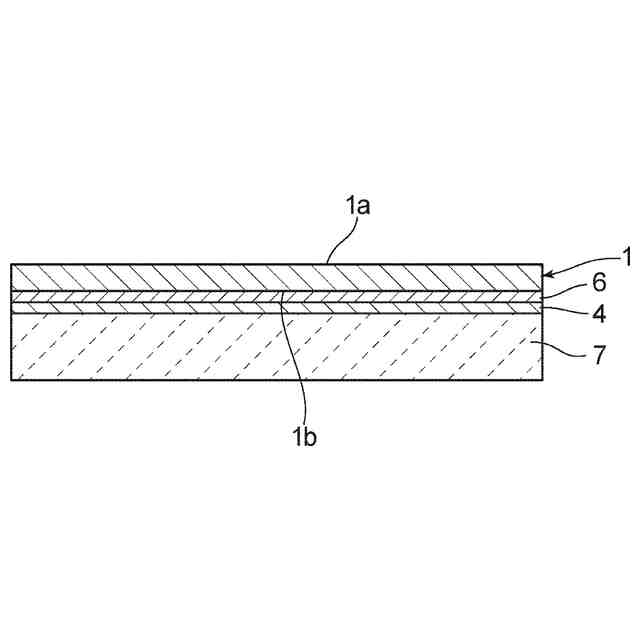

図１は、本発明の実施形態による導波素子の製造方法が含む準備工程を説明するための概略説明図である。

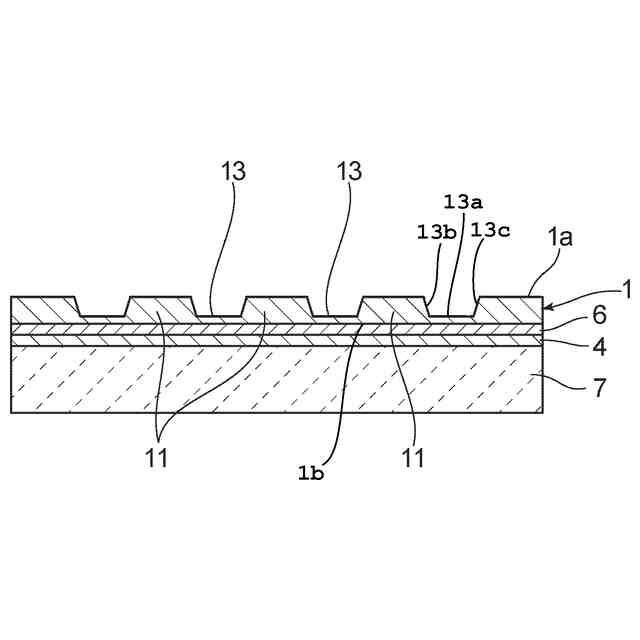

図２は、図１の準備工程に続く加工工程を説明するための概略説明図である。

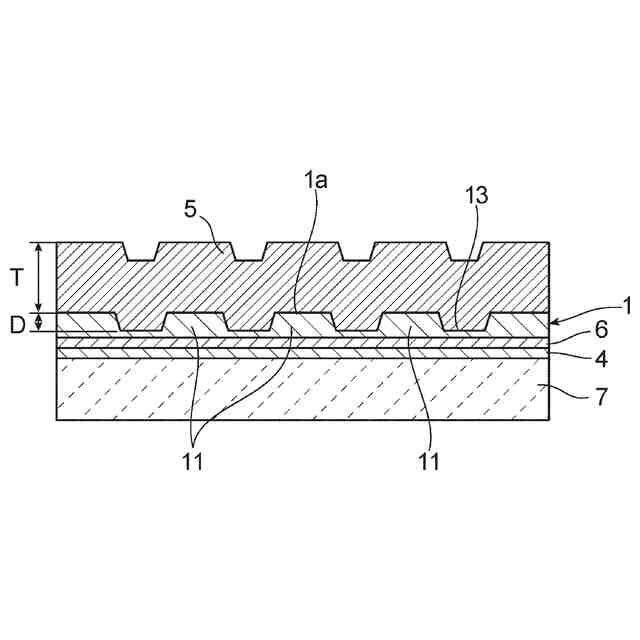

図３は、図２の加工工程に続く第１低屈折率層形成工程を説明するための概略説明図である。

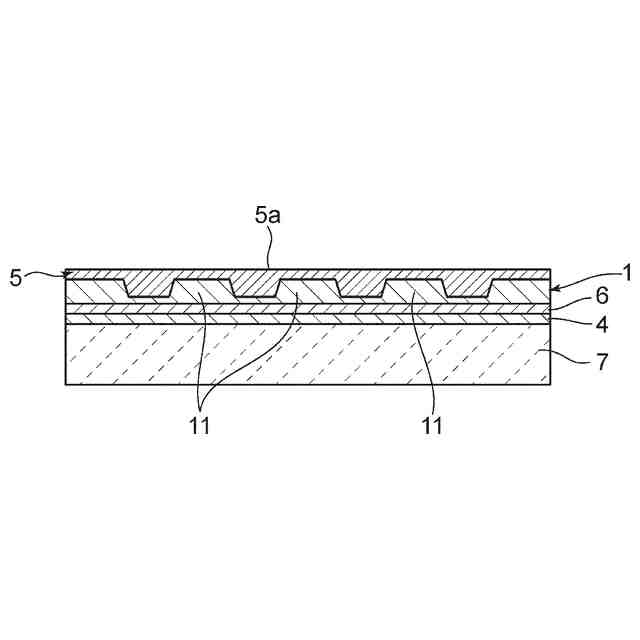

図４は、図３の第１低屈折率層形成工程に続く第１研磨工程を説明するための概略説明図である。

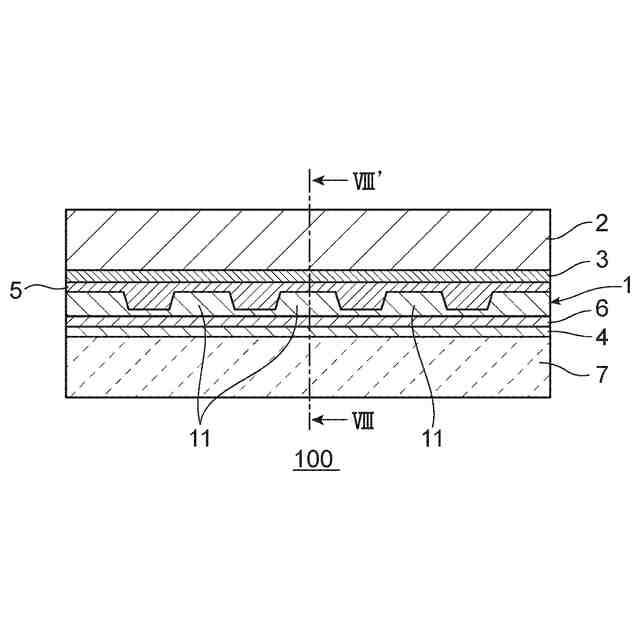

図５は、図４の第１研磨工程に続く第１接合工程を説明するための概略説明図である。

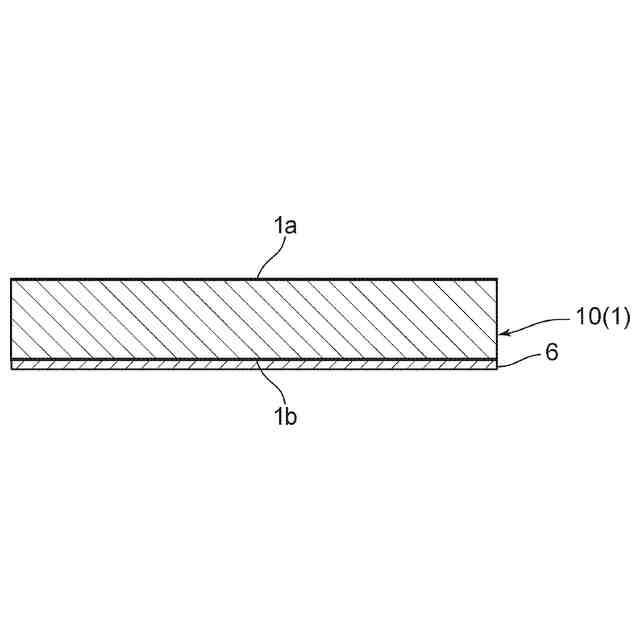

図６は、図１の準備工程が含む第２低屈折率層形成工程を説明するための概略説明図である。

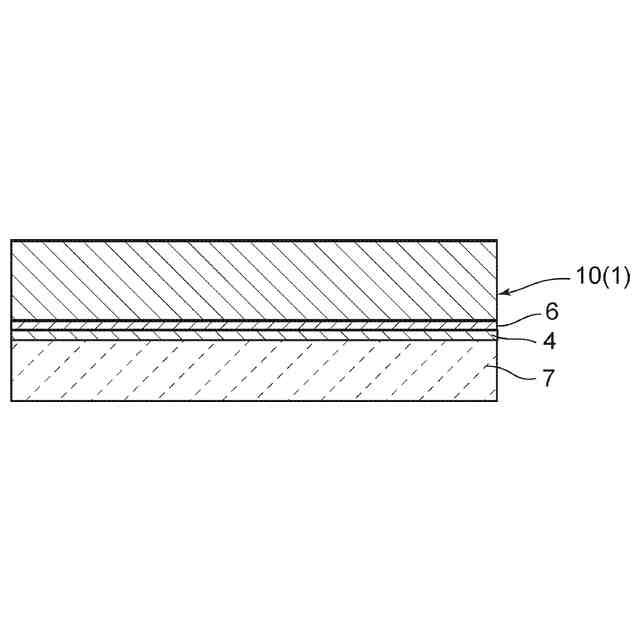

図７は、図６の第２低屈折率層形成工程に続く第２接合工程を説明するための概略説明図である。

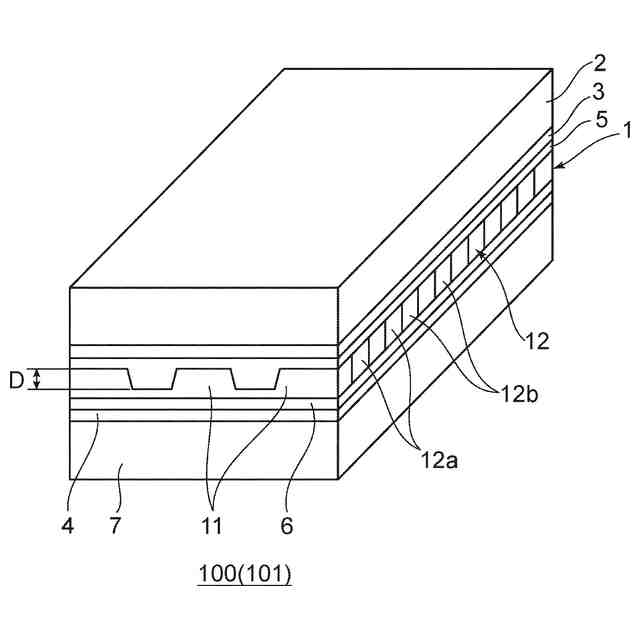

図８は、図５の導波素子におけるＶＩＩＩ－ＶＩＩＩ´断面の概略斜視図である。

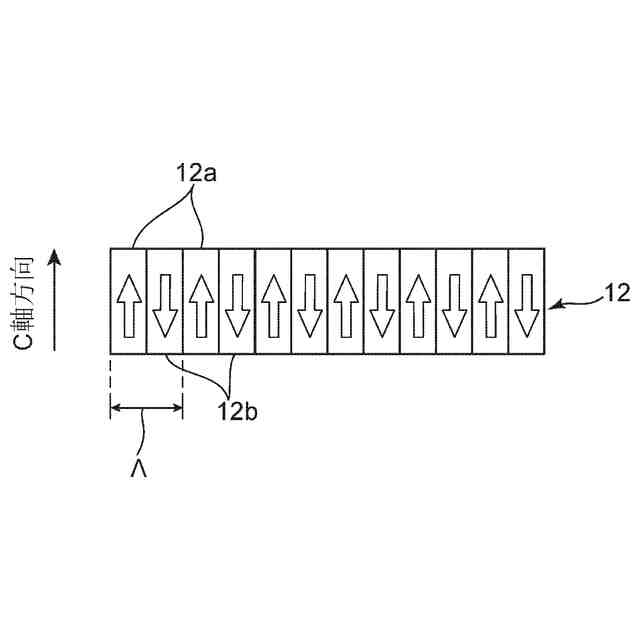

図９は、図８の導波素子が備える周期分極反転部の概略構成図である。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態について説明するが、本発明はこれらの実施形態には限定されない。また、図面は説明をより明確にするため、実施の形態に比べ、各部の幅、厚み、形状等について模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。
【０００９】
Ａ．導波素子の製造方法の概略
図１は、本発明の実施形態による導波素子の製造方法が含む準備工程を説明するための概略説明図である。図２は、図１の準備工程に続く加工工程を説明するための概略説明図である。図３は、図２の加工工程に続く第１低屈折率層形成工程を説明するための概略説明図である。図４は、図３の第１低屈折率層形成工程に続く第１研磨工程を説明するための概略説明図である。図５は、図４の第１研磨工程に続く第１接合工程を説明するための概略説明図である。
【００１０】
本発明の１つの実施形態による導波素子の製造方法は、準備工程と、加工工程と、第１低屈折率層形成工程と、第１研磨工程と、第１接合工程と、をこの順に含んでいる。
準備工程では、所定の厚みを有する非線形光学材料基板１を準備する。非線形光学材料基板１は、厚み方向の一方側に位置する第１面１ａと、第１面１ａと反対側の第２面１ｂと、を有する。
加工工程では、非線形光学材料基板１の第１面１ａに複数の溝部１３を形成する。複数の溝部１３のそれぞれは、非線形光学材料基板１の厚み方向と交差する方向に延びている。
図２に示すように、１つの実施形態において、溝部１３は、底面１３ａと、第１側面１３ｂと、第２側面１３ｃと、を有している。底面１３ａは、非線形光学材料基板１の厚み方向において、非線形光学材料基板１の第１面１ａと第２面１ｂとの間に位置している。底面１３ａの幅方向は、代表的には、非線形光学材料基板１の厚み方向および溝部１３の延びる方向と交差している。第１側面１３ｂは、底面１３ａの幅方向の一端と第１面１ａとを接続している。第２側面１３ｃは、底面１３ａの幅方向の他端と第１面１ａとを接続している。
別の実施形態では、溝部１３は、底面１３ａと、第１側面１３ｂおよび第２側面１３ｃのいずれか一方のみと、を有していてもよい。言い換えれば、溝部１３は、幅方向の一方側が開放される切欠状であってもよい。
複数の溝部１３は、互いに間隔を空けて形成される。複数の溝部１３のうち互いに隣り合う溝部１３の間に位置する非線形光学材料基板１の部分の少なくとも１つをリッジ型導波路１１として構成する。
図３に示すように、第１低屈折率層形成工程では、第１低屈折率層５を、リッジ型導波路１１を被覆するように非線形光学材料基板１の第１面１ａに形成する。第１低屈折率層５の屈折率は、非線形光学材料基板１の屈折率よりも小さい。第１低屈折率層５の厚みＴは、溝部１３の深さＤを超過する。なお、本明細書において、「溝部の深さ」とは、非線形光学材料基板１の厚み方向における、非線形光学材料基板１の第１面１ａと溝部１３の底面１３ａとの間の寸法を意味する。
研磨工程では、第１低屈折率層５を非線形光学材料基板１と反対側から研磨する。これによって、図４に示すように、第１低屈折率層５における非線形光学材料基板１と反対側の表面を平坦面５ａとする。第１接合工程では、第１低屈折率層５の平坦面５ａに第１接合層３を介して第１支持基板２を接合する。
このような方法によれば、非線形光学材料基板１に複数の溝部１３を形成してリッジ型導波路１１を設けた後に、溝部１３の深さＤを超過する厚みＴを有する第１低屈折率層５を形成し、その後、第１低屈折率層５における非線形光学材料基板１と反対側の表面を研磨により平坦面５ａとする。そのため、第１支持基板２を、第１接合層３を介して第１低屈折率層５の平坦面５ａに接合するときに、第１低屈折率層５と第１接合層３との間に気泡が混入することを抑制し得る。これによって、優れた外観および強度を有する導波素子１００を円滑に製造し得る。
（【００１１】以降は省略されています）
