公開番号2025141869
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2025036823
出願日2025-03-07
発明の名称積層体および包装容器
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類B32B 27/32 20060101AFI20250919BHJP(積層体)
要約【課題】ポリオレフィン層を含む延伸フィルムと蒸着膜とを備えるバリア層を備える積層体であって、ガスバリア性に優れるとともに、延伸フィルムと蒸着膜との密着性に優れる積層体を提供する。
【解決手段】ヒートシール層とバリア層とを少なくとも備える積層体であり、ヒートシール層は、ポリオレフィンを主成分として含有し、バリア層は、少なくとも、延伸フィルムと、第1の蒸着膜と、第2の蒸着膜と、をこの順に備え、延伸フィルムは、少なくとも、ポリオレフィンを主成分として含有するポリオレフィン層と、ガスバリア性樹脂を主成分として含有するか、または、ポリオレフィンと接着性樹脂とを含有する表面樹脂層と、を備え、第1の蒸着膜は、該表面樹脂層上に設けられている、積層体。
【選択図】なし
特許請求の範囲【請求項１】
ヒートシール層とバリア層とを少なくとも備える積層体であって、
前記ヒートシール層は、ポリオレフィンを主成分として含有し、
前記バリア層は、少なくとも、
延伸フィルムと、
第１の蒸着膜と、
第２の蒸着膜と、
をこの順に備え、
前記延伸フィルムは、少なくとも、
ポリオレフィンを主成分として含有するポリオレフィン層と、
ガスバリア性樹脂を主成分として含有するか、または、ポリオレフィンと接着性樹脂とを含有する表面樹脂層と、
を備え、
前記第１の蒸着膜は、前記表面樹脂層上に設けられている、
積層体。
続きを表示（約 1,100 文字）【請求項２】
前記第１の蒸着膜および前記第２の蒸着膜が、それぞれ独立して、金属蒸着膜であるか、前記第１の蒸着膜が無機酸化物蒸着膜であり、前記第２の蒸着膜が金属蒸着膜であるか、または、前記第１の蒸着膜および前記第２の蒸着膜が、それぞれ独立して、無機酸化物蒸着膜である、請求項１に記載の積層体。
【請求項３】
前記バリア層が、前記第１の蒸着膜と前記第２の蒸着膜との間に、密着性向上層をさらに備える、請求項１に記載の積層体。
【請求項４】
前記密着性向上層が、バリアコート層または金属酸化物膜である、請求項３に記載の積層体。
【請求項５】
前記バリア層が、前記第２の蒸着膜における前記第１の蒸着膜に向かう面とは反対の面上に、保護層をさらに備える、請求項１に記載の積層体。
【請求項６】
前記保護層が、バリアコート層である、請求項５に記載の積層体。
【請求項７】
前記延伸フィルムが、第１の面と、前記第１の面に対向する第２の面と、を有し、
前記第１の蒸着膜が、前記延伸フィルムにおける前記第２の面上に設けられており、
前記バリア層が、前記延伸フィルムにおける前記第１の面上に、蒸着膜を備えない、
請求項１に記載の積層体。
【請求項８】
前記表面樹脂層が、ガスバリア性樹脂を主成分として含有する層であり、前記表面樹脂層が、前記ガスバリア性樹脂として、エチレン－ビニルアルコール共重合体、ポリビニルアルコールおよびポリアミドからなる群から選択される少なくとも１種を含有するか、または、
前記表面樹脂層が、ポリオレフィンと接着性樹脂とを含有する層であり、前記表面樹脂層における前記ポリオレフィンの含有割合が６０質量％以上９５質量％以下であり、前記接着性樹脂の含有割合が５質量％以上４０質量％以下である、
請求項１に記載の積層体。
【請求項９】
前記延伸フィルムが、前記ポリオレフィン層として、ポリオレフィンを主成分として含有する第１の表面樹脂層と、ポリオレフィンを主成分として含有するポリオレフィン中間層と、を備え、ガスバリア性樹脂を主成分として含有するか、または、ポリオレフィンと接着性樹脂とを含有する前記表面樹脂層が、前記延伸フィルムの第２の表面樹脂層であり、ただし、前記延伸フィルムを構成する隣り合う層同士の樹脂組成が同じで互いに区別できない場合は、隣り合う層同士は一体化して一つの層を構成していてもよい、請求項１に記載の積層体。
【請求項１０】
前記延伸フィルムにおける前記ポリオレフィンがポリエチレンであり、前記延伸フィルムが１軸延伸フィルムである、請求項１に記載の積層体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、積層体および包装容器に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
液体および粉体などの内容物を収容するため、包装容器が用いられている。包装容器は、基材層およびヒートシール層を備える積層体を用いて作製されている（例えば特許文献１参照）。例えば、ポリオレフィンフィルムは、柔軟性および透明性を有すると共にヒートシール性に優れることから、ヒートシール層として広く使用されている。また、２軸延伸ポリエステルフィルムは、強度および耐熱性に優れることから、基材層として広く使用されている。
【０００３】
近年、環境負荷低減という観点から、包装容器をリサイクルすることが求められている。リサイクル性という観点からは、基材層とヒートシール層とがそれぞれポリオレフィンから構成されることが好ましい。例えば特許文献１は、基材層およびヒートシール層をそれぞれポリエチレンから構成することを提案している。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－５５１５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明者は、基材層として延伸ポリオレフィンフィルムを備える積層体を用いて、包装容器を作製することを検討した。しかしながら、延伸ポリオレフィンフィルムはガスバリア性が低いことから、このような包装容器はガスバリア性が充分ではなかった。そこで本発明者は、基材層として、延伸ポリオレフィンフィルム上に１層の蒸着膜を備えるバリア層を用いることを検討した。しかしながら、該バリア層は依然としてガスバリア性が充分ではない場合があり、また延伸ポリオレフィンフィルムと蒸着膜との密着性が充分ではなかった。
【０００６】
本開示の一つの目的は、ポリオレフィン層を含む延伸フィルムと蒸着膜とを備えるバリア層を備える積層体であって、ガスバリア性に優れるとともに、延伸フィルムと蒸着膜との密着性に優れる積層体を提供することにある。
【課題を解決するための手段】
【０００７】
本開示の積層体の一態様は、ヒートシール層とバリア層とを少なくとも備え、ヒートシール層は、ポリオレフィンを主成分として含有し、バリア層は、少なくとも、延伸フィルムと、第１の蒸着膜と、第２の蒸着膜と、をこの順に備え、延伸フィルムは、少なくとも、ポリオレフィンを主成分として含有するポリオレフィン層と、ガスバリア性樹脂を主成分として含有するか、または、ポリオレフィンと接着性樹脂とを含有する表面樹脂層と、を備え、第１の蒸着膜は、該表面樹脂層上に設けられている。
【発明の効果】
【０００８】
本開示によれば、ポリオレフィン層を含む延伸フィルムと蒸着膜とを備えるバリア層を備える積層体であって、ガスバリア性に優れるとともに、延伸フィルムと蒸着膜との密着性に優れる積層体を提供できる。該積層体は、例えば、ガスバリア性に優れる包装容器、特に小袋、を作製するための包装材料として有用である。
【図面の簡単な説明】
【０００９】

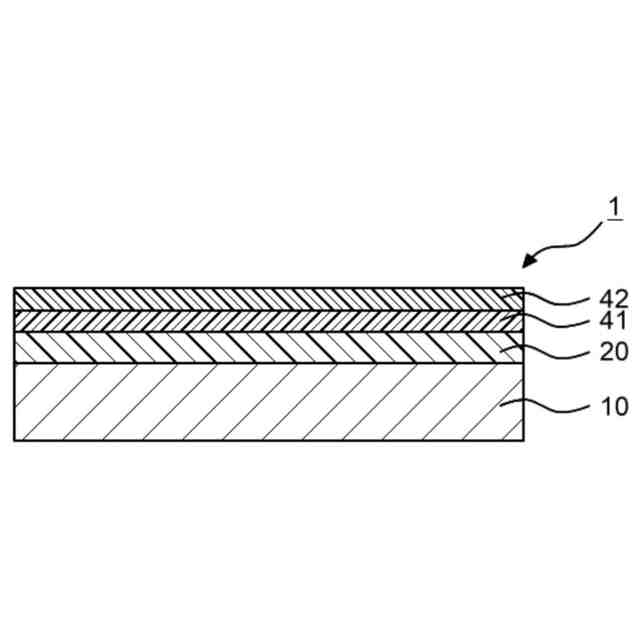

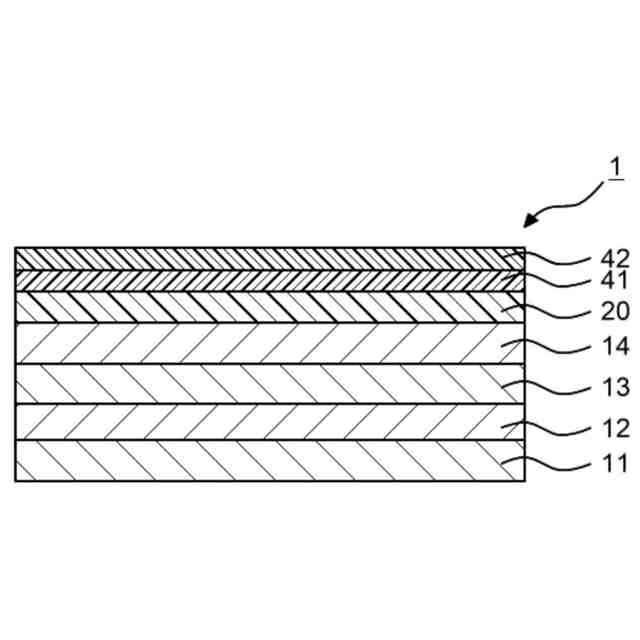

図１Ａは、バリア性フィルムの一実施形態を示す模式断面図である。
図１Ｂは、バリア性フィルムの一実施形態を示す模式断面図である。
図１Ｃは、バリア性フィルムの一実施形態を示す模式断面図である。
図２は、バリア性フィルムの一実施形態を示す模式断面図である。
図３は、バリア性フィルムの一実施形態を示す模式断面図である。
図４は、積層体の一実施形態を示す模式断面図である。
図５は、積層体の一実施形態を示す模式断面図である。
【発明を実施するための形態】
【００１０】
以下、本開示の実施形態について、詳細に説明する。本開示は多くの異なる形態で実施でき、以下に例示する実施形態の記載内容に限定して解釈されない。図面は、説明をより明確にするため、実施形態に比べ、各層の幅、厚さおよび形状等について模式的に表される場合があるが、あくまで一例であって、本開示の解釈を限定しない。本明細書と各図において、既出の図に関してすでに説明したものと同様の要素には、同一の符号を付して、詳細な説明を適宜省略することがある。
（【００１１】以降は省略されています）
