公開番号2025142280
公報種別公開特許公報(A)
公開日2025-09-30
出願番号2025125731,2021102231
出願日2025-07-28,2021-06-21
発明の名称フィルム、多層体、および、透明導電性フィルム
出願人三菱瓦斯化学株式会社
代理人弁理士法人特許事務所サイクス
主分類C08J 5/18 20060101AFI20250919BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】摺動性および巻取性に優れ、かつ、透明なフィルム、ならびに、多層体、および、透明導電性フィルムの提供。
【解決手段】ポリカーボネート樹脂100質量部に対し、数平均粒子径が2.6～4.8μmであり、屈折率が1.55～1.63である有機粒子を0.01～0.45質量部含み、厚さが20μm以上500μm未満であるフィルム。
【選択図】図1
特許請求の範囲【請求項１】
ポリカーボネート樹脂１００質量部に対し、
数平均粒子径が２．６～４．８μｍであり、屈折率が１．５５～１．６３である有機粒子を０．０１～０．４５質量部含み、
厚さが２０μｍ以上５００μｍ未満であるフィルムであって、
前記フィルムの少なくとも一方の表面の、二乗平均平方根粗さが０．０９３μｍのフィルムに対する動摩擦係数が１．００以下である、フィルム。
続きを表示（約 560 文字）【請求項２】
前記フィルムのＤ６５光源１０°視野の条件における全光線透過率が８６．０％以上である、請求項１に記載のフィルム。
【請求項３】
前記フィルムのＤ６５光源１０°視野の条件におけるヘイズが２．０％未満である、請求項１または２に記載のフィルム。
【請求項４】
前記有機粒子の数平均粒子径が３．０～４．０μｍである、請求項１～３のいずれか１項に記載のフィルム。
【請求項５】
前記有機粒子の含有量がポリカーボネート樹脂１００質量部に対し、０．０１～０．４０質量部である、請求項１～４のいずれか１項に記載のフィルム。
【請求項６】
前記有機粒子がスチレンを含む、請求項１～５のいずれか１項に記載のフィルム。
【請求項７】
前記有機粒子がゴム非含有である、請求項１～６のいずれか１項に記載のフィルム。
【請求項８】
単層フィルムである、請求項１～７のいずれか１項に記載のフィルム。
【請求項９】
請求項１～８のいずれか１項に記載のフィルムと、少なくとも１層の他の層とを含む、多層体。
【請求項１０】
前記他の層が粘着層を含む、請求項９に記載の多層体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、フィルム、多層体、および、透明導電性フィルムに関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
タッチパネルのフィルムセンサー、電子ペーパーや色素増感型太陽電池、タッチセンサー等には、透明導電性フィルムが用いられている。透明導電性フィルム１０は、例えば、図１に示すように、電極層（透明導電膜）１１と、基材１２と、粘着層１３と、保護フィルム１４とから構成されるものが知られている。
具体的には、特許文献１には、保護フィルム上に、粘着層、フィルム基材および透明導電膜をこの順で有する透明導電性フィルム積層体であって、前記フィルム基材および前記保護フィルムの少なくとも一方は、幅手方向の一方の最端部および他方の最端部からそれぞれ前記幅手方向の内側１００ｍｍまでの各端部領域における前記粘着層側の面に、凹凸部を有しており、前記各端部領域における前記凹凸部の表面の実効粗さＲ１は、０．１～２０μｍであり、前記粘着層は、前記幅手方向において、一方の端部領域の凹凸部と、他方の端部領域の凹凸部との間で、前記一方の端部領域の凹凸部との離間距離が０～１０ｍｍとなる位置から、前記他方の端部領域の凹凸部との離間距離が０～１０ｍｍとなる位置にわたって設けられていることを特徴とする透明導電性フィルム積層体が開示されている。また、上記保護フィルムとして、ポリカーボネート系樹脂を用いることが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１５２１８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述のとおり、透明導電性フィルムには、通常、保護フィルムが用いられている。このような保護フィルムは、電極層と基材を有する多層体を搬送する際、基材を保護するために用いられる。より具体的には、透明導電性フィルムは、工業的にはロールトゥロールで製造されることが多いが、この際、フィルムの搬送性向上や巻きジワ防止が求められる。フィルムの搬送不良や巻きジワは、フィルム同士の密着（ブロッキング）を抑制することにより、減らすことができる。そこで、透明導電性フィルムの電極層の反対側のアンチブロッキングのために、透明導電性フィルムの保護フィルムには、フィルム同士がスタックしない程度の摺動性や、搬送不良や巻ジワが発生しないことが求められる。また、透明導電性フィルムは、通常、保護フィルムが貼りついた状態で、インライン欠点検査が行われるため、透明なフィルムであることが求められる。
本発明はかかる課題を解決することを目的とするものであって、摺動性および巻取性に優れ、かつ、透明なフィルム、ならびに、多層体、および、透明導電性フィルムを提供することを目的とする。
【課題を解決するための手段】
【０００５】
上記課題のもと、本発明者らが検討を行った結果、フィルムの表面に凹凸を付与するための粒子として、所定のものを用いることにより上記課題は解決された。
具体的には、下記手段により、上記課題は解決された。
＜１＞ポリカーボネート樹脂１００質量部に対し、数平均粒子径が２．６～４．８μｍであり、屈折率が１．５５～１．６３である有機粒子を０．０１～０．４５質量部含み、厚さが２０μｍ以上５００μｍ未満であるフィルム。
＜２＞前記フィルムのＤ６５光源１０°視野の条件における全光線透過率が８６．０％以上である、＜１＞に記載のフィルム。
＜３＞前記フィルムのＤ６５光源１０°視野の条件におけるヘイズが２．０％未満である、＜１＞または＜２＞に記載のフィルム。
＜４＞前記有機粒子の数平均粒子径が３．０～４．０μｍである、＜１＞～＜３＞のいずれか１つに記載のフィルム。
＜５＞前記有機粒子の含有量がポリカーボネート樹脂１００質量部に対し、０．０１～０．４０質量部である、＜１＞～＜４＞のいずれか１つに記載のフィルム。
＜６＞前記フィルムの少なくとも一方の表面の、二乗平均平方根粗さが０．０９３μｍのフィルムに対する動摩擦係数が１．００以下である、＜１＞～＜５＞のいずれか１つに記載のフィルム。
＜７＞前記有機粒子がスチレンを含む、＜１＞～＜６＞のいずれか１つに記載のフィルム。
＜８＞前記有機粒子がゴム非含有である、＜１＞～＜７＞のいずれか１つに記載のフィルム。
＜９＞単層フィルムである、＜１＞～＜８＞のいずれか１つに記載のフィルム。
＜１０＞＜１＞～＜９＞のいずれか１つに記載のフィルムと、少なくとも１層の他の層とを含む、多層体。
＜１１＞前記他の層が粘着層を含む、＜１０＞に記載の多層体。
＜１２＞保護層と、粘着層と、基材と、電極層とをこの順で有する、透明導電性フィルムであって、前記基材および保護層の少なくとも一方が、＜１＞～＜９＞のいずれか１つに記載のフィルムである、透明導電性フィルム。
【発明の効果】
【０００６】
本発明により、摺動性および巻取性に優れ、かつ、透明なフィルム、ならびに、多層体、および、透明導電性フィルムを提供可能になった。
【図面の簡単な説明】
【０００７】

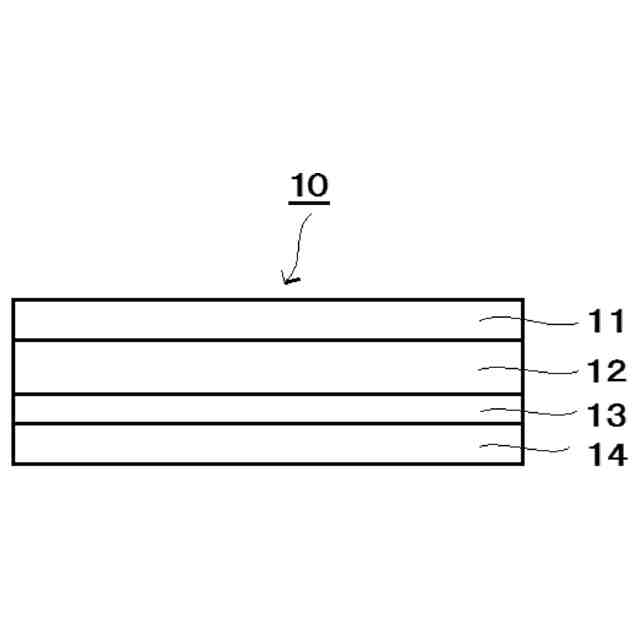

図１は、透明導電性フィルムの層構成を示す断面模式図の一例である。
図２（ａ）は、平滑なポリカーボネート樹脂フィルムの上で、平滑なポリカーボネート樹脂フィルムを滑らせる状態を示す模式図であり、図２（ｂ）は、表面に微細な凹凸を設けたポリカーボネート樹脂フィルムの上に、表面に微細な凹凸を設けたポリカーボネート樹脂フィルムを滑らせる状態を示す模式図を示す。
【発明を実施するための形態】
【０００８】
以下、本発明を実施するための形態（以下、単に「本実施形態」という）について詳細に説明する。なお、以下の本実施形態は、本発明を説明するための例示であり、本発明は本実施形態のみに限定されない。
なお、本明細書において「～」とはその前後に記載される数値を下限値および上限値として含む意味で使用される。
本明細書において、各種物性値および特性値は、特に述べない限り、２３℃におけるものとする。
本明細書における「フィルム」とは、長さと幅に対して、厚さが薄く、概ね、平らな成形体をいい、シートを含む趣旨である。また、本明細書における「フィルム」は、単層であっても多層であってもよい。
本明細書で示す規格が年度によって、測定方法等が異なる場合、特に述べない限り、２０２１年１月１日時点における規格に基づくものとする。
【０００９】
本実施形態のフィルムは、ポリカーボネート樹脂１００質量部に対し、数平均粒子径が２．６～４．８μｍであり、屈折率が１．５５～１．６３である有機粒子を０．０１～０．４５質量部含み、厚さが２０μｍ以上５００μｍ未満であることを特徴とする。
このような構成とすることにより、摺動性および巻取性に優れ、かつ、透明なフィルムを提供可能になる。特に、マスキングフィルムなしで外観よく巻き取ることが可能になる。
【００１０】
フィルムには、フィルムの搬送性の向上や巻きジワ防止の観点から、スタックしない程度の摺動性、さらには、フィルム同士の密着の抑制（アンチブロッキング性）が求められる場合がある。ここで、アンチブロッキングとは、フィルム同士が密着しても容易に剥離できるようにすることをいう。図２（ａ）は、平滑なフィルムの上で、平滑なフィルムを滑らせる状態を示す模式図である。このように平滑なフィルムの上に、平滑なフィルムを載せた場合、摺動性がない。平滑なフィルムに摺動性を付与するには、図２（ｂ）に模式図を示すように、フィルムの表面に微細な凹凸を設けることが考えられる。このようにフィルムの表面に微細な凹凸を設けると、フィルム同士の接触面積が減り、高い摺動性が達成される。なお、図２において、２１は表面が平滑なフィルムであり、２２は表面に微細な凹凸を設けたフィルムを示している。また、図２では、２枚のフィルムの両方に微細な凹凸を設けているが、後述する実施例で示す通り、少なくとも一方のフィルムに微細な凹凸があれば、通常、摺動性は達成される。
（【００１１】以降は省略されています）
