公開番号2025146617
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024185088
出願日2024-10-21
発明の名称液体容器、印刷装置、印刷システム
出願人セイコーエプソン株式会社
代理人弁理士法人明成国際特許事務所
主分類B41J 2/175 20060101AFI20250926BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】再生プラスチックを用いた液体容器を提供する。
【解決手段】第1の形態によれば、液体収容器とアダプターとを備える液体容器が提供される。この液体容器は、液体と接触する接液部と、前記液体と接触しない非接液部と、を備え、前記アダプターにおける前記非接液部の少なくとも一部である特定部分は、再生プラスチックを含む材料で構成されている。第2の形態によれば、液体収容器とアダプターとを備える液体容器が提供される。この液体容器は、液体と接触する接液部と、前記液体と接触しない非接液部と、を備え、前記液体収容器は、少なくとも2層を含む多層構造により形成されており、前記多層のうち、前記接液部は、バージンプラスチック材で構成され、前記多層のうち、前記非接液部は、再生プラスチックを含む材料で構成されている。
【選択図】図5
特許請求の範囲【請求項１】
液体収容器とアダプターとを備える液体容器であって、
液体と接触する接液部と、前記液体と接触しない非接液部と、を備え、
前記アダプターにおける前記非接液部の少なくとも一部である特定部分は、再生プラスチックを含む材料で構成されている、
液体容器。
続きを表示（約 890 文字）【請求項２】
請求項１に記載の液体容器であって、
前記アダプターにおける接液部は、バージンプラスチック材で構成されている、液体容器。
【請求項３】
請求項１に記載の液体容器であって、
前記液体容器は、印刷装置に着脱可能に装着され、
前記特定部分は、
前記印刷装置の装置側端子に電気的に接続される液体容器側端子が装着される端子装着部と、
前記装置側端子に対する前記液体容器側端子の位置決めを行う端子位置決め部と、を有し、
前記特定部分は、さらに、
前記印刷装置の液体導入部が挿入される挿入開口部を区画する挿入部と、
前記印刷装置に対する前記液体容器の液体供給部の位置決めを行う供給部位置決め部と、
前記液体容器の前記印刷装置への誤挿入を防止するための液体容器側識別部であって、前記印刷装置の装置側識別部と嵌合する液体容器側識別部とのうちで、少なくともいずれか一つを有する、液体容器。
【請求項４】
請求項３に記載の液体容器であって、
前記アダプターにおける前記非接液部は、前記アダプターの他の部分に対して別部材として構成されている、液体容器。
【請求項５】
請求項４に記載の液体容器であって、
前記特定部分は、前記アダプターの他の部分に対して分解可能に構成されている、液体容器。
【請求項６】
請求項１に記載の液体容器であって、
前記アダプターは、前記液体収容器に対して分解可能に構成されている、液体容器。
【請求項７】
液体収容器とアダプターとを備える液体容器であって、
液体と接触する接液部と、前記液体と接触しない非接液部と、を備え、
前記液体収容器は、少なくとも２層を含む多層構造により形成されており、
前記多層のうち、前記接液部は、バージンプラスチック材で構成され、
前記多層のうち、前記非接液部は、再生プラスチックを含む材料で構成されている、
液体容器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、液体容器、印刷装置および印刷システムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、液体収容器とアダプターとにより構成され、印刷装置に液体を供給する液体容器が知られている。特許文献１には、アダプター側に位置決め部や液体供給口、端子接触基板等の機能性部材が形成された液体容器が開示されている。この液体容器は、機能性部材を介して印刷装置との位置決め等を行う。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２―５３７９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１においては、液体容器を構成する材料については検討がされていない。これに対して、近年、循環型社会の観点から、液体容器を構成する材料に再生プラスチックを用いることが望まれている。
【課題を解決するための手段】
【０００５】
本開示は、以下の形態として実現することが可能である。
【０００６】
（１）本開示の第１の形態によれば、液体収容器とアダプターとを備える液体容器が提供される。この液体容器は、液体と接触する接液部と、前記液体と接触しない非接液部と、を備え、前記アダプターにおける前記非接液部の少なくとも一部である特定部分は、再生プラスチックを含む材料で構成されている。
（２）本開示の第２の形態によれば、液体収容器とアダプターとを備える液体容器が提供される。この液体容器は、液体と接触する接液部と、前記液体と接触しない非接液部と、を備え、前記液体収容器は、少なくとも２層を含む多層構造により形成されており、前記多層のうち、前記接液部は、バージンプラスチック材で構成され、前記多層のうち、前記非接液部は、再生プラスチックを含む材料で構成されている。
【図面の簡単な説明】
【０００７】
第１実施形態における印刷システムの構成を示す斜視図。

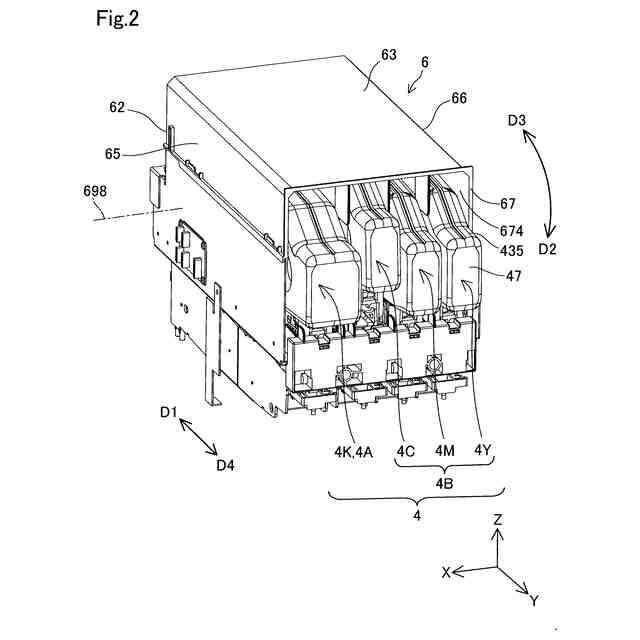

カートリッジ装着部とカートリッジとを説明するための図。

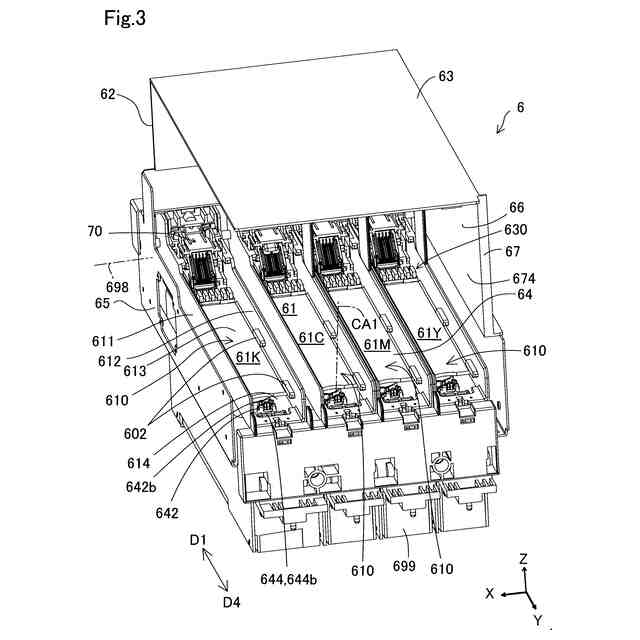

カートリッジ装着部の斜視図。

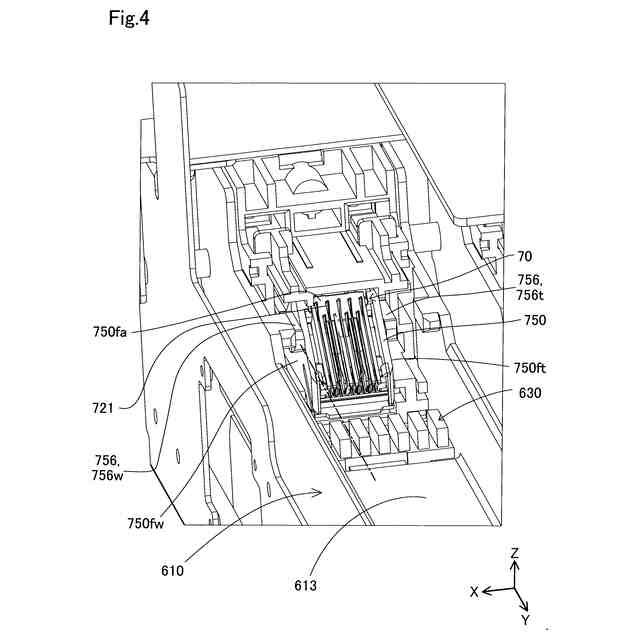

カートリッジ装着部の部分拡大図。

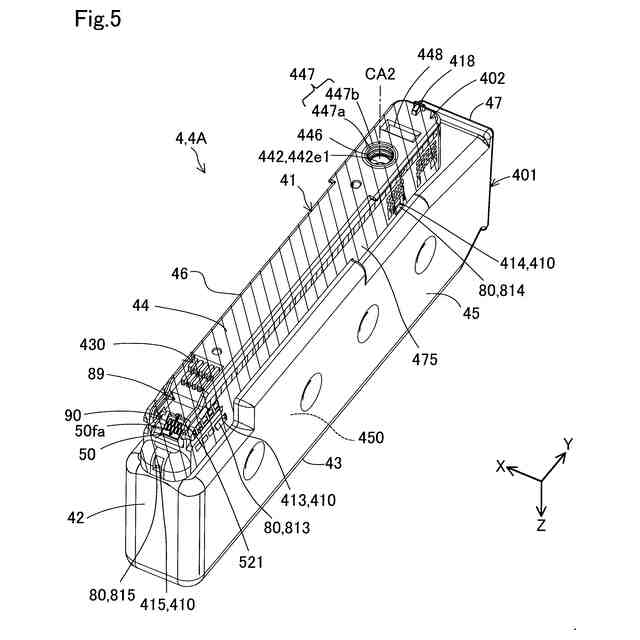

第１種カートリッジの斜視図。

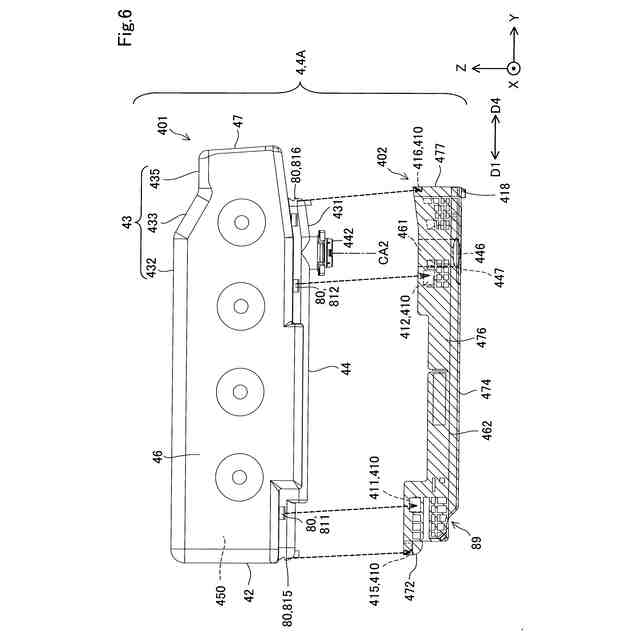

第１種カートリッジの第１分解図。

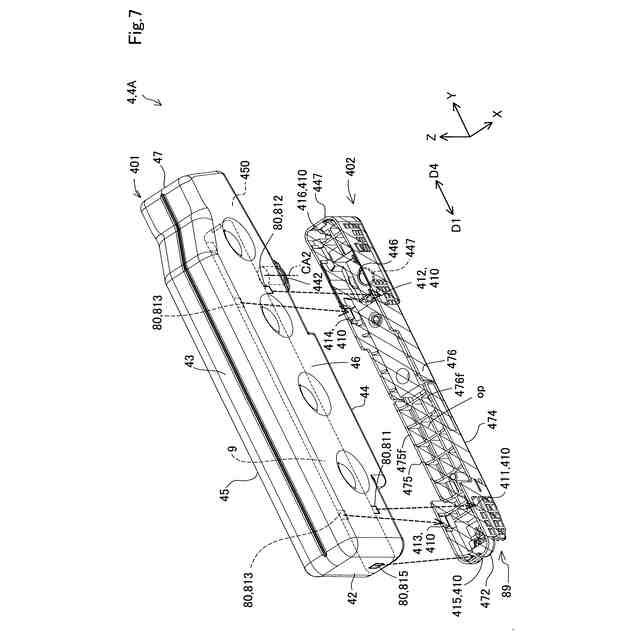

第１種カートリッジの第２分解図。

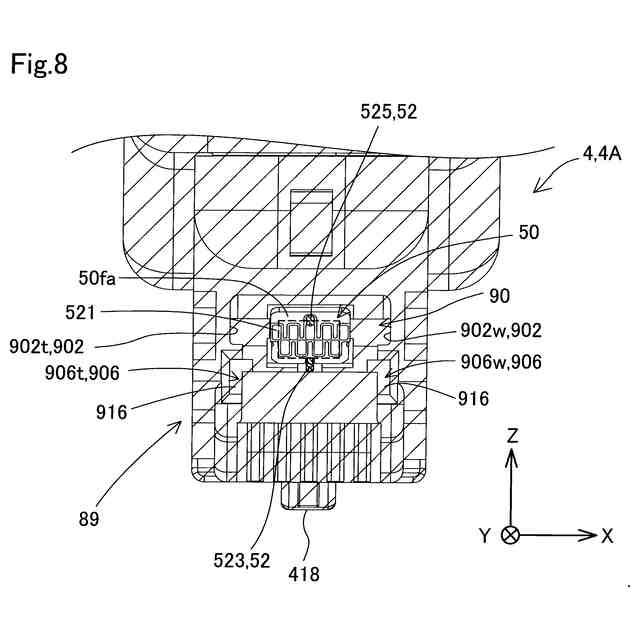

第１種カートリッジの一部を示す第１図。

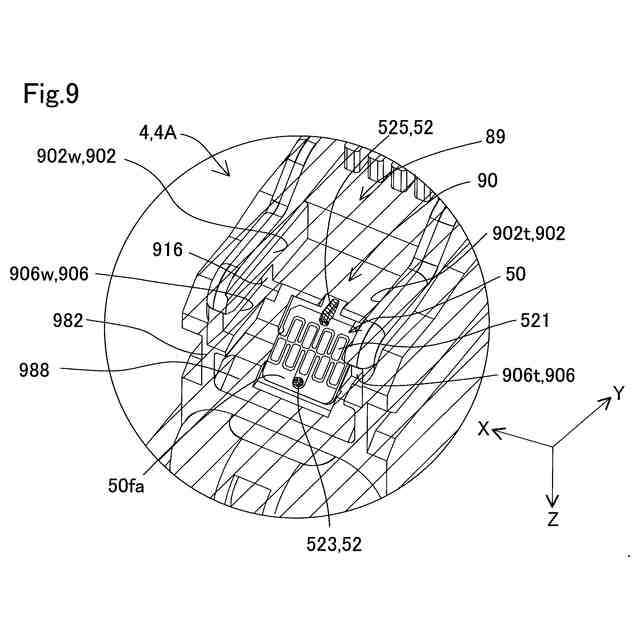

第１種カートリッジの一部を示す第２図。
第１種カートリッジの一部を示す第３図。
カートリッジおよびカートリッジ装着部の断面図。
第２実施形態における印刷システムの構成を示す斜視図。
印刷装置を＋Ｙ方向に見たときの概略図。
印刷装置を＋Ｚ方向に見たときの概略図。
液体供給部の概略斜視図である。
第１接続受入部の一部を示す概略斜視図である。
第１装着体の概略斜視図。
第１液体収容器の概略分解斜視図。
第１装着体の概略断面図。
接続部材の概略斜視図。
第１装着体の一部を示す概略斜視図。
【発明を実施するための形態】
【０００８】
Ａ．第１実施形態：
Ａ－１．印刷システムの構成：

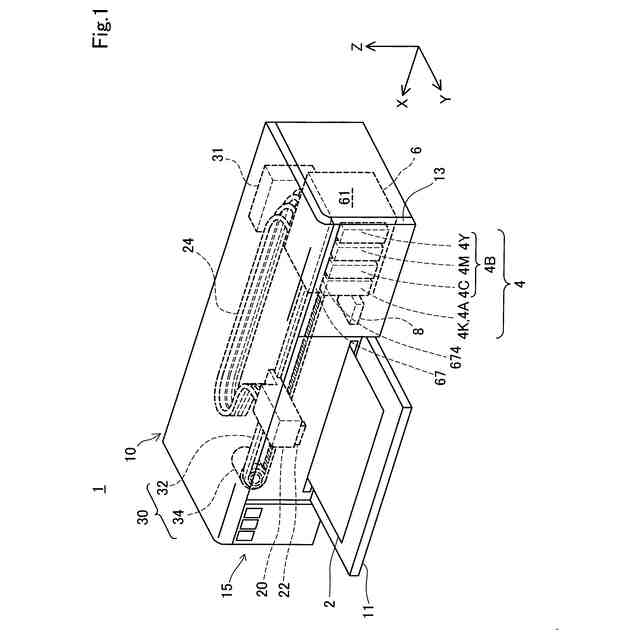

図１は、第１実施形態における印刷システム１の構成を示す斜視図である。図１には、互いに直交する３つの空間軸であるＸＹＺ軸が描かれている。Ｘ軸、Ｙ軸、Ｚ軸の矢印が向いている方向は、それぞれＸ軸、Ｙ軸、Ｚ軸に沿った正の方向を示している。Ｘ軸、Ｙ軸、Ｚ軸に沿った正の方向を、それぞれ＋Ｘ方向、＋Ｙ方向、＋Ｚ方向とする。Ｘ軸、Ｙ軸、Ｚ軸の矢印が向いている方向と逆の方向が、Ｘ軸、Ｙ軸、Ｚ軸に沿った負の方向である。Ｘ軸、Ｙ軸、Ｚ軸に沿った負の方向を、それぞれ－Ｘ方向、－Ｙ方向、－Ｚ方向とする。Ｘ軸、Ｙ軸、Ｚ軸に沿った方向で正負を問わないものを、それぞれＸ方向、Ｙ方向、Ｚ方向と呼ぶ。これ以降に示す図および説明についても同様である。
【０００９】
印刷システム１は、印刷装置１０と、印刷装置１０に液体であるインクを供給する液体容器４とを備える。なお、第１実施形態において、液体容器４は、カートリッジである。第１実施形態の説明においては、液体容器４を「カートリッジ４」と記載する。
【００１０】
本実施形態の印刷装置１０は、液体としてのインクを吐出ヘッド２２から吐出するインクジェットプリンターである。この印刷装置１０は、ポスター等の大判の用紙に印刷を行う大型のプリンターである。印刷装置１０は、カートリッジ装着部６と、制御部３１と、キャリッジ２０と、吐出ヘッド２２と、駆動装置３０とを備える。また、印刷装置１０は、印刷装置１０の動作をユーザーが操作するための操作ボタン１５を備える。
（【００１１】以降は省略されています）
