公開番号2025145652
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045945
出願日2024-03-22
発明の名称画像形成装置
出願人株式会社リコー
代理人個人
主分類B41J 11/70 20060101AFI20250926BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】画像形成装置の排出位置から排出される記録シート部分をカッターで切断する場合において、記録シートの種類や後処理装置の種類が変わっても、カッターによる適切な切断を可能にする。
【解決手段】画像を形成した記録シート30を排出位置1bから排出する画像形成部と、シート幅方向へカッター50を移動させることにより記録シートを切断する切断部5と、を有する画像形成装置であって、切断部は、排出位置から垂れ下がる記録シート部分の下面側を支持する下面支持部材52と、下面支持部材に支持された記録シート部分に沿ってカッターをシート幅方向へ移動させるカッター移動機構と、を備え、下面支持部材の水平方向位置が変化するように切断部を移動させる移動部60を有する。
【選択図】図10
特許請求の範囲【請求項１】
画像を形成した記録シートを排出位置から排出する画像形成部と、
シート幅方向へカッターを移動させることにより前記記録シートを切断する切断部と、を有する画像形成装置であって、
前記切断部は、前記排出位置から垂れ下がる記録シート部分の下面側を支持する下面支持部材と、前記下面支持部材に支持された該記録シート部分に沿って前記カッターをシート幅方向へ移動させるカッター移動機構と、を備え、
前記下面支持部材の水平方向位置が変化するように前記切断部を移動させる移動部を有することを特徴とする画像形成装置。
続きを表示（約 430 文字）【請求項２】
請求項１に記載の画像形成装置において、
前記移動部は、シート幅方向に延びる回転軸回りで前記切断部を回転自在に支持する回転支持部材と、
前記回転軸回りにおける複数の回転位置のうちの一の回転位置で前記切断部を固定する回転固定部材とを備えることを特徴とする画像形成装置。
【請求項３】
請求項１又は２に記載の画像形成装置において、
前記排出位置と前記切断部との間のシート搬送方向距離が変わるように、該切断部の位置を変更する位置変更部を有し、
前記位置変更部は、前記切断部をスライド移動自在に支持するスライド支持部材と、複数のスライド位置のうちの一のスライド位置で前記切断部を固定するスライド固定部材とを備えることを特徴とする画像形成装置。
【請求項４】
請求項１又は２に記載の画像形成装置において、
前記カッター移動機構は、無給電機構であることを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置に関するものである。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、画像を形成した記録シートを排出位置から排出する画像形成部と、シート幅方向へカッターを移動させることにより前記記録シートを切断する切断部と、を有する画像形成装置が知られている。
【０００３】
例えば、特許文献１には、ロールから巻き出されたロール紙（記録シート）上に画像を形成するシリアル型インクジェットプリンタ（画像形成装置）において、ロール紙の幅方向にカッターを移動させてロール紙を所定の長さに切断するものが開示されている。この記録装置では、シート面が略水平面となるように保持されるロール紙部分に対向してキャリッジを走査し、ロール紙のおもて面上に画像を形成する。カッターは、記録装置の内部に配置され、シート面が略水平面となるように保持されるロール紙部分をシート幅方向へ移動して切断をする。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
画像形成装置の本体内部ではなく、画像形成装置の排出位置から排出される記録シート部分をカッターで切断する場合、カッターによって適切に切断することが困難になることがあった。
【課題を解決するための手段】
【０００５】
上述した課題を解決するために、本発明は、画像を形成した記録シートを排出位置から排出する画像形成部と、シート幅方向へカッターを移動させることにより前記記録シートを切断する切断部と、を有する画像形成装置であって、前記切断部は、前記排出位置から垂れ下がる記録シート部分の下面側を支持する下面支持部材と、前記下面支持部材に支持された該記録シート部分に沿って前記カッターをシート幅方向へ移動させるカッター移動機構と、を備え、前記下面支持部材の水平方向位置が変化するように前記切断部を移動させる移動部を有することを特徴とするものである。
【発明の効果】
【０００６】
本発明によれば、画像形成装置の排出位置から排出される記録シート部分をカッターで切断する場合において、記録シートの種類（コシの強さ等）や後処理装置の種類（入口の高さ等）が変わっても、カッターによる適切な切断が可能になる。
【図面の簡単な説明】
【０００７】
実施形態のインクジェットプリンタの本体構成を示す斜視図。
同インクジェットプリンタが備える画像形成部の要部を示す平面図。
同インクジェットプリンタの構造を側面から見た模式図。
同インクジェットプリンタの主要部の制御構成を示すブロック図。

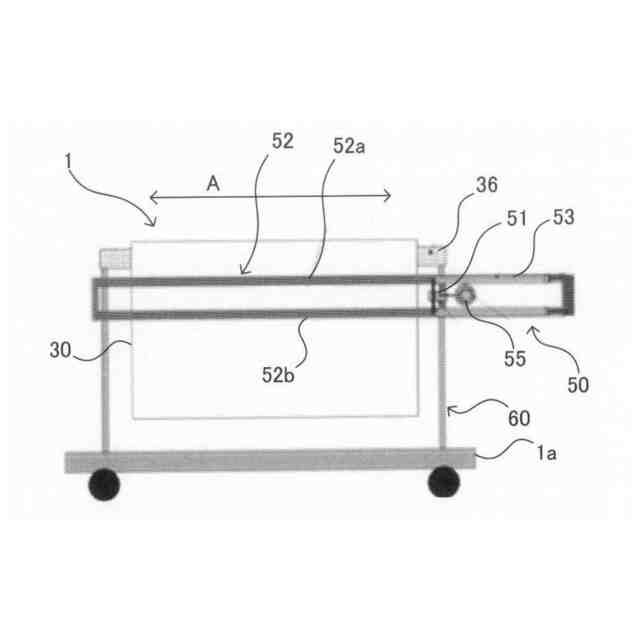

同インクジェットプリンタのシート切断装置の構成を示す正面図。

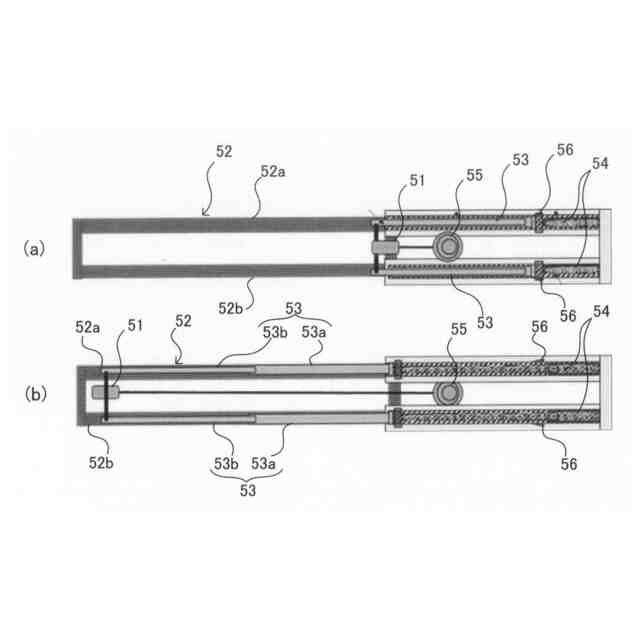

（ａ）及び（ｂ）は、同シート切断装置を構成するカッターユニットの構成を示す正面図であり、（ａ）は上面押さえ部材の待機状態を示し、（ｂ）は、上面押さえ部材の進出状態を示す。

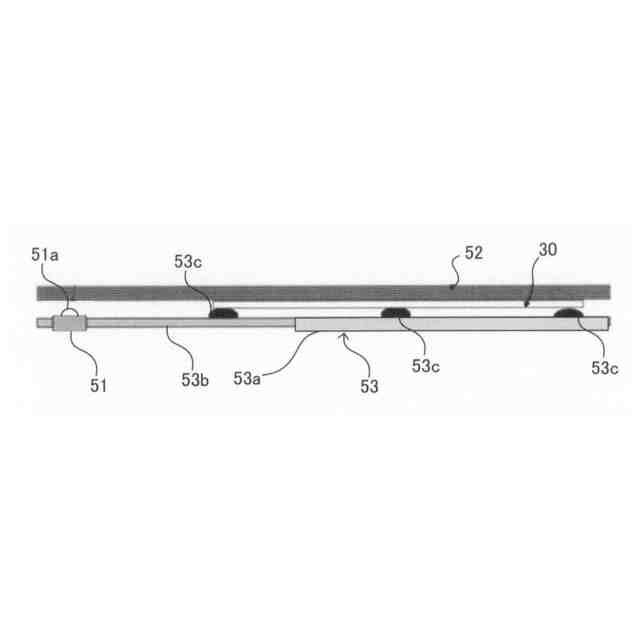

同上面押さえ部材が押し出しバネの付勢力によって押し出された進出状態を示す説明図。

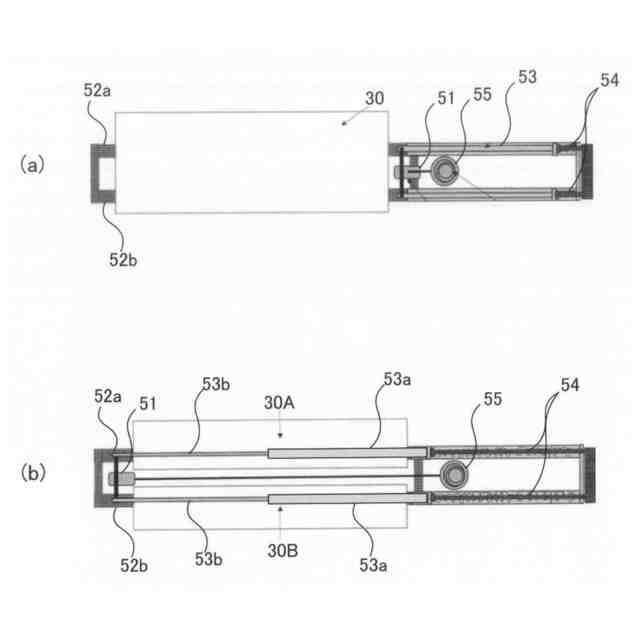

（ａ）は、同カッターユニットのカッターハウジングが第一退避位置に位置する状態を示す説明図。（ｂ）は、同カッターハウジングが第二退避位置に位置する状態を示す説明図。

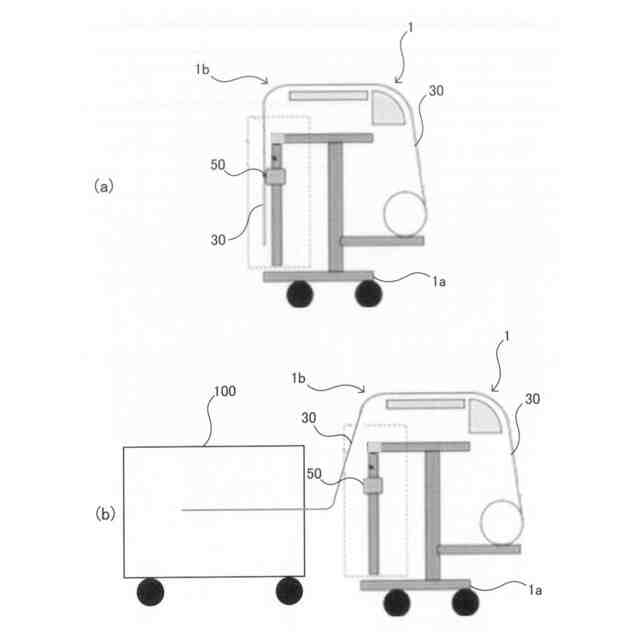

（ａ）は、後処理装置を接続しないで使用される第一使用態様におけるロール紙の垂れ下がる姿勢を示す説明図。（ｂ）は、後処理装置を接続して使用される第二使用態様におけるロール紙の垂れ下がる姿勢を示す説明図。

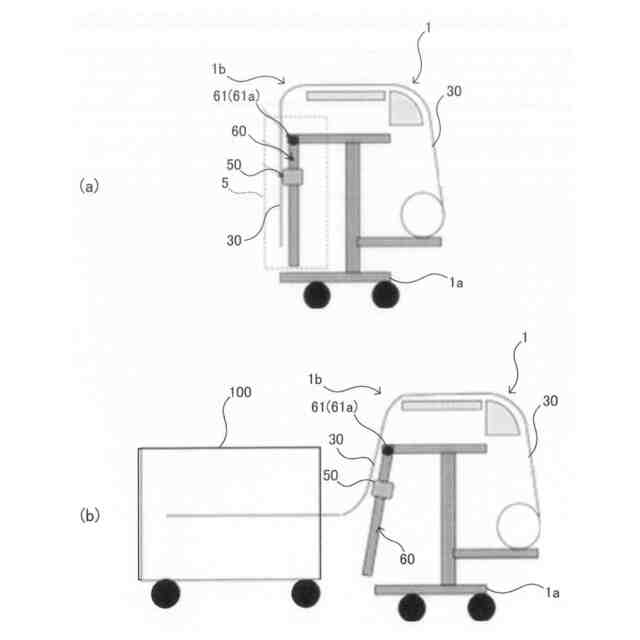

（ａ）は、同第一使用態様におけるロール紙の垂れ下がる姿勢に対応するように、回動昇降機構のフレーム部の回転位置を調整した状態を示す説明図。（ｂ）は、同第二使用態様におけるロール紙の垂れ下がる姿勢に対応するように、回動昇降機構のフレーム部の回転位置を調整した状態を示す説明図。
同回動昇降機構の構成を示す説明図。
（ａ）は、カッターユニットの位置を排出位置に近い位置に調整した状態を示す説明図。（ｂ）は、カッターユニットの位置を排出位置から遠い位置に調整した状態を示す説明図。
【発明を実施するための形態】
【０００８】
以下、本発明に係る画像形成装置をインクジェット方式のプリンタ（以下「インクジェットプリンタ」という。）に適用した実施形態について説明する。
図１は、本実施形態のインクジェットプリンタ１の本体構成を示す斜視図である。
図２は、インクジェットプリンタ１が備える画像形成部２の要部を示す平面図である。
図３は、インクジェットプリンタ１の構造を側面から見た模式図である。
図４は、インクジェットプリンタ１の主要部の制御構成を示すブロック図である。
【０００９】
図１および図２に示すように、本実施形態のインクジェットプリンタ１は、いわゆるシリアル型のインクジェット式記録装置である。シリアル型のインクジェット式記録装置は、インクジェットヘッドをシートの幅方向に走査させながら液体を吐出して画像を形成し、１回あるいは複数回の走査が終了した後にシートを搬送して、次の記録ラインを形成するようになっている。
【００１０】
図３に示すように、インクジェットプリンタ１は、画像形成部２と、シート搬送部３と、ロール紙収容部４と、切断部としてのシート切断装置５と、制御部８０とを含んで構成されている。これらのうち、シート切断装置５以外は装置本体１ａの内部に配置されており、シート切断装置５は装置本体１ａの外部に配置されている。
（【００１１】以降は省略されています）
