公開番号2025147544
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047839
出願日2024-03-25
発明の名称液体吐出装置、及び、紫外線照射装置
出願人セイコーエプソン株式会社
代理人弁理士法人旺知国際特許事務所
主分類B41J 2/01 20060101AFI20250930BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】照射ユニットから照射された紫外線の液体吐出ユニットへの到達を抑制する。
【解決手段】紫外線の照射により硬化する液体を媒体に吐出する液体吐出ユニットと、媒体上に吐出された液体に紫外線を照射する照射ユニットと、液体吐出ユニット及び照射ユニットを第1方向に並ぶように搭載し、媒体上を前記第1方向に移動するキャリッジと、キャリッジを移動させるためのモーターと、を備え、照射ユニットは、紫外線を出射する紫外線光源と、紫外線光源と液体吐出ユニットとの間に位置する第1壁面と、紫外線光源を挟んで第1壁面の反対側に位置する第2壁面と、を備え、第2壁面の光吸収率は、第1壁面の光吸収率よりも高い、ことを特徴とする液体吐出装置。
【選択図】図23
特許請求の範囲【請求項１】
紫外線の照射により硬化する液体を媒体に吐出する液体吐出ユニットと、
前記媒体上に吐出された液体に紫外線を照射する照射ユニットと、
前記液体吐出ユニット及び前記照射ユニットを第１方向に並ぶように搭載し、前記媒体上を前記第１方向に移動するキャリッジと、
前記キャリッジを移動させるためのモーターと、
を備え、
前記照射ユニットは、
紫外線を出射する紫外線光源と、
前記紫外線光源と前記液体吐出ユニットとの間に位置する第１壁面と、
前記紫外線光源を挟んで前記第１壁面の反対側に位置する第２壁面と、
を備え、
前記第２壁面の光吸収率は、前記第１壁面の光吸収率よりも高い、
ことを特徴とする液体吐出装置。
続きを表示（約 1,300 文字）【請求項２】
前記第１壁面は鏡面であり、
前記第２壁面は鏡面ではない、
ことを特徴とする、請求項１に記載の液体吐出装置。
【請求項３】
前記紫外線光源は、紫外線を出射する発光部と、前記発光部を封止するレンズ部と、を備え、
前記レンズ部の高さは前記レンズ部の直径よりも大きい、
ことを特徴とする、請求項１に記載の液体吐出装置。
【請求項４】
前記液体吐出ユニットは、前記第１方向に交差する第２方向に液体を吐出し、
前記紫外線光源が設けられた基板からの前記第２方向における距離が第１距離である場合の前記第１方向における前記第１壁面と前記液体吐出ユニットとの間の距離が、前記基板からの前記第２方向における距離が前記第１距離よりも長い第２距離である場合の前記第１方向における前記第１壁面と前記液体吐出ユニットまでの距離よりも長くなるように、前記第１壁面が設けられる、
ことを特徴とする、請求項１に記載の液体吐出装置。
【請求項５】
前記照射ユニットを、前記第１方向及び前記第２方向に垂直な方向に断面視した場合に、
前記第１壁面の延在方向と前記第２方向とのなす角度は、０度以上３０度以下である、
ことを特徴とする、請求項４に記載の液体吐出装置。
【請求項６】
前記照射ユニットは、前記紫外線光源と前記媒体との間に設けられた、紫外線を透過するカバー板を備える、
ことを特徴とする、請求項１に記載の液体吐出装置。
【請求項７】
前記紫外線光源を前記照射ユニットから取り外すことなく、前記カバー板を交換可能である、
ことを特徴とする、請求項６に記載の液体吐出装置。
【請求項８】
紫外線の照射により硬化する液体を媒体に吐出する液体吐出ユニットと、
前記液体吐出ユニットを搭載し、前記媒体上を第１方向に移動するキャリッジと、
前記キャリッジを移動させるためのモーターと、
を備える液体吐出装置に設けられ、
前記キャリッジにおいて前記液体吐出ユニットと前記第１方向に並ぶように搭載され、前記媒体上に吐出された液体に紫外線を照射する紫外線照射装置であって、
紫外線を出射する紫外線光源と、
前記紫外線光源と前記液体吐出ユニットとの間に位置する第１壁面と、
前記紫外線光源を挟んで前記第１壁面の反対側に位置する第２壁面と、
を備え、
前記第２壁面の光吸収率は、前記第１壁面の光吸収率よりも高い、
ことを特徴とする紫外線照射装置。
【請求項９】
前記第１壁面は鏡面であり、
前記第２壁面は鏡面ではない、
ことを特徴とする、請求項８に記載の紫外線照射装置。
【請求項１０】
前記紫外線光源は、紫外線を出射する発光部と、前記発光部を封止するレンズ部と、を備え、
前記レンズ部の高さは前記レンズ部の直径よりも大きい、
ことを特徴とする、請求項８に記載の紫外線照射装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、液体吐出装置、及び、紫外線照射装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
紫外線の照射により硬化する紫外線硬化インク（「液体」の一例）を媒体に吐出する液体吐出装置が知られている。例えば、特許文献１には、媒体に紫外線硬化インクを吐出する液体吐出ユニットと、媒体上に吐出された液体に紫外線を照射する照射ユニットと、液体吐出ユニット及び照射ユニットを搭載し、前記媒体上を移動するキャリッジと、キャリッジを移動させるためのモーターと、を備える液体吐出装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０１７７３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、従来の技術によれば、照射ユニットから照射された紫外線が媒体で反射し、当該媒体で反射された紫外線が液体吐出ユニットに到達することがあった。そして、液体吐出ユニットのうち紫外線硬化インクを吐出するノズルの近傍に付着している紫外線硬化インクに対して、紫外線が照射される場合、当該ノズルの近傍に付着している紫外線硬化インクが硬化してしまい、その結果、液体吐出ユニットから紫外線硬化インクを正常に吐出できなくなる吐出異常が発生することがあった。
【課題を解決するための手段】
【０００５】
以上の課題を解決するために、本発明に係る液体吐出装置は、紫外線の照射により硬化する液体を媒体に吐出する液体吐出ユニットと、前記媒体上に吐出された液体に紫外線を照射する照射ユニットと、前記液体吐出ユニット及び前記照射ユニットを第１方向に並ぶように搭載し、前記媒体上を前記第１方向に移動するキャリッジと、前記キャリッジを移動させるためのモーターと、を備え、前記照射ユニットは、紫外線を出射する紫外線光源と、前記紫外線光源と前記液体吐出ユニットとの間に位置する第１壁面と、前記紫外線光源を挟んで前記第１壁面の反対側に位置する第２壁面と、を備え、前記第２壁面の光吸収率は、前記第１壁面の光吸収率よりも高い、ことを特徴とする。
【０００６】
また、本発明に係る紫外線照射装置は、紫外線の照射により硬化する液体を媒体に吐出する液体吐出ユニットと、前記液体吐出ユニットを搭載し、前記媒体上を第１方向に移動するキャリッジと、前記キャリッジを移動させるためのモーターと、を備える液体吐出装置に設けられ、前記キャリッジにおいて前記液体吐出ユニットと前記第１方向に並ぶように搭載され、前記媒体上に吐出された液体に紫外線を照射する紫外線照射装置であって、紫外線を出射する紫外線光源と、前記紫外線光源と前記液体吐出ユニットとの間に位置する第１壁面と、前記紫外線光源を挟んで前記第１壁面の反対側に位置する第２壁面と、を備え、前記第２壁面の光吸収率は、前記第１壁面の光吸収率よりも高い、ことを特徴とする。
【図面の簡単な説明】
【０００７】
本発明の第１実施形態に係るインクジェットプリンター１の構成の一例を示すブロック図である。
インクジェットプリンター１の概略的な内部構造の一例を示す斜視図である。

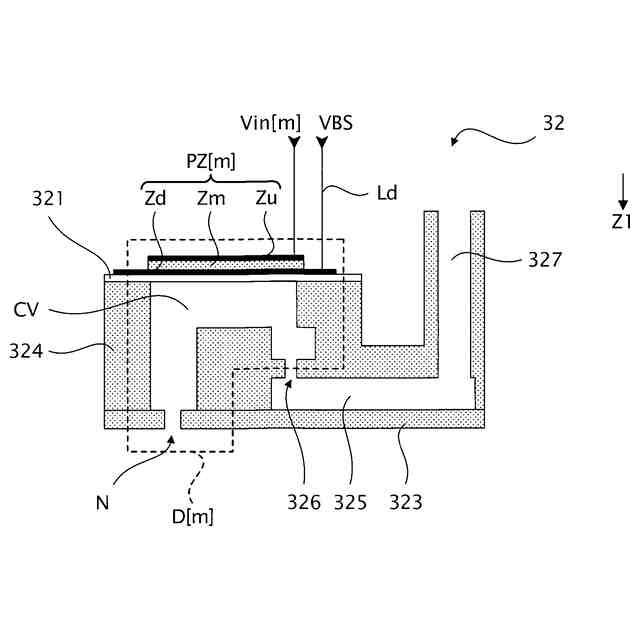

吐出部Ｄ[m]の構造の一例を説明するための断面図である。

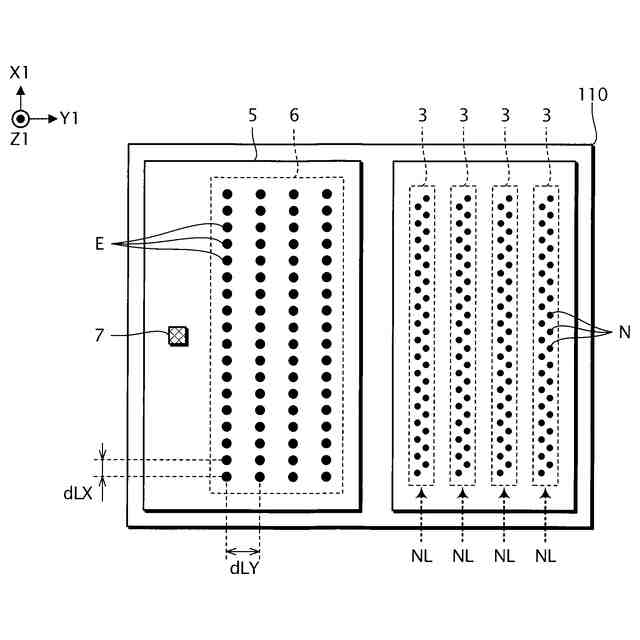

キャリッジ１１０の搭載物の配置の一例を示す平面図である。

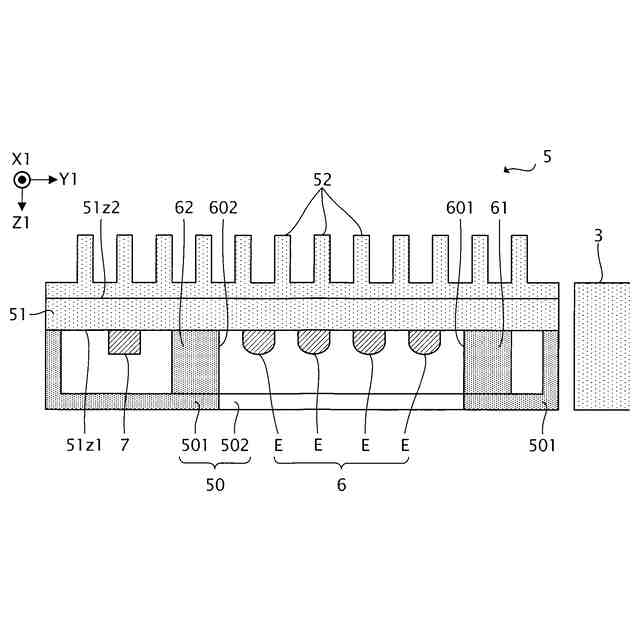

紫外線照射ユニット５の構成の一例を示す断面図である。
紫外線照射ユニット５及び紫外線光源Ｅの構成の一例を示す断面図である。
温度検出用集積回路７の構成の一例を示すブロック図である。
紫外線光源Ｅの放射束特性の一例を示す説明図である。

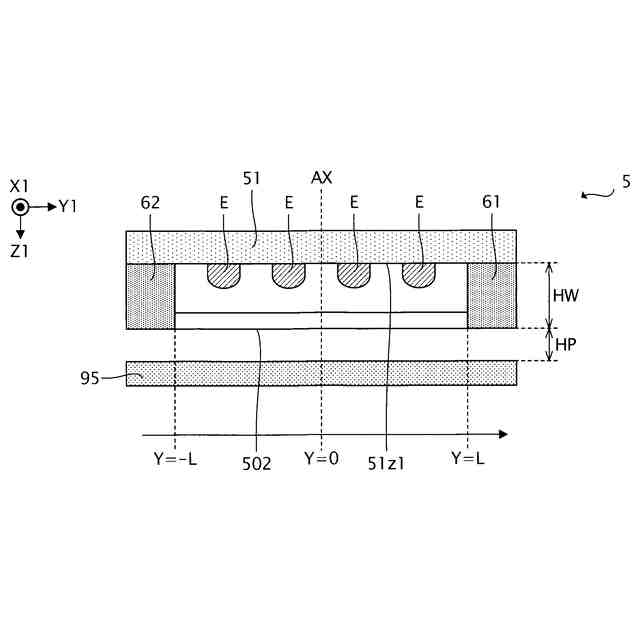

照度シミュレーションの前提を示す図である。
第１の照度シミュレーションの結果を示す図である。
従来例の概要を示すための説明図である。
各種金属の熱伝導率と比重を示す図である。
本発明の第２実施形態に係る紫外線照射ユニット５Bの構成の一例を示す断面図である。
照度シミュレーションの前提を示す図である。
第２の照度シミュレーションの結果を示す図である。
第３の照度シミュレーションの結果を示す図である。
第４の照度シミュレーションの結果を示す図である。
第５の照度シミュレーションの結果を示す図である。
第６の照度シミュレーションの結果を示す図である。
第７の照度シミュレーションの結果を示す図である。
第８の照度シミュレーションの結果を示す図である。
第２の照度シミュレーションから第８の照度シミュレーションまでの結果を示す図である。

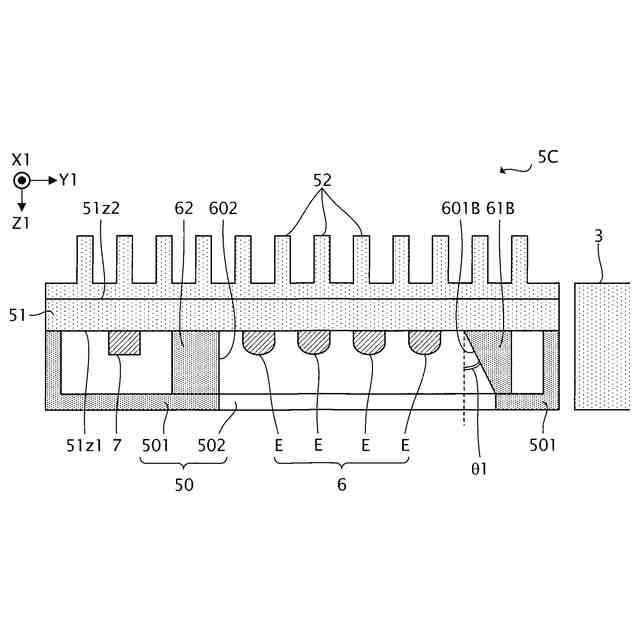

本発明の第３実施形態に係る紫外線照射ユニット５Cの構成の一例を示す断面図である。
照度シミュレーションの前提を示す図である。
第９の照度シミュレーションの結果を示す図である。
第１０の照度シミュレーションの結果を示す図である。
本発明の変形例１に係る紫外線光源Ｅの構成の一例を示す断面図である。
紫外線光源Ｅの指向特性の一例を示す断面図である。
【発明を実施するための形態】
【０００８】
以下、本発明を実施するための形態について図面を参照して説明する。ただし、各図において、各部の寸法及び縮尺は、実際のものと適宜に異ならせてある。また、以下に述べる実施の形態は、本発明の好適な具体例であるから、技術的に好ましい種々の限定が付されているが、本発明の範囲は、以下の説明において特に本発明を限定する旨の記載がない限り、これらの形態に限られるものではない。
【０００９】
＜＜Ａ．第１実施形態＞＞
第１実施形態では、インクを吐出して記録用紙ＰPに画像を形成するインクジェットプリンター１を例示して、液体吐出装置を説明する。
【００１０】
＜＜Ａ．１．インクジェットプリンターの概要＞＞
以下、図１乃至図４を参照しつつ、第１実施形態に係るインクジェットプリンター１の構成の一例について説明する。
（【００１１】以降は省略されています）
