公開番号2025149908
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2025030138
出願日2025-02-27
発明の名称トナー
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類G03G 9/097 20060101AFI20251001BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】優れた低温定着性及び耐スクラッチ性を示すトナーを提供すること。
【解決手段】結着樹脂を含有するトナー粒子を有するトナーであって、結着樹脂が、非晶性樹脂A、結晶性ポリエステルCを含有し、非晶性樹脂Aは、ポリエステルであって、ポリエステル骨格を形成する構造として、(i)ポリエチレンテレフタレート構造部、及び(ii)所定の構造を有するユニットを有し、非晶性樹脂AのSP値をSP_A、結晶性ポリエステルCのSP値をSP_Cとしたとき、1.00≦SP_A-SP_C≦1.35を満たし、トナーがリン化合物由来のリン元素を含有し、トナーの質量を基準とした、トナー中のリン元素の含有量が5～500ppmであることを特徴とする。
【選択図】なし
特許請求の範囲【請求項１】
結着樹脂を含有するトナー粒子を有するトナーであって、
該結着樹脂が、非晶性樹脂Ａと、結晶性ポリエステルＣとを含有し、
該非晶性樹脂Ａは、ポリエステルであって、ポリエステル骨格を形成する構造として、
（ｉ）ポリエチレンテレフタレート構造部、及び
（ｉｉ）下記式（１）で表されるユニット、下記式（２）で表されるユニット、下記式（３）で表されるユニット、及び下記式（４）で表されるユニットからなる群より選択される少なくとも一の構造、
を有し、
TIFF
2025149908000023.tif
44
96
（式（１）中、Ｒ１は、炭素数６～１６のアルキル基又は炭素数６～１６のアルケニル基を表し、
Ａ１は、炭化水素基を表し、
＊は、ポリエステル骨格における結合部を表し、
ｍは、２以上の整数を表す。）
TIFF
2025149908000024.tif
28
80

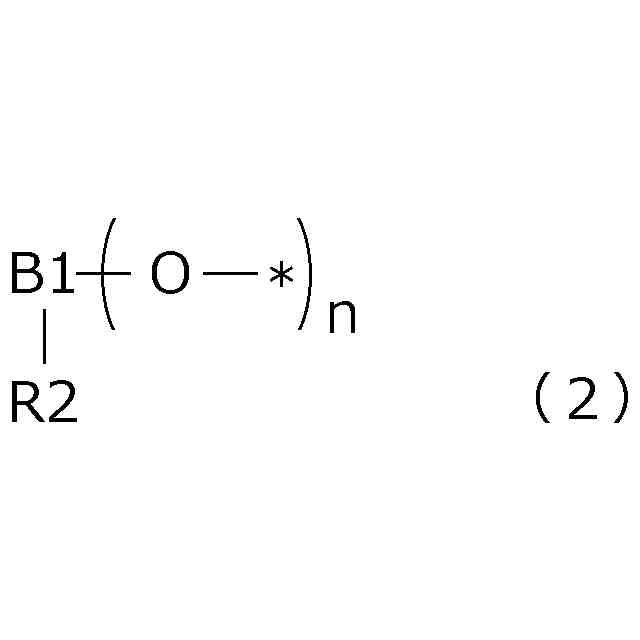

（式（２）中、Ｒ２は、炭素数６～１６のアルキル基又は炭素数６～１６のアルケニル基を表し、
Ｂ１は、炭化水素基を表し、
＊は、ポリエステル骨格における結合部を表し、
ｎは、２以上の整数を表す。）
TIFF
2025149908000025.tif
29
130
（式（３）中、＊は、ポリエステル骨格における結合部を表し、
ｘは、６～１６の整数を表す。）
TIFF
2025149908000026.tif
21
102

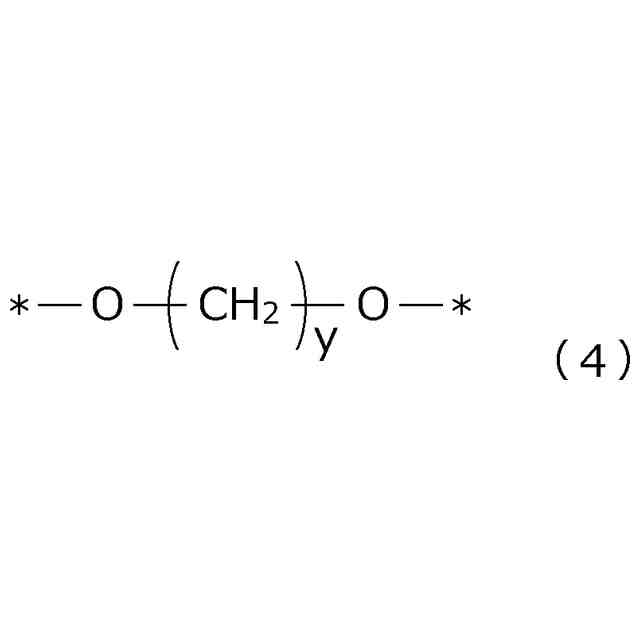

（式（４）中、＊は、ポリエステル骨格における結合部を表し、
ｙは、６～１６の整数を表す。）
該非晶性樹脂ＡのＳＰ値をＳＰ
Ａ
（ｃａｌ／ｃｍ
３
）
０．５
、該結晶性ポリエステルＣのＳＰ値をＳＰ
Ｃ
（ｃａｌ／ｃｍ
３
）
０．５
としたとき、該ＳＰ
Ａ
と該ＳＰ
Ｃ
とが下記式（Ｃ）を満たし、
１．００≦ＳＰ
Ａ
－ＳＰ
Ｃ
≦１．３５・・・（Ｃ）
該トナーがリン化合物由来のリン元素を含有し、
該トナーの質量を基準とした、該トナー中の該リン元素の含有量をＷ
Ｐ
（ｐｐｍ）としたとき、該Ｗ
Ｐ
が下記式（Ｄ）を満たすことを特徴とするトナー。
５≦Ｗ
Ｐ
≦５００・・・（Ｄ）
続きを表示（約 770 文字）【請求項２】
前記Ｗ
Ｐ
が下記式（Ｋ）を満たす請求項１に記載のトナー。
２０≦Ｗ
Ｐ
≦５００・・・（Ｋ）
【請求項３】
前記非晶性樹脂Ａ中の前記ポリエステル骨格を形成するアルコールに由来する構造とカルボン酸に由来する構造の総モル数に対する、前記ポリエチレンテレフタレート構造部のエチレングリコールに由来する構造の割合をＷ
ＥＧ
（モル％）としたとき、該Ｗ
ＥＧ
が下記式（Ｅ）を満たす請求項１又は２に記載のトナー。
１２．６≦Ｗ
ＥＧ
≦２４．８・・・（Ｅ）
【請求項４】
前記非晶性樹脂Ａ中の前記ポリエステル骨格を形成するアルコールに由来する構造とカルボン酸に由来する構造の総モル数に対する、前記式（１）で表されるユニット、式（２）で表されるユニット、式（３）で表されるユニット、及び式（４）で表されるユニットの合計割合をＷ
ＣＨ
（モル％）としたとき、該Ｗ
ＣＨ
が下記式（Ｆ）を満たす請求項１又は２に記載のトナー。
５．６≦Ｗ
ＣＨ
≦１４．６・・・（Ｆ）
【請求項５】
前記結晶性ポリエステルＣが、主鎖末端のヒドロキシ基が炭素数１６～３１の脂肪族モノカルボン酸で末端修飾された構造を有する変性結晶性ポリエステル、あるいは、主鎖末端のカルボキシ基が炭素数１５～３０の脂肪族モノアルコールで末端修飾された構造を有する変性結晶性ポリエステルである請求項１又は２に記載のトナー。
【請求項６】
前記非晶性樹脂Ａが、前記式（１）で表されるユニット又は前記式（２）で表されるユニットを含有する請求項１又は２に記載のトナー。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電子写真方式、静電記録方式、及び、静電印刷方式などに用いられるトナーに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年、電子写真方式のフルカラー複写機が広く普及するに従い、更なる高速化、高画質化はもちろんのこと、ランニングコストを削減できる省エネルギー性能、オフィスの普通紙だけでなく製本やパッケージ印刷へも展開できる多種多様なメディアへの対応など、付加的な性能の向上も要求されている。さらに、使用される材料も環境負荷低減への配慮が求められている。
【０００３】
具体的には、省エネルギー化に対応したトナーとして、定着工程での消費電力を低下させるために、より低い温度で定着できる、低温定着性に優れたトナーが求められている。さらに、製本やパッケージ印刷に使用される厚紙コート紙は、人の爪や鋭利なものとの接触に対して、メディアへの潜り込み深さが大きくなることから接触面積が増加し、外部からの強いストレスによってトナーがメディアから剥がれて画像欠陥を起こす。いわゆる、スクラッチという現象が起こる場合がある。そこで、厚紙コート紙への外部ストレスにも耐えうる、耐スクラッチ性に優れたトナーが求められている。
【０００４】
そこで、特許文献１では、低温定着性に優れたトナーとして、結晶性樹脂を使用したトナーが提案されている。また、特許文献２では、耐スクラッチ性に優れたトナーとして、誘電率の高い無機微粒子を有するトナーが提案されている。
【０００５】
一方、近年は環境・資源問題も含め、使用済みＰＥＴボトル等のプラスチック製品の再利用・有効活用は、大きな課題となっている。ＰＥＴボトルの販売本数の増加に伴い、リサイクル率の向上が求められている。ＰＥＴボトルのリサイクル方法としては、食品用トレイ等のシート用途の利用、衣類などの繊維用途の利用、水平リサイクルであるボトルｔｏボトルの利用がある。
【先行技術文献】
【特許文献】
【０００６】
特開２０１８－１５６０７４号公報
特開２０２０－３４６４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１に記載のトナーは、シャープメルト性を有することから、優れた低温定着性を発揮する。
【０００８】
また、特許文献２には、プリント画像中のトナー粒子界面に存在し、スクラッチ性悪化の要因になっていた無機微粒子を、誘電率の高い無機微粒子に変更することで、耐スクラッチ性を向上する技術が提案されている。
【０００９】
しかし、特許文献１に記載されたような低温定着性に優れたトナーでは、プリント画像中において、トナー粒子界面ではなく、トナー粒子自体が破断されて、スクラッチが生じることがある。そのため、特許文献２に記載の技術を適用しても、スクラッチが発生してしまう場合あった。
【００１０】
上述の通り、低温定着性及び耐スクラッチ性の両立に関しては改善の余地がある。そこで、優れた低温定着性及び耐スクラッチ性を示すトナーの開発が急務となっている。本開示は、優れた低温定着性及び耐スクラッチ性を示すトナーを提供する。
【課題を解決するための手段】
（【００１１】以降は省略されています）
