公開番号2025144450
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024044233
出願日2024-03-19
発明の名称現像剤容器
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類G03G 15/08 20060101AFI20250925BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】現像剤容器の一形態を提供する。
【解決手段】現像剤容器であって、現像剤を収容し開口部が設けられた収容部を構成する容器部材と、開口部に取り付けられる結合部材と、結合部材を介して容器部材に結合され、現像剤を外部に排出するための排出口と、前記収容部の前記開口部から前記排出口へ現像剤が通過可能に構成された通路と、を有するノズルと、を備え、容器部材及び結合部材の主成分は、紙であり、排出路形成部材の主成分は、樹脂材である。第1の位置において、整列方向に垂直な第1の断面における結合部材の断面二次極モーメントは、第2の位置において、整列方向に垂直な第2の断面における容器部材の断面二次極モーメントよりも大きい。

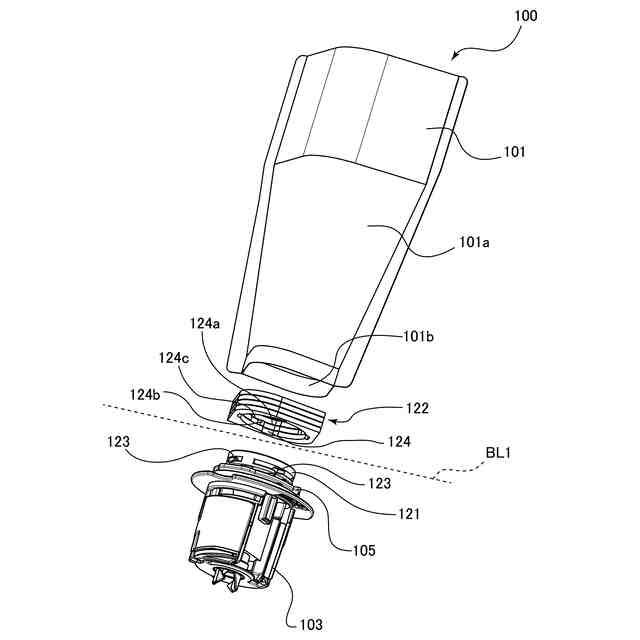

【選択図】図37
特許請求の範囲【請求項１】
現像剤容器であって、
現像剤を収容し開口部が設けられた収容部を構成する容器部材と、
前記開口部に取り付けられる結合部材と、
前記結合部材を介して前記容器部材に結合され、現像剤を外部に排出するための排出口と、前記収容部の前記開口部から前記排出口へ現像剤が通過可能に構成された通路と、を有するノズルと、を備え、
前記容器部材及び前記結合部材の主成分は、紙であり、
前記ノズルの主成分は、樹脂である、
ことを特徴とする現像剤容器。
続きを表示（約 1,000 文字）【請求項２】
前記結合部材は、シート状の複数の紙が積層されることで構成される、
ことを特徴とする請求項１に記載の現像剤容器。
【請求項３】
前記複数の紙は、前記容器部材と前記ノズルが整列する整列方向に積層されている、
ことを特徴とする請求項２に記載の現像剤容器。
【請求項４】
前記結合部材は、互いに隣接する前記複数の紙を接着するための接着層を有する、
ことを特徴とする請求項２に記載の現像剤容器。
【請求項５】
前記複数の紙は、第１の形状を有する第１の紙と、前記第１の形状とは異なる第２の形状を有する第２の紙と、を含む、
ことを特徴とする請求項２に記載の現像剤容器。
【請求項６】
前記結合部材は、貫通孔を有する被挿入部と、被係合部と、を有し、
前記ノズルは、前記被挿入部の前記貫通孔に挿入される挿入部と、前記被係合部に係合する係合部と、を有し、
前記結合部材及び前記ノズルは、前記被係合部と前記係合部とが係合することで、互いに結合されている、
ことを特徴とする請求項２に記載の現像剤容器。
【請求項７】
前記結合部材及び前記ノズルは、前記容器部材と前記ノズルが整列する整列方向に延びる回転軸線を中心とする相対回転によって前記被係合部及び前記係合部の少なくとも一方が変形し、前記被係合部と前記係合部との係合が解除されることにより、互いに分離可能に構成されている、
ことを特徴とする請求項６に記載の現像剤容器。
【請求項８】
前記複数の紙は、第１の形状を有する第１の紙と、前記第１の形状とは異なる第２の形状を有する第２の紙と、を含み、
前記第１の紙と前記第２の紙の互いに形状が異なる部分によって、前記被係合部の少なくとも一部が形成される、
ことを特徴とする請求項６に記載の現像剤容器。
【請求項９】
前記結合部材と前記ノズルとの間の隙間を封止するシール部材を更に備え、
前記シール部材は、前記結合部材及び前記ノズルが互いに分離されることで、前記結合部材及び前記ノズルから離間可能である、
ことを特徴とする請求項１に記載の現像剤容器。
【請求項１０】
前記シール部材は、ポリウレタンから構成される、
ことを特徴とする請求項９に記載の現像剤容器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、記録材に画像を形成する画像形成装置に用いられる現像剤容器に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】

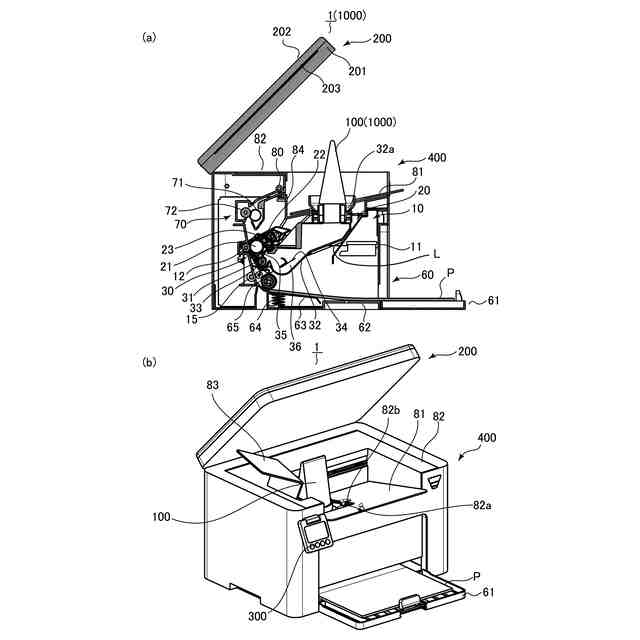

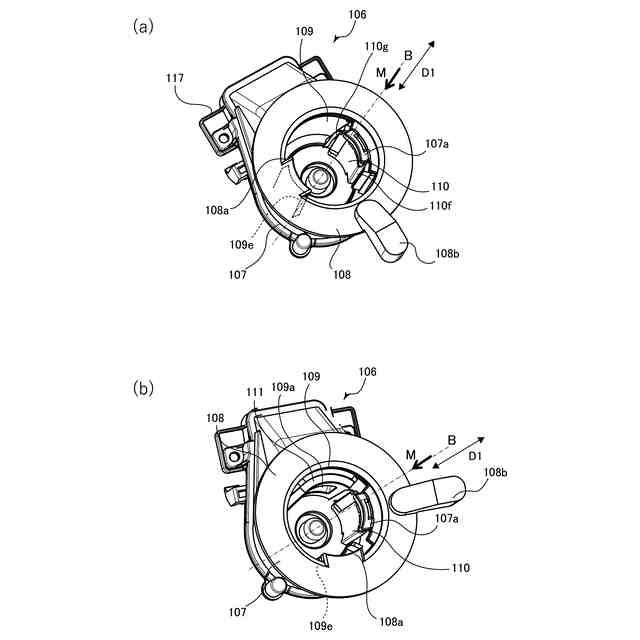

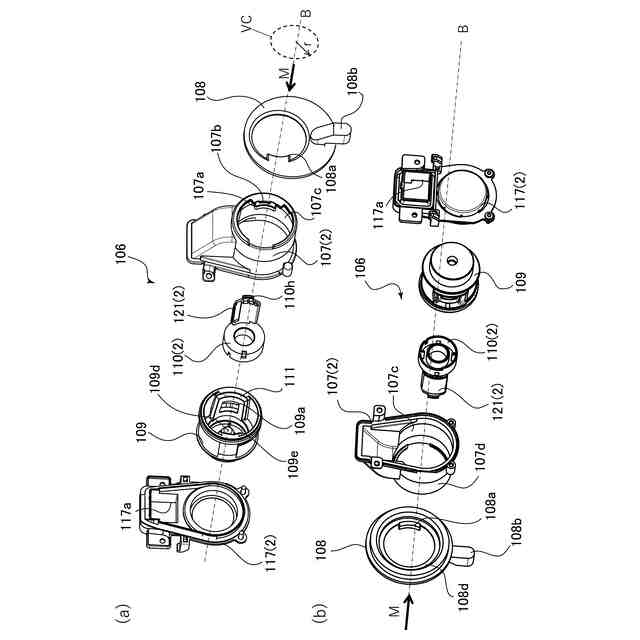

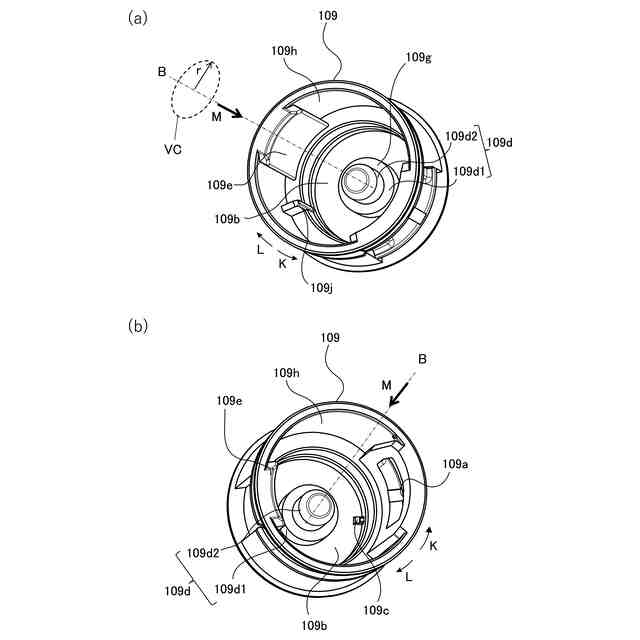

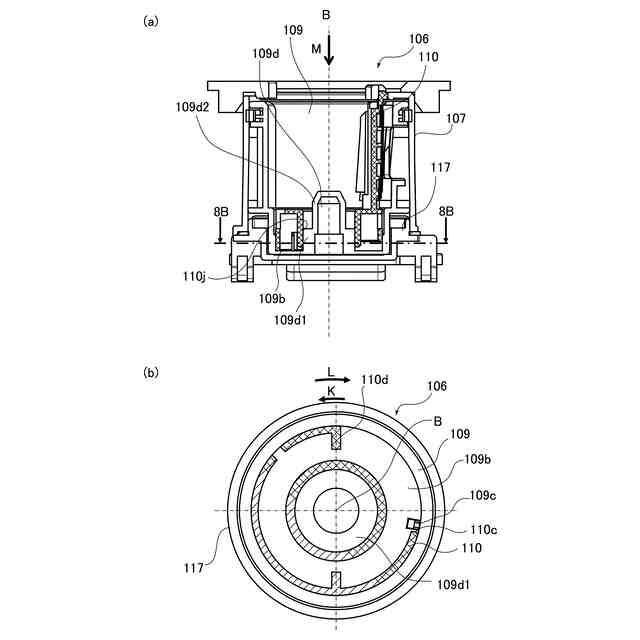

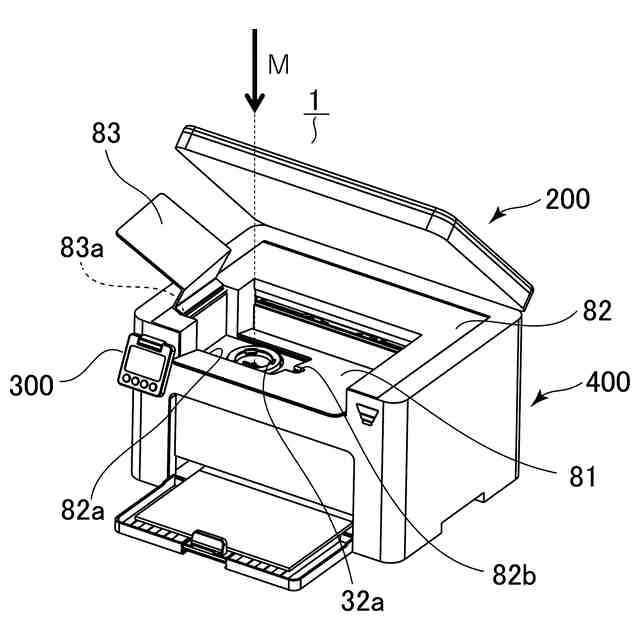

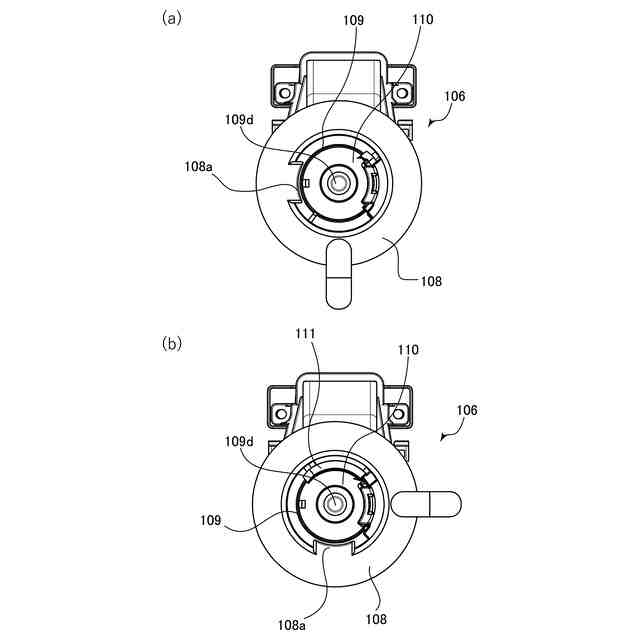

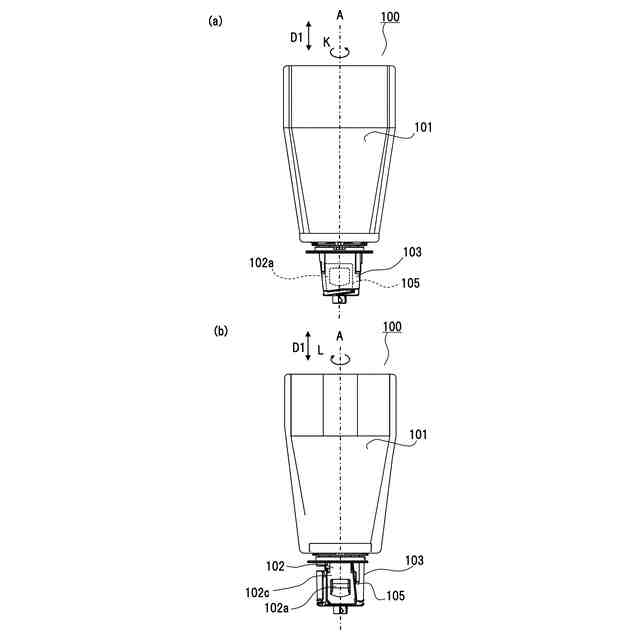

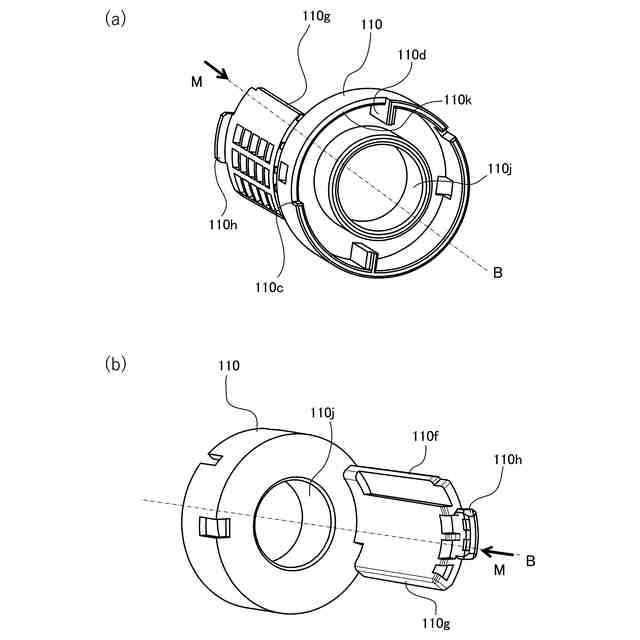

電子写真方式の画像形成装置では、装置本体に備えられた現像剤収容部への現像剤の補給構成として、現像剤容器としての補給パックを装置本体に装着し、補給パックから現像剤としてのトナーを装置本体の収容部に補給する構成が知られている（特許文献１）。補給パックの構成としては、可撓性を有する容器部材（パウチ）の開口部に、トナーを排出する排出路を形成する排出路形成部材を溶着等により結合し、排出路形成部材の排出口を開閉するシャッタを組付けた構成が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１５４３００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、現像剤容器の一形態を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明は、現像剤容器であって、現像剤を収容し開口部が設けられた収容部を構成する容器部材と、前記開口部に取り付けられる結合部材と、前記結合部材を介して前記容器部材に結合され、現像剤を外部に排出するための排出口と、前記収容部の前記開口部から前記排出口へ現像剤が通過可能に構成された通路と、を有するノズルと、を備え、前記容器部材及び前記結合部材の主成分は、紙であり、前記ノズルの主成分は、樹脂である、ことを特徴とする。
【０００６】
また、本発明は、現像剤容器であって、現像剤を収容し開口部が設けられた収容部を構成する容器部材と、前記開口部に取り付けられる結合部材と、前記結合部材を介して前記容器部材に結合され、現像剤を外部に排出するための排出口と、前記収容部の前記開口部から前記排出口へ現像剤が通過可能に構成された通路と、を有するノズルと、を備え、前記容器部材及び前記結合部材の主成分は、紙であり、前記ノズルの主成分は、樹脂であり、前記容器部材と前記ノズルが整列する整列方向における第１の位置において、前記整列方向に垂直な第１の断面における前記結合部材の断面二次極モーメントは、前記整列方向における第２の位置において、前記整列方向に垂直な第２の断面における前記容器部材の断面二次極モーメントよりも大きく、前記第２の位置は、前記第２の断面に前記結合部材が含まれない位置であって、前記第１の位置は、前記整列方向において前記第２の位置より前記開口部に近い位置である、ことを特徴とする。
【０００７】
また、本発明は、現像剤容器であって、現像剤を収容し開口部が設けられた収容部を構成する容器部材と、前記開口部に取り付けられる結合部材と、前記結合部材を介して前記容器部材に結合され、現像剤を外部に排出するための排出口と、前記収容部の前記開口部から前記排出口へ現像剤が通過可能に構成された通路と、を有するノズルと、を備え、前記容器部材は、第１のシートと第２のシートとが重ね合わされる縁部を有し、前記第１のシート及び前記第２のシートを含む複数のシートによって袋状に形成され、前記容器部材の前記縁部は、前記第１のシートの一端部を包むように前記第２のシートが折り返され、前記第１のシートの前記一端部と前記第２のシートとが接合されることで構成される、ことを特徴とする。
【０００８】
また、本発明は、現像剤容器であって、現像剤を収容し開口部が設けられた収容部を構成する容器部材と、前記開口部に取り付けられる結合部材と、前記結合部材を介して前記容器部材に結合され、現像剤を外部に排出するための排出口と、前記収容部の前記開口部から前記排出口へ現像剤が通過可能に構成された通路と、を有するノズルと、を備え、前記容器部材は、第１のシートと第２のシートとが重ね合わされる縁部を有し、前記第１のシート及び前記第２のシートを含む複数のシートによって袋状に形成され、前記容器部材の前記縁部は、互いに重ね合わされた前記第１のシート及び前記第２のシートの外面に塗布されることで形成される保護層を有する、ことを特徴とする。
【０００９】
また、本発明は、現像剤容器であって、現像剤を収容し開口部が設けられた収容部を構成する容器部材と、前記開口部に取り付けられる結合部材と、前記結合部材を介して前記容器部材に結合され、現像剤を外部に排出するための排出口と、前記収容部の前記開口部から前記排出口へ現像剤が通過可能に構成された通路と、を有するノズルと、を備え、前記容器部材は、第１のシートと第２のシートとが重ね合わされる縁部を有し、前記第１のシート及び前記第２のシートを含む複数のシートによって袋状に形成され、前記容器部材の前記縁部は、互いに重ね合わされた前記第１のシート及び前記第２のシートを挟持するクリップ部材を含む、ことを特徴とする。
【発明の効果】
【００１０】
本発明によると、現像剤容器の一形態を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
