公開番号2025150006
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024050639
出願日2024-03-27
発明の名称カートリッジ
出願人セイコーエプソン株式会社
代理人弁理士法人明成国際特許事務所
主分類B41J 2/175 20060101AFI20251002BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】供給口キャップが脱落することを抑制する。
【解決手段】液体導入部を備える液体噴射装置に着脱可能に装着されるカートリッジは、液体を収容する液体収容部と、液体収容部から液体導入部に液体を供給するための液体供給口であって、液体導入部に接続される液体供給口と、螺合によって液体供給口に固定される供給口キャップと、を備える。
【選択図】図8
特許請求の範囲【請求項１】
液体導入部を備える液体噴射装置に着脱可能に装着されるカートリッジであって、
液体を収容する液体収容部と、
前記液体収容部から前記液体導入部に前記液体を供給するための液体供給口であって、前記液体導入部に接続される液体供給口と、
螺合によって前記液体供給口に固定される供給口キャップと、を備える、カートリッジ。
続きを表示（約 1,500 文字）【請求項２】
液体導入部を備える液体噴射装置に着脱可能に装着されるカートリッジであって、
液体を収容する液体収容部と、
前記液体収容部から前記液体導入部に前記液体を供給するための液体供給口であって、前記液体導入部に接続される液体供給口と、
溶着によって前記液体供給口に固定される供給口キャップと、を備える、カートリッジ。
【請求項３】
液体導入部を備える液体噴射装置に着脱可能に装着されるカートリッジであって、
液体を収容する液体収容部を有する液体収容体と、
前記液体収容部から前記液体導入部に前記液体を供給するための液体供給口であって、前記液体導入部に接続される液体供給口と、
前記液体供給口に固定される供給口キャップと、
前記液体供給口と前記供給口キャップとを収容するアダプターと、
前記液体収容体および前記アダプターとは別体に構成され、前記液体収容体と前記アダプターとを固定する固定部材と、を備え
前記アダプターは、前記液体導入部が内部に配置される開口部と、前記供給口キャップの前記液体供給口からの離脱を規制するための規制部と、を有する、カートリッジ。
【請求項４】
請求項３に記載のカートリッジであって、
前記液体収容体は、第１側面と、前記第１側面と対向する第２側面と、前記第１側面と前記第２側面とを貫通する第１貫通孔と、を有し、
前記固定部材は、前記第１貫通孔を貫通しつつ前記第１貫通孔と前記アダプターとを接続することによって、前記液体収容体と前記アダプターとを固定するように構成されている、カートリッジ。
【請求項５】
請求項４に記載のカートリッジであって、
前記カートリッジは、前記開口部の開口面に直交する方向に見たときに、長手方向と短手方向とを有し、
前記第１貫通孔は、前記短手方向に前記液体収容体を貫通する、カートリッジ。
【請求項６】
請求項４に記載のカートリッジであって
前記アダプターは、第３側面と、前記第３側面と対向する第４側面と、前記第３側面と前記第４側面とを貫通する第２貫通孔と、を有し、
前記固定部材は、前記第１貫通孔と前記第２貫通孔とを貫通しつつ、前記第１貫通孔と前記第２貫通孔とを接続することによって、前記液体収容体と前記アダプターとを固定するように構成されている、カートリッジ。
【請求項７】
請求項３に記載のカートリッジであって、
前記カートリッジは、前記開口部の開口面に直交する方向に見たときに、長手方向と短手方向とを有し、
前記固定部材は、前記長手方向における第１位置において前記液体収容体と前記アダプターとを固定するための第１固定部材と、前記長手方向における第２位置において前記液体収容体と前記アダプターとを固定するための第２固定部材とを有し、
前記液体供給口は、前記第１位置と前記第２位置との間に位置する、カートリッジ。
【請求項８】
請求項３に記載のカートリッジであって、
前記規制部は、前記開口部の開口を区画する壁部から内方側に突出する１以上のリブによって構成され、
各前記リブは、前記開口部の開口面に直交する方向に見たときに、前記供給口キャップの少なくとも一部と重なる位置に配置される、カートリッジ。
【請求項９】
請求項３から８のいずれか一項に記載のカートリッジであって、
前記固定部材は、長さ調節が可能に構成されている、カートリッジ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、カートリッジに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、筐体カバーの開口部に設けられた複数のリブを有するカートリッジが開示されている。複数のリブは、平面視において、カートリッジの液体供給部の少なくとも一部と重なる位置に形成されている。複数のリブによって、筐体カバーから外方への液体供給部の飛び出しが制限され、液体供給部の飛び出しによるカートリッジからの液体の漏れが抑制される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１６０８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
液体供給部内に配置された流路形成用の部材が液体供給部外に飛び出すことを規制するために、液体供給部にキャップが取り付けられる場合がある。特許文献１では、こうしたキャップが液体供給部から脱落することを抑制する技術については、具体的に検討されていなかった。
【課題を解決するための手段】
【０００５】
本開示の第１の形態によれば、液体導入部を備える液体噴射装置に着脱可能に装着されるカートリッジが提供される。このカートリッジは、液体を収容する液体収容部と、前記液体収容部から前記液体導入部に前記液体を供給するための液体供給口であって、前記液体導入部に接続される液体供給口と、螺合によって前記液体供給口に固定される供給口キャップと、を備える。
【０００６】
本開示の第２の形態によれば、液体導入部を備える液体噴射装置に着脱可能に装着されるカートリッジが提供される。このカートリッジは、液体を収容する液体収容部と、前記液体収容部から前記液体導入部に前記液体を供給するための液体供給口であって、前記液体導入部に接続される液体供給口と、溶着によって前記液体供給口に固定される供給口キャップと、を備える。
【０００７】
本開示の第３の形態によれば、液体導入部を備える液体噴射装置に着脱可能に装着されるカートリッジが提供される。このカートリッジは、液体を収容する液体収容部を有する液体収容体と、前記液体収容部から前記液体導入部に前記液体を供給するための液体供給口であって、前記液体導入部に接続される液体供給口と、前記液体供給口に固定される供給口キャップと、前記液体供給口と前記供給口キャップとを収容するアダプターと、前記液体収容体および前記アダプターとは別体に構成され、前記液体収容体と前記アダプターとを固定する固定部材と、を備える。前記アダプターは、前記液体導入部が内部に配置される開口部と、前記供給口キャップの前記液体供給口からの離脱を規制するための規制部と、を有する。
【図面の簡単な説明】
【０００８】
第１実施形態における印刷システムの構成を示す斜視図である。

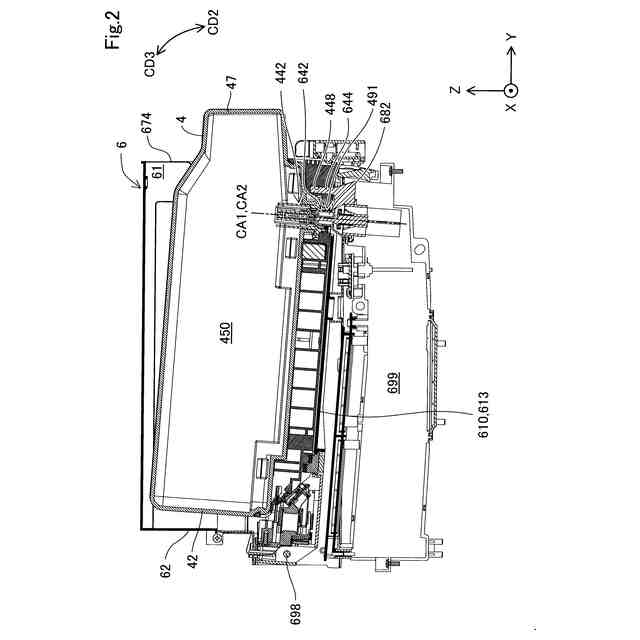

装着状態におけるカートリッジとカートリッジ装着部との断面図である。

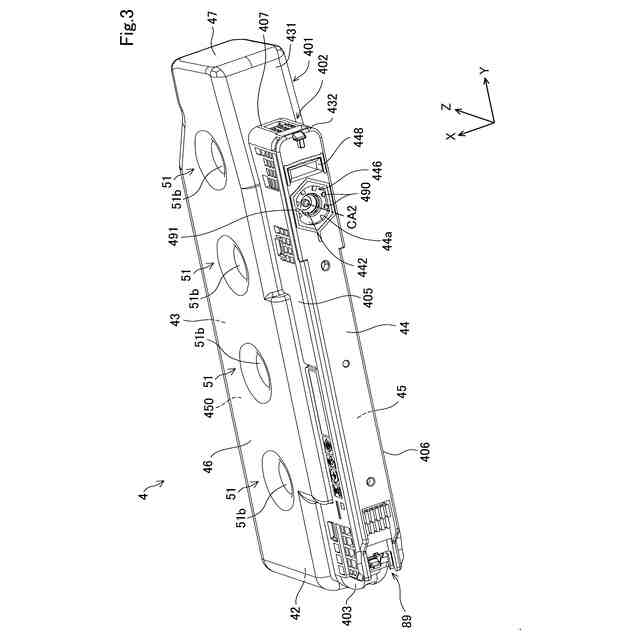

カートリッジの斜視図である。
カートリッジのカートリッジ装着部への装着過程を説明する図である。
非装着状態における、液体供給部の拡大断面図である。
リブ周辺の斜視図である。

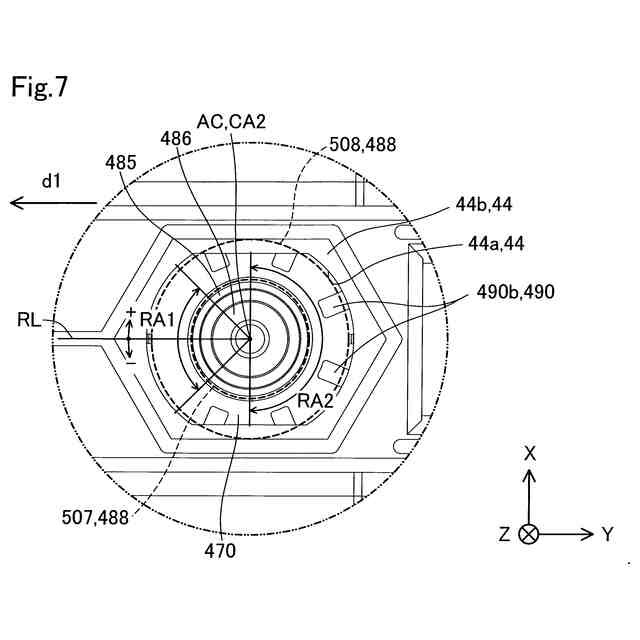

底壁の平面図である。

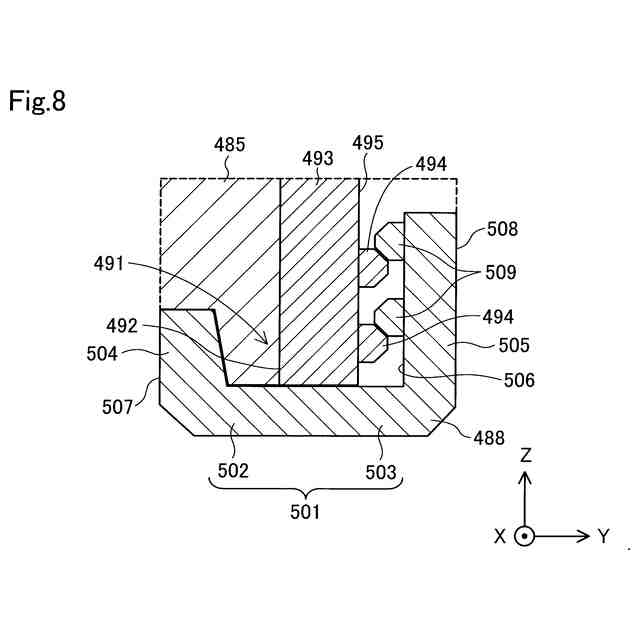

第１実施形態における供給口キャップの近傍を示す模式図である。

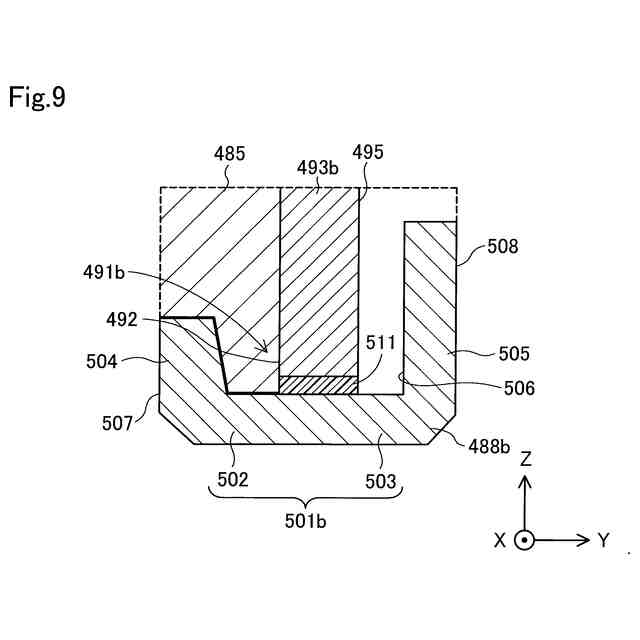

第２実施形態における供給口キャップの近傍を示す模式図である。
第３実施形態におけるカートリッジの側面図である。
第４実施形態におけるカートリッジの側面図である。
【発明を実施するための形態】
【０００９】
Ａ．第１実施形態：
図１は、第１実施形態における印刷システム１の構成を示す斜視図である。図１には、互いに直交する３つの空間軸であるＸＹＺ軸が描かれている。Ｘ軸，Ｙ軸，Ｚ軸の矢印が向いている方向は、それぞれＸ軸，Ｙ軸，Ｚ軸に沿った正の方向を示している。Ｘ軸，Ｙ軸，Ｚ軸に沿った正の方向を、それぞれ＋Ｘ方向，＋Ｙ方向，＋Ｚ方向とする。Ｘ軸，Ｙ軸，Ｚ軸の矢印が向いている方向と逆の方向が、それぞれＸ軸，Ｙ軸，Ｚ軸に沿った負の方向である。Ｘ軸，Ｙ軸，Ｚ軸に沿った負の方向を、それぞれ－Ｘ方向，－Ｙ方向，－Ｚ方向とする。Ｘ軸，Ｙ軸，Ｚ軸に沿った方向で正負を問わないものを、それぞれＸ方向，Ｙ方向，Ｚ方向とよぶ。これ以降に示す図及び説明についても同様である。
【００１０】
印刷システム１は、液体噴射装置としての印刷装置１０と、印刷装置１０に液体であるインクを供給する複数のカートリッジ４とを備える。本実施形態の印刷装置１０は、液体としてのインクを吐出ヘッド２２から吐出するインクジェットプリンターである。この印刷装置１０は、ポスター等の大判の用紙に印刷を行う大型のプリンターである。印刷装置１０は、カートリッジ装着部６と、キャリッジ２０と、吐出ヘッド２２と、駆動機構３０とを備える。カートリッジ装着部６には、収納しているインクの色が互いに異なる複数のカートリッジ４がそれぞれ着脱可能に装着される。
（【００１１】以降は省略されています）
