公開番号2025134638
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2025016611
出願日2025-02-04
発明の名称液体吐出ヘッド
出願人ブラザー工業株式会社
代理人
主分類B41J 2/14 20060101AFI20250909BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】高密度にノズルを配置し且つ共通流路の容積を確保しつつも大型化を抑制することが可能な液体吐出ヘッドを提供すること。
【解決手段】複数の個別流路列のうち第1個別流路列に含まれる第1圧力室16Aと、前記複数の個別流路列のうち前記第1個別流路列に隣接する第2個別流路列に含まれる第2圧力室16Bとは、前記第2方向に重なっている。前記第1個別流路列に含まれる第1ノズル15Aと、前記第2個別流路列に含まれる第2ノズル15Bとは、前記第2方向において前記共通流路12の一方に配置されている。前記第1ノズルは、前記第2方向において前記第2ノズルよりも前記共通流路の近くに配置され、且つ、前記上下方向において前記第2圧力室と重なっている。
【選択図】図5
特許請求の範囲【請求項１】
上下方向に直交する第１方向に延びる共通流路と、
ノズル及び前記ノズルに連通する圧力室をそれぞれ含む複数の個別流路であって前記共通流路とそれぞれ連通する複数の個別流路と、を有する流路部材を備え、
前記第１方向に配列された前記複数の個別流路をそれぞれ含む複数の個別流路列が、前記上下方向及び前記第１方向と直交する第２方向に並んでおり、
前記複数の個別流路列のうち第１個別流路列に含まれる第１圧力室と、前記複数の個別流路列のうち前記第１個別流路列に隣接する第２個別流路列に含まれる第２圧力室とは、前記第２方向に重なっており、
前記第１個別流路列に含まれる第１ノズルと、前記第２個別流路列に含まれる第２ノズルとは、前記第２方向において前記共通流路の一方に配置されており、
前記第１ノズルは、前記第２方向において前記第２ノズルよりも前記共通流路の近くに配置され、且つ、前記上下方向において前記第２圧力室と重なっていることを特徴とする液体吐出ヘッド。
続きを表示（約 1,800 文字）【請求項２】
前記複数の個別流路に含まれる複数の前記圧力室は、前記流路部材の表面に開口しており、
前記表面に配置され、前記複数の圧力室のそれぞれと前記上下方向に重なる複数のアクチュエータ部を有するアクチュエータ部材をさらに備えていることを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項３】
前記第１個別流路列に含まれる第１個別流路は、前記第１ノズルから前記上下方向に延びる第１上下流路と、前記第１圧力室と前記第１上下流路とに連通する第１連通流路とを含み、
前記第１連通流路は、前記第２圧力室よりも下方において、屈曲せずに前記第２方向及び前記上下方向に交差する第３方向に延びていることを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項４】
前記第１圧力室及び前記第１連通流路が前記共通流路と前記上下方向に重なっており、前記共通流路の上面は、前記第１連通流路と重なる領域に、当該共通流路内に突出する凸部を有することを特徴とする請求項３に記載の液体吐出ヘッド。
【請求項５】
前記第１個別流路列に含まれる第１個別流路と、前記第２個別流路列に含まれる第２個別流路とは、流路抵抗が互いに同じであることを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項６】
前記第１個別流路列に含まれる第１個別流路と、前記第２個別流路列に含まれる第２個別流路とは、イナータンスが互いに同じであることを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項７】
前記第１個別流路は、前記第１圧力室と前記共通流路とを繋ぐ第１接続流路を含み、
前記第２個別流路は、前記第２圧力室と前記共通流路とを繋ぐ第２接続流路を含み、
前記第１接続流路及び前記第２接続流路は、流路長が互いに同じであり、且つ、流路幅が互いに同じであることを特徴とする請求項５に記載の液体吐出ヘッド。
【請求項８】
前記複数の個別流路列のうち第３個別流路列に含まれる第３圧力室と、前記複数の個別流路列のうち前記第３個別流路列に隣接する第４個別流路列に含まれる第４圧力室とは、前記第２方向に重なっており、
前記第３個別流路列に含まれる第３ノズルと、前記第４個別流路列に含まれる第４ノズルとは、前記第２方向において前記共通流路の他方に配置されており、
前記第３ノズルは、前記第２方向において前記第４ノズルよりも前記共通流路の近くに配置され、且つ、前記上下方向において前記第４圧力室と重なっており、
前記第１個別流路と、前記第３個別流路列に含まれる第３個別流路とは、流路構成が互いに同じであり、
前記第２個別流路と、前記第４個別流路列に含まれる第４個別流路とは、流路構成が互いに同じであることを特徴とする請求項５に記載の液体吐出ヘッド。
【請求項９】
前記第１個別流路は、前記第１ノズルから前記上下方向に延びる第１上下流路と、前記第１圧力室と前記第１上下流路とに連通する第１連通流路とを含み、
前記第２個別流路は、前記第２圧力室と前記第２ノズルとに連通する第２上下流路であって、前記第２ノズルから前記上下方向に延び前記第１上下流路よりも前記上下方向の長さが長い第２上下流路を含み、
前記第１連通流路は、前記上下方向に直交する第４方向に延びる部分を有することを特徴とする請求項５に記載の液体吐出ヘッド。
【請求項１０】
前記第１個別流路列に含まれる第１個別流路は、前記第１ノズルから前記上下方向に延びる第１上下流路と、前記第１圧力室と前記第１上下流路とに連通する第１連通流路とを含み、
前記第２個別流路列に含まれる第２個別流路は、前記第２圧力室と前記第２ノズルとに連通する第２上下流路であって、前記第２ノズルから前記上下方向に延び前記第１上下流路よりも前記上下方向の長さが長い第２上下流路を含み、
前記第１連通流路は、前記第１上下流路の流路幅よりも小さい流路幅を有し、
前記第２上下流路の上部は、当該第２上下流路の前記上部以外の流路幅よりも小さい流路幅を有することを特徴とする請求項１に記載の液体吐出ヘッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ノズルから液体を吐出させる液体吐出ヘッドに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１には、上下に重なって配置された２つのインクプール（共通流路）と、ノズル及びノズルに連通する圧力室をそれぞれ含む複数の個別流路とを含むインクジェット記録ヘッドについて記載されている。インクジェット記録ヘッドにおいては、複数の個別流路が上方のインクプールとそれぞれ連通する複数の第１個別流路と下方のインクプールとそれぞれ連通する複数の第２個別流路とを含み、これら第１個別流路及び第２個別流路が部分的に上下に重なって配置され、複数のノズルが高密度で配置されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１４６０１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載のインクジェット記録ヘッドにおいては、複数のインクプールが上下に重なるように配置され、しかもインクプール間には第２個別流路の圧力室が配置されている。このため、インクジェット記録ヘッドの高さが大型化する。このインクジェット記録ヘッドの高さを小さくするため、インクプールの高さを小さくすると、インクプールの容積が小さくなってインクプールから各個別流路へのインク供給不足が生じる。
【０００５】
そこで、本発明の目的は、高密度にノズルを配置し且つ共通流路の容積を確保しつつも大型化を抑制することが可能な液体吐出ヘッドを提供することである。
【課題を解決するための手段】
【０００６】
本発明の態様に従えば、上下方向に直交する第１方向に延びる共通流路と、
ノズル及び前記ノズルに連通する圧力室をそれぞれ含む複数の個別流路であって前記共通流路とそれぞれ連通する複数の個別流路と、を有する流路部材を備える液体吐出ヘッドが提供される。前記第１方向に配列された前記複数の個別流路をそれぞれ含む複数の個別流路列が、前記上下方向及び前記第１方向と直交する第２方向に並んでいる。前記複数の個別流路列のうち第１個別流路列に含まれる第１圧力室と、前記複数の個別流路列のうち前記第１個別流路列に隣接する第２個別流路列に含まれる第２圧力室とは、前記第２方向に重なっている。前記第１個別流路列に含まれる第１ノズルと、前記第２個別流路列に含まれる第２ノズルとは、前記第２方向において前記共通流路の一方に配置されている。前記第１ノズルは、前記第２方向において前記第２ノズルよりも前記共通流路の近くに配置され、且つ、前記上下方向において前記第２圧力室と重なっている。
【発明の効果】
【０００７】
本発明の液体吐出ヘッドによれば、第１ノズルが上下方向において第２圧力室に重なるので、第１個別流路列に含まれる第１圧力室と第１ノズルとに連通する連通流路の一部も第２圧力室と上下方向に重なる。このことは、同じ共通流路に接続された複数の個別流路を高密度に配置することに寄与している。これにより、複数のノズルを高密度に配置し且つ共通流路の第２方向の長さ（流路幅）及び高さを維持し共通流路の容積を確保しつつも流路部材の大型化を抑制することに寄与することができる。
【図面の簡単な説明】
【０００８】

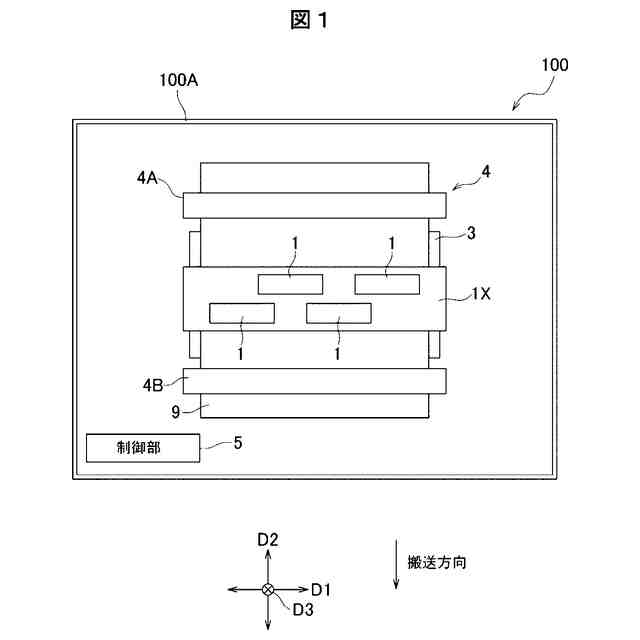

ヘッド１を含むプリンタの平面図である。

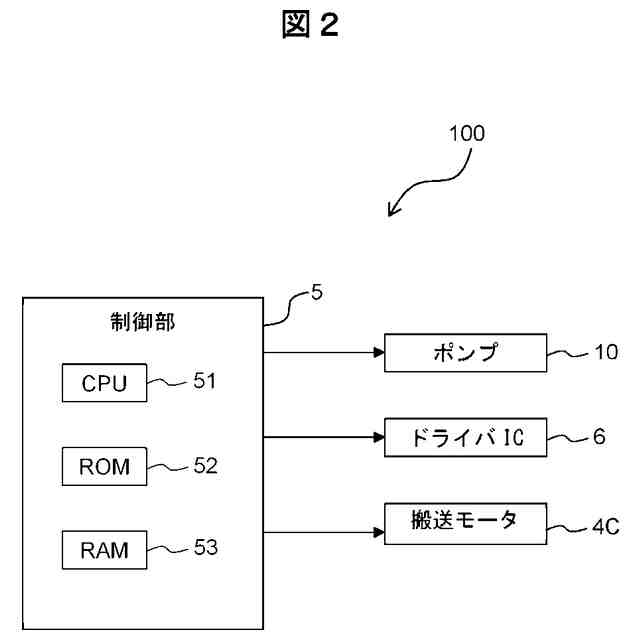

プリンタの電気的構成を示すブロック図である。

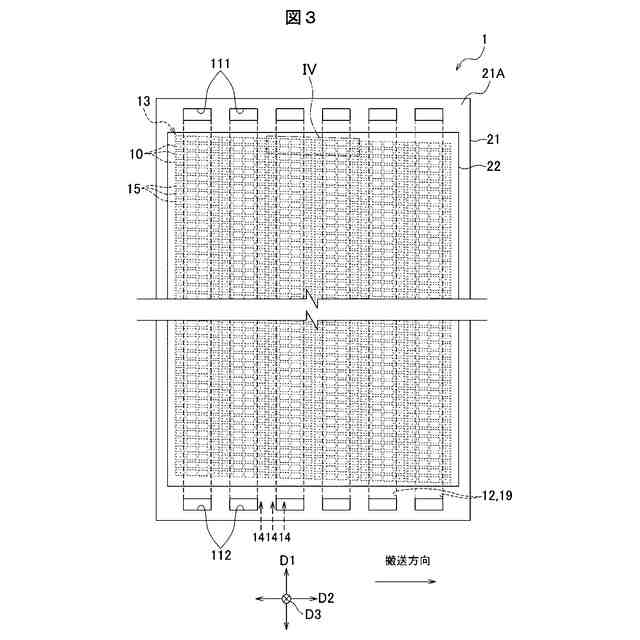

ヘッド１の平面図である。
流路部材の上面における図３に示す領域IVの拡大図である。

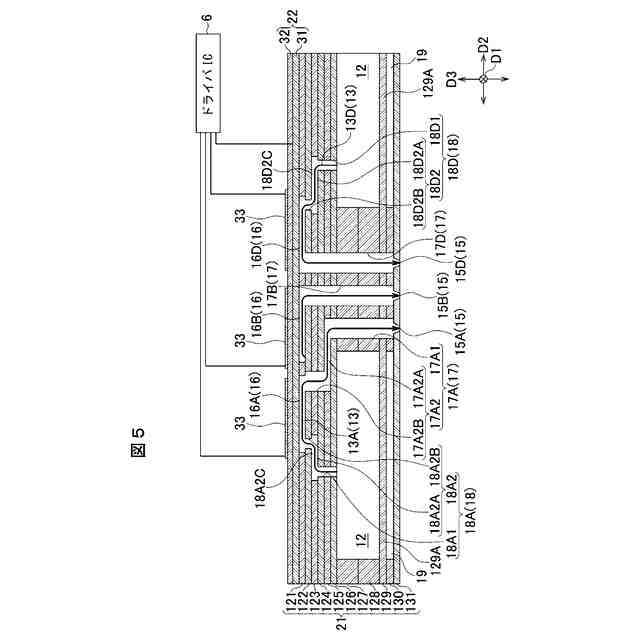

図４のＶ－Ｖ線に沿ったヘッドの断面図である。

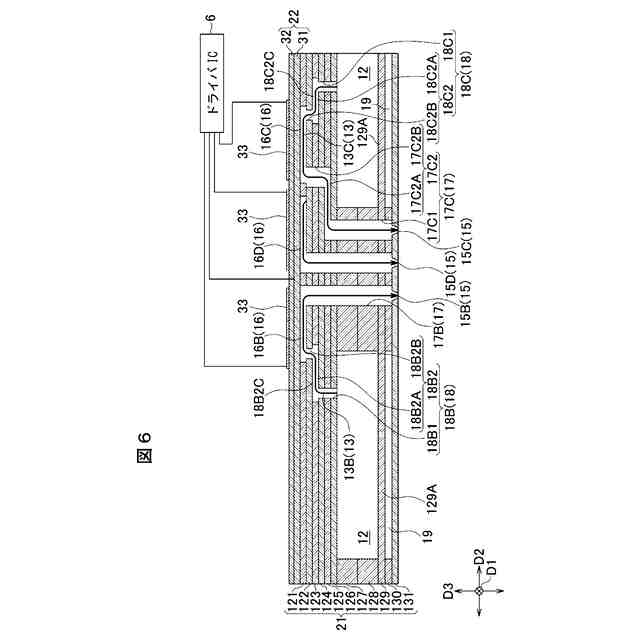

図４のVI－VI線に沿ったヘッドの断面図である。
ヘッド１の要部縦断面図である。
【０００９】

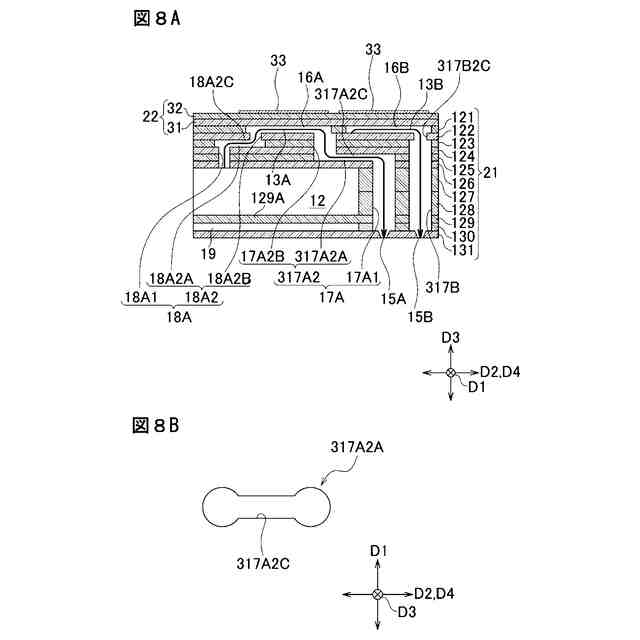

（ａ）はヘッド１の要部縦断面図であり、（ｂ）は図８（ａ）中に示す水平部３１７Ａ２Ａの平面図である。

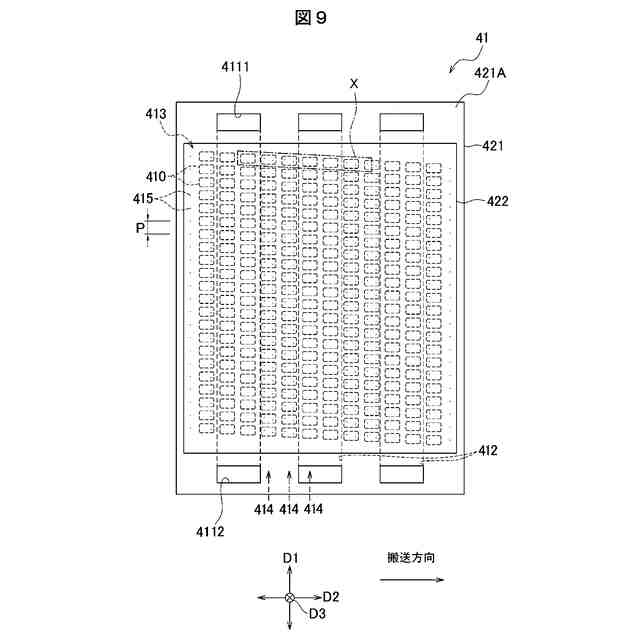

ヘッド４０１の平面図である。
流路部材の上面における図９に示す領域IVの拡大図である。
（ａ）は図１０のＸＩＡ－ＸＩＡ線に沿ったヘッドの断面図であり、（ｂ）は図１０のＸＩＢ－ＸＩＢ線に沿ったヘッドの断面図である。
（ａ）は図１０のＸＩＩＡ－ＸＩＩＡ線に沿ったヘッドの断面図であり、（ｂ）は図１０のＸＩＩＢ－ＸＩＩＢ線に沿ったヘッドの断面図である。
図１０に示す４つの第１個別流路～第４個別流路及び２つの共通流路を示す拡大図である。
（ａ）はヘッド４０１が上下方向に直交する面において第１方向に対して所定角度θだけ傾いたときの第１ノズル～第４ノズルの配置状況を示す図であり、（ｂ）は他のヘッドが上下方向に直交する面において第１方向に対して所定角度θだけ傾いたときの第１ノズル～第４ノズルの配置状況を示す図である。
【発明を実施するための形態】
【００１０】
＜第１実施形態＞
先ず、図１を参照し、第１実施形態に係るヘッド１を備えたプリンタ１００の全体構成について説明する。なお、以下の説明において、第１方向Ｄ１及び第２方向Ｄ２は、水平方向であり、上下方向Ｄ３に直交する。本実施形態における上下方向Ｄ３は鉛直方向に沿っているが、鉛直方向及び水平方向に対して交差する上下方向であってもよい。第１方向Ｄ１は第２方向Ｄ２と直交する。
（【００１１】以降は省略されています）
