公開番号2025151057
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052288
出願日2024-03-27
発明の名称ダンパ部材、液体吐出ヘッド、液体吐出装置及び記録装置
出願人京セラ株式会社
代理人弁理士法人三協国際特許事務所
主分類B41J 2/14 20060101AFI20251002BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】弾性フィルムの接合不良を抑制することが可能なダンパ部材、それを備えた液体吐出ヘッド、液体吐出装置及び記録装置を提供する。

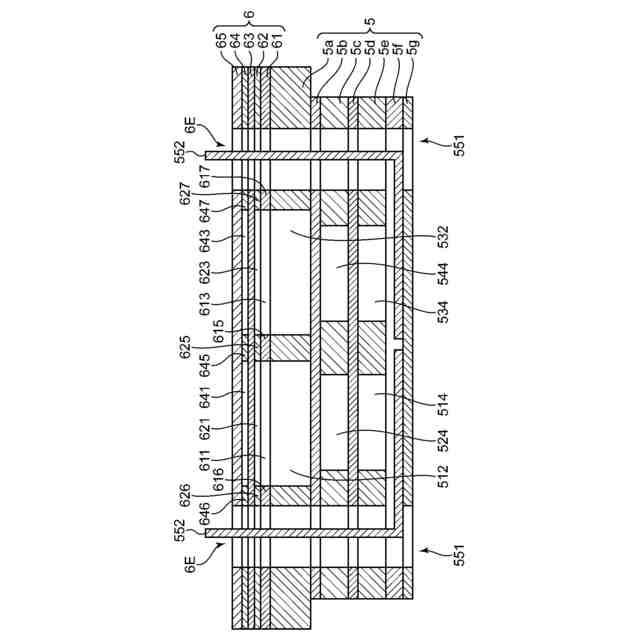

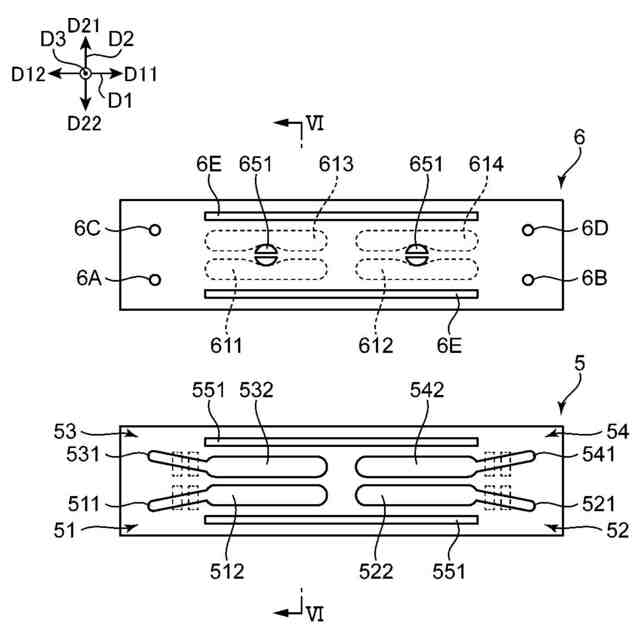

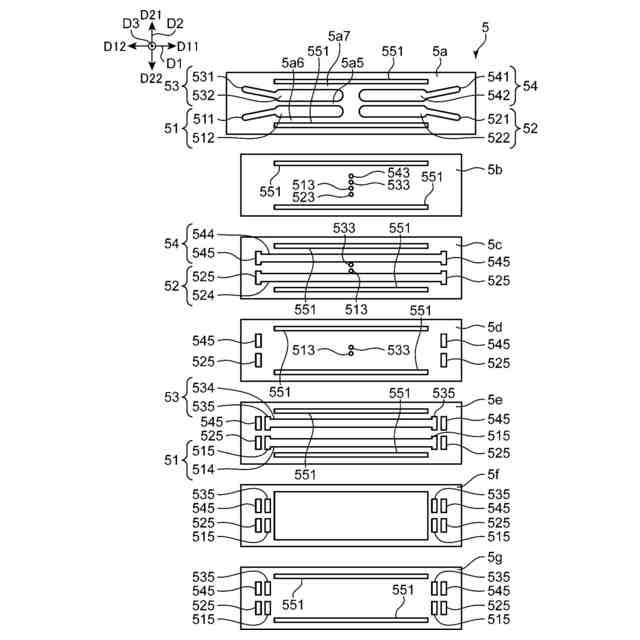

【解決手段】ダンパ部材6は、液体吐出ヘッド2において第2流路部材5の上に配置される部材である。ダンパ部材6では、第1ダンパプレート61と弾性フィルム63とが第1接合シート62により接合されている。第1接合シート62は、第1ダンパプレート61の隔壁部615と弾性フィルム63とを接合する隔壁接合部625と、第1ダンパプレート61の第1周壁部616と弾性フィルム63とを接合する第1周壁接合部626と、第1ダンパプレート61の第2周壁部617と弾性フィルム63とを接合する第2周壁接合部627と、第1周壁接合部626、隔壁接合部625及び第2周壁接合部627を互いに接続する接続部628と、を有している。

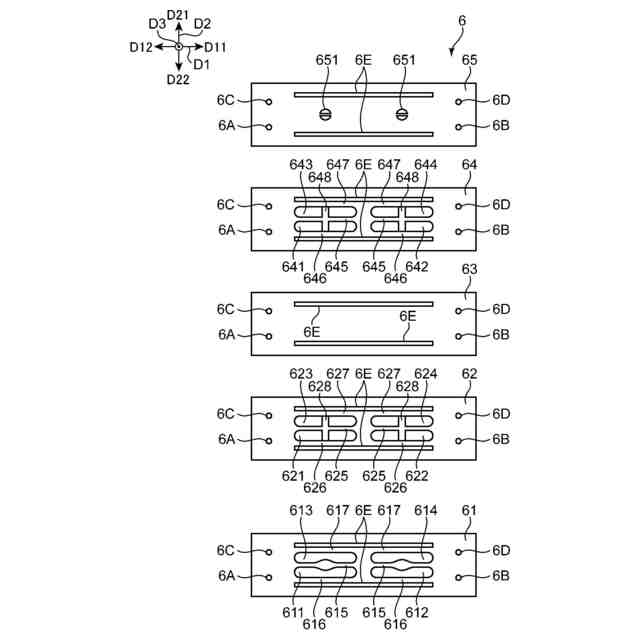

【選択図】図8
特許請求の範囲【請求項１】
平面視したとき、幅方向と、前記幅方向と直交する長手方向とに延び、前記長手方向が前記幅方向よりも長い液体吐出ヘッドにおいて、前記幅方向に互いに離れて配置されて液体を収容可能な第１収容室及び第２収容室が形成された流路部材の上に配置されるダンパ部材であって、
前記第１収容室に連通する第１ダンパ開口と、前記第２収容室に連通し前記第１ダンパ開口に対して前記幅方向に離れて配置される第２ダンパ開口とを有する第１ダンパプレートと、
前記第１ダンパプレートを上方から覆う、弾性変形可能な弾性フィルムと、
前記第１ダンパプレートと前記弾性フィルムとの間に配置され、前記第１ダンパプレートと前記弾性フィルムとを接合するシートであって、前記第１ダンパ開口に重なる領域に形成された第１シート開口と、前記第２ダンパ開口に重なる領域に形成された第２シート開口と、を有する第１接合シートと、を備え、

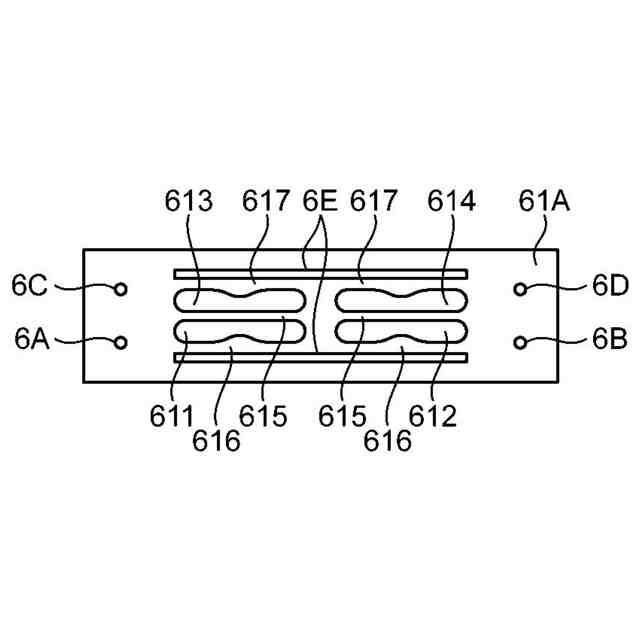

前記第１ダンパプレートは、前記幅方向において、前記第１ダンパ開口と前記第２ダンパ開口との間で前記長手方向に延びる隔壁部と、前記第１ダンパ開口の前記隔壁部とは反対側で前記長手方向に延びる第１周壁部と、前記第２ダンパ開口の前記隔壁部とは反対側で前記長手方向に延びる第２周壁部と、を有しており、
前記第１接合シートは、
前記隔壁部に沿って前記長手方向に延び、前記隔壁部と前記弾性フィルムとを接合する隔壁接合部と、
前記第１周壁部に沿って前記長手方向に延び、前記第１周壁部と前記弾性フィルムとを接合する第１周壁接合部と、
前記第２周壁部に沿って前記長手方向に延び、前記第２周壁部と前記弾性フィルムとを接合する第２周壁接合部と、
前記第１シート開口及び前記第２シート開口に亘って前記幅方向に延び、前記第１周壁接合部、前記隔壁接合部及び前記第２周壁接合部を互いに接続する接続部と、を有している、ダンパ部材。
続きを表示（約 1,500 文字）【請求項２】
前記隔壁部は、前記長手方向において、中央領域が端部領域よりも幅広の形状となっている幅広部を有している、請求項１に記載のダンパ部材。
【請求項３】
前記第１周壁部は、前記隔壁部の前記幅広部と対向するように、前記第１ダンパ開口の側に突出している形状を有しており、
前記第２周壁部は、前記隔壁部の前記幅広部と対向するように、前記第２ダンパ開口の側に突出している形状を有している、請求項２に記載のダンパ部材。
【請求項４】
前記第１周壁部は、前記長手方向において、中央領域が前記第１ダンパ開口の側に突出している形状を有しており、
前記第２周壁部は、前記長手方向において、中央領域が前記第２ダンパ開口の側に突出している形状を有している、請求項１に記載のダンパ部材。
【請求項５】
前記弾性フィルムを上方から覆う第２ダンパプレートと、
前記第２ダンパプレートと前記弾性フィルムとの間に配置され、前記第２ダンパプレートと前記弾性フィルムとを接合する第２接合シートと、を更に備え、
前記弾性フィルムは、前記第１接合シート及び前記第２接合シートを介して前記第１ダンパプレートと前記第２ダンパプレートとの間に挟持されている、請求項１に記載のダンパ部材。
【請求項６】
前記第２接合シートは、
前記第１ダンパ開口に重なる領域に形成された第２接合シート第１シート開口と、
前記第２ダンパ開口に重なる領域に形成された第２接合シート第２シート開口と、
前記隔壁部に沿って前記長手方向に延び、前記弾性フィルムの前記隔壁部と接合している部分の反対の面と、前記第２ダンパプレートとを接合する第２接合シート隔壁接合部と、
前記第１周壁部に沿って前記長手方向に延び、前記弾性フィルムの前記第１周壁部と接合している部分の反対の面と、前記第２ダンパプレートとを接合する第２接合シート第１周壁接合部と、
前記第２周壁部に沿って前記長手方向に延び、前記弾性フィルムの前記第２周壁部と接合している部分の反対の面と、前記第２ダンパプレートとを接合する第２接合シート第２周壁接合部と、
前記第２接合シート第１シート開口及び前記第２接合シート第２シート開口に亘って前記幅方向に延び、前記第２接合シート第１周壁接合部、前記第２接合シート隔壁接合部及び前記第２接合シート第２周壁接合部を互いに接続する第２接合シート接続部と、を有している、請求項５に記載のダンパ部材。
【請求項７】
前記接続部と、前記第２接合シート接続部とが重なって配置されている、請求項６に記載のダンパ部材。
【請求項８】
前記第１ダンパプレート及び前記第２ダンパプレートは、金属材料により構成されており、
前記第１接合シート及び前記第２接合シートは、樹脂材料により構成されている、請求項５に記載のダンパ部材。
【請求項９】
平面視したとき、幅方向と、前記幅方向と直交する長手方向とに延び、前記長手方向が前記幅方向よりも長い形状を有し、液体を吐出可能な液体吐出ヘッドであって、
前記幅方向に互いに離れて配置され、前記液体を収容可能な第１収容室及び第２収容室が形成された流路部材と、
前記流路部材の上に配置される、請求項１～８のいずれか１項に記載のダンパ部材と、を備える、液体吐出ヘッド。
【請求項１０】
請求項９に記載の液体吐出ヘッドと、
前記液体吐出ヘッドの前記流路部材における前記第１収容室及び前記第２収容室の各々に液体を供給する供給部と、を備える、液体吐出装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ダンパ部材、それを備えた液体吐出ヘッド、液体吐出装置及び記録装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、液体吐出ヘッドを備えた液体吐出装置が知られている。液体吐出ヘッドでは、液体の吐出に伴い圧力変動が生じることで吐出特性に影響を及ぼすクロストークと呼ばれる現象がある。クロストークによって、吐出速度または吐出量の変動が生じ、画像の品質が低下することがある。
【０００３】
クロストークを抑制可能な液体吐出ヘッドが、例えば特許文献１に開示されている。特許文献１に開示される液体吐出ヘッドは、支持部材に接合されたダンパ部材を備えている。ダンパ部材は、液体が収容される液室の壁面の一部を形成する弾性フィルム（ダンパ膜）を有している。ダンパ部材では、弾性フィルムの振動が減衰することにより、液室に生じた圧力変動を減衰させることができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１２７７１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
１つの液体吐出ヘッドから複数種類の液体を吐出させる場合がある。この場合、複数の液室を設ける必要がある。その際、液体吐出ヘッドの幅方向に互いに離れて複数の液室を設けることが考えられる。このような場合には、幅方向に互いに隣り合う液室間を隔てる隔壁部分の幅が狭くなるため、当該隔壁部分と弾性フィルムとの間の接合不良が生じ易くなり、各液室に生じる圧力変動を減衰させる効果が得られない虞がある。
【０００６】
本発明の目的は、弾性フィルムの接合不良を抑制することが可能なダンパ部材、それを備えた液体吐出ヘッド、液体吐出装置及び記録装置を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の一の局面に係るダンパ部材は、平面視したとき、幅方向と、前記幅方向と直交する長手方向とに延び、前記長手方向が前記幅方向よりも長い液体吐出ヘッドにおいて、前記幅方向に互いに離れて配置されて液体を収容可能な第１収容室及び第２収容室が形成された流路部材の上に配置されるダンパ部材である。このダンパ部材は、前記第１収容室に連通する第１ダンパ開口と、前記第２収容室に連通し前記第１ダンパ開口に対して前記幅方向に離れて配置される第２ダンパ開口とを有する第１プレートと、前記第１プレートを上方から覆う、弾性変形可能な弾性フィルムと、前記第１プレートと前記弾性フィルムとの間に配置され、前記第１プレートと前記弾性フィルムとを接合するシートであって、前記第１ダンパ開口に重なる領域に形成された第１シート開口と、前記第２ダンパ開口に重なる領域に形成された第２シート開口と、を有する第１接合シートと、を備える。前記第１プレートは、前記幅方向において、前記第１ダンパ開口と前記第２ダンパ開口との間で前記長手方向に延びる隔壁部と、前記第１ダンパ開口の前記隔壁部とは反対側で前記長手方向に延びる第１周壁部と、前記第２ダンパ開口の前記隔壁部とは反対側で前記長手方向に延びる第２周壁部と、を有している。前記第１接合シートは、前記隔壁部に沿って前記長手方向に延び、前記隔壁部と前記弾性フィルムとを接合する隔壁接合部と、前記第１周壁部に沿って前記長手方向に延び、前記第１周壁部と前記弾性フィルムとを接合する第１周壁接合部と、前記第２周壁部に沿って前記長手方向に延び、前記第２周壁部と前記弾性フィルムとを接合する第２周壁接合部と、前記第１シート開口及び前記第２シート開口に亘って前記幅方向に延び、前記第１周壁接合部、前記隔壁接合部及び前記第２周壁接合部を互いに接続する接続部と、を有している。
【０００８】

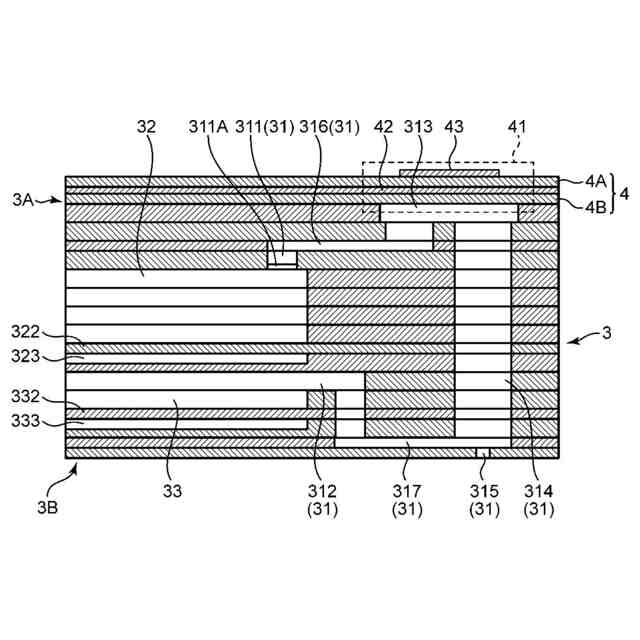

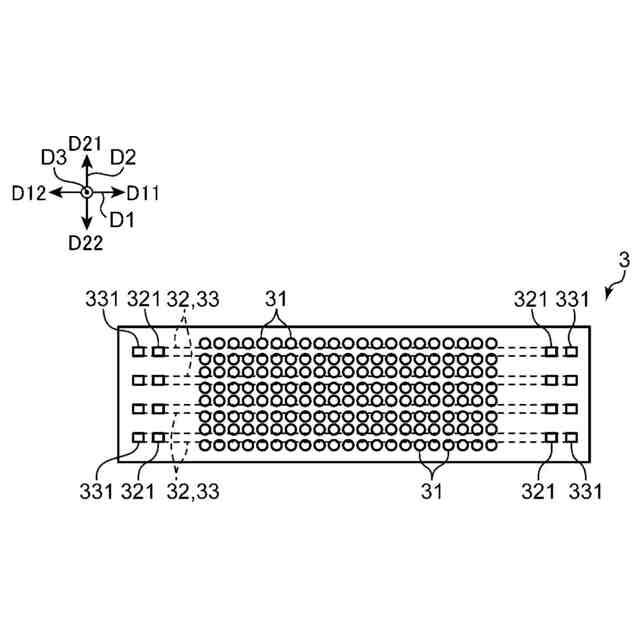

本発明の他の局面に係る液体吐出ヘッドは、平面視したとき、幅方向と、前記幅方向と直交する長手方向とに延び、前記長手方向が前記幅方向よりも長い形状を有し、液体を吐出可能な液体吐出ヘッドである。この液体吐出ヘッドは、前記幅方向に互いに離れて配置され、前記液体を収容可能な第１収容室及び第２収容室が形成された流路部材と、前記流路部材の上に配置される、上記のダンパ部材と、を備える。
【０００９】

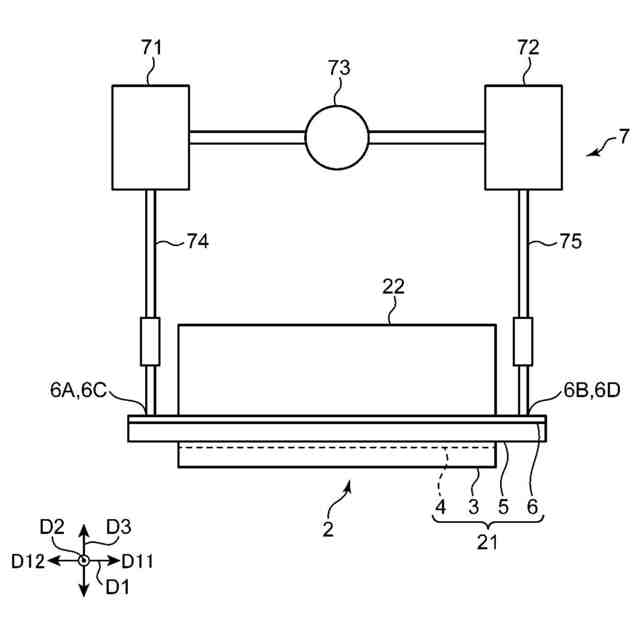

また、本発明の他の局面に係る液体吐出装置は、上記の液体吐出ヘッドと、前記液体吐出ヘッドの前記流路部材における前記第１収容室及び前記第２収容室の各々に液体を供給する供給部と、を備える。
【００１０】

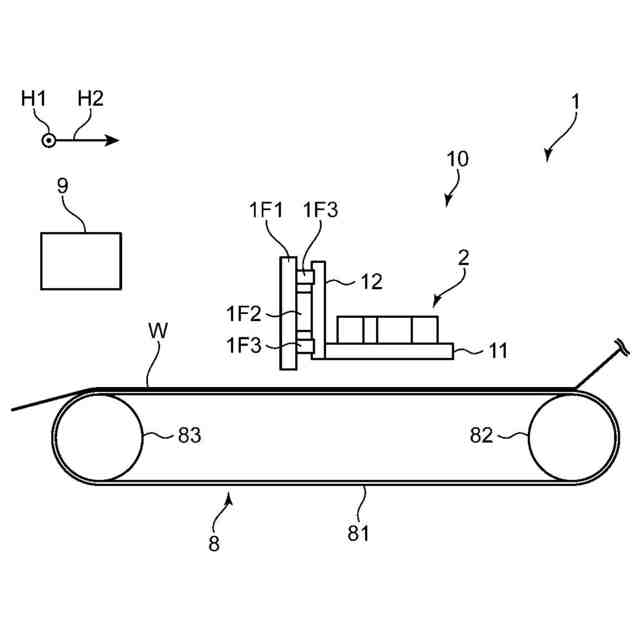

また、本発明の他の局面に係る記録装置は、上記の液体吐出ヘッドと、前記液体吐出ヘッドから吐出した液体を着弾させる記録媒体と前記液体吐出ヘッドとを相対移動させる移動部と、を備える。
【発明の効果】
（【００１１】以降は省略されています）
