公開番号2025151337
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052705
出願日2024-03-28
発明の名称制御装置、プログラム及び方法
出願人日本電気株式会社
代理人個人,個人
主分類H04L 43/04 20220101AFI20251002BHJP(電気通信技術)
要約【課題】評価精度を向上させることができる、制御装置、プログラム及び方法を提供する。
【解決手段】制御装置は、評価対象の品質に関わる複数の項目にそれぞれ対応する複数の測定値を含む測定値セットを取得する取得部と、前記測定値セットの複数の測定値に基づいて、前記測定値セットの総合的な評価指標である総合評価値を算出する第1算出部と、を具備する。
【選択図】図1
特許請求の範囲【請求項１】
評価対象の品質に関わる複数の項目にそれぞれ対応する複数の測定値を含む測定値セットを取得する取得部と、
前記測定値セットの複数の測定値に基づいて、前記測定値セットの総合的な評価指標である総合評価値を算出する第１算出部と、
を具備する制御装置。
続きを表示（約 1,500 文字）【請求項２】
前記第１算出部は、前記測定値セットの複数の測定値の総和を、前記総合評価値として算出する、
請求項１記載の制御装置。
【請求項３】
前記複数の項目における項目の数は、３つ以上であり、
前記第１算出部は、
前記複数の項目にそれぞれ対応する複数の軸を有するレーダチャートに、前記測定値セットの複数の測定値にそれぞれ対応する複数の値をプロットするレーダチャート作成部と、
前記レーダチャートにプロットされた複数の点における各隣接する２点を結んでできる図形の面積を、前記総合評価値として算出する面積算出部と、
を具備する、
請求項１記載の制御装置。
【請求項４】
前記複数の項目における項目の数は、４つ以上であり、
前記複数の項目のうちの第１項目と前記レーダチャートにおいて前記第１項目に対応する第１軸に隣接する第２軸に対応する第２項目との相関は、前記第１項目と前記第１軸に隣接しない第３軸に対応する第３項目との相関よりも高い、
請求項３記載の制御装置。
【請求項５】
前記レーダチャートの各軸は、複数のプロット候補点を有し、
前記レーダチャート作成部は、各項目についての複数の測定値範囲と各測定値範囲に応じたプロット点候補との対応関係に基づいて、各項目についての測定値が含まれる測定値範囲に対応するプロット候補点にプロットする、
請求項３記載の制御装置。
【請求項６】
前記第１算出部は、
各レーダチャートが前記複数の項目にそれぞれ対応する複数の軸を有し且つ互いに前記複数の軸の並ぶ順番が異なる、複数のレーダチャートのそれぞれに、前記測定値セットの複数の測定値にそれぞれ対応する複数の値をプロットするレーダチャート作成部と、
前記複数のレーダチャートのそれぞれについてプロットされた複数の点における各隣接する２点を結んでできる図形の面積を算出し、前記複数のレーダチャートについて算出された複数の面積の総和又は総和の平均を、前記総合評価値として算出する面積算出部と、
を具備する、
請求項１記載の制御装置。
【請求項７】
前記取得部は、所定の期間において所定時間間隔ごとに前記測定値セットを取得することにより、複数の測定値セットを取得し、
前記第１算出部は、各測定値セットについて前記総合評価値を算出し、
前記制御装置は、前記複数の測定値セットについて算出された複数の総合評価値を積算することによって、総合評価値積算値を算出する第２算出部をさらに具備する、
請求項１から６のいずれか１項に記載の制御装置。
【請求項８】
前記複数の項目は、帯域、遅延、輻輳、パケットロス、回線断、及びゆらぎのうちの２つ以上である、
請求項１からの６のいずれか１項に記載の制御装置。
【請求項９】
評価対象の品質に関わる複数の項目にそれぞれ対応する複数の測定値を含む測定値セットを取得することと、
前記測定値セットの複数の測定値に基づいて、前記測定値セットの総合的な評価指標である総合評価値を算出することと、
を含む処理を、制御装置に実行させるプログラム。
【請求項１０】
評価対象の品質に関わる制御装置が実行する方法であって、
複数の項目にそれぞれ対応する複数の測定値を含む測定値セットを取得することと、
前記測定値セットの複数の測定値に基づいて、前記測定値セットの総合的な評価指標である総合評価値を算出することと、
を含む方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、制御装置、プログラム及び方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ネットワーク内におけるトラヒック流量などの複数の評価値を用いて、サービス品質を評価する方法が提案されている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５―９１０１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に開示されている技術では、複数の評価値のそれぞれを個別に用いて品質を評価している。すなわち、特許文献１に開示されている技術では、評価対象の総合的な評価指標について検討されていない。このため、特許文献１に開示されている技術では、特定の評価値に偏った評価となり、評価精度が低下する可能性がある。
【０００５】
本開示の目的は、評価精度を向上させることができる、制御装置、プログラム及び方法を提供することにある。なお、この目的は、本明細書に開示される複数の実施形態が達成しようとする複数の目的の１つに過ぎないことに留意されるべきである。その他の目的又は課題と新規な特徴は、本明細書の記述又は添付図面から明らかにされる。
【課題を解決するための手段】
【０００６】
本開示の制御装置は、
評価対象の品質に関わる複数の項目にそれぞれ対応する複数の測定値を含む測定値セットを取得する取得部と、
前記測定値セットの複数の測定値に基づいて、前記測定値セットの総合的な評価指標である総合評価値を算出する第１算出部と、
を具備する。
【０００７】
本開示のプログラムは、
評価対象の品質に関わる複数の項目にそれぞれ対応する複数の測定値を含む測定値セットを取得することと、
前記測定値セットの複数の測定値に基づいて、前記測定値セットの総合的な評価指標である総合評価値を算出することと、
を含む処理を、制御装置に実行させる。
【０００８】
本開示の方法は、
評価対象の品質に関わる制御装置が実行する方法であって、
複数の項目にそれぞれ対応する複数の測定値を含む測定値セットを取得することと、
前記測定値セットの複数の測定値に基づいて、前記測定値セットの総合的な評価指標である総合評価値を算出することと、
を含む。
【発明の効果】
【０００９】
本開示により、品質評価精度を向上させることができる、制御装置、プログラム及び方法を提供することができる。
【図面の簡単な説明】
【００１０】
本開示の制御装置の一例を示すブロック図である。
本開示の制御装置の処理動作の一例を示すフローチャートである。

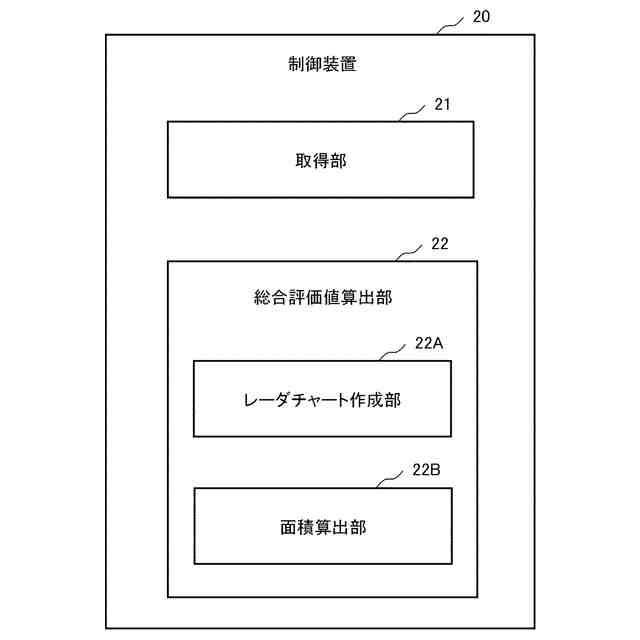

本開示の制御装置の他の一例を示すブロック図である。
レーダチャートの一例を示す図である。
本開示の制御装置の処理動作の他の一例を示すフローチャートである。
本開示の制御装置の他の一例を示すブロック図である。
本開示の制御装置の処理動作の他の一例を示すフローチャートである。
本開示の制御装置の他の一例を示すブロック図である。
制御装置の構成例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
