公開番号2025151602
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053118
出願日2024-03-28
発明の名称二酸化炭素回収装置
出願人本田技研工業株式会社
代理人個人,個人
主分類B01D 53/04 20060101AFI20251002BHJP(物理的または化学的方法または装置一般)
要約【課題】複雑な部品を追加することなく、二酸化炭素の回収率を効果的に向上させることができる二酸化炭素回収装置を提供すること。

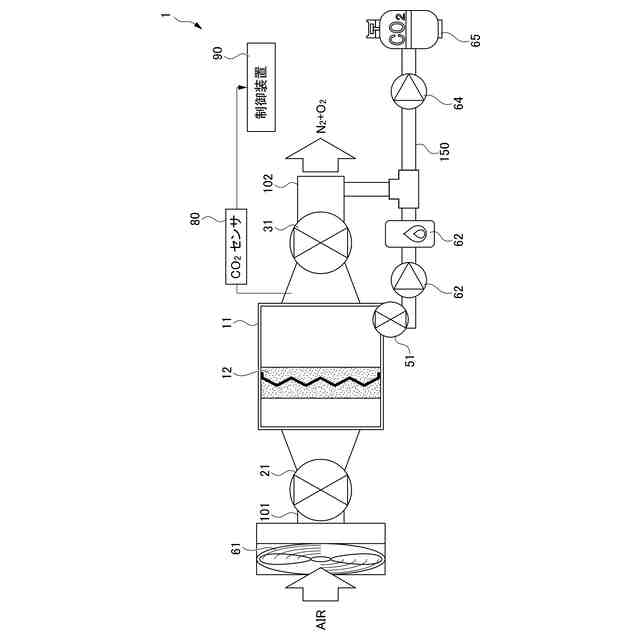

【解決手段】二酸化炭素回収装置1は、吸着材12を有するリアクター11と、気体が流通する吸気ライン101と、吸着材12を通過した後の気体が流通する排気ライン102と、排気ライン102に配置され、排気ライン102の経路を開閉可能な排気バルブ31と、吸気ライン101からリアクター11の内部の吸着材12に気体を送り込むファン61と、二酸化炭素を吸着材12に吸着させる吸着工程において、排気バルブ31によって排気ライン102の経路を開放した状態でファン61による気流を発生させる第1吸着制御と、第1吸着制御実行後に排気バルブ31によって排気ライン102の経路を閉鎖した状態で気流を発生させてリアクター11の内部圧力を上昇させる第2吸着制御を実行する制御装置90とを備える。
【選択図】図1
特許請求の範囲【請求項１】
吸着材を内部に有するリアクターと、
前記リアクターの上流側に接続され、二酸化炭素を含む気体が流通する吸気ラインと、
前記リアクターの下流側に接続され、前記吸着材を通過した後の前記気体が流通する排気ラインと、
前記排気ラインに配置され、前記排気ラインの経路を開閉可能な排気開閉装置と、
前記吸気ラインから前記リアクターの内部の前記吸着材に前記気体を送り込む気流を発生させる気流発生装置と、
前記二酸化炭素を前記吸着材に吸着させる吸着工程において、前記排気開閉装置によって前記排気ラインの経路を開放した状態で前記気流発生装置による前記気流を発生させる第１吸着制御と、前記第１吸着制御実行後に前記排気開閉装置によって前記排気ラインの経路を閉鎖した状態で前記気流を発生させて前記リアクターの内部圧力を上昇させる第２吸着制御を実行する制御装置と、
を備える二酸化炭素回収装置。
続きを表示（約 420 文字）【請求項２】
前記気流発生装置は、
前記吸気ラインにおける前記リアクターの上流側に配置されるファンである、
請求項１に記載の二酸化炭素回収装置。
【請求項３】
前記制御装置は、
前記リアクターを通過した前記気体の前記二酸化炭素の濃度が閾値を上回ると前記第１吸着制御から前記第２吸着制御に移行させる、
請求項１又は２に記載の二酸化炭素回収装置。
【請求項４】
前記制御装置は、
前記第１吸着制御を実行してから所定時間経過後に前記第２吸着制御に移行させる、
請求項１又は２に記載の二酸化炭素回収装置。
【請求項５】
前記リアクターは複数配置され、
前記制御装置は、
前記リアクターのそれぞれに対して前記第１吸着制御及び前記第２吸着制御を異なるタイミングで行うことができる、
請求項１又は２に記載の二酸化炭素回収装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、二酸化炭素回収装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、大気等の二酸化炭素を含む気体から二酸化炭素を回収する技術が知られている。この種の技術が記載されるものとして例えば特許文献１がある。特許文献１には、ガス状二酸化炭素をガス混合物から、ガス状二酸化炭素を吸着する吸着剤を用いた循環式吸着／脱着によって、分離する方法が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０１７－５２８３１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
二酸化炭素の回収量を増加させる方法として装置の大型化やポンプや熱源器の性能を向上させることが考えられる。しかし、装置構成の変更は、追加部品等が必要となる上、二酸化炭素回収装置の運用コストも上昇するおそれもある。装置構成の変更によるコスト増を回避しつつ、二酸化炭素の回収率を向上させるという観点で従来技術には改善の余地があった。
【０００５】
本発明は、複雑な部品を追加することなく、二酸化炭素の回収率を効果的に向上させることができる二酸化炭素回収装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】

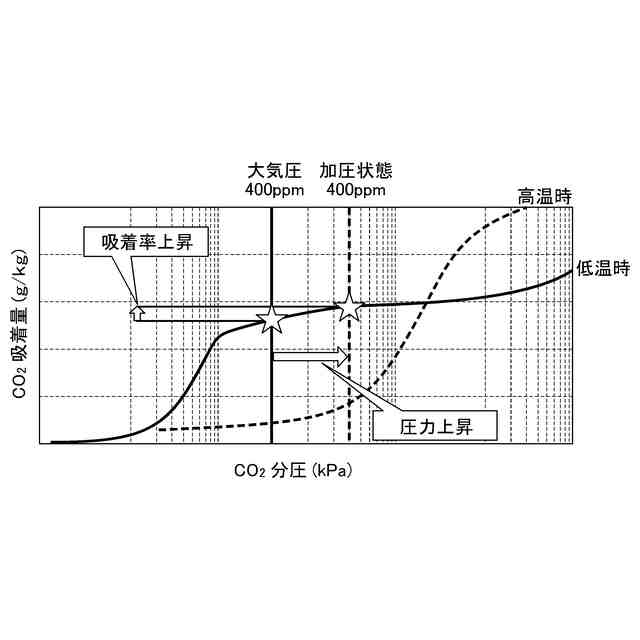

（１）本発明は、吸着材（例えば、後述する吸着材１２）を内部に有するリアクター（例えば、後述するリアクター１１、リアクター１１ａ及びリアクター１１ｂ）と、前記リアクターの上流側に接続され、二酸化炭素を含む気体が流通する吸気ライン（例えば、後述する吸気ライン１０１、吸気ライン１０１ａ）と、前記リアクターの下流側に接続され、前記吸着材を通過した後の前記気体が流通する排気ライン（例えば、後述する排気ライン１０２、排気ライン１０２ａ及び排気ライン１０２ｂ）と、前記排気ラインに配置され、前記排気ラインの経路を開閉可能な排気開閉装置（例えば、後述する排気バルブ３１、排気バルブ３１ａ及び排気バルブ３１ｂ）と、前記吸気ラインから前記リアクターの内部の前記吸着材に前記気体を送り込む気流を発生させる気流発生装置（例えば、後述するファン６１）と、前記二酸化炭素を前記吸着材に吸着させる吸着工程において、前記排気開閉装置によって前記排気ラインの経路を開放した状態で前記気流発生装置による前記気流を発生させる第１吸着制御と、前記第１吸着制御実行後に前記排気開閉装置によって前記排気ラインの経路を閉鎖した状態で前記気流を発生させて前記リアクターの内部圧力を上昇させる第２吸着制御を実行する制御装置（例えば、後述する制御装置９０）と、を備える二酸化炭素回収装置（例えば、後述する二酸化炭素回収装置）である。
【０００７】
（２）上記（１）に記載の二酸化炭素回収装置において、前記気流発生装置は、前記吸気ラインにおける前記リアクターの上流側に配置されるファンであってもよい。
【０００８】

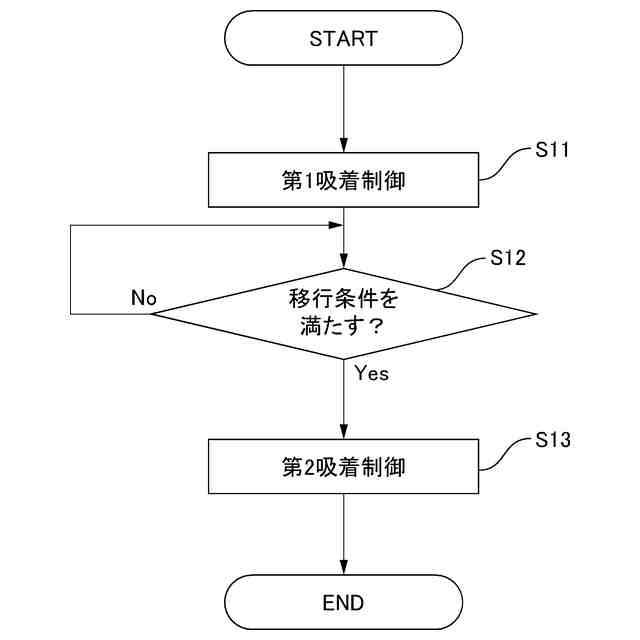

（３）上記（１）又は（２）に記載の二酸化炭素回収装置において、前記制御装置は、前記リアクターを通過した前記気体の前記二酸化炭素の濃度が閾値を上回ると前記第１吸着制御から前記第２吸着制御に移行させてもよい。
【０００９】
（４）上記（１）又は（２）に記載の二酸化炭素回収装置において、前記制御装置は、前記第１吸着制御を実行してから所定時間経過後に前記第２吸着制御に移行させてもよい。
【００１０】

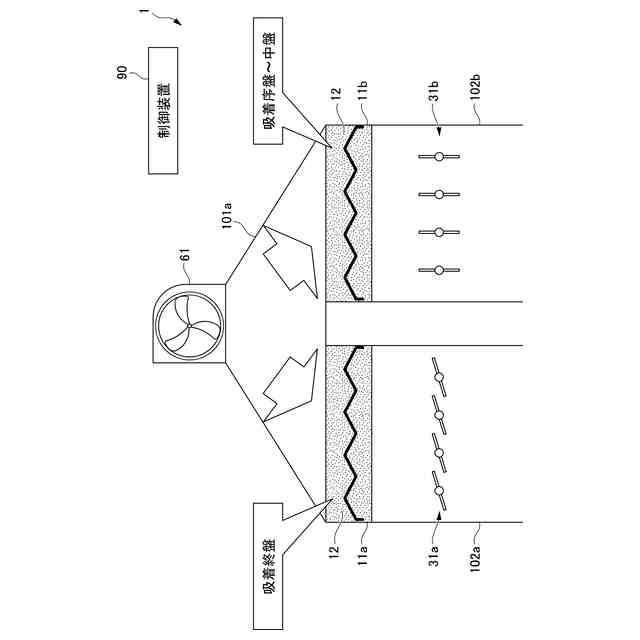

（５）上記（１）又は（２）に記載の二酸化炭素回収装置において、前記リアクター（例えば、後述するリアクター１１ａ及びリアクター１１ｂ）は複数配置され、前記制御装置は、前記リアクターのそれぞれに対して前記第１吸着制御及び前記第２吸着制御を異なるタイミングで行うことができてもよい。
【発明の効果】
（【００１１】以降は省略されています）
