公開番号2025151656
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053195
出願日2024-03-28
発明の名称電源装置及び画像処理装置
出願人京セラドキュメントソリューションズ株式会社
代理人個人,個人
主分類H02M 7/12 20060101AFI20251002BHJP(電力の発電,変換,配電)
要約【課題】動作の安定化を図りやすい電源装置及び画像処理装置を提供する。
【解決手段】電源装置3は、力率改善回路33と、第1電圧変換部31と、第2電圧変換部32と、停止制御部35と、放電回路36と、を備える。力率改善回路33は、交流電圧Vs1を整流した直流電圧を所定の一次電圧Vp1として出力する。第1電圧変換部31は、一次電圧Vp1を第1直流電圧Vo1に変換して出力する。第2電圧変換部32は、一次電圧Vp1を第2直流電圧Vo2に変換して出力する。停止制御部35は、交流電圧Vs1の大きさに基づいて第1電圧変換部31及び第2電圧変換部32の出力を停止させる。放電回路36は、一次電圧Vp1によって充電される蓄電部C1を放電し、一次電圧Vp1を低下させる。
【選択図】図4
特許請求の範囲【請求項１】
交流電圧を整流した直流電圧を所定の一次電圧として出力する力率改善回路と、
前記一次電圧を第１直流電圧に変換して出力する第１電圧変換部と、
前記一次電圧を第２直流電圧に変換して出力する第２電圧変換部と、
前記交流電圧の大きさに基づいて前記第１電圧変換部及び前記第２電圧変換部の出力を停止させる停止制御部と、
前記一次電圧によって充電される蓄電部を放電し、前記一次電圧を低下させる放電回路と、を備える、
電源装置。
続きを表示（約 440 文字）【請求項２】
前記停止制御部は、交流電源におけるＮ極及びＬ極のうちの一方における前記交流電圧の大きさに基づいて前記第１電圧変換部及び前記第２電圧変換部の出力を停止させる、
請求項１に記載の電源装置。
【請求項３】
前記第２電圧変換部は、一次側の基準電位点と二次側の接地点との間に挿入されるコンデンサーを有する、
請求項１又は２に記載の電源装置。
【請求項４】
前記放電回路は、所定条件を満たす放電期間にのみ前記蓄電部の放電を行う、
請求項１又は２に記載の電源装置。
【請求項５】
前記所定条件は、前記第１直流電圧の出力中であって、かつ、前記第２電圧変換部の作動状態から停止状態への切り替えタイミングに基づく特定期間であること、を含む、
請求項４に記載の電源装置。
【請求項６】
請求項１又は２に記載の電源装置と、
画像処理機能を有する本体と、を備える、
画像処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電源装置及び画像処理装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
関連技術として、力率改善回路を含む電源装置が知られている（例えば、特許文献１参照）。関連技術の電源装置は、商用交流電源からの交流電圧を整流回路により整流した電圧を入力し、スイッチング制御により所定の直流電圧として負荷に供給する力率改善回路と、この力率改善回路を制御するＰＦＣ制御部と、を備える。
【０００３】
力率改善回路は、チョークコイルとトランジスタとダイオードとコンデンサーと電流検出部とを含む。ＰＦＣ制御部は、入力電圧監視信号と出力電圧監視信号と入力電流監視信号とを入力して、トランジスタのオン、オフを制御する構成を有する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１０－１１５０８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、上記関連技術に係る電源装置では、状況によっては力率改善回路への交流電圧（入力電圧）を正しく検出できない場合があり、この場合に、電源装置の動作が不安定になることがある。
【０００６】
本発明の目的は、動作の安定化を図りやすい電源装置及び画像処理装置を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の一の局面に係る電源装置は、力率改善回路と、第１電圧変換部と、第２電圧変換部と、停止制御部と、放電回路と、を備える。前記力率改善回路は、交流電圧を整流した直流電圧を所定の一次電圧として出力する。前記第１電圧変換部は、前記一次電圧を第１直流電圧に変換して出力する。前記第２電圧変換部は、前記一次電圧を第２直流電圧に変換して出力する。前記停止制御部は、前記交流電圧の大きさに基づいて前記第１電圧変換部及び前記第２電圧変換部の出力を停止させる。前記放電回路は、前記一次電圧によって充電される蓄電部を放電し、前記一次電圧を低下させる。
【０００８】
本発明の他の局面に係る画像処理装置は、前記電源装置と、画像処理機能を有する本体と、を備える。
【発明の効果】
【０００９】
本発明によれば、動作の安定化を図りやすい電源装置及び画像処理装置を提供することができる。
【図面の簡単な説明】
【００１０】

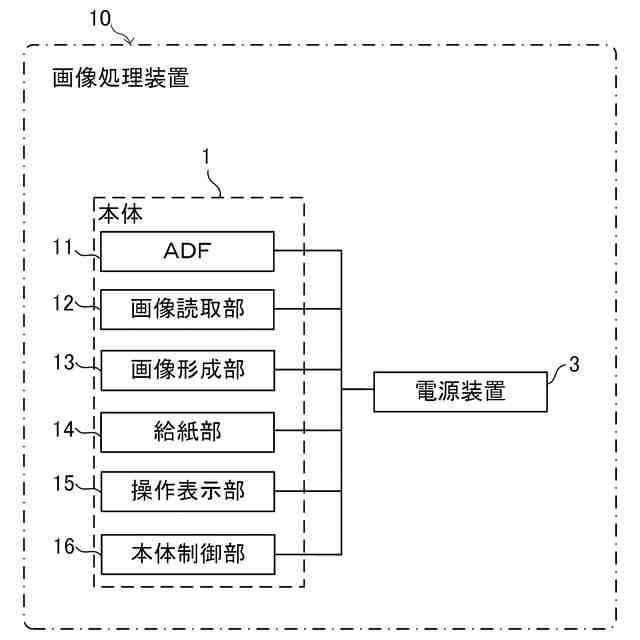

図１は、実施形態１に係る画像処理装置の概略ブロック図である。
図２は、実施形態１に係る画像処理装置の外観を示す概略図である。
図３は、実施形態１に係る画像処理装置の電源装置の一例を示す概略ブロック図である。

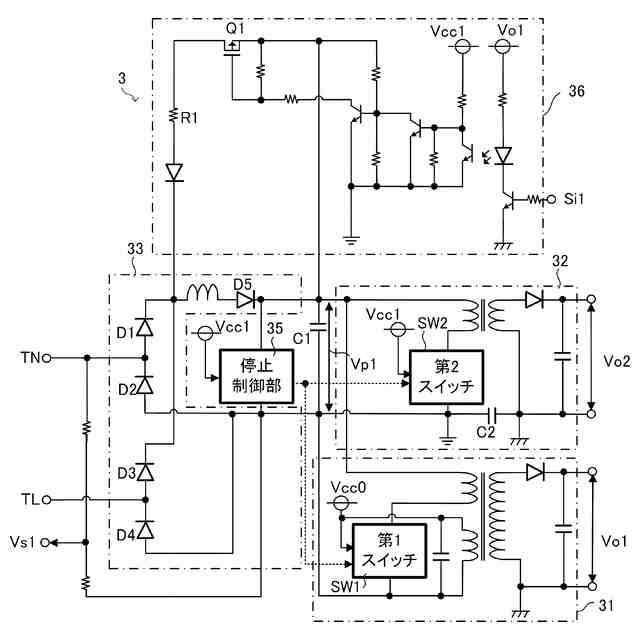

図４は、実施形態１に係る画像処理装置の電源装置の具体例を示す概略回路図である。

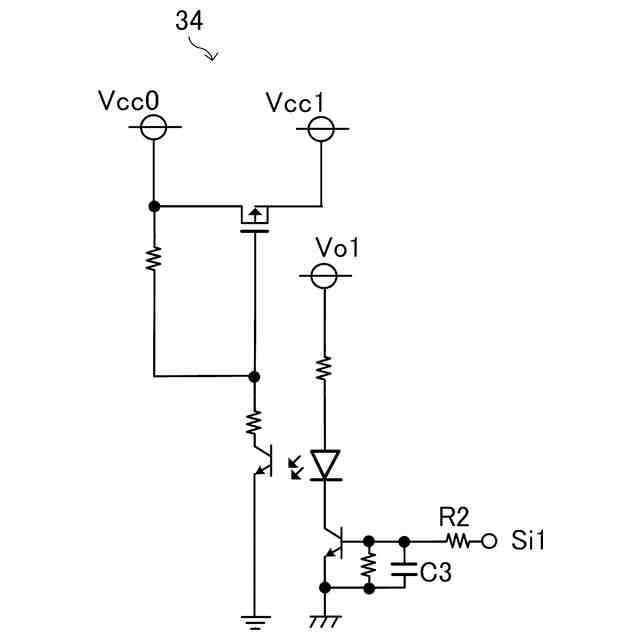

図５は、実施形態１に係る画像処理装置の電源装置の出力制御部の具体例を示す概略回路図である。
図６は、実施形態１に係る画像処理装置の電源装置の一動作例を示す表である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
