公開番号2025153801
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056439
出願日2024-03-29
発明の名称画像処理装置
出願人キヤノン株式会社
代理人弁理士法人秀和特許事務所
主分類H04N 23/60 20230101AFI20251002BHJP(電気通信技術)
要約【課題】光学補正処理が施されているか否かに関わらず動画に対して光学補正処理を好適に行うことを可能にする技術を提供する。
【解決手段】本発明の画像処理装置は、レンズの光学特性に関する光学特性情報を取得する第1取得手段と、前記レンズを介して取得された複数フレームの画像からなる動画を取得する第2取得手段と、前記動画の各フレームの画像に対して、前記光学特性情報に基づいて画像処理を行う処理手段と、前記画像処理後の画像、当該画像に対応する前記光学特性情報、および当該画像に対応する前記画像処理に関する画像処理情報を互いに関連付けて出力する出力手段とを有することを特徴とする。

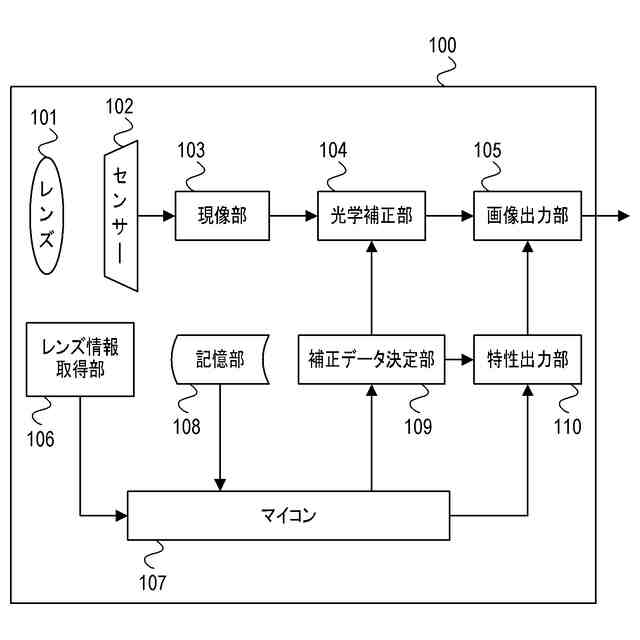

【選択図】図1
特許請求の範囲【請求項１】
レンズの光学特性に関する光学特性情報を取得する第１取得手段と、
前記レンズを介して取得された複数フレームの画像からなる動画を取得する第２取得手段と、
前記動画の各フレームの画像に対して、前記光学特性情報に基づいて画像処理を行う処理手段と、
前記画像処理後の画像、当該画像に対応する前記光学特性情報、および当該画像に対応する前記画像処理に関する画像処理情報を互いに関連付けて出力する出力手段と
を有することを特徴とする画像処理装置。
続きを表示（約 870 文字）【請求項２】
前記処理手段は、前記動画のフレーム間での前記画像処理のパラメータの変化が制限されるように、フレームごとに前記画像処理のパラメータを決定する
ことを特徴とする請求項１に記載の画像処理装置。
【請求項３】
前記処理手段は、前記パラメータが所定の時定数で変化するように、前記パラメータを決定する
ことを特徴とする請求項２に記載の画像処理装置。
【請求項４】
前記処理手段は、前記動画のフレーム間での前記パラメータの変化量が閾値以下に制限されるように、前記パラメータを決定する
ことを特徴とする請求項２に記載の画像処理装置。
【請求項５】
前記光学特性情報は、周辺光量落ちの特性を示す
ことを特徴とする請求項１に記載の画像処理装置。
【請求項６】
前記光学特性情報は、倍率色収差の特性を示す
ことを特徴とする請求項１に記載の画像処理装置。
【請求項７】
前記光学特性情報は、歪曲収差の特性を示す
ことを特徴とする請求項１に記載の画像処理装置。
【請求項８】
前記画像処理情報は前記画像処理のパラメータを示す
ことを特徴とする請求項１に記載の画像処理装置。
【請求項９】
前記動画の各フレームの画像に対して、前記画像処理よりも後に第２の画像処理を行う第２処理手段
をさらに有し、
前記出力手段は、前記画像処理および前記第２の画像処理後の画像、当該画像に対応する前記光学特性情報、当該画像に対応する前記画像処理情報、および当該画像に対応する前記第２の画像処理に関する第２の画像処理情報を互いに関連付けて出力する
ことを特徴とする請求項１に記載の画像処理装置。
【請求項１０】
前記第２の画像処理情報はガンマ特性を示す
ことを特徴とする請求項９に記載の画像処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像処理装置に関し、特にレンズの光学特性に基づいて動画を補正する技術に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
撮像装置によって得られる画像には、レンズの光学特性に起因した画質劣化が発生する。例えば、周辺光量落ち、歪曲収差、倍率色収差などが発生する。これらの画質劣化は、レンズの光学特性に基づく画像処理（光学補正処理）によって低減でき、撮像装置で低減（補正）されたり、撮像装置とは異なる装置を用いた後工程で低減されたりする。
【０００３】
光学特性は、焦点距離、撮影距離、絞り値などによって変化するため、光学補正処理を好適に行うためには（光学補正処理によってレンズの光学特性に起因した画質劣化を過不足なく低減するためには）、撮像時の光学特性を用いる必要がある。特許文献１には、撮像された画像と光学補正処理に用いる補正データとを関連付けて記録するレンズ交換式の撮像装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－２３０６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、従来技術では、光学補正処理が施されていない動画に対しては光学補正処理を好適に行うことができるが、撮像装置で独自の光学補正処理が施されている動画に対しては光学補正処理を好適に行うことができない。光学補正処理を好適に行うとは、光学補正処理によってレンズの光学特性に起因した画質劣化を過不足なく低減することを意味する。
【０００６】
本発明は、光学補正処理が施されているか否かに関わらず動画に対して光学補正処理を好適に行うことを可能にする技術を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の第１の態様は、レンズの光学特性に関する光学特性情報を取得する第１取得手段と、前記レンズを介して取得された複数フレームの画像からなる動画を取得する第２取得手段と、前記動画の各フレームの画像に対して、前記光学特性情報に基づいて画像処理を行う処理手段と、前記画像処理後の画像、当該画像に対応する前記光学特性情報、および当該画像に対応する前記画像処理に関する画像処理情報を互いに関連付けて出力する出力手段とを有することを特徴とする画像処理装置である。
【０００８】
本発明の第２の態様は、動画の各フレームについて、レンズの光学特性に基づく画像処理後の画像、当該光学特性に関する光学特性情報、および当該画像処理に関する画像処理情報を取得する取得手段と、前記画像処理情報に基づいて、前記画像に対して行われている前記画像処理をキャンセルし、前記光学特性情報に基づいて、当該キャンセル後の画像に対して画像処理を行う再処理手段とを有することを特徴とする画像処理装置である。
【０００９】
本発明の第３の態様は、レンズの光学特性に関する光学特性情報を取得する第１取得ステップと、前記レンズを介して取得された複数フレームの画像からなる動画を取得する第
２取得ステップと、前記動画の各フレームの画像に対して、前記光学特性情報に基づいて画像処理を行う処理ステップと、前記画像処理後の画像、当該画像に対応する前記光学特性情報、および当該画像に対応する前記画像処理に関する画像処理情報を互いに関連付けて出力する出力ステップとを有することを特徴とする画像処理方法である。
【００１０】
本発明の第４の態様は、動画の各フレームについて、レンズの光学特性に基づく画像処理後の画像、当該光学特性に関する光学特性情報、および当該画像処理に関する画像処理情報を取得する取得ステップと、前記画像処理情報に基づいて、前記画像に対して行われている前記画像処理をキャンセルし、前記光学特性情報に基づいて、当該キャンセル後の画像に対して画像処理を行う再処理ステップとを有することを特徴とする画像処理方法である。
（【００１１】以降は省略されています）
