公開番号2025150814
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051921
出願日2024-03-27
発明の名称画像形成装置
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類B41J 2/01 20060101AFI20251002BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】シートを搬送するベルトへの張力の付与及び解除を行う際の操作性を向上する。
【解決手段】画像形成部において画像が形成されたシートを搬送する乾燥ベルトユニットは、回転によりシートを搬送する可撓性を有する無端状のベルトと、ベルトを張架する複数の張架ローラと、ベルトを付勢可能な張力ローラ10と、張架ローラ及び張力ローラ10の少なくとも1つに設けられて加熱するヒータと、張力ローラ10がベルトを付勢しない第1状態と、張力ローラ10がベルトを第1付勢力で付勢する第2状態と、に切替可能な第1加圧部31と、第1加圧部31によって切り替えられた第2状態と、張力ローラ10がベルトを第1付勢力より大きい第2付勢力で付勢する第3状態と、に切替可能な第2加圧部32と、第1加圧部31及び前記第2加圧部32を操作可能な第1レバー3316a及び第2レバー3317aと、を有する。
【選択図】図5
特許請求の範囲【請求項１】
シートに画像を形成する画像形成部と、
前記画像形成部において画像が形成されたシートを搬送するシート搬送部と、を備え、
前記シート搬送部は、
回転によりシートを搬送する可撓性を有する無端状のベルトと、
前記ベルトを張架する複数の張架ローラと、
前記ベルトを付勢可能なテンションローラと、
前記張架ローラ及び前記テンションローラの少なくとも１つに設けられて加熱するヒータと、
前記テンションローラが前記ベルトを付勢しない第１状態と、前記テンションローラが前記ベルトを第１付勢力で付勢する第２状態と、に切替可能な第１加圧部と、
前記第１加圧部によって切り替えられた前記第２状態と、前記テンションローラが前記ベルトを前記第１付勢力より大きい第２付勢力で付勢する第３状態と、に切替可能な第２加圧部と、
前記第１加圧部及び前記第２加圧部を操作可能な操作部と、を有する、
ことを特徴とする画像形成装置。
続きを表示（約 1,700 文字）【請求項２】
前記第１加圧部は、前記テンションローラの回転軸線方向において前記シート搬送部の異なる２か所に配置され、
前記第２加圧部は、前記回転軸線方向において前記シート搬送部の異なる２か所に配置されている、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記操作部は、前記回転軸線方向において、前記シート搬送部の片側に配置されている、
ことを特徴とする請求項２に記載の画像形成装置。
【請求項４】
前記操作部は、前記第１加圧部を操作可能な第１操作部材と、前記第２加圧部を操作可能な第２操作部材と、を有する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項５】
前記第１加圧部は、
前記テンションローラを回転可能に支持し、前記テンションローラの回転軸線方向に直交する直交方向に移動可能な支持部材と、
前記支持部材を、前記第１加圧部が前記第１状態から前記第２状態に切り替わる方向に付勢する第１付勢部材と、
前記第１付勢部材による付勢力に抗して前記支持部材を位置決めする第１カムと、
前記第１カムに固定されて回転可能な第１軸と、を有し、
前記第１操作部材は、前記第１軸に固定され、前記第１軸を回転させることで、前記第１加圧部を前記第１状態と前記第２状態とに切り替える、
ことを特徴とする請求項４に記載の画像形成装置。
【請求項６】
前記第２加圧部は、
前記支持部材を、前記第２加圧部が前記第２状態から前記第３状態に切り替わる方向に付勢する第２付勢部材と、
前記第２付勢部材による付勢力に抗して前記支持部材を位置決めする第２カムと、
前記第２カムに固定されて回転可能な第２軸と、を有し、
前記第２操作部材は、前記第２軸に固定され、前記第２軸を回転させることで、前記第２加圧部を前記第２状態と前記第３状態とに切り替える、
ことを特徴とする請求項５に記載の画像形成装置。
【請求項７】
前記第２付勢部材は、前記回転軸線方向において前記第１付勢部材とは異なる位置に配置され、
前記第２加圧部は、前記第２付勢部材と前記支持部材とを連結するリンク部材を有する、
ことを特徴とする請求項６に記載の画像形成装置。
【請求項８】
前記操作部は、前記第１加圧部及び前記第２加圧部を操作可能な１つの操作部材を有する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項９】
前記第１加圧部は、
前記テンションローラを回転可能に支持し、前記テンションローラの回転軸線方向に直交する直交方向に移動可能な支持部材と、
前記支持部材を、前記第１加圧部が前記第１状態から前記第２状態に切り替わる方向に付勢する第１付勢部材と、
前記第１付勢部材による付勢力に抗して前記支持部材を位置決めする第１カムと、
前記第１カムに固定されて回転可能な回転軸と、を有し、
前記第２加圧部は、
前記支持部材を、前記第２加圧部が前記第２状態から前記第３状態に切り替わる方向に付勢する第２付勢部材と、
前記第２付勢部材による付勢力に抗して前記支持部材を位置決めし、かつ、前記回転軸に固定されて回転可能な第２カムと、を有し、
前記操作部材は、前記回転軸に固定され、前記回転軸を回転させることで、前記第１加圧部を前記第１状態と前記第２状態とに切り替え、かつ、前記第２加圧部を前記第２状態と前記第３状態とに切り替える、
ことを特徴とする請求項８に記載の画像形成装置。
【請求項１０】
前記第２付勢部材は、前記回転軸線方向において前記第１付勢部材とは異なる位置に配置され、
前記第２加圧部は、前記第２付勢部材と前記支持部材とを連結するリンク部材を有する、
ことを特徴とする請求項９に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、シートに画像を形成する画像形成装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
画像形成装置において、記録媒体であるシートを乾燥させるための構成として、シートを搬送するベルトを加熱する構成が広く普及している。例えば、インクによりシートに画像を形成するインクジェット記録装置では、シートを乾燥させる工程があり、シートをベルトにより搬送し、そのシートに対してベルトによって加熱することでシートを乾燥させる乾燥装置が開発されている。
【０００３】
このようなベルト搬送を行う画像形成装置では、シートの加熱における熱でベルトが膨張した際でも、ベルトを張架するローラの軸方向におけるベルト位置を制御することが望まれる。そこで、例えば、複数の加熱ローラを有してベルトを張架するベルト駆動装置に対し、付勢力を付与するステアリング部をベルトの厚み方向に移動可能とし、ベルトの位置検知結果から厚み方向の変位量を調整する構成が提案されている（特許文献１参照）。この画像形成装置では、ベルトを張架するローラの内側にヒータを設け、ヒータがローラを加熱することでベルトを加熱し、搬送するシートを加熱するようにしている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－９０３４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、上述した特許文献１に記載の画像形成装置では、ローラ内に設けたヒータがベルトを介してシートを加熱しているので、ベルトに耐熱性能が要求される。このため、ベルトの材質としては耐熱性に優れた材料が用いられ、例えば耐熱性樹脂が用いられるので、耐熱性が高くない通常のベルトに比べて剛性が大きくなっており、ベルトを弛みなく張架するためにはベルトに大きな張力を与える必要がある。
【０００６】
しかしながら、上述した特許文献１に記載の画像形成装置では、ベルトを加熱するために耐熱性を有する剛性の高いベルトを使用しているので、以下の課題を発生する可能性がある。即ち、ベルトや周囲機器のメンテナンスのためにベルトを装置本体から着脱することがあり、その場合にベルトの付勢力を解除し、再び付与する作業が発生することがある。この場合、ベルトが高剛性であると、レバー操作のように手動で付勢力を解除及び付与するときに、操作力が大きくなってしまい、作業性が悪くなってしまう虞がある。
【０００７】
本発明は、シートを搬送するベルトへの張力の付与及び解除を行う際の操作性を向上できる画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の画像形成装置は、シートに画像を形成する画像形成部と、前記画像形成部において画像が形成されたシートを搬送するシート搬送部と、を備え、前記シート搬送部は、回転によりシートを搬送する可撓性を有する無端状のベルトと、前記ベルトを張架する複数の張架ローラと、前記ベルトを付勢可能なテンションローラと、前記張架ローラ及び前記テンションローラの少なくとも１つに設けられて加熱するヒータと、前記テンションローラが前記ベルトを付勢しない第１状態と、前記テンションローラが前記ベルトを第１付勢力で付勢する第２状態と、に切替可能な第１加圧部と、前記第１加圧部によって切り替えられた前記第２状態と、前記テンションローラが前記ベルトを前記第１付勢力より大きい第２付勢力で付勢する第３状態と、に切替可能な第２加圧部と、前記第１加圧部及び前記第２加圧部を操作可能な操作部と、を有することを特徴とする。
【発明の効果】
【０００９】
本発明によれば、画像形成装置において、シートを搬送するベルトへの張力の付与及び解除を行う際の操作性を向上できる。
【図面の簡単な説明】
【００１０】

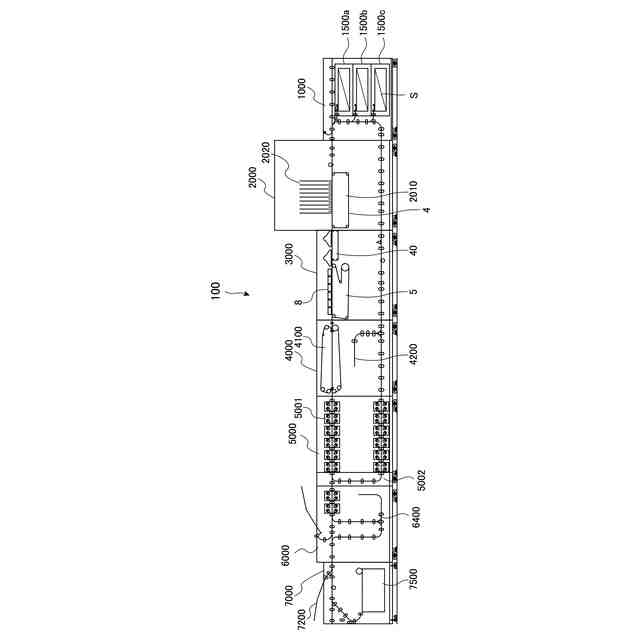

第１の実施形態に係るインクジェット記録装置を示す概略構成断面図である。

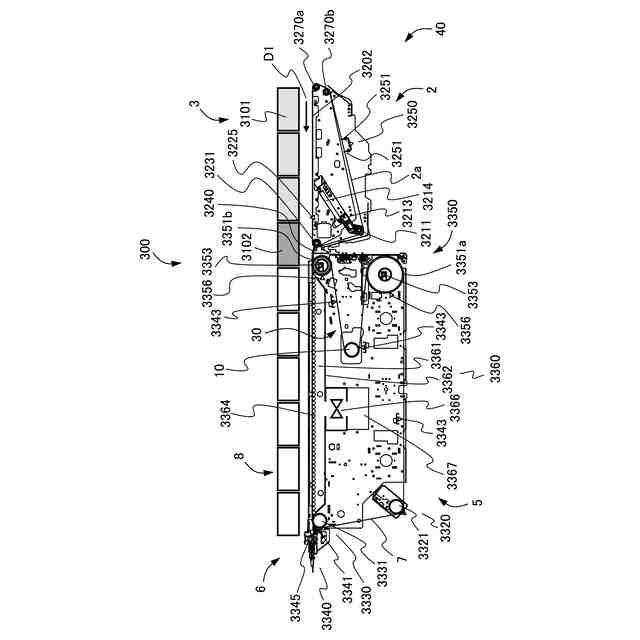

第１の実施形態に係る乾燥モジュールを示す概略構成断面図である。

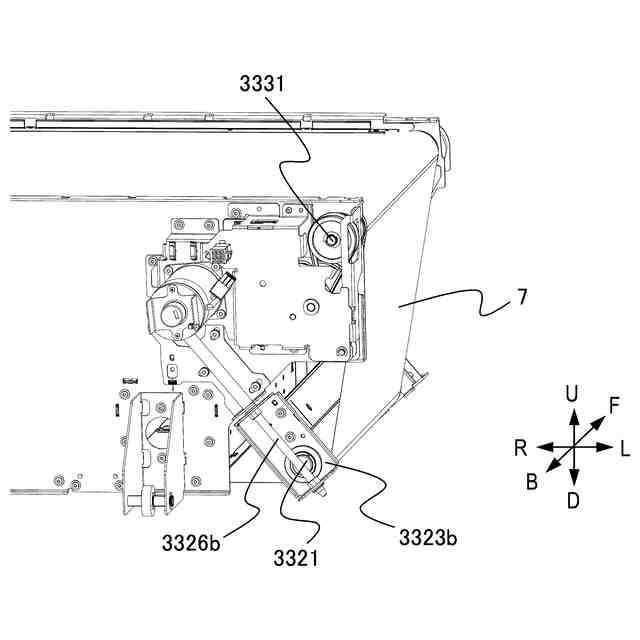

第１の実施形態に係る乾燥ベルトユニットのステアリング部を示す前側から視た斜視図である。
第１の実施形態に係る乾燥ベルトユニットのステアリング部を示す後側から視た斜視図である。

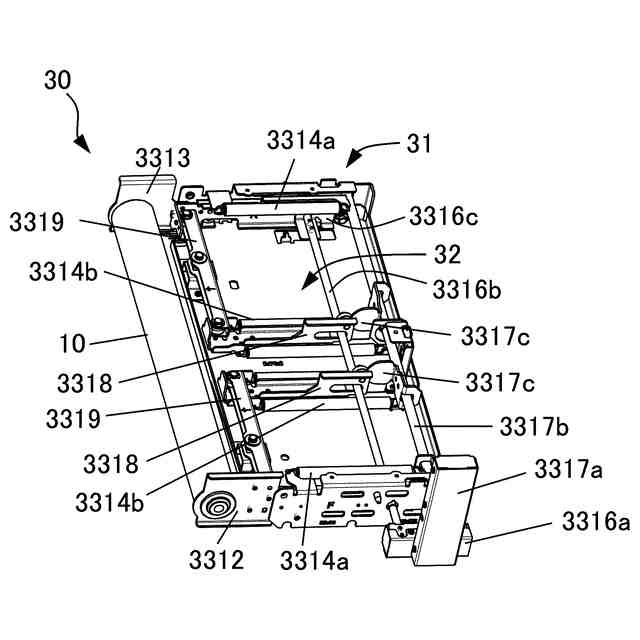

第１の実施形態に係る乾燥ベルトユニットの第１状態にある張力ユニットを示す斜視図である。

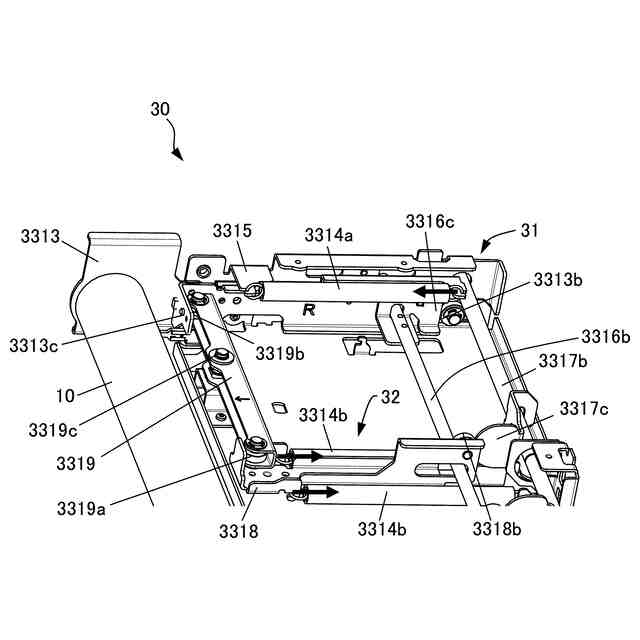

図５の部分拡大図である。

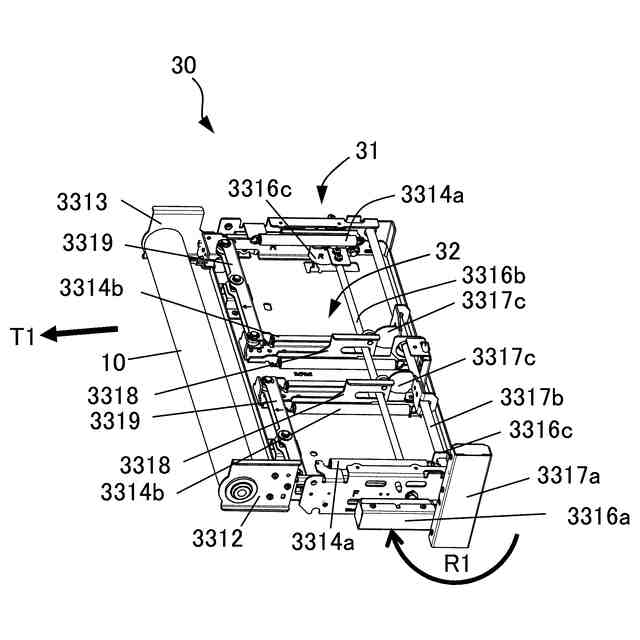

第１の実施形態に係る乾燥ベルトユニットの第２状態にある張力ユニットを示す斜視図である。

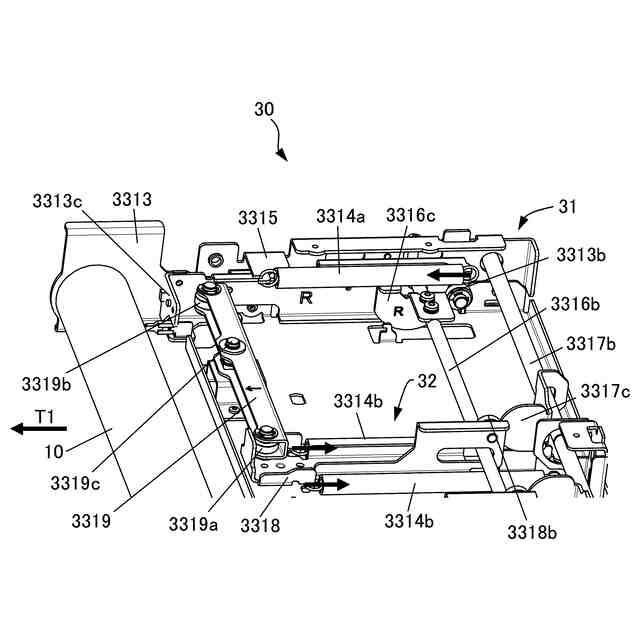

図７の部分拡大図である。

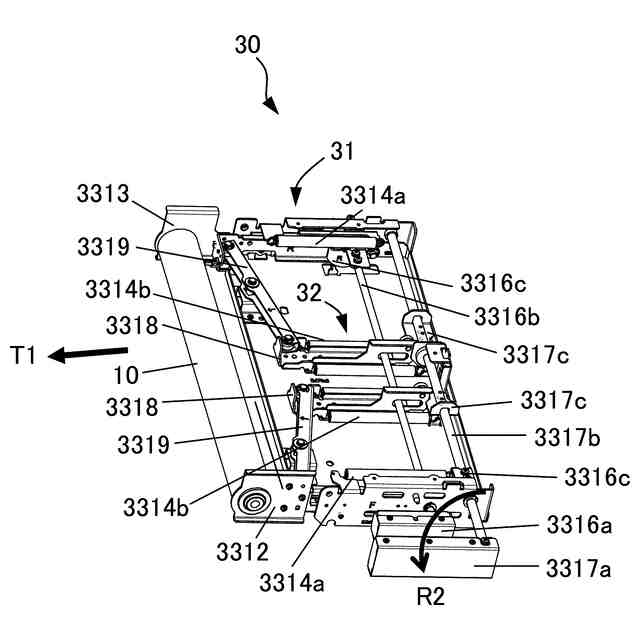

第１の実施形態に係る乾燥ベルトユニットの第３状態にある張力ユニットを示す斜視図である。
図９の部分拡大図である。
第１の実施形態に係る乾燥ベルトユニットに張力ユニットを装着するときを示す前側から視た斜視図である。
第１の実施形態に係る乾燥ベルトユニットに張力ユニットを装着するときを示す後側から視た斜視図である。
第２の実施形態に係る乾燥ベルトユニットの第１状態にある張力ユニットを示す斜視図である。
図１３の部分拡大図である。
第２の実施形態に係る乾燥ベルトユニットの第２状態にある張力ユニットを示す斜視図である。
図１５の部分拡大図である。
第２の実施形態に係る乾燥ベルトユニットの第３状態にある張力ユニットを示す斜視図である。
図１７の部分拡大図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
