公開番号2025155303
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024059062
出願日2024-04-01
発明の名称レンズに付着する雪を融かす融雪機構
出願人株式会社小糸製作所
代理人弁理士法人あお葉国際特許事務所
主分類F21S 45/60 20180101AFI20251006BHJP(照明)
要約【課題】レンズに付着する雪を融かす融雪機構に関し、レンズに密着して剥がれない融雪機構を提供する。
【解決手段】光または/および電波を通過させるレンズと、給電により発熱し、前記レンズに密着して配置されるフィルムヒータと、前記フィルムヒータに積層して配置され、前記フィルムヒータを前記レンズと挟持して前記レンズに固定される、前記レンズと同じ物質で構成されるカバーと、を有することを特徴とするレンズに付着する雪を融かすように融雪機構を構成した。レンズがカバーと同じ構成部材であるため、温度変形の特性が同じとなり、レンズが温度変化してもレンズとカバーが同様に変形することから、レンズとカバーに挟持されたフィルムヒータは、温度が変化してもレンズに密着して剥がれない。

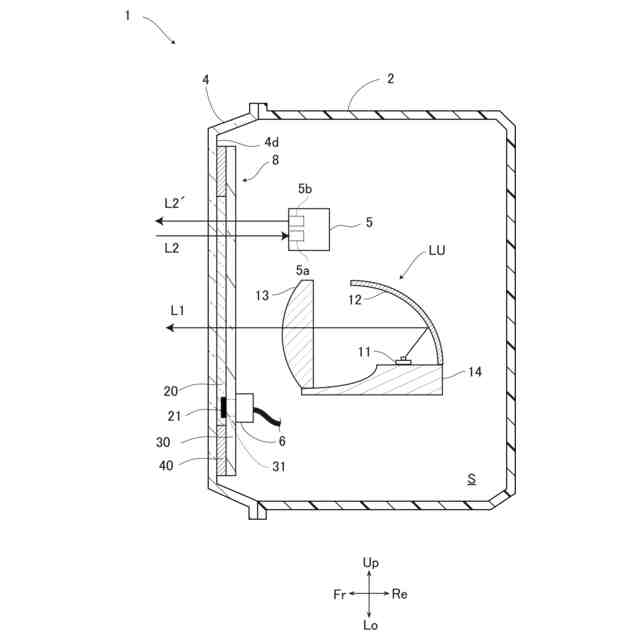

【選択図】図2
特許請求の範囲【請求項１】
光または／および電波を通過させるレンズと、
給電により発熱し、前記レンズに密着して配置されるフィルムヒータと、
前記フィルムヒータに積層して配置され、前記フィルムヒータを前記レンズと挟持して前記レンズに固定される、前記レンズと同じ物質で構成されるカバーと、
を有することを特徴とするレンズに付着する雪を融かす融雪機構。
続きを表示（約 630 文字）【請求項２】
前記フィルムヒータを開口部の内側に配置した枠状のシート状接着剤により、前記カバーは、前記レンズに固定される、
ことを特徴とする請求項１に記載のレンズに付着する雪を融かす融雪機構。
【請求項３】

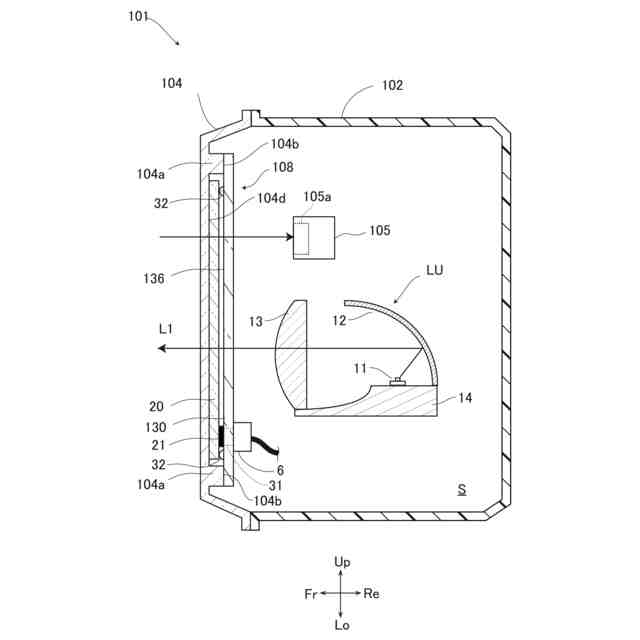

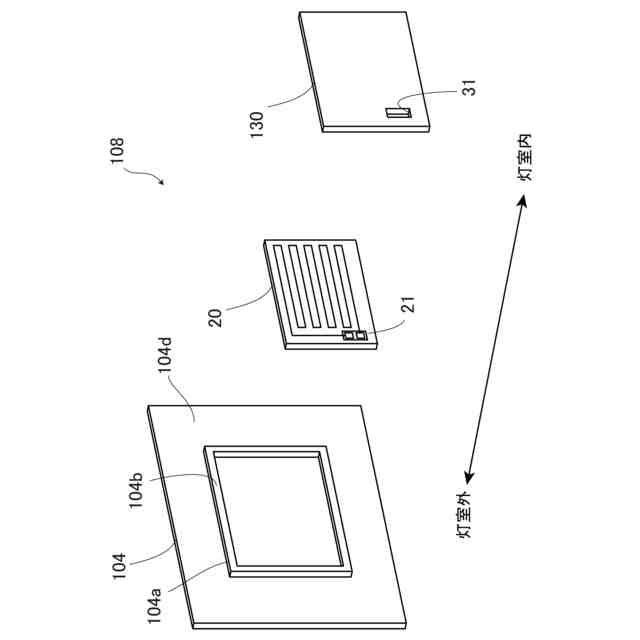

前記レンズは、突出して周設されるリブを有し、
前記フィルムヒータは前記リブの内側に配置され、
前記カバーは、前記リブに固定される、
ことを特徴とする請求項１に記載のレンズに付着する雪を融かす融雪機構。
【請求項４】

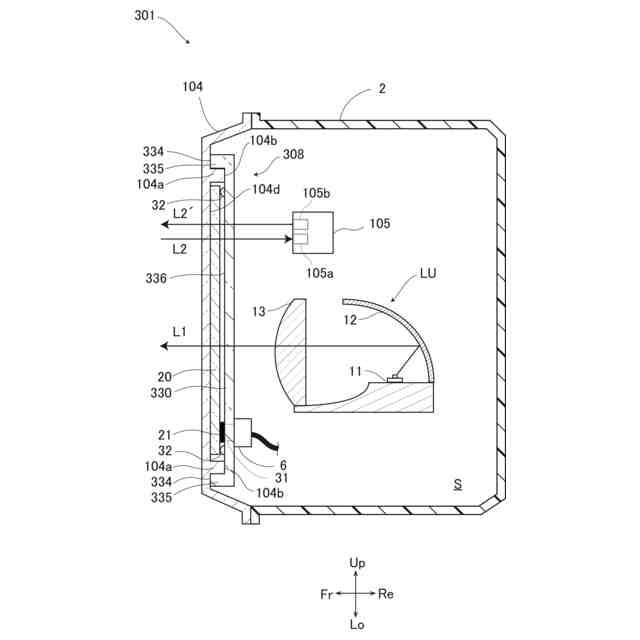

前記カバーは、縁部に周設される立壁を有し、
前記立壁の内側に、前記フィルムヒータが配置され、
前記カバーは、前記立壁で前記レンズに固定される、
ことを特徴とする請求項１に記載のレンズに付着する雪を融かす融雪機構。
【請求項５】
前記レンズは、突出して周設されるリブを有し、
前記カバーは、前記リブに係合可能で、縁部に周設される立壁を有し、
前記カバーは、前記立壁の内側に前記フィルムヒータを配置した状態で、前記リブに係合して前記レンズに固定される、
ことを特徴とする請求項１に記載のレンズに付着する雪を融かす融雪機構。
【請求項６】

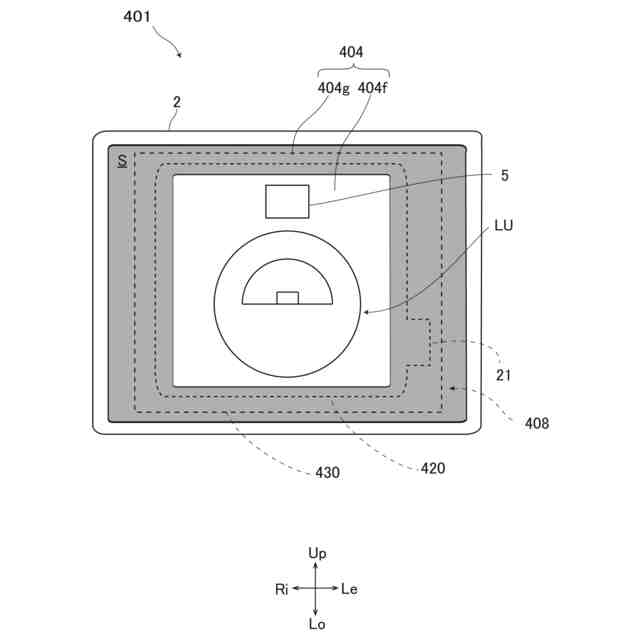

前記レンズは、少なくとも一部が、着色部材で構成される、
ことを特徴とする請求項１～請求項５のいずれか一項に記載のレンズに付着する雪を融かす融雪機構。

発明の詳細な説明【技術分野】
【０００１】
本発明は、レンズに備えられ、レンズに付着する雪を融かす融雪機構に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
車両用灯具のアウターレンズに付着した雪は、適切な光の照射の妨げとなる。レンズに融雪機能をもたせるため、給電されると発熱する導電性金属を有し、透光性を備えた薄膜状のフィルムヒータをレンズに透明粘着シートで貼り付けていた（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０３９５２５号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、フィルムヒータとアウターレンズでは、主構成部材の線膨張係数に差があることや、三次元曲面への追従の難しさから、フィルムヒータがアウターレンズから剥がれてしまうという問題があった。
【０００５】

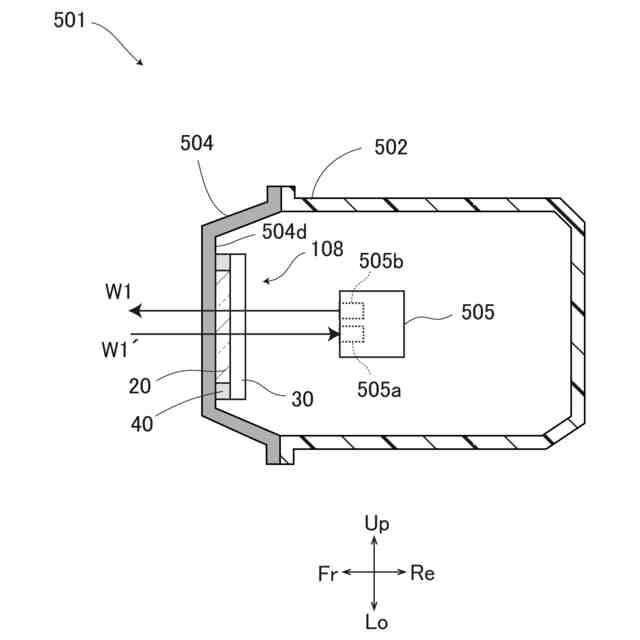

このような問題はランプユニットを収容した灯具だけでない。近頃では、レーダやカメラなどの機器が多数車両に搭載されており、このような機器を収容した筐体のアウターレンズにも、フィルムヒータが貼り付けられているため、同様の問題が発生している。このため、フィルムヒータが融雪するべきレンズに密着して剥がれにくい融雪機構が望まれる。
【０００６】
本発明は、これに鑑みてなされたものであり、レンズに密着して剥がれない融雪機構を提供する。
【課題を解決するための手段】
【０００７】
上記問題を解決するため、本開示の融雪機構は、光または／および電波を通過させるレンズと、給電により発熱し、前記レンズに密着して配置されるフィルムヒータと、前記フィルムヒータに積層して配置され、前記フィルムヒータを前記レンズと挟持して前記レンズに固定される、前記レンズと同じ物質で構成されるカバーとを有するように構成した。
【０００８】
また、ある態様においては、前記フィルムヒータを開口部の内側に配置した枠状のシート状接着剤により、前記カバーは、前記レンズに固定されるものとした。
【０００９】
また、ある態様においては、前記レンズは、背面に突出して周設されるリブを有し、前記フィルムヒータは前記リブの内側に配置され、前記カバーは、前記リブに固定されるものとした。
【００１０】
また、ある態様においては、前記カバーは、縁部に周設される立壁を有し、前記立壁の内側に、前記フィルムヒータが配置され、前記カバーは、前記立壁で前記レンズに固定されるように構成した。
（【００１１】以降は省略されています）
