公開番号2025148185
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048817
出願日2024-03-25
発明の名称表示・照明装置
出願人株式会社ユーシン
代理人個人
主分類F21S 2/00 20160101AFI20250930BHJP(照明)
要約【課題】表示部の視認性を向上する。
【解決手段】表示・照明装置10では、表示用光源51から出射された表示光BM1が、表示用導光路35に入光され、表示用導光路35のインジケータ部36を照射する。また、照明用光源52から出射された照明光BM2が照明用導光路34に入光され、照明用導光路34の照明側出光部34Aからケース20の外部へ出光される。さらに、第3方向から見て、照明光BM2が照明側出光部34Aから第2方向一方側へ出光され、インジケータ部36が第2方向の他方側へ向かう表示光BM1によって照射される。すなわち、ケース20から出光される照明光BM2の出光方向が、インジケータ部36を照射する表示光BM1の照射方向とは反対側になっている。これにより、インジケータ部36が照明光BM2によって照明されることを抑制できる。したがって、インジケータ部36の視認性を向上することができる。
【選択図】図2
特許請求の範囲【請求項１】
車両のエネルギ受給部に適用される表示・照明装置であって、
前記エネルギ受給部のベースに組付けられるケースと、
前記ケースの内部に設けられた表示用光源と、
前記ケースの内部に設けられた照明用光源と、
前記ケースの内部に設けられ、所定方向から見て第１方向に延在されると共に、前記表示用光源から出射された表示光が入光されると共に、入光された前記表示光によって照射される表示部を一端部に有する表示用導光路と、
前記ケースの内部に設けられ、前記所定方向から見て第１方向に延在され且つ前記表示用導光路に対して前記第１方向と直交する第２方向の一方側に配置されると共に、前記照明用光源から出射される照明光が入光されると共に、入光された前記照明光を前記ケースの外部へ出光させるための照明側出光部を一端部に有する照明用導光路と、
を備え、
前記所定方向から見て、前記照明光が前記照明側出光部から前記第２方向の一方側へ出光され、前記表示部は前記第２方向の他方側へ向かう前記表示光によって照射される表示・照明装置。
続きを表示（約 810 文字）【請求項２】
前記ケースの内部には、仕切板が形成され、前記仕切板は、前記表示用導光路と前記照明用導光路との間に配置されて、前記表示用導光路と前記照明用導光路とを仕切っている請求項１に記載の表示・照明装置。
【請求項３】
前記仕切板が前記ケースに一体に形成されている請求項２に記載の表示・照明装置。
【請求項４】
前記表示部及び前記照明側出光部が、前記所定方向から見て、前記第１方向において重なる位置に配置されている請求項２に記載の表示・照明装置。
【請求項５】
前記ケースの内部には、基板が収容され、前記基板が前記仕切板の前記第１方向の他方側に隣接配置されており、
前記基板には、前記表示用導光路の前記第１方向の他方側に配置された前記表示用光源が設けられ、前記照明用導光路の前記第１方向の他方側に配置された前記照明用光源が設けられている請求項２に記載の表示・照明装置。
【請求項６】
前記エネルギ受給部の受給部が、前記照明側出光部の前記第２方向の一方側に位置しており、
前記表示部が、前記所定方向から見て、前記第１方向の一方側へ向かうに従い前記第２方向の一方側に傾斜している請求項１～５の何れか１項に記載の表示・照明装置。
【請求項７】
前記表示用導光路には、所定方向から見て前記第１方向に延在された表示用導光部が設けられ、
前記照明用導光路には、所定方向から見て前記第１方向に延在された照明用導光部が設けられ、
前記照明光が前記照明用導光部を透過して前記照明用導光部の一端部から前記第２方向の一方側へ出光して前記照明側出光部を照射し、
前記表示光が前記表示用導光部を透過して前記表示用導光部の一端部から前記第２方向の他方側へ出光して前記表示部を照射する請求項１に記載の表示・照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示・照明装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
下記特許文献１の充電フラップモジュールでは、表示照明装置が、ツーコンポーネント部材に保持されている。表示照明装置における２箇所の光照射領域が、ツーコンポーネントの開口部から露出されている。そして、表示用の光源から出射される光が一方の光照射領域を通過して、一方の光照射領域が表示部として機能する。また。照明用の光源から出射される光が他方の光照射領域を通過して、他方の光照射領域が照明部として機能する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－２１８０４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、上記表示照明装置では、２箇所の光照射領域が比較的近くに配置されているため、照明用の光源からの光が表示部として機能する光照射領域も照射する可能性がある。この場合には、表示部として機能する光照射領域の視認性が低下する虞がある。
【０００５】
本発明は、上記事実を考慮して、表示部の視認性を向上することができる表示・照明装置を提供する。
【課題を解決するための手段】
【０００６】
本発明の１又はそれ以上の実施形態は、車両のエネルギ受給部に適用される表示・照明装置であって、前記エネルギ受給部のベースに組付けられるケースと、前記ケースの内部に設けられた表示用光源と、前記ケースの内部に設けられた照明用光源と、前記ケースの内部に設けられ、所定方向から見て第１方向に延在されると共に、前記表示用光源から出射された表示光が入光されると共に、入光された前記表示光によって照射される表示部を一端部に有する表示用導光路と、前記ケースの内部に設けられ、前記所定方向から見て第１方向に延在され且つ前記表示用導光路に対して前記第１方向と直交する第２方向の一方側に配置されると共に、前記照明用光源から出射される照明光が入光されると共に、入光された前記照明光を前記ケースの外部へ出光させるための照明側出光部を一端部に有する照明用導光路と、を備え、前記所定方向から見て、前記照明光が前記照明側出光部から前記第２方向の一方側へ出光され、前記表示部は前記第２方向の他方側へ向かう前記表示光によって照射される表示・照明装置である。
【発明の効果】
【０００７】
本発明の１又はそれ以上の実施形態によれば、表示部の視認性を向上することができる。
【図面の簡単な説明】
【０００８】

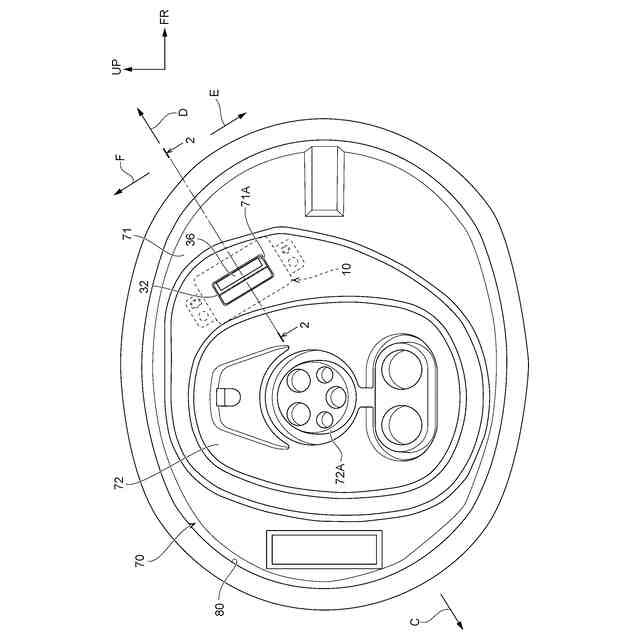

本実施形態に係る表示・照明装置が適用された車両のエネルギ受給部を示す車幅方向外側から見た側面図である。

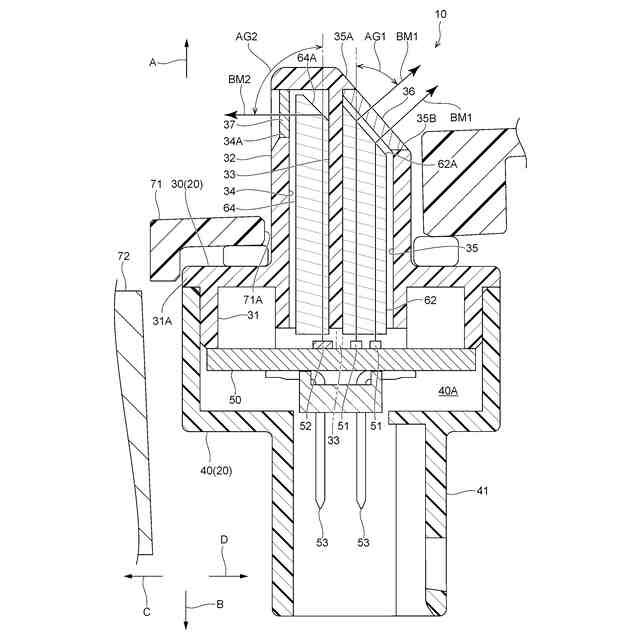

図１に示される車両のエネルギ受給部の表示・照明装置の周辺を示す第３方向一方側から見た断面図（図１の２－２線断面図）である。

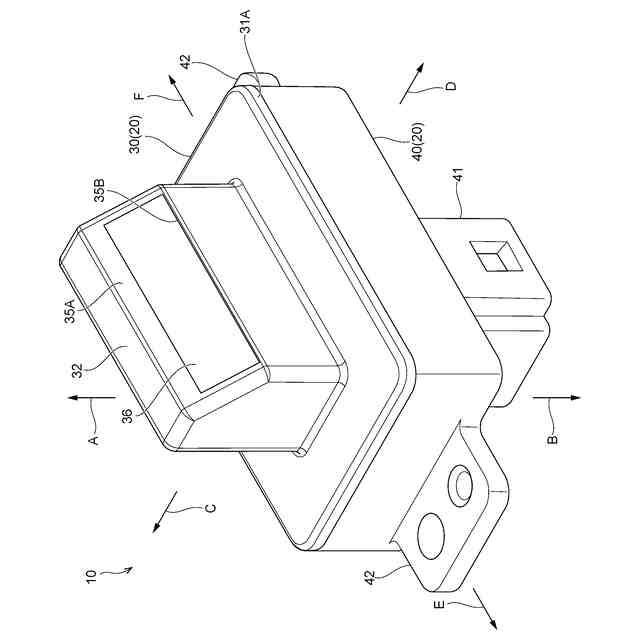

図２に示される表示・照明装置の斜視図である。

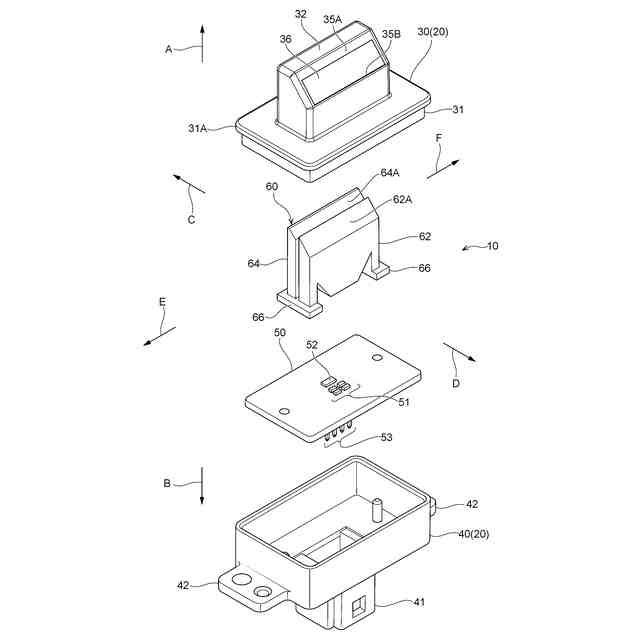

図３に示される表示・照明装置の分解斜視図である。
【発明を実施するための形態】
【０００９】
以下、図面を用いて、本実施形態に係る表示・照明装置１０について説明する。図１に示されるように、表示・照明装置１０は、車両（自動車）のエネルギ受給部７０に適用されている。なお、図１に示される矢印ＵＰは、車両の車両上側を示し、矢印ＦＲは、車両の車両前側を示している。エネルギ受給部７０は、車両の後部の側部（図１に示される例では、右側部）に設けられている。エネルギ受給部７０は、ベース７１を有しており、ベース７１は、車両のアウタパネルに形成されたパネル開口部８０（広義には、車両側開口部として把握される要素である）から車幅方向外側へ露出されている。ベース７１の略中央部には、受給部としての充電インレット７２が設けられており、充電インレット７２は、充電器のコネクタ（図示省略）が接続されるコネクタ部７２Ａを有している。ベース７１には、後述する表示・照明装置１０を配置するための配置孔７１Ａが形成されており、配置孔７１Ａは、コネクタ部７２Ａに対して車両前側且つ車両上側に配置されている。なお、エネルギ受給部７０は、図示しないリッドを有しており、リッドによってパネル開口部８０が、開閉されるようになっている。
【００１０】
（表示・照明装置１０について）
表示・照明装置１０は、エネルギ受給部７０のベース７１に組付けられている。そして、表示・照明装置１０の一部が、配置孔７１Ａから車幅方向外側へ露出されて、表示・照明装置１０によって充電インレット７２のコネクタ部７２Ａを照明するようになっている。以下、図１～図４を用いて、表示・照明装置１０について説明する。なお、図２～図４に示される矢印Ａ及び矢印Ｂ方向を、第１方向としており、第１方向は、車両の車幅方向に一致している。また、図１～４に示される矢印Ｃ及び矢印Ｄ方向を第２方向とし、矢印Ｅ及び矢印Ｆ方向を所定方向としての第３方向としている。さらに、以下の説明では、矢印Ａ方向側を第１方向一方側とし、矢印Ｃ方向を第２方向一方側とし、矢印Ｅ方向を第３方向一方側としている。
（【００１１】以降は省略されています）
