公開番号2025156892
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2024059635
出願日2024-04-02
発明の名称画像形成装置、画像形成装置の制御方法、及びプログラム
出願人キヤノン株式会社
代理人弁理士法人谷・阿部特許事務所
主分類B41J 2/21 20060101AFI20251007BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】画像形成ジョブに含まれる画像以外の画像に使用されるインクの種類をジョブに含まれる画像に使用されるインクの種類に基づき変更することで、プリントヘッドに水蒸気が付着しにくい状態とする。
【解決手段】本開示は、シートに対しインクを吐出する複数のプリントヘッドを備える画像形成装置であって、画像形成ジョブに係る画像である第1画像に使用されるインクの種類を示す情報を取得する取得手段と、前記画像形成ジョブに係る画像とは異なる第2画像に使用されるインクの種類を、前記取得手段が取得した前記第1画像に使用されるインクの種類を示す情報に基づき決定する決定手段と、前記第1画像及び前記第2画像に使用されるインクの種類に応じて前記複数のプリントヘッドそれぞれの状態を変更するよう制御するヘッド制御手段と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
シートに対しインクを吐出する複数のプリントヘッドを備える画像形成装置であって、
画像形成ジョブに係る画像である第１画像に使用されるインクの種類を示す情報を取得する取得手段と、
前記画像形成ジョブに係る画像とは異なる第２画像に使用されるインクの種類を、前記取得手段が取得した前記第１画像に使用されるインクの種類を示す情報に基づき決定する決定手段と、
前記第１画像及び前記第２画像に使用されるインクの種類に応じて前記複数のプリントヘッドそれぞれの状態を変更するよう制御するヘッド制御手段と、
を備えることを特徴とする画像形成装置。
続きを表示（約 1,200 文字）【請求項２】
前記第２画像は、シートにおける前記第１画像が形成される領域の外部に形成されることを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記決定手段は、前記第１画像で使用される１または複数のインクの種類を第１候補とし、前記第１候補から前記第２画像を形成するために使用されるインクの種類を決定することを特徴とする請求項１に記載の画像形成装置。
【請求項４】
前記決定手段は、予め設定されている特定のインクの種類を前記第１候補から除外して、前記第２画像で使用されるインクの種類を決定することを特徴とする請求項３に記載の画像形成装置。
【請求項５】
前記取得手段は、更に、シートから読み取ったシートの色の情報を取得し、
前記決定手段は、前記取得手段が取得した情報が示すシートの色と前記第１画像に使用されるインクの種類の情報とに基づき、前記第２画像に使用されるインクの種類を決定することを特徴とする請求項１に記載の画像形成装置。
【請求項６】
前記決定手段は、前記第１画像で使用される１または複数のインクの種類を第１候補とし、前記取得手段が取得した情報が示すシートの色との色差が所定の基準値より小さいインクの種類を前記第１候補から除外したインクの種類の中から、前記第２画像で使用されるインクの種類を決定することを特徴とする請求項５に記載の画像形成装置。
【請求項７】
前記取得手段は、更に、前記複数のプリントヘッドそれぞれから吐出される複数のインクの残量を示す情報を取得し、
前記決定手段は、前記取得手段が取得した情報が示すインクの残量と前記第１画像に使用されるインクの種類の情報とに基づき、前記第２画像に使用されるインクの種類を決定することを特徴とする請求項１に記載の画像形成装置。
【請求項８】
前記決定手段は、前記第１画像で使用される１または複数のインクの種類を第１候補とし、前記取得手段が取得した情報が示すインクの残量が所定の閾値より少ないインクの種類を前記第１候補から除外したインクの種類の中から、前記第２画像で使用されるインクの種類を決定することを特徴とする請求項７に記載の画像形成装置。
【請求項９】
前記決定手段は、更に、前記第１候補から特定のインクの種類を除外した結果、前記第１候補となるインクの種類がなくなった場合、前記複数のプリントヘッドから吐出される全てのインクの種類から前記特定のインクの種類を除外したインクの種類を第２候補とし、前記第２候補から前記第２画像を形成するために使用されるインクの種類を決定することを特徴とする請求項４、請求項６、請求項８のいずれか１項に記載の画像形成装置。
【請求項１０】
前記決定手段は、シートにおける所定の単位搬送長の範囲毎に前記第２画像に使用されるインクの種類を決定することを特徴とする請求項１に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置におけるプリントヘッドの状態の制御に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
インクジェットプリンタ等の画像形成装置は、画像形成ジョブに含まれる画像データをインク色毎のデータに分解し、分解されたインク色毎のデータに基づき対応するプリントヘッドからインクを吐出することにより、シートに画像を形成する。この種の画像形成装置においては、画像形成に使用されるプリントヘッドから発生する水蒸気が他のプリントヘッドに付着し、これに起因して印刷品位が低下する問題が指摘されている。これに対し、使用されていないプリントヘッドを印刷位置から退避位置に退避させることで、水蒸気の付着を防ぐ技術が提案されている。特許文献１には、使用しないプリントヘッドを退避位置に移動させるように、ヘッド昇降機構を制御する画像形成装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－２２３７７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、シートに連続的に画像を形成する画像形成装置において、位置合わせ用の画像（アイマーク）がシートにおける各ページの余白領域に印刷される場合がある。このアイマークの色が、ジョブに含まれる画像データの形成に使用されるインク色と異なる場合、そのインク色に対応するヘッドの退避が出来なくなる可能性がある。例えば、ジョブに含まれる画像にはシアンインクとマゼンタインクが使用されるが、アイマークにはブラックインクが使用される場合、ブラックインクのプリントヘッドはジョブで使用されないにもかかわらず、退避できない。すると上述したように、ブラックインクのプリントヘッドに水蒸気が付着する可能性がある。
【課題を解決するための手段】
【０００５】
本開示は、シートに対しインクを吐出する複数のプリントヘッドを備える画像形成装置であって、画像形成ジョブに係る画像である第１画像に使用されるインクの種類を示す情報を取得する取得手段と、前記画像形成ジョブに係る画像とは異なる第２画像に使用されるインクの種類を、前記取得手段が取得した前記第１画像に使用されるインクの種類を示す情報に基づき決定する決定手段と、前記第１画像及び前記第２画像に使用されるインクの種類に応じて前記複数のプリントヘッドそれぞれの状態を変更するよう制御するヘッド制御手段と、を備える。
【発明の効果】
【０００６】
本開示によれば、画像形成ジョブ以外の画像形成に使用されるインクの種類を画像形成ジョブに使用されるインクの種類に基づき変更できる。これにより、プリントヘッドに水蒸気が付着しにくい状態とすることが可能となる。
【図面の簡単な説明】
【０００７】
画像形成システムの構成例を示す図である。

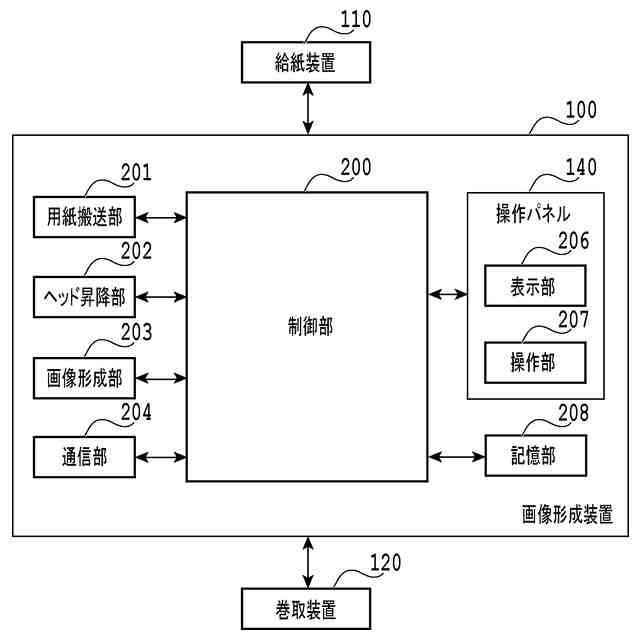

画像形成システムの制御構成を示すブロック図である。
プリントヘッドの状態を示す図である。

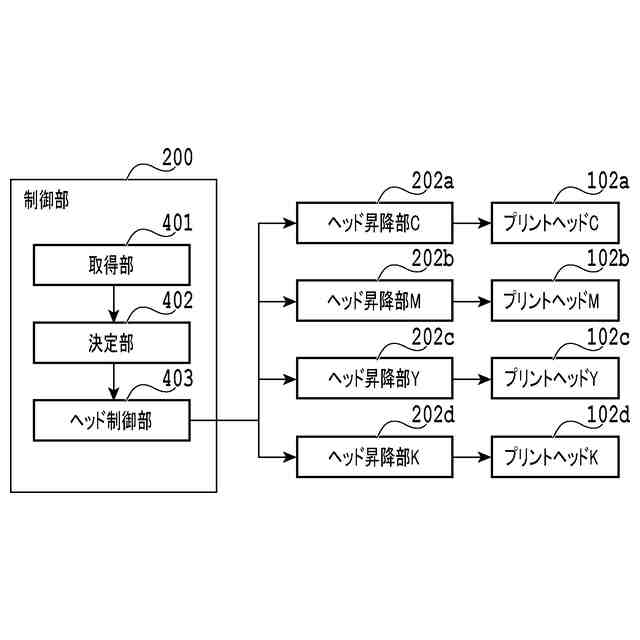

プリントヘッドの位置の制御に関する機能構成を示す図である。
画像形成処理の流れを示すフローチャートである。
第１の実施形態におけるアイマーク色の決定処理の流れを説明するフローチャートである。
プリントヘッドの位置とページ毎の画像形成物の比較例を示す図である。
第１の実施形態の処理により決定されたページ毎のアイマークの色と、プリントヘッドの位置を示す図である。
第２の実施形態におけるアイマークの色の決定処理の流れを示すフローチャートである。
第２の実施形態の処理により決定されたページ毎のアイマークの色と、プリントヘッドの位置を示す図である。

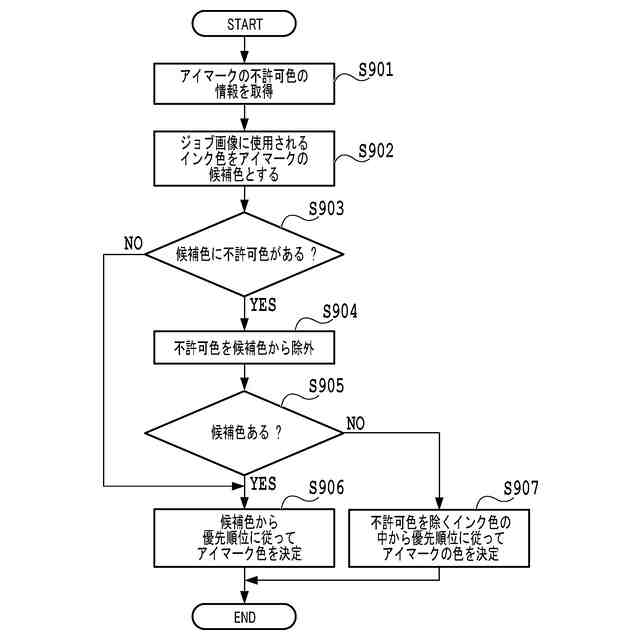

第３の実施形態におけるアイマークの色の決定処理の流れを示すフローチャートである。
アイマークに使用されるインク色がブラック、マゼンタに制限されている場合の、プリントヘッドの位置とページ毎の画像形成物を示す図である。
第４の実施形態におけるアイマークの色の決定処理の流れを示すフローチャートである。
シートの色に応じて決定されたプリントヘッドの位置とページ毎の画像形成物を示す図である。
第５の実施形態におけるアイマークの色の決定処理の流れを示すフローチャートである。
第６の実施形態におけるアイマークの色の決定処理の流れを示すフローチャートである。
第７の実施形態におけるアイマークの色の決定処理の流れを示すフローチャートである。
【発明を実施するための形態】
【０００８】
以下、添付図面を参照して本発明の好適な実施の形態を詳しく説明する。尚、以下の実施の形態は特許請求の範囲に係る本発明を限定するものでなく、また本実施の形態で説明されている特徴の組み合わせの全てが本発明の解決手段に必須のものとは限らない。
【０００９】
図１は、本実施形態に係る画像形成システム１の構成例を示す図である。画像形成システム１は、例えばロール紙等の連続した記録媒体（以下、連続シート１５０という）に対し、連続的な画像形成が可能な装置である。画像形成システム１は、給紙装置１１０、画像形成装置１００、巻取装置１２０、操作パネル１４０、制御用ＰＣ１３０を有する。
【００１０】
本明細書において、記録媒体は、一般的な画像形成装置で用いられる紙のみならず、広く、ビニール、布、プラスチック・フィルム、金属板、ガラス、セラミックス、木材、皮革等、インクを受容可能なものも表すシートとする。また、剥離紙にラベルが貼付されたラベルシートであってもよい。
（【００１１】以降は省略されています）
