公開番号2025160583
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063202
出願日2024-04-10
発明の名称ボイスコイルモーター、電子機器及び光路変更装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類H02K 33/18 20060101AFI20251016BHJP(電力の発電,変換,配電)
要約【課題】磁気効率を向上できるボイスコイルモーター、電子機器及び光路変更装置を提供する。
【解決手段】ボイスコイルモーターは、ワイヤーが巻回されたコイル部と、コイル部と接触するマグネット部と、を備え、コイル部とマグネット部とのうち一方の部材は、他方の部材に対して相対的に移動する。
【選択図】図1
特許請求の範囲【請求項１】
ワイヤーが巻回されたコイル部と、
前記コイル部と接触するマグネット部と、を備え、
前記コイル部と前記マグネット部とのうち一方の部材は、他方の部材に対して相対的に移動する、
ことを特徴とするボイスコイルモーター。
続きを表示（約 1,500 文字）【請求項２】
請求項１に記載のボイスコイルモーターにおいて、
前記コイル部は、コイル部側接触面を有し、
前記マグネット部は、前記コイル部側接触面と接触するマグネット部側接触面を有し、
前記コイル部側接触面と前記マグネット部側接触面とのうち少なくとも一方の接触面は、コーティング剤によって被覆されている、
ことを特徴とするボイスコイルモーター。
【請求項３】
請求項２に記載のボイスコイルモーターにおいて、
前記コーティング剤は、前記ワイヤーの周面を被覆する、
ことを特徴とするボイスコイルモーター。
【請求項４】
請求項２に記載のボイスコイルモーターにおいて、
前記コーティング剤は、ポリテトラフルオロエチレン樹脂、二硫化モリブデン、カーボングラファイト及び窒化ホウ素のうち少なくともいずれかを含む、
ことを特徴とするボイスコイルモーター。
【請求項５】
請求項１に記載のボイスコイルモーターにおいて、
前記マグネット部は、前記コイル部と接触するマグネット部側接触面を有し、
前記マグネット部側接触面には、ニッケル、銅及びスズのうち少なくともいずれかを含む材料によるめっき処理が施されている、
ことを特徴とするボイスコイルモーター。
【請求項６】
請求項１に記載のボイスコイルモーターにおいて、
前記コイル部は、コイル部側接触面を有し、
前記マグネット部は、前記コイル部側接触面と接触するマグネット部側接触面を有し、
前記コイル部側接触面と前記マグネット部側接触面とのうち少なくとも一方の接触面は、他方の接触面が接触する被接触部材によって構成されている、
ことを特徴とするボイスコイルモーター。
【請求項７】
請求項６に記載のボイスコイルモーターにおいて、
前記被接触部材は、ポリアセタール、ポリテトラフルオロエチレン樹脂、超高分子量ポリエチレン、モノマーキャストナイロン及びポリアセタール樹脂のうち少なくともいずれかを含む、
ことを特徴とするボイスコイルモーター。
【請求項８】
請求項１から請求項７のいずれか一項に記載のボイスコイルモーターにおいて、
前記マグネット部は、前記コイル部の中心軸に直交する方向に前記コイル部に対して相対的に移動し、
前記マグネット部は、前記コイル部に接触する接触面の磁極が異なる第１マグネット及び第２マグネットを有し、
前記第１マグネット及び前記第２マグネットは、前記マグネット部が前記コイル部に対して相対的に移動する方向に隣接して配置されている、
ことを特徴とするボイスコイルモーター。
【請求項９】
請求項１から請求項７のいずれか一項に記載のボイスコイルモーターにおいて、
前記コイル部は、前記ワイヤーが外周面に巻回されるコイルボビンを有し、
前記マグネット部は、前記コイルボビンの中心軸を中心とする周方向に沿って配置される円筒状に構成され、
前記コイル部と前記マグネット部とのうち一方は、他方に対して前記中心軸に沿って相対的に移動する、
ことを特徴とするボイスコイルモーター。
【請求項１０】
請求項１から請求項７のいずれか一項に記載のボイスコイルモーターを有するアクチュエーターを備える、
ことを特徴とする電子機器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、ボイスコイルモーター、電子機器及び光路変更装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、アクチュエーターとしてボイスコイルモーターを備える電子機器が知られている。このような電子機器の一例として、ディスクドライブ装置が知られている（例えば特許文献１参照）。
特許文献１に記載のディスクドライブ装置では、ボイスコイルモーターは、一対のＶＣＭマグネットと、一対のＶＣＭマグネットの間に配置されるＶＣＭコイルと、によって構成されている。ＶＣＭコイルが通電されると発生する電場と、一対のＶＣＭマグネットの磁場との相互作用による電磁気力によって、ＶＣＭコイルが設けられたスイングアームがピボット軸受周りに回動する。これにより、スイングアームに設けられたヘッドが記録ディスクメディア上に移動される。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１７９５９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載のディスクドライブ装置のボイスコイルモーターでは、一対のＶＣＭマグネットのそれぞれと、ＶＣＭコイルとは、互いに離間して設けられている。すなわち、特許文献１に記載のボイスコイルモーターでは、マグネットとコイルとは、互いに非接触である。このため、ボイスコイルモーターの磁気効率が低く、コイルとマグネットとのうち一方に対して相対的に移動する移動部材の推力を高めづらいという問題がある。
このため、磁気効率を向上できるボイスコイルモーターの構成が要望されてきた。
【課題を解決するための手段】
【０００５】
本開示の第１態様に係るボイスコイルモーターは、ワイヤーが巻回されたコイル部と、前記コイル部と接触するマグネット部と、を備え、前記コイル部と前記マグネット部とのうち一方の部材は、他方の部材に対して相対的に移動する。
【０００６】
本開示の第２態様に係る電子機器は、上記第１態様に係るボイスコイルモーターを有するアクチュエーターを備える。
【０００７】
本開示の第３態様に係る光路変更装置は、光路変更部材を保持した可動フレームと、揺動軸を介して前記可動フレームを支持する支持フレームと、前記揺動軸を中心に前記支持フレームに対して前記可動フレームを揺動させる、上記第１態様に係るボイスコイルモーターと、を備え、前記コイル部は、前記可動フレームと前記支持フレームとのうち一方に配置され、前記マグネット部は、前記可動フレームと前記支持フレームとのうち他方に配置されている。
【０００８】
本開示の第４態様に係る電子機器は、光源装置と、前記光源装置から出射された光束の光路を変更する、上記第３態様に係る光路変更装置と、を備える。
【図面の簡単な説明】
【０００９】
第１実施形態に係るアクチュエーターが備えるボイスコイルモーターを示す模式図。
第２実施形態に係るアクチュエーターが備えるボイスコイルモーターを示す模式図。

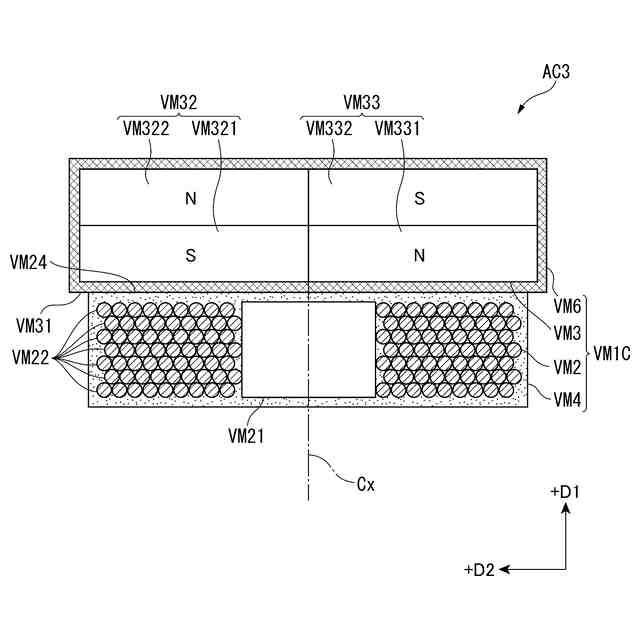

第３実施形態に係るアクチュエーターが備えるボイスコイルモーターを示す模式図。

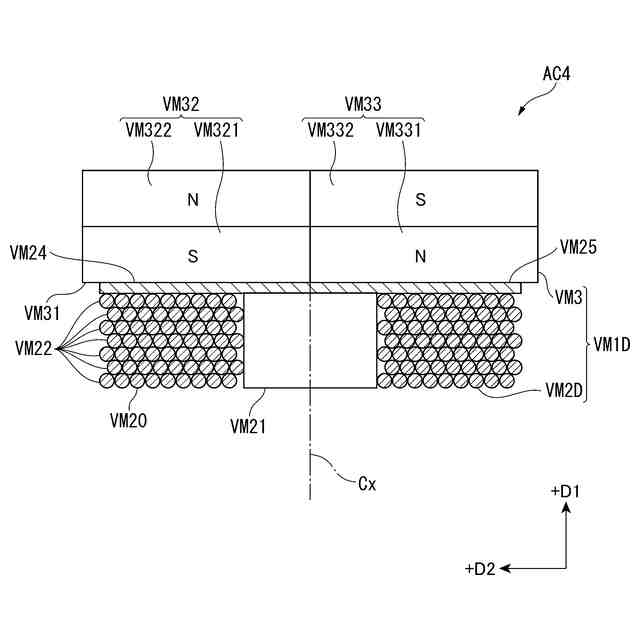

第４実施形態に係るアクチュエーターが備えるボイスコイルモーターを示す模式図。
第５実施形態に係るアクチュエーターが備えるボイスコイルモーターを示す模式図。

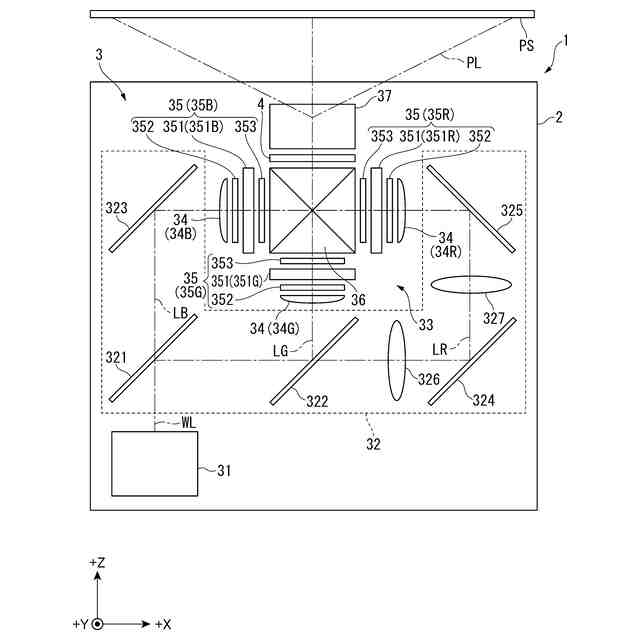

第６実施形態に係るプロジェクターの構成を示す模式図。
第６実施形態に係る光路変更装置を光出射側から見た図。
第６実施形態に係る光路変更装置による画像光の光路シフトを説明する図。
【発明を実施するための形態】
【００１０】
［第１実施形態］
以下、本開示の第１実施形態について、図面に基づいて説明する。
［アクチュエーター及びボイスコイルモーターの構成］
図１は、本実施形態に係るアクチュエーターＡＣ１が備えるボイスコイルモーターＶＭ１Ａを示す模式図である。
本実施形態に係るアクチュエーターＡＣ１は、図１に示すように、コイル部ＶＭ２及びマグネット部ＶＭ３を有するボイスコイルモーターＶＭ１Ａを備える。
ボイスコイルモーターＶＭ１Ａは、コイル部ＶＭ２に交流電流を供給することによって、コイル部ＶＭ２とマグネット部ＶＭ３とのうち、一方の部材が他方の部材に対して相対的に往復運動して動力を得るアクチュエーターである。図１の例では、コイル部ＶＭ２は固定されており、コイル部ＶＭ２とマグネット部ＶＭ３とのうち一方の部材であるマグネット部ＶＭ３が他方の部材であるコイル部ＶＭ２に対して相対的に往復運動する。
また、コイル部ＶＭ２とマグネット部ＶＭ３とは、互いに接触しており、本実施形態では、マグネット部ＶＭ３は、コイル部ＶＭ２と接触した状態にてコイル部ＶＭ２とマグネット部ＶＭ３との接触面に沿って往復運動する。
以下、ボイスコイルモーターＶＭ１Ａの構成を詳述する。
（【００１１】以降は省略されています）
