公開番号2025158755
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061615
出願日2024-04-05
発明の名称乾燥装置
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類F26B 13/10 20060101AFI20251009BHJP(乾燥)
要約【課題】予熱区間において空気を加熱するためのエネルギー使用量を抑制した乾燥装置7を提供することである。

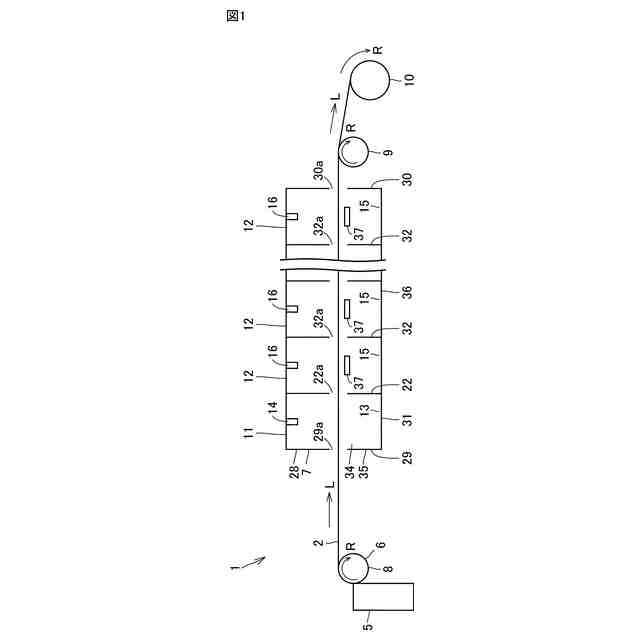

【解決手段】電極ペースト3が形成された電極シート2を乾燥する乾燥装置7であって、電極シート2を予熱する予熱ユニット11と、予熱ユニット11において予熱された電極シート2に形成された電極ペースト3を乾燥する乾燥ユニット12とを備える。予熱ユニット11は、加熱部20と、液体供給部21と吹付部14とから形成されるとともに、内部で気体が循環する循環回路17を含む。加熱部20は、気体を加熱し、液体供給部21は、気体に液体を供給する。

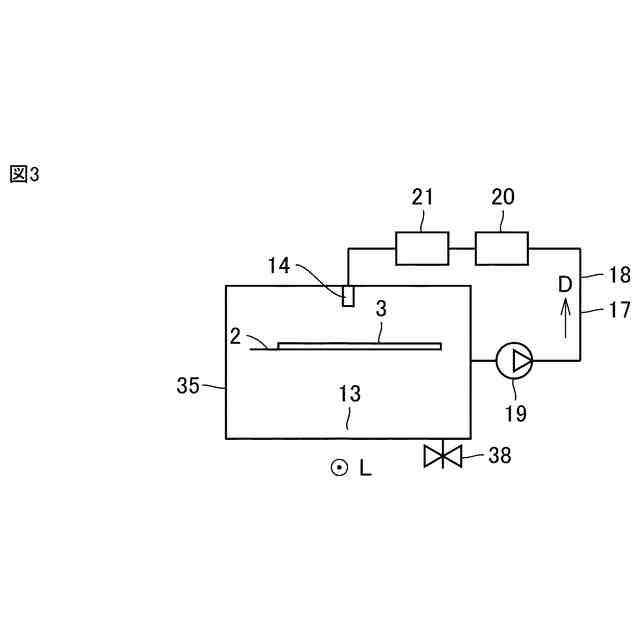

【選択図】図3
特許請求の範囲【請求項１】

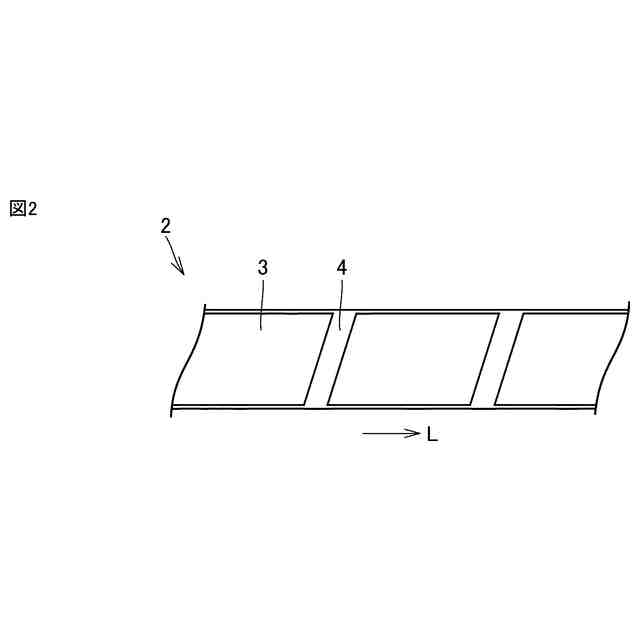

電極ペーストが形成された電極シートを乾燥する乾燥装置であって、
前記電極シートを予熱する予熱ユニットと、

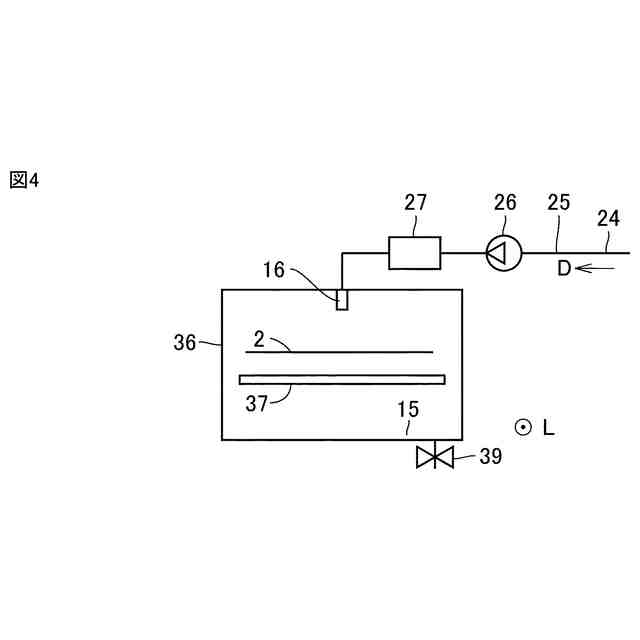

前記予熱ユニットにおいて予熱された前記電極シートに形成された前記電極ペーストを乾燥する乾燥ユニットとを備え、
前記予熱ユニットは、加熱部と、液体供給部と吹付部とから形成されるとともに、内部で気体が循環する循環回路を含み、
前記加熱部は、前記気体を加熱し、
前記液体供給部は、前記気体に液体を供給する、乾燥装置。
続きを表示（約 350 文字）【請求項２】
前記気体は、空気であり、
前記液体は、水である、請求項１に記載の乾燥装置。
【請求項３】
前記液体は、前記電極ペーストに含まれる溶媒である、請求項１に記載の乾燥装置。
【請求項４】
前記液体供給部は、前記加熱部に対して、前記循環回路内を流れる前記気体の上流側に配置された、請求項１に記載の乾燥装置。
【請求項５】
前記予熱ユニットには予熱室が形成されており、
前記吹付部は前記予熱室に設けられており、
前記電極シートは予熱室内に配置され、
前記予熱室が前記液体による飽和蒸気で満たされた環境下において、前記吹付部は前記電極シートに前記気体を吹き付ける、請求項１から請求項４のいずれかに記載の乾燥装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、乾燥装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
例えば、特開２００２－００８７２２号公報（特許文献１）には、電極ペーストが形成された電極シートを乾燥する乾燥装置が開示されている。乾燥装置は、一般的に、電極シートに加熱した空気を吹き付けることで、電極ペーストを乾燥させて、電極合材層を形成する。このような乾燥装置においては、外部から取り込んだ空気を加熱して、加熱された空気が電極シートに吹き付けられる。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－００８７２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電極シートの乾燥装置において、最初の予熱区間では、電極シートを、たとえば、１２０度まで加熱する。この予熱区間においては、電極シート自体を温めることを目的としており、電極ペーストから水分を除去することを目的としていない。
【０００５】
その一方で、従来の乾燥装置においては、予熱区間においても、外部から取り込んだ空気を暖めて、電極シートに吹き付け、その後、電極シートを暖めた空気は外部に排出される。
【０００６】
このため、順次、外部の空気を暖める必要があり、空気を加熱するために多くのエネルギーが使用されているという課題が生じている。
【０００７】
本開示は、上記課題を解決するためになされたものであり、その目的は、予熱区間において空気を加熱するためのエネルギー使用量を抑制した乾燥装置を提供することである。
【課題を解決するための手段】
【０００８】
本開示の第１の局面に係る乾燥装置は、電極ペーストが形成された電極シートを乾燥する乾燥装置であって、電極シートを予熱する予熱ユニットと、予熱ユニットにおいて予熱された電極シートに形成された電極ペーストを乾燥する乾燥ユニットとを備え、予熱ユニットは、加熱部と、液体供給部と吹付部とから形成されるとともに、内部で気体が循環する循環回路を含み、加熱部は、気体を加熱し、液体供給部は、気体に液体を供給する。
【０００９】
本開示の第１の局面に係る乾燥装置の気体は、空気であり、液体は、水である。
【００１０】
本開示の第１の局面に係る乾燥装置の液体は、電極ペーストに含まれる溶媒である。
（【００１１】以降は省略されています）
