特許ウォッチ

公開番号2025160962
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024063733
出願日2024-04-11
発明の名称多孔質シリコン材料、蓄電デバイス及び多孔質シリコン材料の製造方法
出願人株式会社豊田中央研究所
代理人弁理士法人アイテック国際特許事務所
主分類C01B 33/02 20060101AFI20251017BHJP(無機化学)
要約【課題】多孔質シリコン材料の充放電特性をより向上する。
【解決手段】本開示の多孔質シリコン材料は、Si相及び20質量%以下のSi-Mo化合物を含む導電相を含み、導電相に対するSiO₂の質量比So/Msが2.5以下であり、水銀圧入法で求めた細孔率が80体積%以下である。
【選択図】図4
特許請求の範囲【請求項１】
Ｓｉ相及び２０質量％以下のＳｉ－Ｍｏ化合物を含む導電相を含み、
前記導電相に対するＳｉＯ
2
の質量比Ｓｏ／Ｍｓが２．５以下であり、
水銀圧入法で求めた細孔率が８０体積％以下である、
多孔質シリコン材料。
続きを表示（約 910 文字）【請求項２】
前記導電相が５質量％以上であり、
前記ＳｉＯ
2
が３５質量％以下である、請求項１に記載の多孔質シリコン材料。
【請求項３】
ＡｌとＳｉとＭｏとの全体を１００ａｔ％としたときにＭｏの含有量が１ａｔ％以上１０ａｔ％以下の範囲である、請求項１又は２に記載の多孔質シリコン材料。
【請求項４】
前記細孔率が５０体積％以上である、請求項１又は２に記載の多孔質シリコン材料。
【請求項５】
水銀圧入法で求めた平均細孔径が３０ｎｍ以上７０ｎｍ以下の範囲である、請求項１又は２に記載の多孔質シリコン材料。
【請求項６】
正極活物質を含む正極と、
請求項１又は２に記載の多孔質シリコン材料を負極活物質として含む負極と、
前記正極と前記負極との間に介在しリチウムイオンを伝導するイオン伝導媒体と、
を備えた蓄電デバイス。
【請求項７】
ＡｌとＳｉとＭｏとを含む原料を溶融し急冷凝固させシリコン合金の前駆体を得る前駆体工程と、
前記シリコン合金に含まれるＡｌ成分を０．５ｍｏｌ／Ｌ未満の濃度の酸で除去して多孔質シリコン材料を得る多孔化工程と、
を含む多孔質シリコン材料の製造方法。
【請求項８】
前記多孔化工程では、Ｓｉ相及び２０質量％以下のＳｉ－Ｍｏ化合物を含む導電相を含み、前記導電相に対するＳｉＯ
2
の質量比Ｓｏ／Ｍｓが２．５以下であり、水銀圧入法で求めた細孔率が８０体積％以下である前記多孔質シリコン材料を得る、請求項７に記載の多孔質シリコン材料の製造方法。
【請求項９】
前記多孔化工程では、０．２ｍｏｌ／Ｌ以下の濃度の塩酸でＡｌ成分を除去する、請求項７又は８に記載の多孔質シリコン材料の製造方法。
【請求項１０】
前記多孔化工程では、前記導電相が５質量％以上であり、前記ＳｉＯ
2
が３５質量％以下である前記多孔質シリコン材料を得る、請求項７又は８に記載の多孔質シリコン材料の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本明細書では、多孔質シリコン材料、蓄電デバイス及び多孔質シリコン材料の製造方法
を開示する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、多孔質シリコン材料の製造方法としては、ＡｌとＳｉとＭｏとを含む原料を溶融し急冷凝固させシリコン合金の前駆体を得る前駆体工程と、シリコン合金に含まれるＡｌ成分を除去して多孔質シリコン材料を得る多孔化工程と、を含むものが提案されている（例えば、特許文献１参照）。この製造方法では、微細なＳｉ－Ｍｏ化合物でシリコン骨格が強化されるため、充放電特性の低下をより抑制することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０９６５８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述の特許文献１の製造方法では、ＡｌやＭｏなどを含むものとして、その強度を高め、充放電特性の低下をより抑制することができるが、まだ十分でなく更なる改良が望まれていた。
【０００５】
本開示は、このような課題に鑑みなされたものであり、多孔質シリコン材料の充放電特性をより向上することができる多孔質シリコン材料、蓄電デバイス及び多孔質シリコン材料の製造方法を提供することを主目的とする。
【課題を解決するための手段】
【０００６】
上述した目的を達成するために鋭意研究したところ、本発明者らは、ＡｌとＳｉとＭｏとを含むシリコン合金を作製し、Ａｌを除去する際の条件をより好適ものとすることによって、充放電特性をより向上することができることを見いだし、本開示の多孔質シリコン材料、蓄電デバイス及び多孔質シリコン材料の製造方法を完成するに至った。
【０００７】
即ち、本開示の多孔質シリコン材料は、
Ｓｉ相及び２０質量％以下のＳｉ－Ｍｏ化合物を含む導電相を含み、
前記導電相に対するＳｉＯ
2
の質量比Ｓｏ／Ｍｓが２．５以下であり、
水銀圧入法で求めた細孔率が８０体積％以下であるものである。
【０００８】
本開示の蓄電デバイスは、
正極活物質を含む正極と、
上述した多孔質シリコン材料を負極活物質として含む負極と、
前記正極と前記負極との間に介在しリチウムイオンを伝導するイオン伝導媒体と、
を備えたものである。
【０００９】
本開示の多孔質シリコン材料の製造方法は、
ＡｌとＳｉとＭｏとを含む原料を溶融し急冷凝固させシリコン合金の前駆体を得る前駆体工程と、
前記シリコン合金に含まれるＡｌ成分を０．５ｍｏｌ／Ｌ未満の濃度の酸で除去して多孔質シリコン材料を得る多孔化工程と、
を含むものである。
【発明の効果】
【００１０】

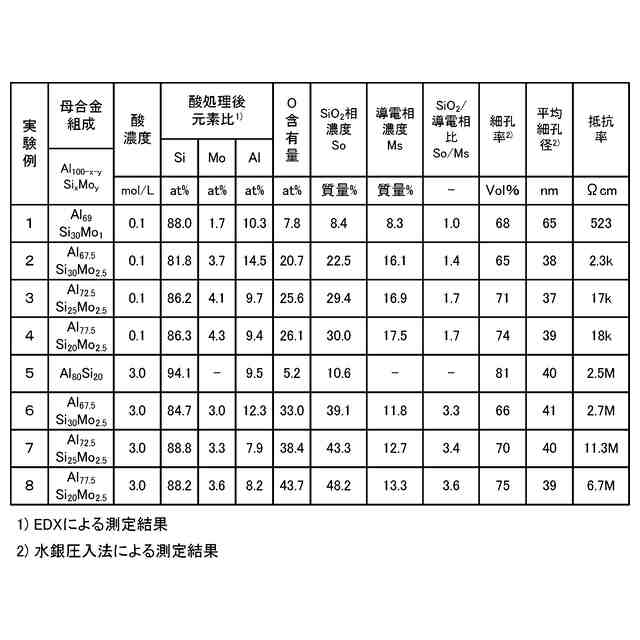

本開示は、多孔質シリコン材料において、充放電特性をより向上することができる。このような効果が得られる理由は以下のように推察される。例えば、リチウムイオン二次電池用のシリコン負極は、理論容量が黒鉛等に比して高い値を示すが、充放電時の体積変化によって、その構造を保つことが困難なことがあった。この多孔質シリコン材料では、ナノサイズなどの微細な細孔を有し、微細なＳｉ－Ｍｏ化合物でシリコン骨格が強化されることによって、その構造を強化することができ、充放電特性の低下をより抑制することができる。一方、この多孔質シリコン材料は、Ａｌの除去処理を行うが、このとき、Ｓｉが酸化されることがあり、その抵抗率が高くなることがあった。本開示では、Ａｌの除去処理条件を調整することによって、Ｓｉ－Ｍｏ化合物を含む導電相を構造内に十分存在させ、且つＳｉの酸化をより抑制することによって、抵抗率の低減を図り、充放電特性をより向上することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）

関連特許
