公開番号2025164094
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024067860
出願日2024-04-19
発明の名称電子機器
出願人オンキヨー株式会社
代理人
主分類A61F 11/00 20220101AFI20251023BHJP(医学または獣医学;衛生学)
要約【課題】音漏れを防止すること。

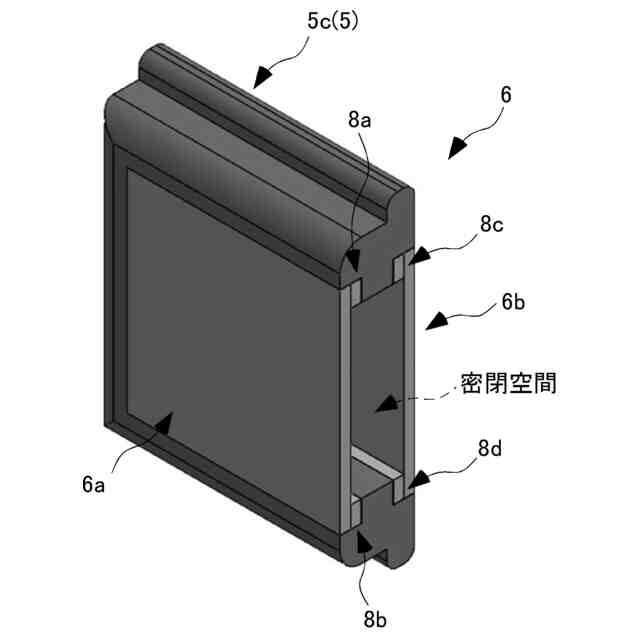

【解決手段】ウェアラブルデバイス1は、接触面を有する第1振動素子6aと、第2振動素子6bと、を備える。第1振動素子6aと第2振動素子6bとは、逆相接続されている。第1振動素子6aと第2振動素子6bとは、対向して配置され、第1振動素子6aと第2振動素子6bとの対向面側は、密閉され、第1振動素子6aと第2振動素子6bとの対向面と反対側の面は、開放されている。第1振動素子6aの接触面は、最大面である。
【選択図】図4
特許請求の範囲【請求項１】
接触面を有する第１振動素子と、
第２振動素子と、を備え、
前記第１振動素子と前記第２振動素子とは、逆相接続されていることを特徴とする電子機器。
続きを表示（約 1,000 文字）【請求項２】
前記第１振動素子と前記第２振動素子とは、対向して配置され、
前記第１振動素子と前記第２振動素子との対向面側は、密閉され、
前記第１振動素子と前記第２振動素子との対向面と反対側の面は、開放されていることを特徴とする請求項１に記載の電子機器。
【請求項３】
前記第１振動素子及び前記第２振動素子は、それぞれ、扁平な略直方体状であり、
前記第１振動素子の最大面は、接触面であることを特徴とする請求項１に記載の電子機器。
【請求項４】
前記第１振動素子と前記第２振動素子とは、近接して対向配置されていることを特徴とする請求項１に記載の電子機器。
【請求項５】

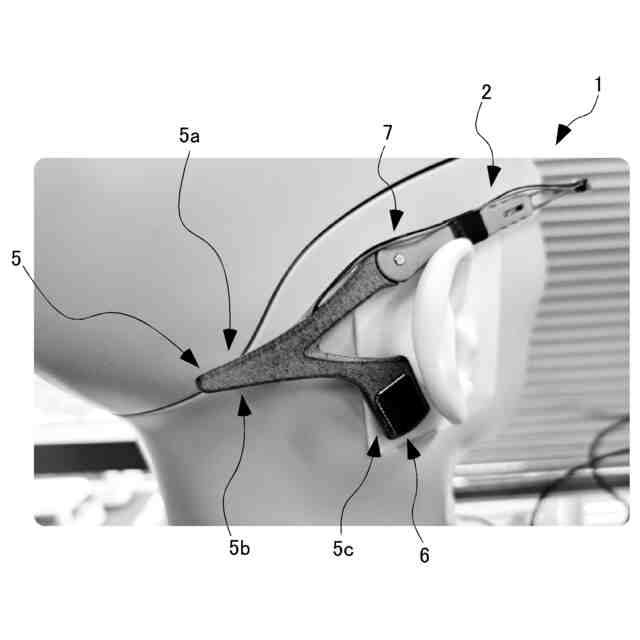

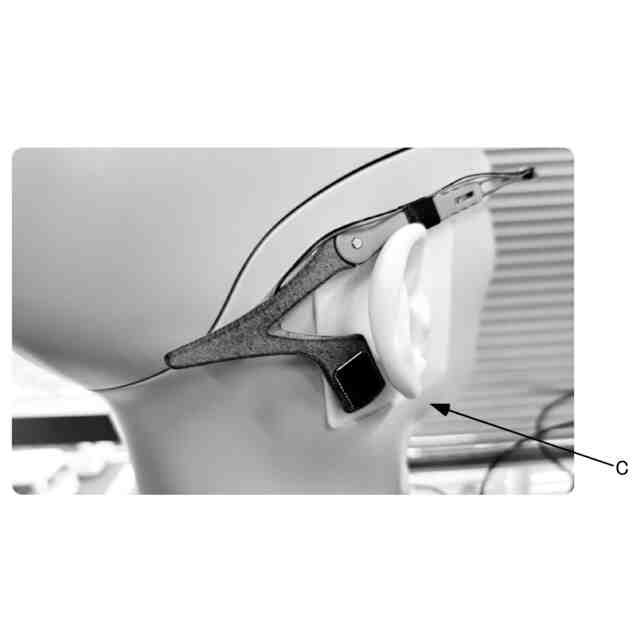

装着状態で耳の付け根に接触する第１筐体と、
前記第１振動素子と前記第２振動素子とを有する振動源と、
前記振動源を保持する第２筐体と、
前記第１筐体と前記第２筐体とを回動可能に接続する接続部と、をさらに備えることを特徴とする請求項１に記載の電子機器。
【請求項６】
前記接続部は、前記振動源を第１位置から使用状態での位置である第２位置に、及び、前記第２位置から前記第１位置に回動させ、
前記第２位置は、前記第１位置よりも装着状態における耳の内側に位置することを特徴とする請求項５に記載の電子機器。
【請求項７】
前記接続部は、装着状態で耳介上部に位置することを特徴とする請求項５に記載の電子機器。
【請求項８】
２つの前記第１筐体と、
２つの前記振動源と、
２つの前記第２筐体と、
２つの前記接続部と、を備え、
前記第２位置における前記２つの振動源間の距離は、前記第１位置における前記２つの振動源間の距離よりも狭いことを特徴とする請求項５に記載の電子機器。
【請求項９】
前記第１位置における前記２つの振動源間の距離は、前記第２位置における前記２つの振動源間の距離よりも広いことを特徴とする請求項８に記載の電子機器。
【請求項１０】
前記２つの第１筐体は、それぞれ、テンプルであり、
２つの前記テンプルにそれぞれ接続された２つのリムと、
前記２つのリムを接続するブリッジと、をさらに備え、
眼鏡型であることを特徴とする請求項９に記載の電子機器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ユーザーに音を聴取させるための振動源を備える電子機器に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
一般に、音は、空気の振動として、耳の穴から入って鼓膜を振動させ、内耳（聴覚神経）に伝わることで、人間に聞こえる。このような音の伝導は、「空気伝導」と呼ばれ、空気の振動で伝えられる音は、「気導音」と呼ばれる。「空気伝導」に対し、「骨伝導」は、頭の骨の振動を通じて、鼓膜を介さずに、直接音を聴覚神経に伝えるものである。骨伝導を利用したヘッドホン・イヤホン等の音響機器は、空気伝導のみを利用した音響機器と異なり、ユーザーの耳を開放して置くことも可能である。例えば、ＡＲ（Augmented Reality）グラスのような外出先での使用を主とした製品に骨伝導を利用した場合、ユーザーは、環境音も認識できるため、外出先での使用を主とした製品において、骨伝導は、好ましい音伝達方式である。特許文献１には、骨伝導を用いた眼鏡型のウェアラブルデバイスの発明が開示されている。
【０００３】
頭の骨に振動を伝達するための骨伝導デバイス（振動源）として、ＭＭ方式・ＭＣ方式のダイナミック型加振器、圧電（ピエゾ）素子等が存在する。前者のダイナミック型加振器では、重量・サイズ感が大きくなる。このため、ＡＲグラスのような軽量化が求められるウェアラブル製品には、装着性を含め、後者の圧電素子が好まれる。
【０００４】
しかしながら、圧電素子を用いた眼鏡型のウェアラブルデバイスにおいて、テンプルに圧電素子を内蔵した場合、圧電素子からの振動がテンプルに伝達し、音漏れが発生する。このため、ユーザーは、電車・バス等、大衆の面前で使用し難いという問題がある。
【０００５】
また、圧電素子を用いた眼鏡型のウェアブルデバイスにおいて、骨伝導の場合、圧電素子からの振動が皮膚組織を経由して、頭蓋骨に伝導されるが、皮膚組織からは位相が反転した反射音として外部に放射される。このため、例えば、圧電素子の両面を開放して、音を打ち消す効果を狙ったとしても、打ち消しの効果が十分ではないという問題がある。
【先行技術文献】
【特許文献】
【０００６】
特開２００１－３２０７９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上述したように、従来の骨伝導デバイス（例えば、圧電素子）を用いた眼鏡型のウェアラブルデバイスは、音漏れの問題がある。
【０００８】
本発明の目的は、音漏れを防止することである。
【課題を解決するための手段】
【０００９】
第１の発明の電子機器は、接触面を有する第１振動素子と、第２振動素子と、を備え、前記第１振動素子と前記第２振動素子とは、逆相接続されていることを特徴とする。
【００１０】

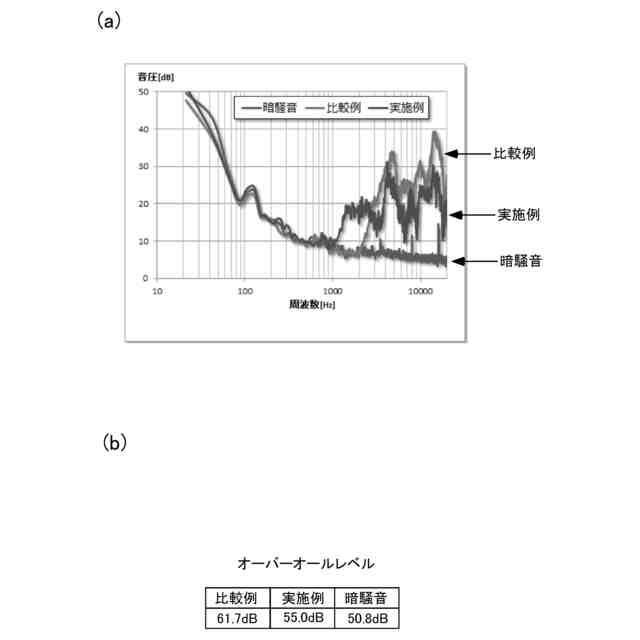

本発明では、２つの振動素子は、逆相接続されている。これにより、各振動素子からの音が打ち消されるため、音漏れが防止される。
（【００１１】以降は省略されています）
