公開番号2025164550
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024068591
出願日2024-04-19
発明の名称画像形成装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類G03G 21/00 20060101AFI20251023BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】DC/DCコンバータが故障していることを判定できる画像形成装置を提供する。

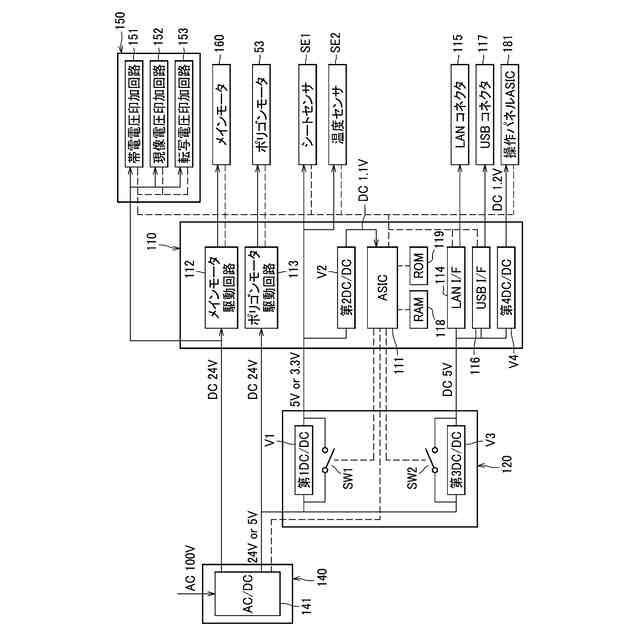

【解決手段】画像形成装置は、メインモータ160を制御するASIC111と、AC/DCコンバータ141と、第1DC/DCコンバータV1と、第1スイッチング素子SW1と、を備える。AC/DCコンバータ141は、交流電圧を第1電圧および第1電圧より低い電圧の第2電圧の直流電圧に変換可能である。第1DC/DCコンバータV1は、第1電圧を第3電圧に変換する。第1スイッチング素子SW1は、第1DC/DCコンバータV1と並列に接続され、ASIC111の制御信号に基づいてON状態とOFF状態とに切り替え可能である。第1スイッチング素子SW1がON状態にされた場合に、第2電圧がASIC111に供給され、OFF状態にされた場合に、第1DC/DCコンバータV1から出力された第3電圧がASIC111に供給される。
【選択図】図3

特許請求の範囲【請求項１】
感光ドラムと、
前記感光ドラムに駆動力を与えるメインモータと、
前記メインモータを制御するＡＳＩＣと、
商用電源から供給された交流電圧を第１電圧および第１電圧より低い電圧の第２電圧の直流電圧に変換可能なＡＣ／ＤＣコンバータと、
前記第１電圧を、前記第１電圧より低い電圧の第３電圧に変換する第１ＤＣ／ＤＣコンバータであって、２次側に前記ＡＳＩＣが接続された第１ＤＣ／ＤＣコンバータと、
前記第１ＤＣ／ＤＣコンバータと並列に接続された第１スイッチング素子であって、前記ＡＳＩＣの制御信号に基づいてＯＮ状態とＯＦＦ状態とに切り替え可能な第１スイッチング素子と、を備え、
前記第１スイッチング素子がＯＮ状態にされた場合、前記第２電圧が前記第１スイッチング素子を介して前記ＡＳＩＣに供給され、
前記第１スイッチング素子がＯＦＦ状態にされた場合、前記第１ＤＣ／ＤＣコンバータから出力された前記第３電圧が前記ＡＳＩＣに供給されることを特徴とする画像形成装置。
続きを表示（約 1,400 文字）【請求項２】
前記画像形成装置の起動時において、
前記第１スイッチング素子は、ＯＮ状態であり、
前記ＡＣ／ＤＣコンバータは、商用電源から供給された交流電圧を前記第２電圧の直流電圧に変換することを特徴とする請求項１に記載の画像形成装置。
【請求項３】
商用電源から前記ＡＳＩＣに向けて電圧を供給する経路において、前記第１ＤＣ／ＤＣコンバータおよび前記第１スイッチング素子と、前記ＡＳＩＣとの間に配置され、前記第２電圧または前記第３電圧を、前記第２電圧および前記第３電圧より低い第４電圧に変換する第２ＤＣ／ＤＣコンバータをさらに備えることを特徴とする請求項１に記載の画像形成装置。
【請求項４】
前記ＡＣ／ＤＣコンバータから出力された前記第１電圧を、前記第１電圧よりも小さく前記第３電圧よりも大きい第５電圧に変換する第３ＤＣ／ＤＣコンバータと、
前記第３ＤＣ／ＤＣコンバータと並列に接続された第２スイッチング素子であって、前記ＡＳＩＣの制御信号に基づいてＯＮ状態とＯＦＦ状態とに切り替え可能な第２スイッチング素子と、
をさらに備えることを特徴とする請求項１に記載の画像形成装置。
【請求項５】
前記第５電圧は、前記第２電圧と同じ電圧であることを特徴とする請求項４に記載の画像形成装置。
【請求項６】
前記画像形成装置の起動時において、
前記第２スイッチング素子はＯＮ状態であり、
前記ＡＣ／ＤＣコンバータは、商用電源から供給された交流電圧を前記第２電圧の直流電圧に変換することを特徴とする請求項４に記載の画像形成装置。
【請求項７】
前記画像形成装置の起動時において、前記第１スイッチング素子は、ＯＮ状態であり、
前記ＡＳＩＣは、前記画像形成装置の起動後に、

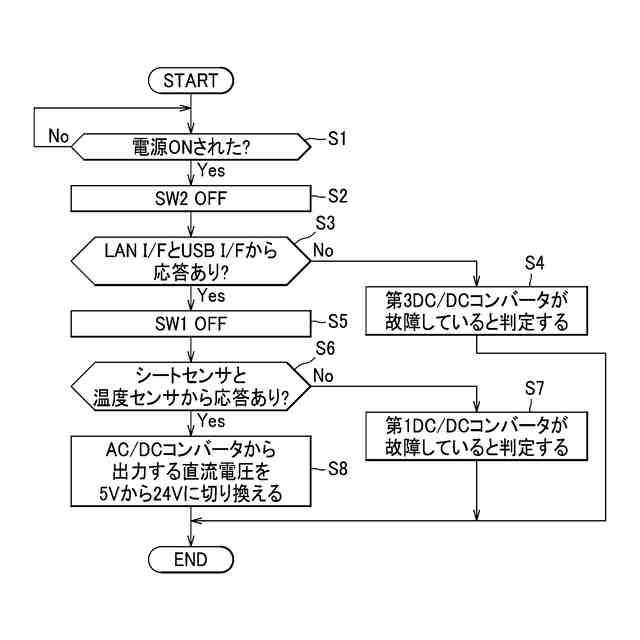

前記第２スイッチング素子をＯＦＦ状態にして、前記第３ＤＣ／ＤＣコンバータに接続された第１デバイスの応答を確認し、
前記第１デバイスからの応答があった場合に前記第３ＤＣ／ＤＣコンバータが正常であると判定することを特徴とする請求項６に記載の画像形成装置。
【請求項８】
前記ＡＳＩＣは、前記第３ＤＣ／ＤＣコンバータが正常であると判定した後、
前記第１スイッチング素子をＯＦＦ状態にして、前記第１ＤＣ／ＤＣコンバータに接続された第２デバイスの応答を確認し、
前記第２デバイスからの応答があった場合に前記第１ＤＣ／ＤＣコンバータが正常であると判定することを特徴とする請求項７に記載の画像形成装置。
【請求項９】
前記ＡＳＩＣは、前記第３ＤＣ／ＤＣコンバータが正常であると判定した後、前記第２スイッチング素子をＯＦＦ状態にしたまま、前記第１スイッチング素子をＯＦＦ状態にして、前記第１ＤＣ／ＤＣコンバータに接続された第２デバイスの応答を確認することを特徴とする請求項８に記載の画像形成装置。
【請求項１０】
前記ＡＳＩＣは、前記第３ＤＣ／ＤＣコンバータが正常であると判定した後、前記第２スイッチング素子をＯＮ状態にし、かつ、前記第１スイッチング素子をＯＦＦ状態にして、前記第１ＤＣ／ＤＣコンバータに接続された第２デバイスの応答を確認することを特徴とする請求項８に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ＡＣ／ＤＣコンバータとＤＣ／ＤＣコンバータを備える画像形成装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、ＡＣ／ＤＣコンバータとＤＣ／ＤＣコンバータを備える画像形成装置が知られている（特許文献１参照）。この画像形成装置は、画像形成を制御するＡＳＩＣ（主制御回路）を備えている。ＡＳＩＣには、商業電源から供給された交流電圧を第１電圧の直流電圧に変換するＡＣ／ＤＣコンバータと、第１電圧の直流電圧を第１電圧より低い第２電圧に変換するＤＣ／ＤＣコンバータと、を経由して電力が供給されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１１８６６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、従来の画像形成装置では、ＤＣ／ＤＣコンバータが故障していた場合には、ＡＳＩＣに電力を供給することができないため、ＡＳＩＣは、ＤＣ／ＤＣコンバータが故障していることを判定することができないという問題点があった。
【０００５】
そこで、本発明は、ＤＣ／ＤＣコンバータが故障していることを判定できる画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】

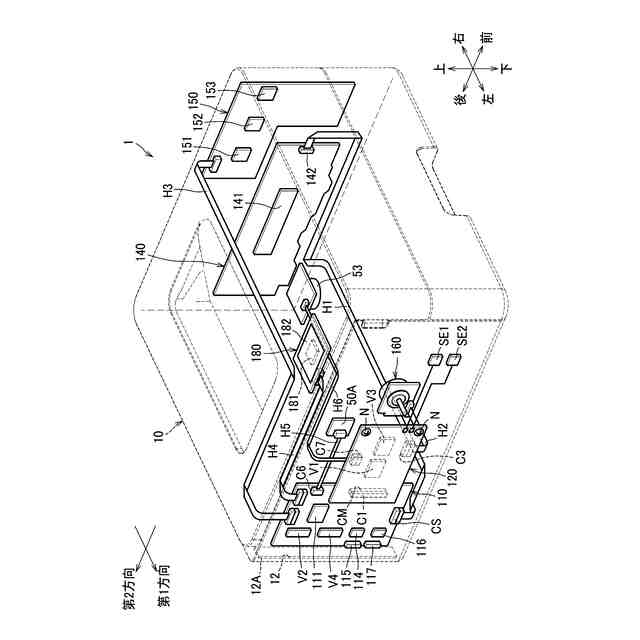

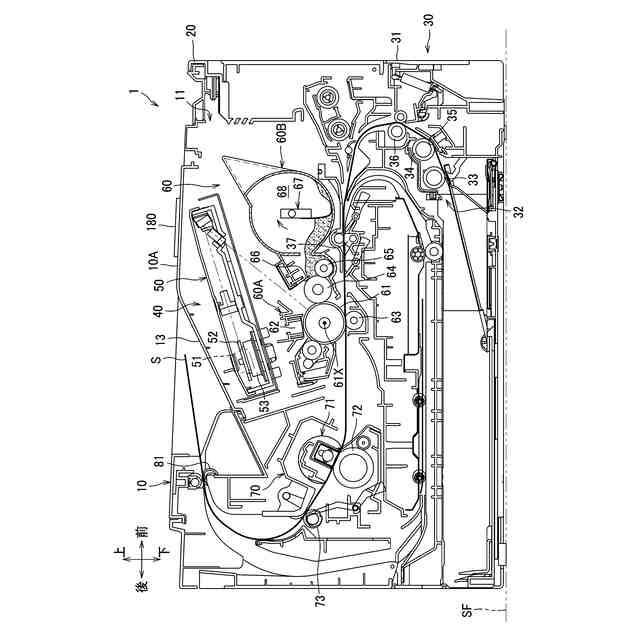

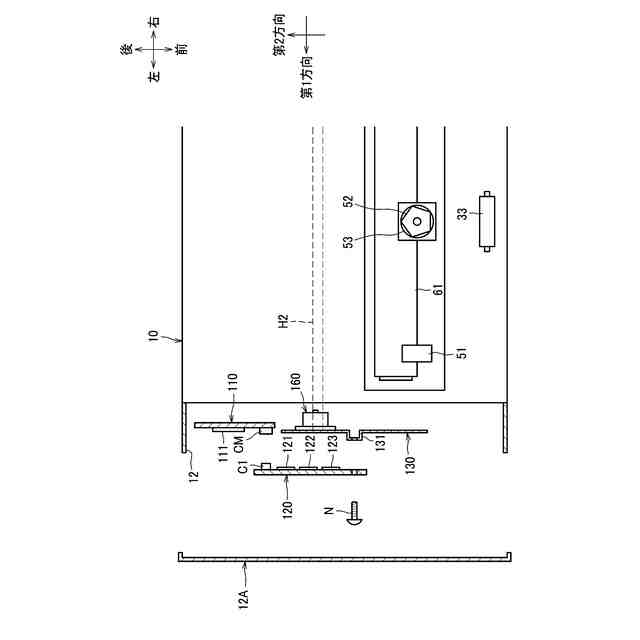

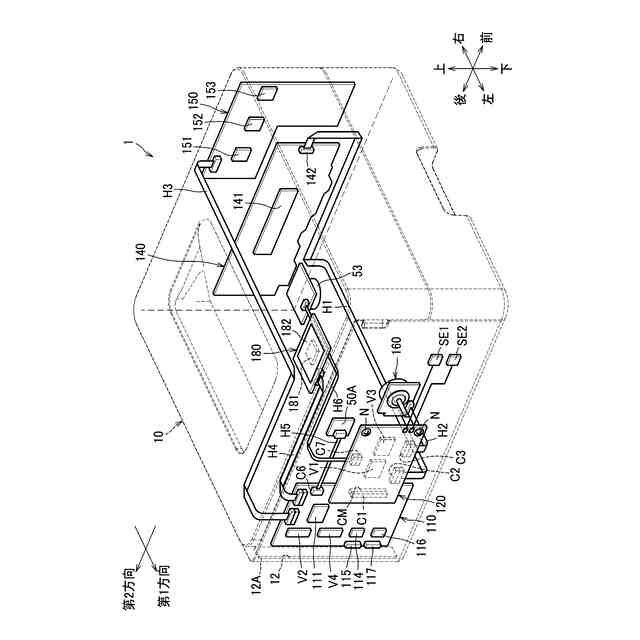

前記課題を解決するため、本発明に係る画像形成装置は、感光ドラムと、メインモータと、ＡＳＩＣと、ＡＣ／ＤＣコンバータと、第１ＤＣ／ＤＣコンバータと、第１スイッチング素子と、を備える。
メインモータは、感光ドラムに駆動力を与える。
ＡＳＩＣは、メインモータを制御する。
ＡＣ／ＤＣコンバータは、商用電源から供給された交流電圧を第１電圧および第１電圧より低い電圧の第２電圧の直流電圧に変換可能である。
第１ＤＣ／ＤＣコンバータは、第１電圧を、第１電圧より低い電圧の第３電圧に変換する。第１ＤＣ／ＤＣコンバータは、２次側にＡＳＩＣが接続されている。
第１スイッチング素子は、第１ＤＣ／ＤＣコンバータと並列に接続されている。第１スイッチング素子は、ＡＳＩＣの制御信号に基づいてＯＮ状態とＯＦＦ状態とに切り替え可能である。
第１スイッチング素子がＯＮ状態にされた場合、第２電圧が第１スイッチング素子を介してＡＳＩＣに供給される。
第１スイッチング素子がＯＦＦ状態にされた場合、第１ＤＣ／ＤＣコンバータから出力された第３電圧がＡＳＩＣに供給される。
【０００７】
第１スイッチング素子をＯＮ状態とすれば、第１ＤＣ/ＤＣコンバータを経由することなくＡＳＩＣに電圧を供給することができる。このため、画像形成装置の起動時に第１スイッチング素子をＯＮ状態にしておけば、仮に、第１ＤＣ／ＤＣコンバータが故障していても、ＡＳＩＣを起動することができ、ＡＳＩＣは、第１ＤＣ／ＤＣコンバータの故障を判定するための制御を実行することができる。
【０００８】
また、画像形成装置の起動時において、第１スイッチング素子は、ＯＮ状態であり、ＡＣ／ＤＣコンバータは、商用電源から供給された交流電圧を第２電圧の直流電圧に変換する構成であってもよい。
【０００９】
画像形成装置の起動時において、スイッチング素子がＯＮ状態であり、ＡＣ／ＤＣコンバータが第２電圧の直流電圧に変換するため、画像形成装置を起動したときには、第１ＤＣ/ＤＣコンバータを経由することなく、第２電圧がＡＳＩＣに向けて供給される。このため、第１ＤＣ／ＤＣコンバータが故障していた場合にもＡＳＩＣを起動することができる。
【００１０】
また、商用電源からＡＳＩＣに向けて電圧を供給する経路において、第１ＤＣ／ＤＣコンバータおよび第１スイッチング素子と、ＡＳＩＣとの間に配置され、第２電圧または第３電圧を、第２電圧および第３電圧より低い第４電圧に変換する第２ＤＣ／ＤＣコンバータをさらに備えていてもよい。
（【００１１】以降は省略されています）
