公開番号2025163485
公報種別公開特許公報(A)
公開日2025-10-29
出願番号2024066784
出願日2024-04-17
発明の名称印刷装置
出願人ブラザー工業株式会社
代理人弁理士法人ネクスト
主分類B41J 29/38 20060101AFI20251022BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】規格で定められた通りの処理を実行することと、規格で定められた通りとは異なる処理を実行することと、を両立可能な技術を提供する。
【解決手段】プリンタ10では、特定の指示がされていない場合、つまり、印刷ページ範囲指定モードとしてモード1が決定されている場合は、所定の規格で定められた通りの両面印刷がなされ、特定の指示がされている場合、つまり、印刷ページ範囲指定モードとしてモード1が決定されている場合は、所定の規格で定められた通りとは異なる両面印刷がなされるので、規格で定められた通りの両面印刷を実行することと、規格で定められた通りとは異なる両面印刷を実行することと、を両立することが可能となる。
【選択図】図6
特許請求の範囲【請求項１】
シートに印刷が可能な印刷エンジンと、
コントローラと、
を備える印刷装置であって、
前記コントローラは、
所定の規格に従って記述された、複数ページ分の画像データを含む印刷ジョブに基づいて、前記印刷エンジンを用いてシートに印刷が可能であり、
前記所定の規格に従って記述された、両面印刷の指定と、開始ページの指定とがされている印刷ジョブについて、
前記印刷ジョブに、特定の指示がされていない場合は、
指定された前記開始ページが、前記印刷ジョブの奇数ページ目であれば、
指定された前記開始ページを含む、前記印刷ジョブの奇数ページ目の画像データに基づく画像が、シートの第１面に印刷され、
前記開始ページの次のページを含む、前記印刷ジョブの偶数ページ目の画像データに基づく画像が、同じシートの第２面に印刷される、第１の両面印刷を行い、
指定された前記開始ページが、前記印刷ジョブの偶数ページ目であれば、
指定された前記開始ページの画像データに基づく画像が、シートの第１面に印刷されず、シートの第２面に印刷され、
前記開始ページの前のページを含む、前記印刷ジョブの奇数ページ目の画像データに基づく画像が、同じシートの第１面に印刷される、第２の両面印刷を行い、
前記印刷ジョブに、前記特定の指示がされている場合は、
指定された前記開始ページが、前記印刷ジョブの奇数ページ目であっても、
指定された前記開始ページが、前記印刷ジョブの偶数ページ目であっても、
指定された前記開始ページを含む、前記開始ページを１ページ目とした奇数ページの画像データに基づく画像が、シートの第１面に印刷され、
前記開始ページの次のページを含む、前記開始ページを１ページ目とした偶数ページの画像データに基づく画像が、同じシートの第２面に印刷される、第３の両面印刷を行う、
ことを特徴とする印刷装置。
続きを表示（約 2,400 文字）【請求項２】
前記所定の規格は、ＰＪＬ（Printer Job Language）規格である、
ことを特徴とする請求項１に記載の印刷装置。
【請求項３】
前記コントローラは、
前記所定の規格に従って記述されていない、両面印刷の指定と、開始ページの指定とがされている印刷ジョブについては、前記第３の両面印刷を行う、
ことを特徴とする請求項１に記載の印刷装置。
【請求項４】
印刷ジョブに、前記特定の指示がされていない場合とは、印刷ジョブに、前記特定の指示を示すコマンドが含まれていない場合であり、
印刷ジョブに、前記特定の指示がされている場合とは、印刷ジョブに、前記特定の指示を示すコマンドが含まれている場合である、
ことを特徴とする請求項１に記載の印刷装置。
【請求項５】
前記特定の指示を示すコマンドは、前記所定の規格には定義されていないコマンドである、
ことを特徴とする請求項４に記載の印刷装置。
【請求項６】
前記特定の指示を示すコマンドは、前記所定の規格で定義されているフォーマットに従って記述されているが、前記所定の規格には定義されていないコマンドである、
ことを特徴とする請求項５に記載の印刷装置。
【請求項７】
シートに印刷が可能な印刷エンジンと、
コントローラと、
を備える印刷装置であって、
前記コントローラは、
所定の規格に従って記述された、複数ページ分の画像データを含む印刷ジョブに基づいて、前記印刷エンジンを用いてシートに印刷が可能であり、
前記所定の規格に従って記述された、両面印刷の指定と、開始ページの指定とがされている印刷ジョブについて、
前記印刷ジョブに、省資源モードが指定されていない場合は、
指定された前記開始ページが、前記印刷ジョブの奇数ページ目であれば、
指定された前記開始ページを含む、前記印刷ジョブの奇数ページ目の画像データに基づく画像が、シートの第１面に印刷され、
前記開始ページの次のページを含む、前記印刷ジョブの偶数ページ目の画像データに基づく画像が、同じシートの第２面に印刷される、第１の両面印刷を行い、
指定された前記開始ページが、前記印刷ジョブの偶数ページ目であれば、
指定された前記開始ページの画像データに基づく画像が、シートの第１面に印刷されず、シートの第２面に印刷され、
前記開始ページの前のページを含む、前記印刷ジョブの奇数ページ目の画像データに基づく画像が、同じシートの第１面に印刷される、第２の両面印刷を行い、
前記印刷ジョブに、前記省資源モードが指定されている場合は、
指定された前記開始ページが、前記印刷ジョブの奇数ページ目であっても、
指定された前記開始ページが、前記印刷ジョブの偶数ページ目であっても、
指定された前記開始ページを含む、前記開始ページを１ページ目とした奇数ページの画像データに基づく画像が、シートの第１面に印刷され、
前記開始ページの次のページを含む、前記開始ページを１ページ目とした偶数ページの画像データに基づく画像が、同じシートの第２面に印刷される、第３の両面印刷を行う、
ことを特徴とする印刷装置。
【請求項８】
前記所定の規格は、ＰＪＬ（Printer Job Language）規格である、
ことを特徴とする請求項７に記載の印刷装置。
【請求項９】
シートに印刷が可能な印刷エンジンと、
コントローラと、
を備える印刷装置であって、
前記コントローラは、
所定の規格に従って記述された、複数ページ分の画像データを含む印刷ジョブに基づいて、前記印刷エンジンを用いてシートに印刷が可能であり、
前記所定の規格に従って記述された、両面印刷の指定と、開始ページの指定とがされている印刷ジョブについて、
前記印刷装置が第１の状態である場合は、
指定された前記開始ページを含む、前記印刷ジョブの奇数ページ目の画像データに基づく画像が、シートの第１面に印刷され、
前記開始ページの次のページを含む、前記印刷ジョブの偶数ページ目の画像データに基づく画像が、同じシートの第２面に印刷される、第１の両面印刷を行い、
指定された前記開始ページが、前記印刷ジョブの偶数ページ目であれば、
指定された前記開始ページの画像データに基づく画像が、シートの第１面に印刷されず、シートの第２面に印刷され、
前記開始ページの前のページを含む、前記印刷ジョブの奇数ページ目の画像データに基づく画像が、同じシートの第１面に印刷される、第２の両面印刷を行い、
前記印刷装置が第２の状態である場合は、
指定された前記開始ページが、前記印刷ジョブの奇数ページ目であっても、
指定された前記開始ページが、前記印刷ジョブの偶数ページ目であっても、
指定された前記開始ページを含む、前記開始ページを１ページ目とした奇数ページの画像データに基づく画像が、シートの第１面に印刷され、
前記開始ページの次のページを含む、前記開始ページを１ページ目とした偶数ページの画像データに基づく画像が、同じシートの第２面に印刷される、第３の両面印刷を行う、
ことを特徴とする印刷装置。
【請求項１０】
前記所定の規格は、ＰＪＬ（Printer Job Language）規格である、
ことを特徴とする請求項９に記載の印刷装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願は、ＰＪＬコマンドなどの規格に従った処理を実行可能な印刷装置に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、ＰＪＬコマンドに従った処理を実行することが可能な印刷装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１７９０１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、ＰＪＬコマンドなどの規格に従った処理とは異なる処理をした方が、利用者の目線では、適切な場合もある。
【０００５】
本願は、規格で定められた通りの処理を実行することと、規格で定められた通りとは異なる処理を実行することと、を両立可能な技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本願の印刷装置は、シートに印刷が可能な印刷エンジンと、コントローラと、を備える印刷装置であって、コントローラは、所定の規格に従って記述された、複数ページ分の画像データを含む印刷ジョブに基づいて、印刷エンジンを用いてシートに印刷が可能であり、所定の規格に従って記述された、両面印刷の指定と、開始ページの指定とがされている印刷ジョブについて、印刷ジョブに、特定の指示がされていない場合は、指定された開始ページが、印刷ジョブの奇数ページ目であれば、指定された開始ページを含む、印刷ジョブの奇数ページ目の画像データに基づく画像が、シートの第１面に印刷され、開始ページの次のページを含む、印刷ジョブの偶数ページ目の画像データに基づく画像が、同じシートの第２面に印刷される、第１の両面印刷を行い、指定された開始ページが、印刷ジョブの偶数ページ目であれば、指定された開始ページの画像データに基づく画像が、シートの第１面に印刷されず、シートの第２面に印刷され、開始ページの前のページを含む、印刷ジョブの奇数ページ目の画像データに基づく画像が、同じシートの第１面に印刷される、第２の両面印刷を行い、印刷ジョブに、特定の指示がされている場合は、指定された開始ページが、印刷ジョブの奇数ページ目であっても、指定された開始ページが、印刷ジョブの偶数ページ目であっても、指定された開始ページを含む、開始ページを１ページ目とした奇数ページの画像データに基づく画像が、シートの第１面に印刷され、開始ページの次のページを含む、開始ページを１ページ目とした偶数ページの画像データに基づく画像が、同じシートの第２面に印刷される、第３の両面印刷を行う、ことを特徴とする。
【発明の効果】
【０００７】
本願によれば、規格で定められた通りの処理を実行することと、規格で定められた通りとは異なる処理を実行することと、を両立することが可能となる。
【図面の簡単な説明】
【０００８】
通信システムのブロック図である。
プリンタが実行する印刷ジョブ処理の手順を示すフローチャートである。

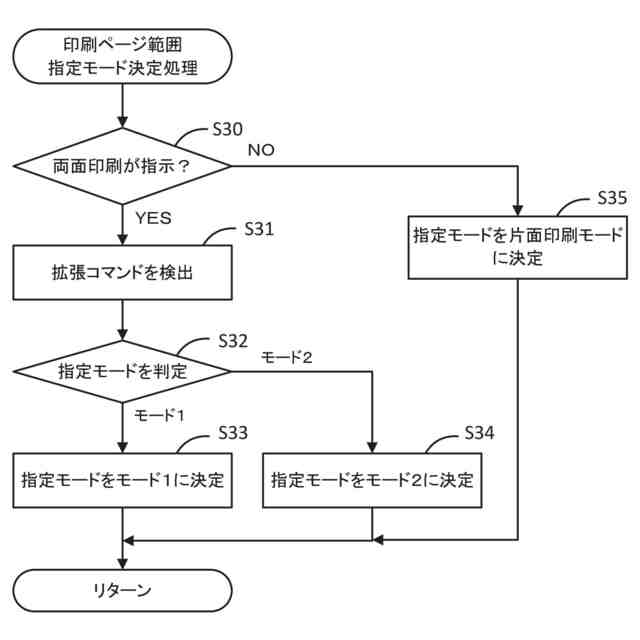

印刷ページ範囲指定モード決定処理の手順を示すフローチャートである。
印刷ページ範囲決定処理の手順を示すフローチャートである。
印刷ジョブを説明するための図である。

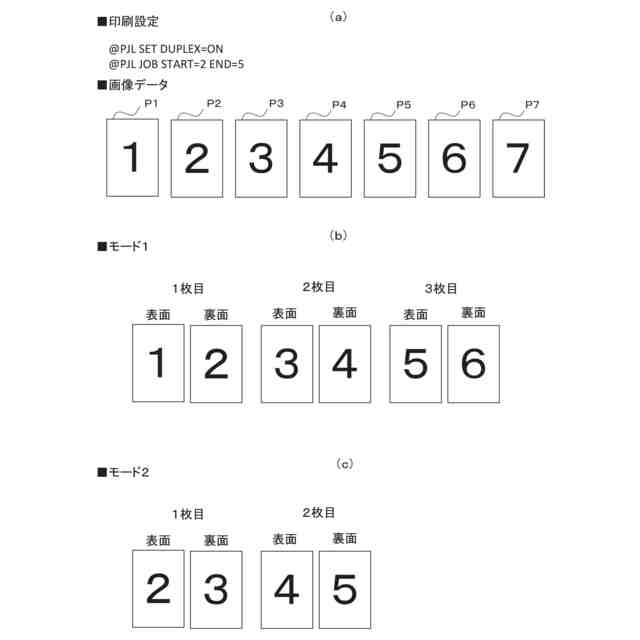

両面印刷の実行例を示す図である。
第２実施形態における印刷ページ範囲指定モード決定処理の手順を示すフローチャートである。

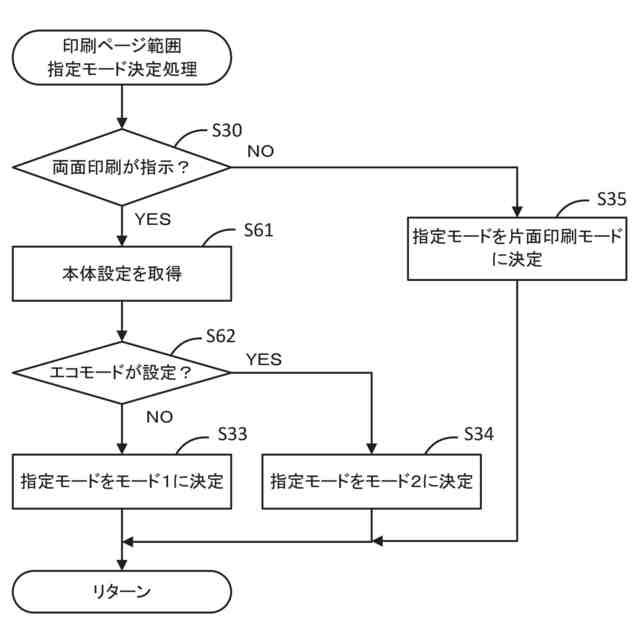

第３実施形態における印刷ページ範囲指定モード決定処理の手順を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下、本願の実施形態を図面に基づいて詳細に説明する。
【００１０】
（第１実施形態）
図１は、本願の第１実施形態に係る通信システム１のブロック図である。図１に示す通信システム１は、プリンタ（印刷装置の一例）１０、出力デバイス５０を備える。プリンタ１０は、印刷処理等の各種処理を実行可能なデバイスであり、出力デバイス５０から出力される印刷ジョブに従って各種処理を実行する。なお、出力デバイス５０は、印刷ジョブを出力可能なデバイスであればよく、ＰＣ，携帯端末，ＵＳＢデバイス等の種々のデバイスを採用することが可能である。
（【００１１】以降は省略されています）
