公開番号2025166444
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024070505
出願日2024-04-24
発明の名称画像形成装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類G03G 21/16 20060101AFI20251029BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】本発明によれば、従来の技術を発展させた新たな形態の画像形成装置を提供することができる。
【解決手段】現像剤を収容するカートリッジを着脱可能な画像形成装置であって、感光体と、露光装置と、カートリッジから供給された現像剤を収容するように構成された収容部と、収容部に収容された現像剤を用いて感光体に現像剤像を現像する現像部材と、を備える回転可能なロータリと、カートリッジがロータリの内部に位置する装着位置と、カートリッジがロータリの外部に位置する退避位置とにカートリッジを移動させる移動装置と、を備え、中間転写ユニットと、を有し、鉛直方向に見て、中間転写ユニットと、ロータリの一部と、露光装置は重なり、カートリッジが装着位置から退避位置に移動する退避方向に見て、中間転写ユニットと、露光装置と、ロータリの前記一部が重なる、ことを特徴とする画像形成装置である。
【選択図】図13
特許請求の範囲【請求項１】
現像剤を収容するカートリッジを着脱可能な画像形成装置であって、
感光体と、
前記感光体の表面を露光して前記表面に静電潜像を形成する露光装置と、
前記カートリッジから供給された前記現像剤を収容するように構成された収容部と、前記収容部に収容された前記現像剤を用いて前記感光体に現像剤像を現像する現像部材と、を備える回転可能なロータリと、
前記カートリッジが前記ロータリの内部に位置する装着位置と、前記カートリッジが前記ロータリの外部に位置する退避位置とに前記カートリッジを移動させる移動装置と、
を備え、
前記感光体が担持する前記現像剤像が転写される中間転写ユニットと、
を有し、
鉛直方向に見て、前記中間転写ユニットと、前記ロータリの一部と、前記露光装置は重なり、
前記カートリッジが前記装着位置から前記退避位置に移動する退避方向に見て、前記中間転写ユニットと、前記露光装置と、前記ロータリの前記一部が重なる、
ことを特徴とする画像形成装置。
続きを表示（約 540 文字）【請求項２】
前記ロータリの前記一部は、前記露光装置の上方にあり、前記中間転写ユニットの下方にある、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記退避方向に見て、前記中間転写ユニットは、前記ロータリの前記一部と、前記露光装置に重なる、
ことを特徴とする請求項２に記載の画像形成装置。
【請求項４】
前記中間転写ユニットの最下端は、前記露光装置の最上端より下方にある、
ことを特徴とする請求項３に記載の画像形成装置。
【請求項５】
前記退避方向における前記露光装置の下流側の端部は、前記退避方向における露光装置の上流側の端部より下方にある、
ことを特徴とする請求項４に記載の画像形成装置。
【請求項６】
前記退避方向における前記中間転写ユニットの下流側の端部は、前記退避方向における前記中間転写ユニットの上流側の端部より上方にある、
ことを特徴とする請求項５に記載の画像形成装置。
【請求項７】
前記中間転写ユニットの前記最下端は、前記感光体の最下端より下方にある、
ことを特徴とする請求項６に記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、記録材に画像を形成する画像形成装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
電子写真方式の画像形成装置において、複数の現像部材を備えたロータリを回転させることでカラー画像を形成するロータリ現像方式が知られている。特許文献１、２には、複数本の現像ローラを備えたロータリと、該ロータリに対してそれぞれ着脱可能な複数のトナーカートリッジ（トナー収容容器）と、を備えた画像形成装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１８３３０５号公報
特開２００８－０９６８５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、従来の技術を発展させた新たな形態の画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の一態様は、以下のようなものである。
【０００６】
現像剤を収容するカートリッジを着脱可能な画像形成装置であって、
感光体と、
前記感光体の表面を露光して前記表面に静電潜像を形成する露光装置と、
前記カートリッジから供給された前記現像剤を収容するように構成された収容部と、前記収容部に収容された前記現像剤を用いて前記感光体に現像剤像を現像する現像部材と、を備える回転可能なロータリと、
前記カートリッジが前記ロータリの内部に位置する装着位置と、前記カートリッジが前記ロータリの外部に位置する退避位置とに前記カートリッジを移動させる移動装置と、
を備え、
前記感光体が担持する前記現像剤像が転写される中間転写ユニットと、
を有し、
鉛直方向に見て、前記中間転写ユニットと、前記ロータリの一部と、前記露光装置は重なり、
前記カートリッジが前記装着位置から前記退避位置に移動する退避方向に見て、前記中間転写ユニットと、前記露光装置と、前記ロータリの前記一部が重なる、
ことを特徴とする画像形成装置。
【発明の効果】
【０００７】
本発明によれば、従来の技術を発展させた新たな形態の画像形成装置を提供することができる。
【図面の簡単な説明】
【０００８】
実施例１に係る画像形成装置の概略図。

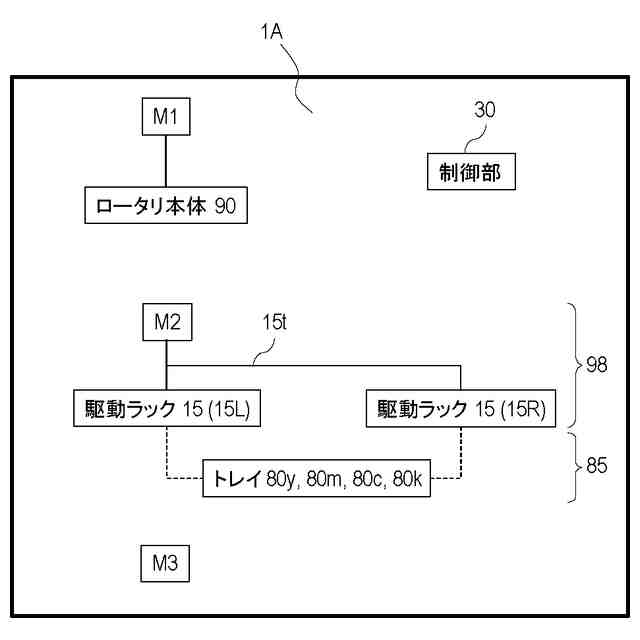

実施例１に係る画像形成装置の構成図。

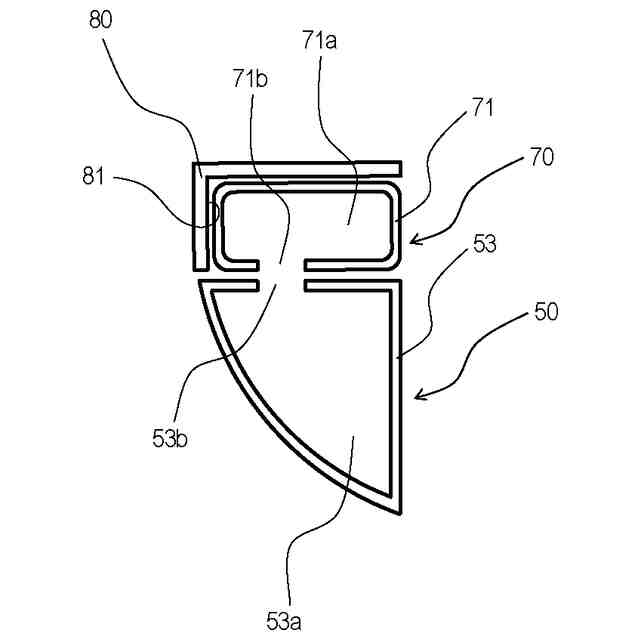

実施例１に係る現像ユニット、トナーカートリッジ及びトレイの模式図。

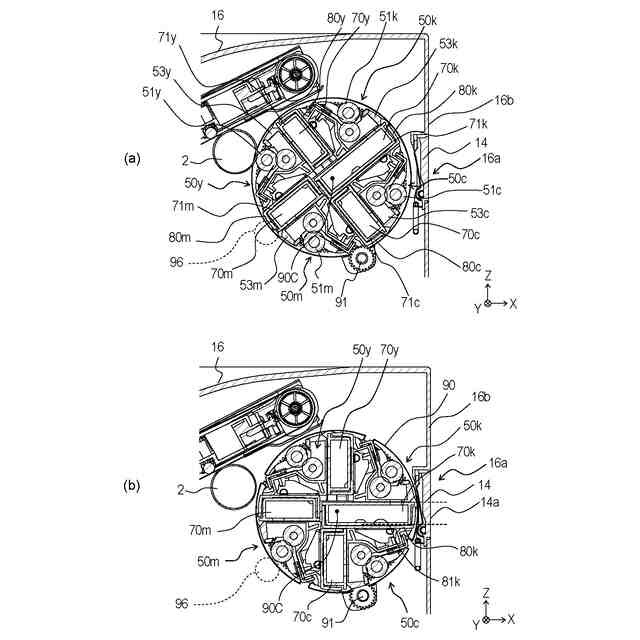

実施例１に係る画像形成装置の断面図（ａ、ｂ）。

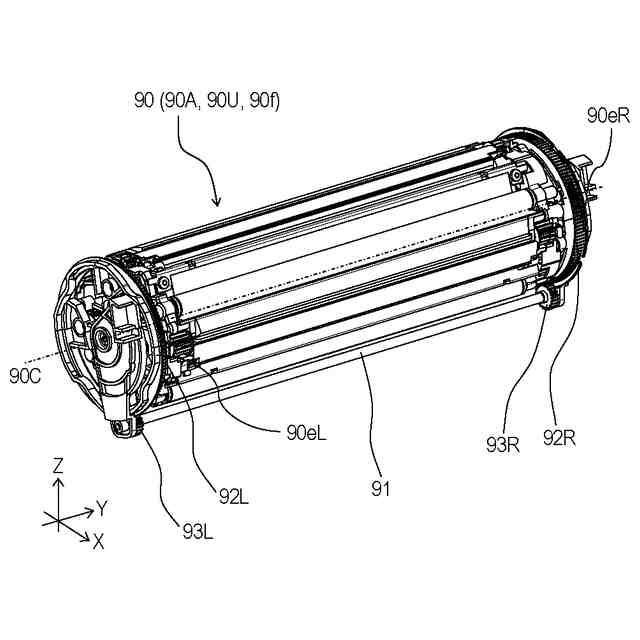

実施例１に係るロータリ本体の斜視図。

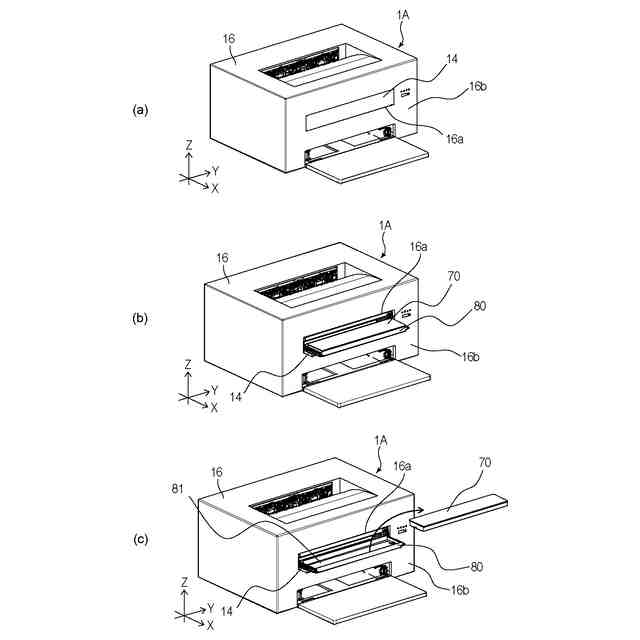

実施例１に係る画像形成装置の斜視図（ａ～ｃ）。

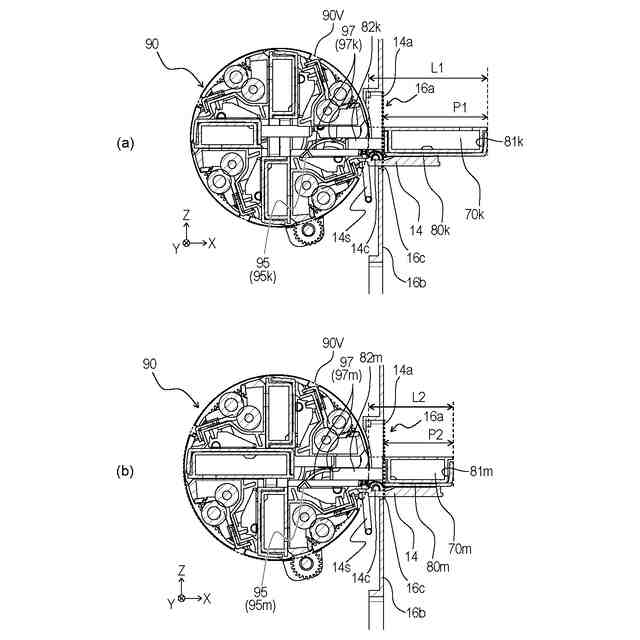

実施例１に係る画像形成装置の断面図（ａ、ｂ）。

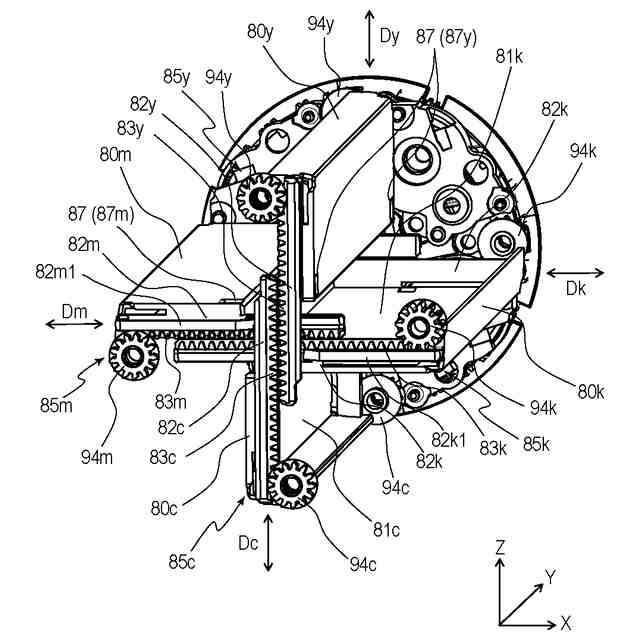

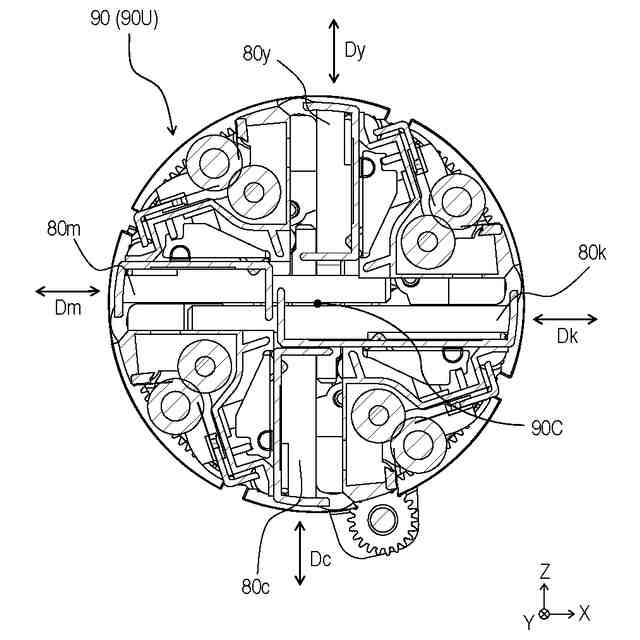

実施例１に係るロータリ本体の説明図。
実施例１に係るロータリ本体の説明図。
実施例１に係るロータリ本体の説明図。
実施例１に係るトレイの移動に関する構成の説明図（ａ、ｂ）。
実施例１に係るトレイの移動に関する構成の説明図（ａ、ｂ）。

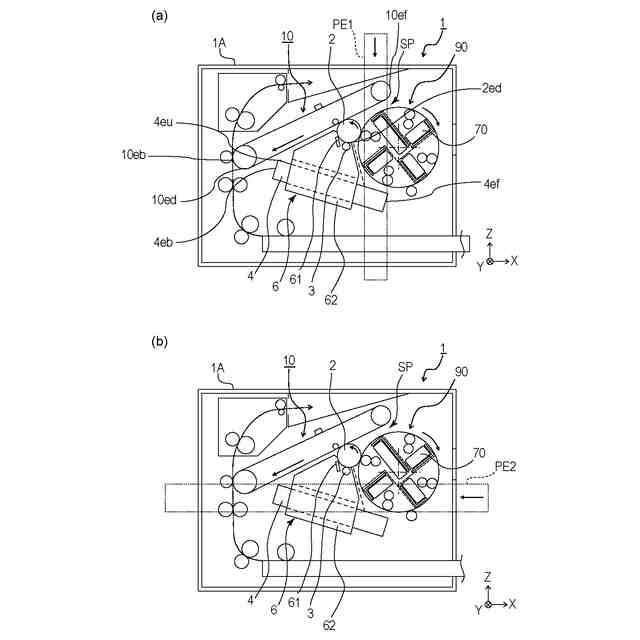

実施例１に係る画像形成装置の断面構成を示す断面図（ａ、ｂ）。
実施例１に係る中間転写ユニット、クリーニングユニット及びスキャナを示す斜視図。
実施例１に係るクリーニングユニット及びスキャナを示す正面図。
実施例１に係るスキャナの支持構成を示す説明図（ａ、ｂ）。
変形例１，２に係る画像形成装置を示す断面図（ａ、ｂ）。
実施例１に係るスキャナ及びトナーカートリッジを示す斜視図。
実施例１に係るスキャナの通過部を示す平面図。
実施例１に係るスキャナ及びトナーカートリッジを示す側面図。
実施例１に係る図２０の２１Ａ－２１Ａ断面を示す断面図。
実施例２に係る図２０の２１Ａ－２１Ａ断面を示す断面図。
実施例１に係る中間転写ユニット、スキャナ、ロータリの平面図。
実施例１に係る中間転写ユニット、スキャナ、ロータリの平面図。
【発明を実施するための形態】
【０００９】
以下、本開示に係る実施形態について、図面を参照しながら説明する。
【００１０】
《実施例１》
図１～図１２（ａ、ｂ）を用いて、実施例１に係る画像形成装置１について説明する。以下の説明及び各図面において、画像形成装置１が水平面に設置された場合の鉛直方向をＺ方向とする。Ｚ方向と交差する方向であって、後述するロータリ本体９０の回転軸線９０Ｃの方向（ロータリの回転軸線方向）をＹ方向とする。なお、感光ドラム２の回転軸線の方向（感光ドラムの回転軸線方向）も、ロータリ本体９０の回転軸線９０Ｃの方向は、と平行であり、Ｙ方向である。Ｚ方向及びＹ方向の双方と交差する方向をＸ方向とする。Ｘ方向及びＹ方向は、好ましくは水平方向である。また、Ｘ方向、Ｙ方向、Ｚ方向は、好ましくは互いに直交する。また、必要に応じ、各図面に図示した矢印Ｘ、Ｙ、Ｚの方向をそれぞれ＋Ｘ側、＋Ｙ側、＋Ｚ側と表し、その反対側をそれぞれ－Ｘ側、－Ｙ側、－Ｚ側と表す。
（【００１１】以降は省略されています）
