公開番号2025159696
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2025016288
出願日2025-02-03
発明の名称画像形成装置
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類G03G 15/08 20060101AFI20251014BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】移動トレイに正規の現像剤容器が装着されたか判別できず、トナーが混色する可能性がある。
【解決手段】画像形成装置は、第1カートリッジと第2カートリッジとを着脱可能で、それぞれのカートリッジからの現像剤を収容する現像室を備えたロータリーと、それぞれのカートリッジがロータリーの外部に位置される第1位置と、カートリッジがロータリーの内部に位置される第2位置とにロータリーに対して変位する、被接触部を備えるトレイと、前記被接触部と検知部とを備える回路とを備える。各カートリッジは導電性の接触部を備え、第1トレイが第1位置に位置した状態で、第1カートリッジが第1トレイに支持された場合に、第1接触部と第1被接触部は接触し、第1被接触部と第1接触部が当接した場合に、検知部は信号を検知し、第1トレイが第1位置に位置した状態で、第2カートリッジが第1トレイに支持された場合に、第2接触部と第1被接触部は接触せず、検知部は信号を検知しない。
【選択図】図11
特許請求の範囲【請求項１】
第１現像剤を収容する第１カートリッジと、第２現像剤を収容する第２カートリッジと、
を着脱可能な画像形成装置であって、
前記第１カートリッジから供給された前記第１現像剤を収容するように構成された第１現像室と前記第２カートリッジから供給された前記第２現像剤を収容するように構成された第２現像室を備えたロータリーと、
前記第１カートリッジを着脱可能に支持し、前記第１カートリッジが前記ロータリーの外部に位置される第１位置と、前記第１カートリッジが前記ロータリーの内部に位置される第２位置とに前記ロータリーに対して変位する第１トレイであって、第１被接触部を備える第１トレイと、
前記第２カートリッジを着脱可能に支持し、前記第２カートリッジが前記ロータリーの外部に位置される第３位置と、前記第１カートリッジが前記ロータリーの内部に位置される第４位置とに前記ロータリーに対して変位する第２トレイであって、第２被接触部を備える第２トレイと、
前記第１被接触部または前記第２被接触部を備えた回路であって検知部を備える回路と、
を備え、
前記第１カートリッジは導電性の第１接触部を備え、
前記第２カートリッジは導電性の第２接触部を備え、
前記第１トレイが前記第１位置に位置した状態で、前記第１カートリッジが前記第１トレイに支持された場合に、前記第１接触部と前記第１被接触部は接触し、
前記第１被接触部と前記第１接触部が当接した場合に、前記回路に第１電流が発生し、前記検知部は前記第１電流に基づく信号を検知し、
前記第１トレイが前記第１位置に位置した状態で、前記第２カートリッジが前記第１トレイに支持された場合に、前記第２接触部と前記第１被接触部は接触せず、前記回路に前記第１電流が発生しないことを特徴とする画像形成装置。
続きを表示（約 1,500 文字）【請求項２】
請求項１に記載の画像形成装置であって、
前記第１接触部は、前記第１カートリッジの長手方向に延びる導線であり、
前記第２接触部は、前記第２カートリッジの長手方向に延びる導線である、
ことを特徴とする画像形成装置。
【請求項３】
請求項１に記載の画像形成装置であって、
前記第１トレイが前記第２位置から前記第１位置に変位する方向を変位方向とし、
前記第１トレイが前記第１位置に位置した状態で、前記第２カートリッジが前記第１トレイに支持された場合に、前記変位方向において前記第２接触部と前記第１被接触部は、異なる位置にある、
ことを特徴とする画像形成装置。
【請求項４】
第１現像剤を収容する第１カートリッジと、第２現像剤を収容する第２カートリッジと、
を着脱可能な画像形成装置であって、
前記第１カートリッジから供給された前記第１現像剤を収容するように構成された第１現像室と前記第２カートリッジから供給された前記第２現像剤を収容するように構成された第２現像室を備えたロータリーと、
前記第１カートリッジを着脱可能に支持し、前記第１カートリッジが前記ロータリーの外部に位置される第１位置と、前記第１カートリッジが前記ロータリーの内部に位置される第２位置とに前記ロータリーに対して変位する第１トレイであって、第１被接触部を備える第１トレイと、
前記第２カートリッジを着脱可能に支持し、前記第２カートリッジが前記ロータリーの外部に位置される第３位置と、前記第１カートリッジが前記ロータリーの内部に位置される第４位置とに前記ロータリーに対して変位する第２トレイであって、第２被接触部を備える第２トレイと、
前記第１被接触部または前記第２被接触部を備えた回路であって検知部を備える回路と、
を備え、
前記第１カートリッジは導電性の第１接触部を備え、
前記第２カートリッジは導電性の第２接触部を備え、
前記第１トレイが前記第１位置に位置した状態で、前記第１カートリッジが前記第１トレイに支持された場合に、前記第１接触部と前記第１被接触部は接触し、
前記第１被接触部と前記第１接触部が当接した場合に、前記回路に第１電流が発生し、前記検知部は前記第１電流に基づく信号を検知し、
前記第１トレイが前記第１位置に位置した状態で、前記第２カートリッジが前記第１トレイに支持された場合に、前記第２接触部と前記第１被接触部は接触し、前記回路に前記第１電流と異なる第２電流が発生し、前記検知部は前記第２電流に基づく信号を検知することを特徴とする画像形成装置。
【請求項５】
請求項４に記載の画像形成装置であって、
前記第１接触部の抵抗値と前記第２接触部の抵抗値は異なる
ことを特徴とする画像形成装置。
【請求項６】
請求項４に記載の画像形成装置であって、
前記第１カートリッジは第１コンデンサを備え、
前記第２カートリッジは第２コンデンサを備え、
前記第１コンデンサの静電容量と前記第２コンデンサの静電容量は異なる
ことを特徴とする画像形成装置。
【請求項７】
請求項１乃至６のいずれか一項に記載の画像形成装置であって、
前記第１トレイを前記第１位置と前記第２位置の間で、及び前記第２トレイを前記第３位置と前記第４位置の間でそれぞれ移動させる移動手段を備える
ことを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シートに画像を形成する画像形成装置に関するものである。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
電子写真方式の画像形成装置において、複数本の現像ローラを備えたロータリーを回転させることでカラー画像を形成するロータリー現像方式が知られている。特許文献１、２には、現像ローラを備えた現像器が複数収容されたロータリーと、現像器それぞれに着脱可能な複数の色の消耗材（トナー）を収容したトナーカートリッジ（トナー収容容器）とを備えた画像形成装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１８３３０５号公報
特開２００８－０９６８５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし上記文献のような構成では、ある色の現像剤容器であるトナーカートリッジが誤った現像器、すなわちその色とは異なる色のトナーカートリッジが装着されるべき現像機に装着されると、現像器内でトナーが混色する可能性があった。
【０００５】
またそれを解決するためにトナーカートリッジが誤った現像器に装着されないようにトナーカートリッジの形状を各色で変更すると、それぞれの容器の金型が必要となり金型増加によるコストアップにつながっていた。
【０００６】
本発明は上記従来例に鑑みて成されたもので、現像剤容器のコスト上昇を抑制しつつ、現像剤容器の装着位置の誤りを防止することができる。
【課題を解決するための手段】
【０００７】
本発明は上記従来例に鑑みて成されたものである。その一側面によれば、第１現像剤を収容する第１カートリッジと、第２現像剤を収容する第２カートリッジと、
を着脱可能な画像形成装置であって、
前記第１カートリッジから供給された前記第１現像剤を収容するように構成された第１現像室と前記第２カートリッジから供給された前記第２現像剤を収容するように構成された第２現像室を備えたロータリーと、
前記第１カートリッジを着脱可能に支持し、前記第１カートリッジが前記ロータリーの外部に位置される第１位置と、前記第１カートリッジが前記ロータリーの内部に位置される第２位置とに前記ロータリーに対して変位する第１トレイであって、第１被接触部を備える第１トレイと、
前記第２カートリッジを着脱可能に支持し、前記第２カートリッジが前記ロータリーの外部に位置される第３位置と、前記第１カートリッジが前記ロータリーの内部に位置される第４位置とに前記ロータリーに対して変位する第２トレイであって、第２被接触部を備える第２トレイと、
前記第１被接触部または前記第２被接触部を備えた回路であって検知部を備える回路と、
を備え、
前記第１カートリッジは導電性の第１接触部を備え、
前記第２カートリッジは導電性の第２接触部を備え、
前記第１トレイが前記第１位置に位置した状態で、前記第１カートリッジが前記第１トレイに支持された場合に、前記第１接触部と前記第１被接触部は接触し、
前記第１被接触部と前記第１接触部が当接した場合に、前記回路に第１電流が発生し、前記検知部は前記第１電流に基づく信号を検知し、
前記第１トレイが前記第１位置に位置した状態で、前記第２カートリッジが前記第１トレイに支持された場合に、前記第２接触部と前記第１被接触部は接触せず、前記回路に前記第１電流が発生しないことを特徴とする画像形成装置が提供される。
【０００８】
また他の側面によれば、第１現像剤を収容する第１カートリッジと、第２現像剤を収容する第２カートリッジと、
を着脱可能な画像形成装置であって、
前記第１カートリッジから供給された前記第１現像剤を収容するように構成された第１現像室と前記第２カートリッジから供給された前記第２現像剤を収容するように構成された第２現像室を備えたロータリーと、
前記第１カートリッジを着脱可能に支持し、前記第１カートリッジが前記ロータリーの外部に位置される第１位置と、前記第１カートリッジが前記ロータリーの内部に位置される第２位置とに前記ロータリーに対して変位する第１トレイであって、第１被接触部を備える第１トレイと、
前記第２カートリッジを着脱可能に支持し、前記第２カートリッジが前記ロータリーの外部に位置される第３位置と、前記第１カートリッジが前記ロータリーの内部に位置される第４位置とに前記ロータリーに対して変位する第２トレイであって、第２被接触部を備える第２トレイと、
前記第１被接触部または前記第２被接触部を備えた回路であって検知部を備える回路と、
を備え、
前記第１カートリッジは導電性の第１接触部を備え、
前記第２カートリッジは導電性の第２接触部を備え、
前記第１トレイが前記第１位置に位置した状態で、前記第１カートリッジが前記第１トレイに支持された場合に、前記第１接触部と前記第１被接触部は接触し、
前記第１被接触部と前記第１接触部が当接した場合に、前記回路に第１電流が発生し、前記検知部は前記第１電流に基づく信号を検知し、
前記第１トレイが前記第１位置に位置した状態で、前記第２カートリッジが前記第１トレイに支持された場合に、前記第２接触部と前記第１被接触部は接触し、前記回路に前記第１電流と異なる第２電流が発生し、前記検知部は前記第２電流に基づく信号を検知することを特徴とする画像形成装置提供される。
【発明の効果】
【０００９】
本発明によれば、現像剤容器のコスト上昇を抑制しつつ、現像剤容器の装着位置の誤りを防止することができる。
【図面の簡単な説明】
【００１０】

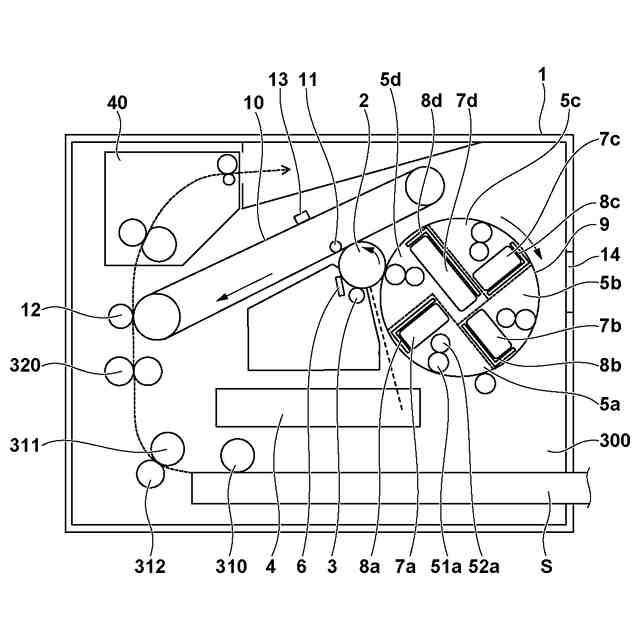

画像形成装置を示す断面図

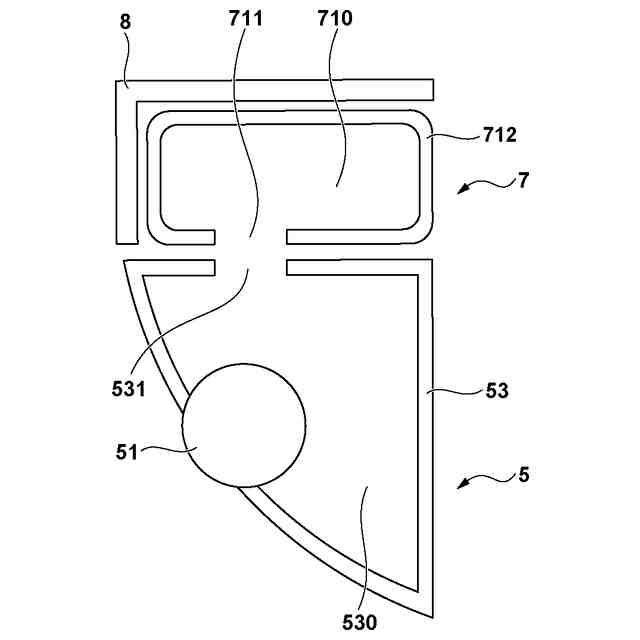

トナーカートリッジと現像ユニットの断面図

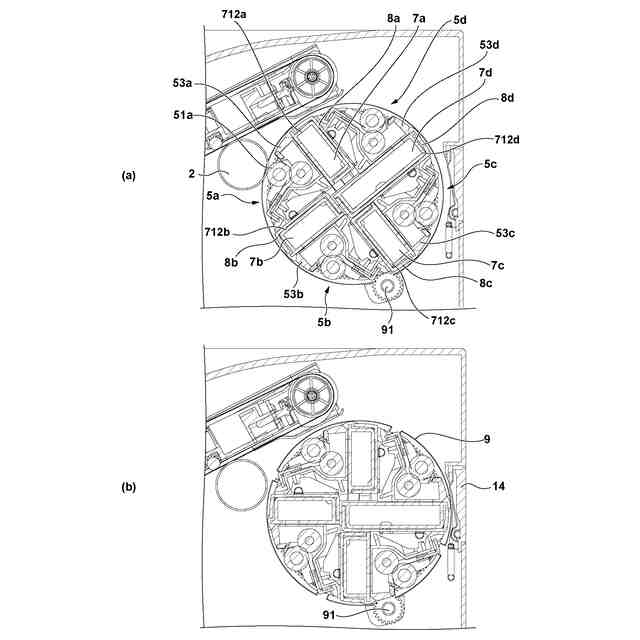

ロータリー周囲の断面図

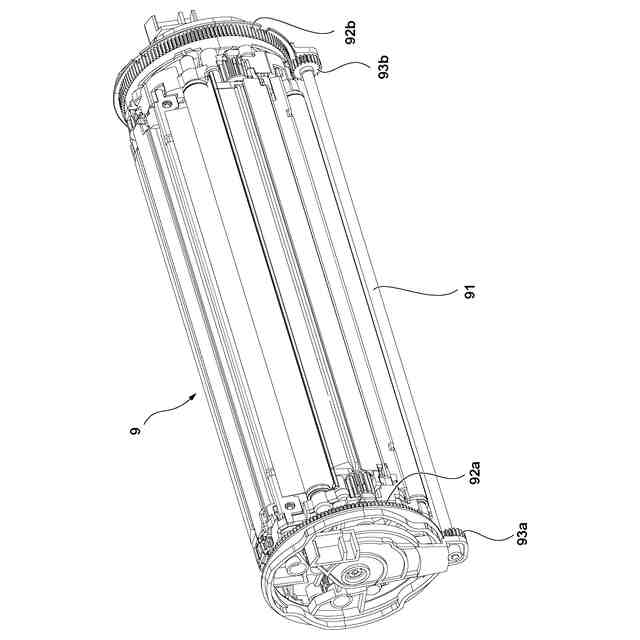

ロータリーの外観図

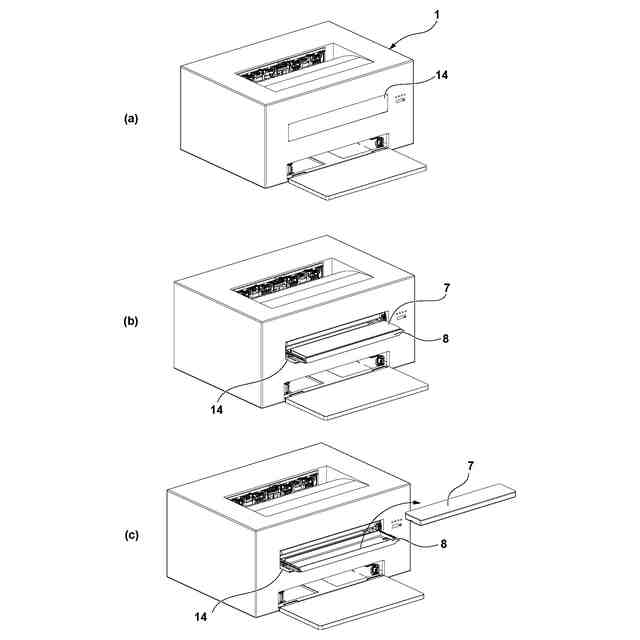

画像形成装置本体の外観図

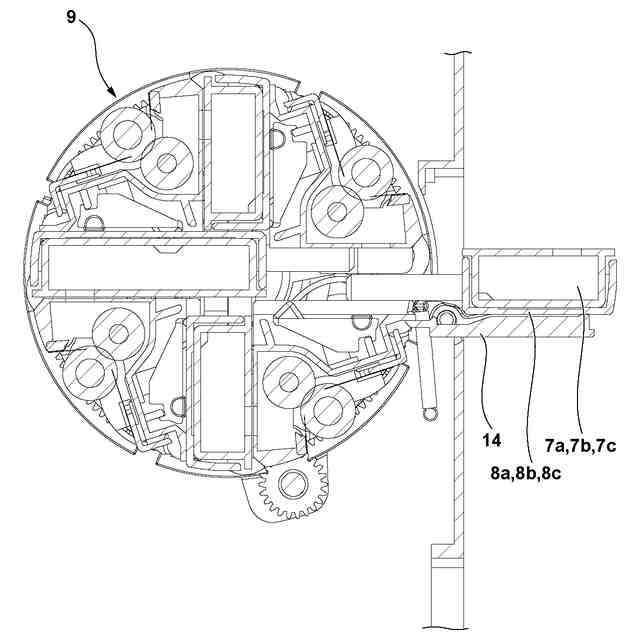

トナーカートリッジ交換時のロータリー周囲の断面図
ロータリー内のトレイ配置を示す斜視図

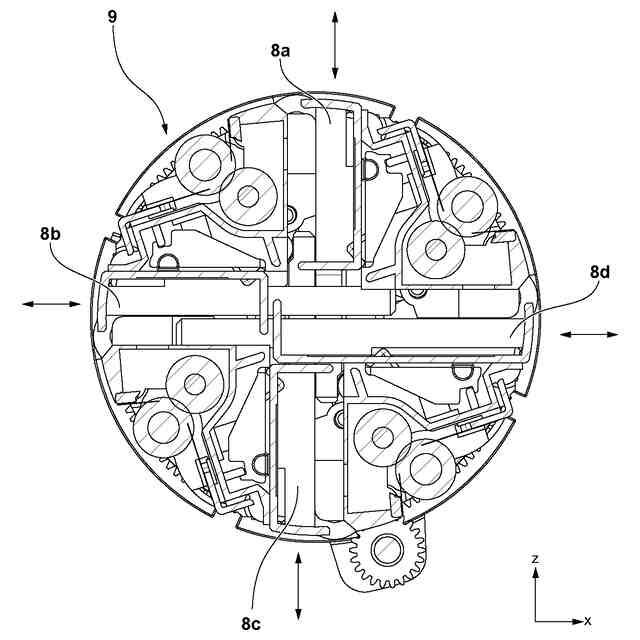

ロータリー内のトレイ配置を示す断面図

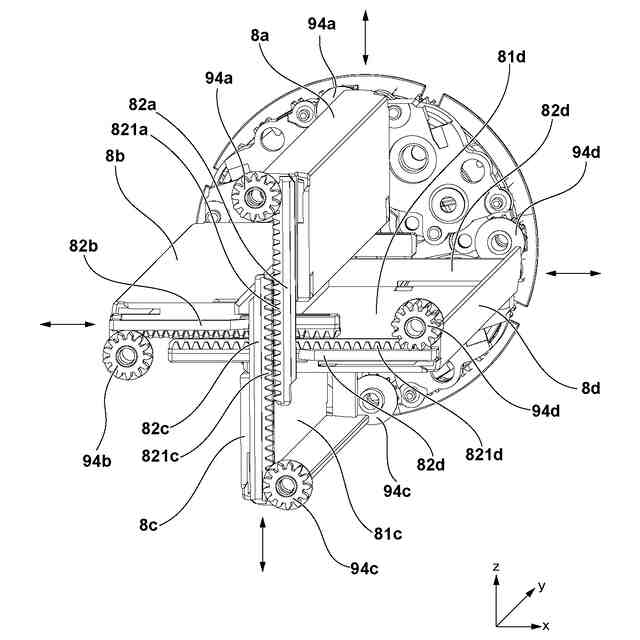

トレイ挿抜の駆動構成を示す斜視図
トレイ挿抜の駆動構成を示す断面図

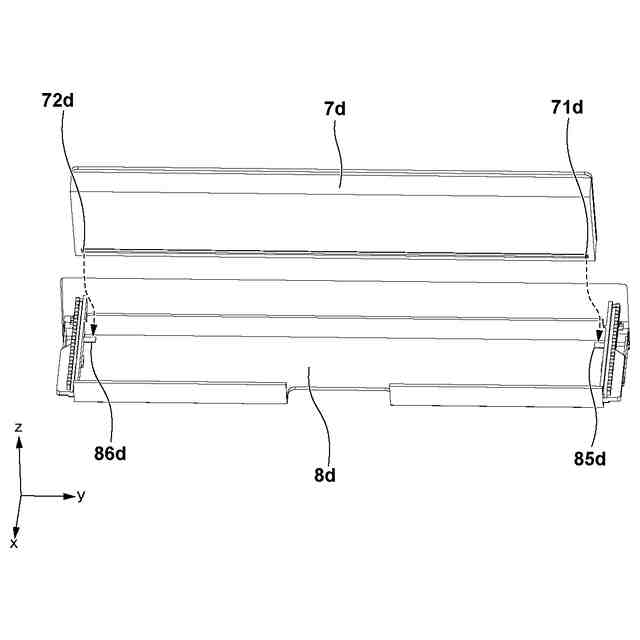

トレイとトナーカートリッジの接点構成を示す斜視図
トレイ接点と本体との接続を示す斜視図
トレイとトナーカートリッジの接点位置を示す概略図
第２実施形態における制御部とトレイとトナーカートリッジとの電気的接続の回路図
画像形成装置の制御構成を示すブロック図
画像形成装置のトナーカートリッジの交換時の制御手順のフローチャート
第1実施形態においてトレイにトナーカートリッジを装着した例を示す図
第１実施形態における制御部とトレイとトナーカートリッジとの電気的接続の回路図
制御部と第二バネとの接続の概略図
【発明を実施するための形態】
（【００１１】以降は省略されています）
