特許ウォッチ

公開番号2024180372
公報種別公開特許公報(A)
公開日2024-12-26
出願番号2024096971
出願日2024-06-14
発明の名称紫外線吸収組成物、紫外線吸収樹脂、及びその製造方法
出願人白金科技股分有限公司
代理人個人,個人
主分類C09K 3/00 20060101AFI20241219BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】紫外線を効率よく吸収し、優れた可視光透過率を有し、安定性も高い、特定の組成を有する紫外線吸収樹脂の提供。
【解決手段】本開示は、紫外線吸収組成物の全重量に対して、35～45wt%のフルオロカーボン樹脂、5～25wt%のイソシアネート硬化剤、1～5wt%の紫外線吸収劑、及び残部の溶媒を含む紫外線吸収組成物を提供する。本開示は、さらに紫外線吸収樹脂、それを含む紫外線吸収構造、及びその製造方法を提供する。

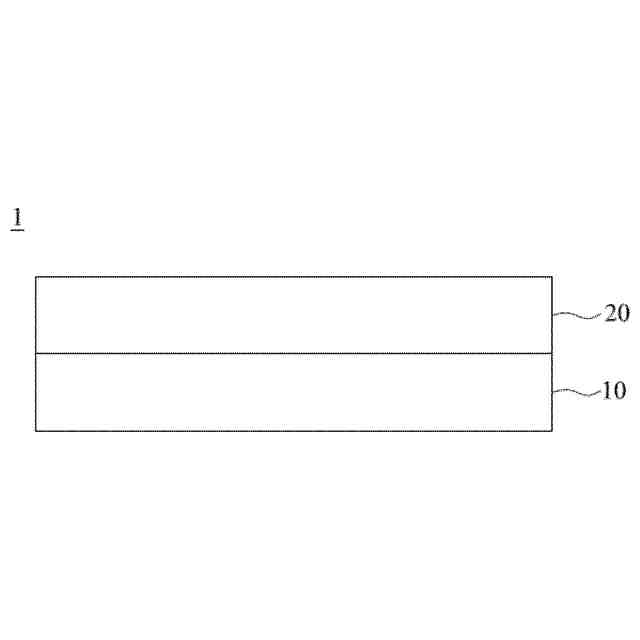

【選択図】図1A
特許請求の範囲【請求項１】
前記紫外線吸収組成物の全重量に対して、３５～４５ｗｔ％のフルオロカーボン樹脂、５～２５ｗｔ％のイソシアネート硬化剤、１～５ｗｔ％の紫外線吸収劑、及び残部の溶媒を含む、紫外線吸収組成物。
続きを表示（約 1,700 文字）【請求項２】

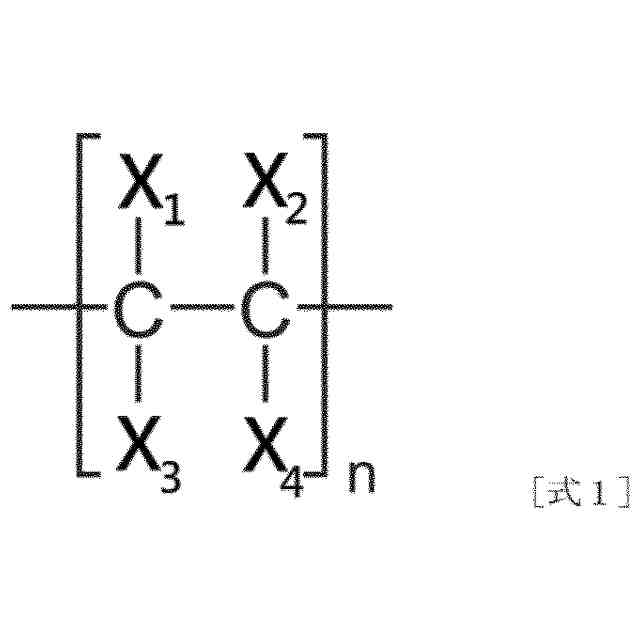

前記フルオロカーボン樹脂は、式１で示されるフッ化エチレン繰り返し単位を含む、請求項１に記載の紫外線吸収組成物
TIFF
2024180372000005.tif
57
94
［式中、Ｘ
１
、Ｘ
２
、Ｘ
３
、及びＸ
４
は、それぞれ独立して水素、フッ素、置換又は非置換のＣ
１
－Ｃ
１２
アルキル基、置換又は非置換のＣ
３
－Ｃ
１２
シクロアルキル基、置換又は非置換のＣ
６
－Ｃ
１２
アリール基であり、ｎは任意の正の整数であり、且つ、前記Ｘ
１
、Ｘ
２
、Ｘ
３
、及びＸ
４
の少なくとも１つはフッ素またはフッ素で置換された基である。］
【請求項３】
前記イソシアネート硬化剤は、ヘキサメチレンジイソシアネート（ＨＤＩ）、トルエンジイソシアネート（ＴＤＩ）、シクロヘキサンジイソシアネート（ＣＨＤＩ）、イソホロンジイソシアネート（ＩＰＤＩ）、メチレンジフェニルジイソシアネート（ＭＤＩ）、メチレンジシクロヘキシルジイソシアネート（Ｈ
１２
ＭＤＩ）、ナフタレンジイソシアネート（ＮＤＩ）、トリメチルヘキサメチレンジイソシアネート（ＴＭＤＩ）、キシレンジイソシアネート（ＸＤＩ）、リジンジイソシアネート（ＬＤＩ）、上記ジイソシアネートの三量体、トリフェニルメタントリイソシアネート、トルエントリイソシアネート、リジントリイソシアネートからなる群の少なくとも１つである、請求項１に記載の紫外線吸収組成物。
【請求項４】
前記紫外線吸収劑は、アゾメチン系化合物、インドール系化合物、ベンゾドリアゾール系化合物、トリアジン系化合物、ケトン系化合物、サリチル酸誘導体からなる群から選ばれる少なくとも１つである、請求項１に記載の紫外線吸収組成物。
【請求項５】
前記イソシアネート硬化剤は、ヘキサメチレンジイソシアネート（ＨＤＩ）であり、前記紫外線吸収劑は、ベンゾドリアゾール系化合物であり、及び前記溶媒は、キシレンとブタノンとの混合溶媒である、請求項１に記載の紫外線吸収組成物。
【請求項６】
０．０１ｗｔ％～２ｗｔ％の光安定剤をさらに含み、且つ前記イソシアネート硬化剤は、トルエンジイソシアネート（ＴＤＩ）であり、前記紫外線吸収劑は、ベンゾドリアゾール系化合物であり、前記溶媒は、キシレンである、請求項１に記載の紫外線吸収組成物。
【請求項７】
請求項１に記載の紫外線吸収組成物からなる紫外線吸収樹脂であって、フルオロカーボン樹脂、イソシアネート硬化剤、及び紫外線吸収劑を含み、前記紫外線吸収樹脂の波長が４３０～６８０ｎｍの光線に対する平均透過率は８５％以上であり、波長が３８０～４１０ｎｍの光線に対する最大光透過率は１％以下であり、且つ、平均透過率は１％以下である、紫外線吸収樹脂。
【請求項８】
８５℃及び８５％湿度で５００時間の高温高湿で試験後、波長が４３０～６８０ｎｍの光線に対する平均透過率は８５％以上であり、波長が３８０～４１０ｎｍの光線に対する最大光透過率は１％以下であり、且つ、平均透過率は１％以下である、請求項７に記載の紫外線吸収樹脂。
【請求項９】
８５℃及び８５％湿度で１０００時間の高温高湿試験後、波長が４３０～６８０ｎｍの光線に対する平均透過率は８５％以上であり、波長が３８０～４１０ｎｍの光線に対する最大光透過率は１％以下であり、且つ、平均透過率は１％以下である、請求項７に記載の紫外線吸収樹脂。
【請求項１０】
複数層の紫外線吸収樹脂層を含み、各前記紫外線吸収樹脂層は、請求項７に記載の紫外線吸収樹脂を含み、且つ、各層の前記紫外線吸収樹脂の前記イソシアネート硬化剤は互いに異なる、紫外線吸収構造。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、特定の樹脂組成物から形成され、フルオロカーボン樹脂、イソシアネート硬化剤、紫外線吸収劑を含む紫外線吸収樹脂に関し、且つ、複数の紫外線吸収樹脂層を含む紫外線吸収構造にも関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
紫外線への長期暴露は装置に悪影響を及ぼすため、センサ素子、パソコン、通信製品、消費者向け電子製品、及び自動車用製品等装置には、通常、紫外線をカットできる素子、例えば、光学装置に広く用いられている紫外線フィルターが設けられる。光学装置におけ紫外線フィルターには、一般に紫外線に対して顕著なカット効果があり、可視光に対して良好な透過率を示すことが要求される。
【０００３】
紫外線フィルターのフィルター効果は、使用時間の経過とともに悪化する可能性があり、基材にてその中の紫外線吸収剤を保護し、紫外線耐性・安定性を向上させる必要がある。公知技術には、エポキシ樹脂とアクリル樹脂を主な樹脂層として使用することで、その中の紫外線吸収剤を保護することが報告されている。しかし、試験により、この紫外線フィルターは、１０００時間の紫外線耐性試験を通過できず、その性能を向上させる必要がある。一方、それらの樹脂を使用する場合、プロセス温度が高いため、塗布による成膜の場合では、基材も高温に耐える必要があり、基材の選択性が制限され、市場に広げて応用することができない。
【発明の概要】
【０００４】
上記の問題に対して、本開示は、例えば乾燥、硬化等の処理を経て紫外線吸収樹脂を形成できる紫外線吸収組成物を提供し、紫外線吸収組成物は、保護機能を有するフルオロカーボン樹脂、イソシアネート硬化剤、紫外線吸収劑、及び溶媒を含む。
【０００５】
本開示の紫外線吸収組成物において、紫外線吸収組成物の全重量に対して、フルオロカーボン樹脂は３５～４５ｗｔ％であり、イソシアネート硬化剤は５～２５ｗｔ％であり、紫外線吸収劑は１～５ｗｔ％であり、溶媒は残部である。
【０００６】
一つの実施態様において、フルオロカーボン樹脂は、式１で示されるフッ化エチレン繰り返し単位を含み、
TIFF
2024180372000002.tif
57
94
式中、Ｘ
１
、Ｘ
２
、Ｘ
３
、及びＸ
４
は、それぞれ独立して水素、フッ素、置換又は非置換のＣ
１
－Ｃ
１２
アルキル基、置換又は非置換のＣ
３
－Ｃ
１２
シクロアルキル基、置換又は非置換のＣ
６
－Ｃ
１２
アリール基であり、ｎは、任意の正の整数であり、前記Ｘ
１
、Ｘ
２
、Ｘ
３
、及びＸ
４
のうちの少なくとも１つは、フッ素またはフッ素で置換された基である。
【０００７】
一つの実施態様において、フルオロカーボン樹脂は、フッ化エチレン繰り返し単位とは異なる第二繰り返し単位をさらに含む。
【０００８】
一つの実施態様において、イソシアネート硬化剤は、ヘキサメチレンジイソシアネート（ＨＤＩ）、トルエンジイソシアネート（ＴＤＩ）、シクロヘキサンジイソシアネート（ＣＨＤＩ）、イソホロンジイソシアネート（ＩＰＤＩ）、メチレンジフェニルジイソシアネート（ＭＤＩ）、メチレンジシクロヘキシルジイソシアネート（Ｈ
１２
ＭＤＩ）、ナフタレンジイソシアネート（ＮＤＩ）、トリメチルヘキサメチレンジイソシアネート（ＴＭＤＩ）、キシレンジイソシアネート（ＸＤＩ）、リジンジイソシアネート（ＬＤＩ）、上記ジイソシアネートの三量体、トリフェニルメタントリイソシアネート、トルエントリイソシアネート、リジントリイソシアネートからなる群から選ばれる少なくとも１つである。
【０００９】
一つの実施態様において、紫外線吸収劑は、アゾメチン系化合物、インドール系化合物、ベンゾドリアゾール系化合物、トリアジン系化合物、ケトン系化合物、サリチル酸誘導体からなる群から選ばれる少なくとも１つである。
【００１０】
一つの実施態様において、紫外線吸収組成物は、溶剤をさらに含む。もう一つの実施態様において、紫外線吸収組成物は、光安定剤をさらに含む。
（【００１１】以降は省略されています）

関連特許
