公開番号2025057860
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023167662
出願日2023-09-28
発明の名称垂直軸風車構造
出願人三鷹光器株式会社
代理人個人,個人,個人
主分類F03D 3/06 20060101AFI20250402BHJP(液体用機械または機関;風力原動機,ばね原動機,重力原動機;他類に属さない機械動力または反動推進力を発生するもの)
要約【課題】発電能力を向上させた垂直軸風車を提供する。
【解決手段】揚力ブレード7の外表面に設けたフレキシブル光起電力素子Pにより太陽光Sの光エネルギーを電気エネルギーに変換することができるため、本来の垂直軸風車8の回転エネルギーによる発電に加えて、太陽光Sによる発電も得られるため、垂直軸風車構造全体としての発電能力が向上する。揚力ブレード7の外表面にフレキシブル光起電力素子Pを設けるだけで、外枠体1の外部へ突出するものがないため、複数の垂直軸風車8を外枠体1ごと上に積み重ねられる利点は維持される。ペロブスカイト型電池を用いれば、柔軟で薄型のフィルム状に成形しやすく、揚力ブレード7の外表面に設置しやすい。
【選択図】図4
特許請求の範囲【請求項１】
下面以外の全方向からの通風及び太陽光の受光が可能な構造であり且つ上下中心付近に小面積の支持部を有する外枠体と、上下端が外枠体の支持部に対して回転自在に支持された垂直回転軸の周囲に複数の揚力ブレードを放射方向に延びる水平フレームで取付けた垂直軸風車とから成る垂直軸風車構造であって、
前記揚力ブレードの外表面にフレキシブル光起電力素子を設けたことを特徴とする垂直軸風車構造。
続きを表示（約 65 文字）【請求項２】
フレキシブル光起電力素子がペロブスカイト型電池であることを特徴とする請求項１記載の垂直軸風車構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は垂直軸風車構造に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
風力発電用の風車形式として、垂直回転軸に複数の揚力ブレードを取付けた垂直軸風車がある。この垂直軸風車は、垂直回転軸の下端部だけを回転自在に支持する片側支持タイプと、通風可能なフレーム構造の内部に収納して垂直回転軸の上下両端をそのフレーム構造に回転自在に支持する両側支持タイプがある。両側支持タイプの方が垂直軸風車の支持剛性が高く、また必要であればフレーム構造ごと上に複数積み重ねることができる（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－４１５９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、垂直軸風車はプロペラ式の水平軸風車に比べて、水平軸風車が３６０度の全回転範囲において回転トルクを発生させるのに対して、垂直軸風車の場合は風上側からの風が３６０度の揚力ブレードの回転範囲に対して最初に当たる約９０度の角度範囲でしか揚力ブレードに有効な回転トルクを発生させることができない。そのため垂直軸風車は水平軸風車に比べて発電能力が劣っていた。
【０００５】
本発明は、このような従来の技術に鑑みてなされたものであり、発電能力を向上させた垂直軸風車を提供することを目的としている。
【課題を解決するための手段】
【０００６】
本発明の第１の技術的側面によれば、下面以外の全方向からの通風及び太陽光の受光が可能な構造であり且つ上下中心付近に小面積の支持部を有する外枠体と、上下端が外枠体の支持部に対して回転自在に支持された垂直回転軸の周囲に複数の揚力ブレードを放射方向に延びる水平フレームで取付けた垂直軸風車とから成る垂直軸風車構造であって、前記揚力ブレードの外表面にフレキシブル光起電力素子を設けたことを特徴とする。
【０００７】
本発明の第２の技術的側面によれば、フレキシブル光起電力素子がペロブスカイト型電池であることを特徴とする。
【発明の効果】
【０００８】
本発明の第１の技術的側面によれば、揚力ブレードの外表面に設けたフレキシブル光起電力素子により太陽光の光エネルギーを電気エネルギーに変換することができるため、本来の垂直軸風車の回転エネルギーによる発電に加えて、太陽光による発電も得られるため、垂直軸風車構造全体としての発電能力が向上する。揚力ブレードの外表面にフレキシブル光起電力素子を設けるだけで、外枠体の外部へ突出するものがないため、複数の垂直軸風車を外枠体ごと上に積み重ねられる利点は維持される。
【０００９】
本発明の第２の技術的側面によれば、フレキシブル光起電力素子がペロブスカイト型電池であるため、柔軟で薄型のフィルム状に成形しやすく、揚力ブレードの外表面に設置しやすい。
【図面の簡単な説明】
【００１０】

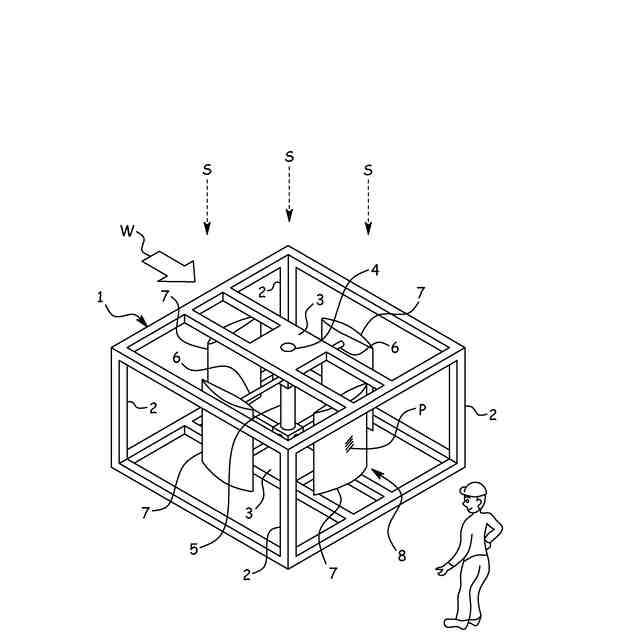

垂直軸風車構造を示す全体斜視図。

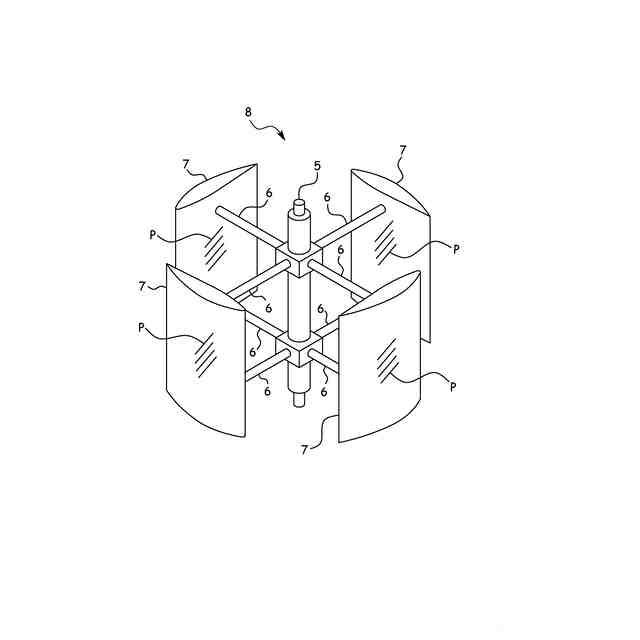

垂直軸風車を示す斜視図。

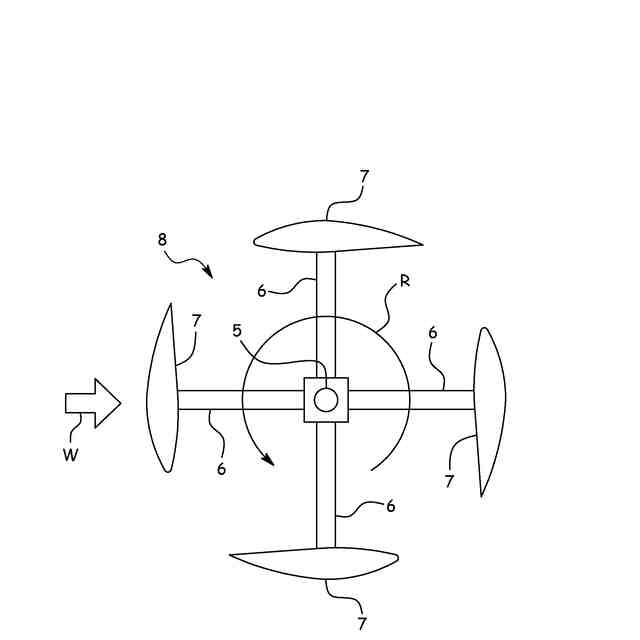

垂直軸風車を示す平面図。

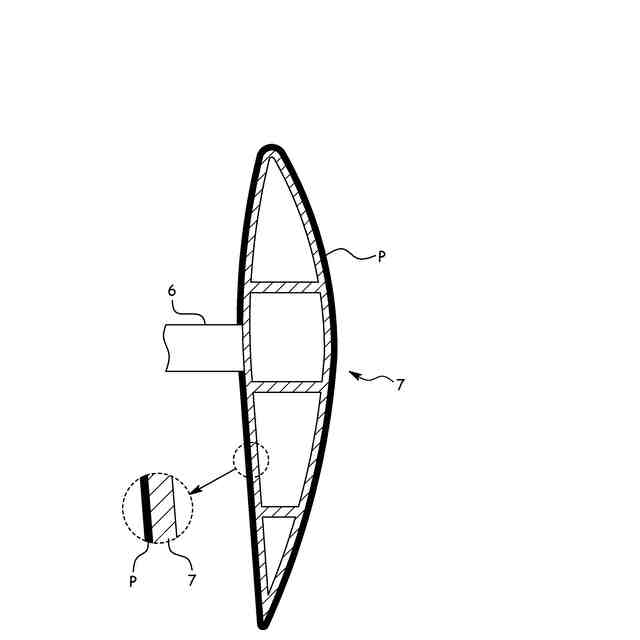

揚力ブレードの断面図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
