公開番号2025081815
公報種別公開特許公報(A)
公開日2025-05-28
出願番号2023194833
出願日2023-11-16
発明の名称円錐振り子運動を近似的に発生させる装置
出願人個人
代理人
主分類F03G 3/00 20060101AFI20250521BHJP(液体用機械または機関;風力原動機,ばね原動機,重力原動機;他類に属さない機械動力または反動推進力を発生するもの)
要約【課題】流体を攪拌するには、流体の容器に羽根状の器具を挿入し回転させることが一般的である。しかし器具を清浄するのに手間がかかる、などの欠点があり、食品の加熱調理の用途では一般的ではなかった。ここで容器中に何も挿入せずに攪拌できる、円錐振り子運動により攪拌する方法が知られてはいるが、装置が大型になる等の欠点で一般的実施には至っていない。IH調理器等の形式で提供できる撹拌機が必要とされている。

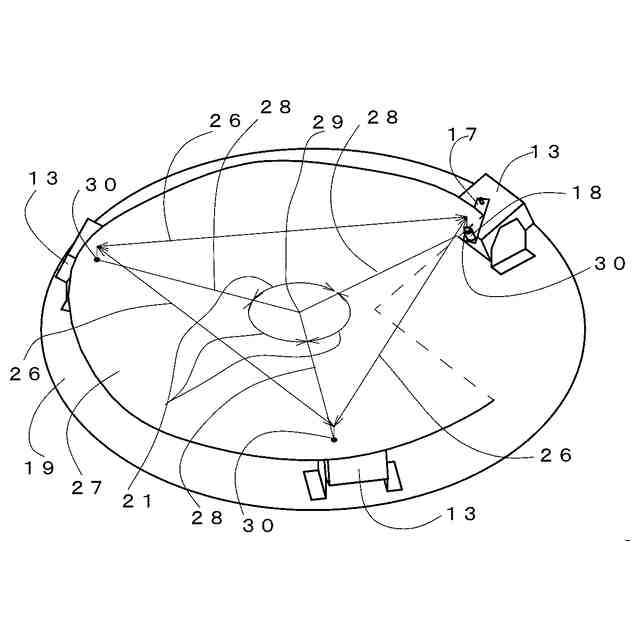

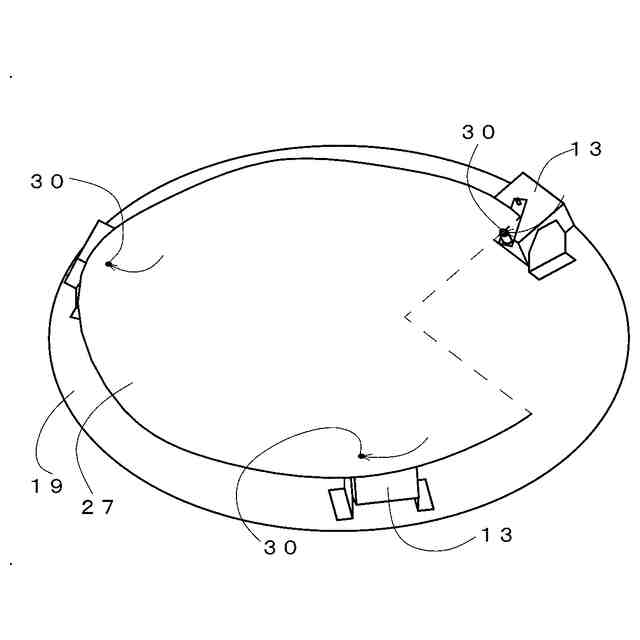

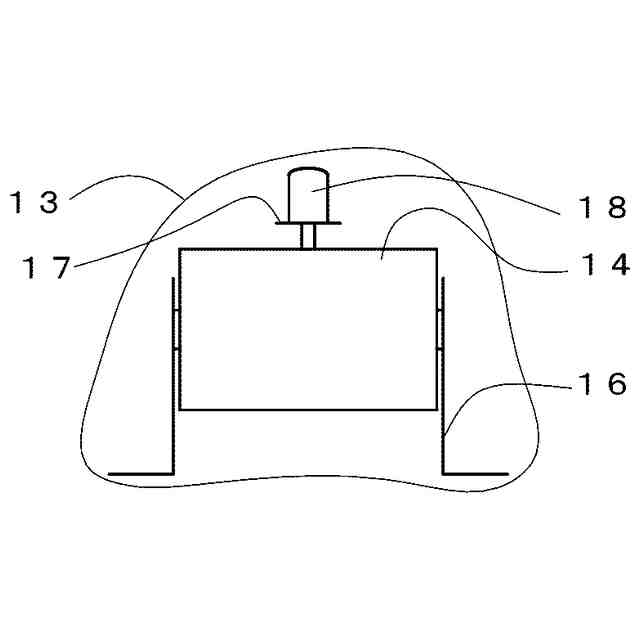

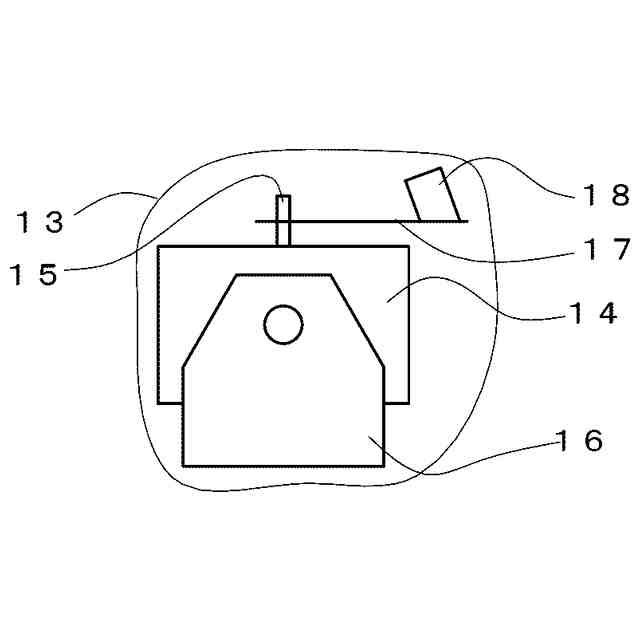

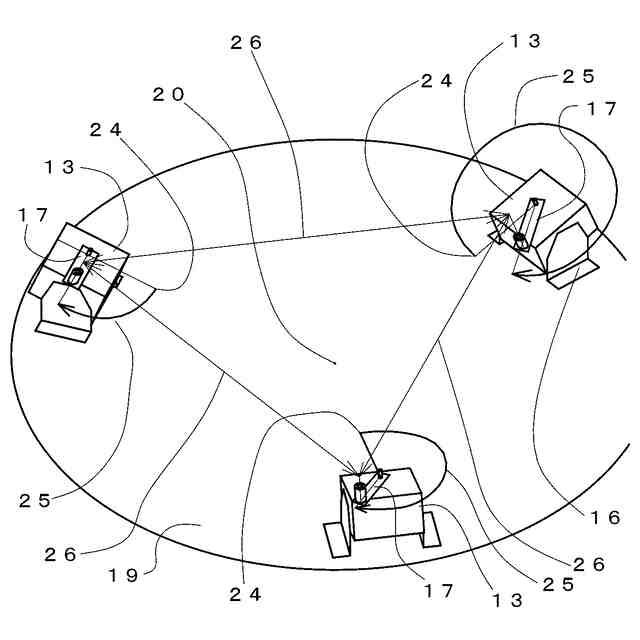

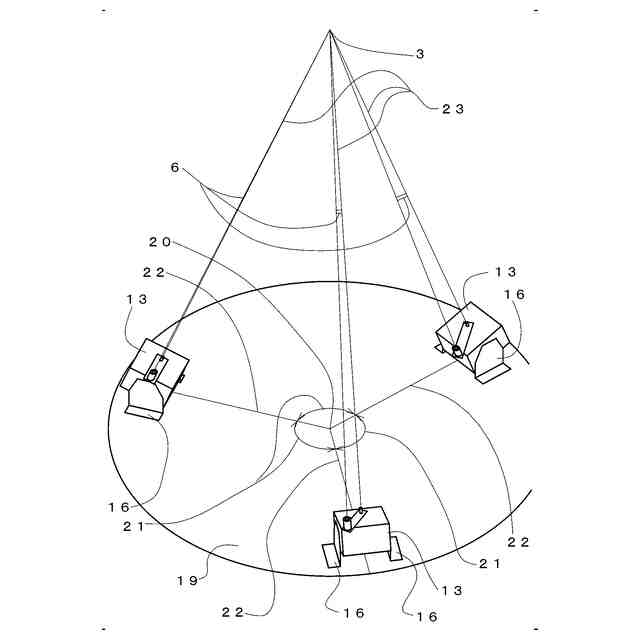

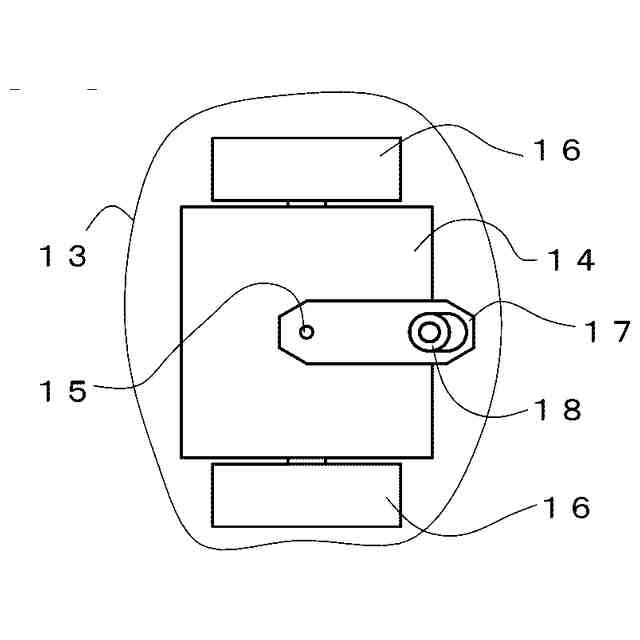

【解決方法】テーブル27を3個以上の回旋装置13などにヒンジピン30などで繋ぎ、同期した回旋などを行わせると、テーブル27は円錐振り子運動における錘と同等の動きをする。これによりテーブル27上の円形容器に入れた流体に回転が発生する。テーブル27の上部には懸吊のための構築物が不要で、テーブル27下部からの加熱も可能である。また流速が調整できる安定的な回転が可能で、水中生物の飼育への活用にも期待できる。
【選択図】図19

特許請求の範囲【請求項1】
実施例1に記す、回旋装置によって近似的な円錐振り子運動を実施する装置系。
続きを表示(約 52 文字)【請求項2】

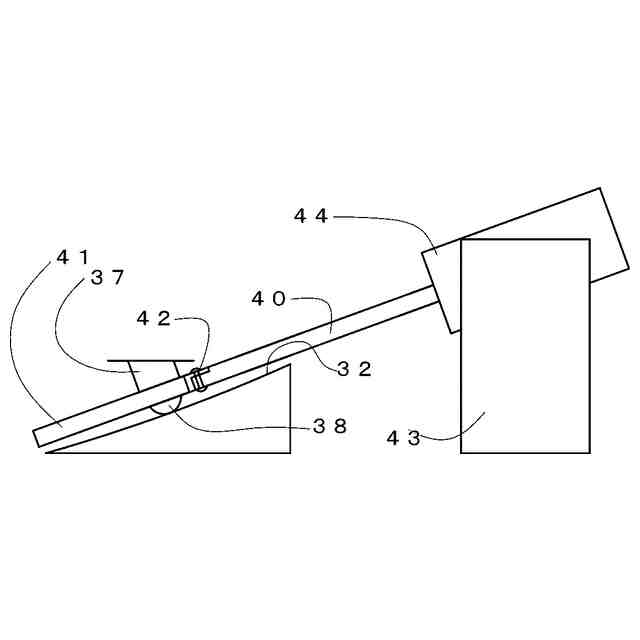

実施例2に記す、牽引装置によって近似的な円錐振り子運動を実施する装置系。

発明の詳細な説明【技術分野】
【0001】
この発明は流体の攪拌等に利用する目的で、円錐振り子運動に近似した運動を発生させ流体に流速を与えることを、錘を懸吊することなく行える装置に関するものである。
続きを表示(約 990 文字)【背景技術】
【0002】
流体を機械的に攪拌するには、羽等を容器内の流体中に挿入し回転運動等をさせる方法が一般的である。これ以外の方法として流体をいれた容器に外力を加え、円錐振り子運動をさせ、容器内の流体に流速を与える方法が知られており、特開平10-216498でにてこれを利用した装置が提出されている。
【0003】

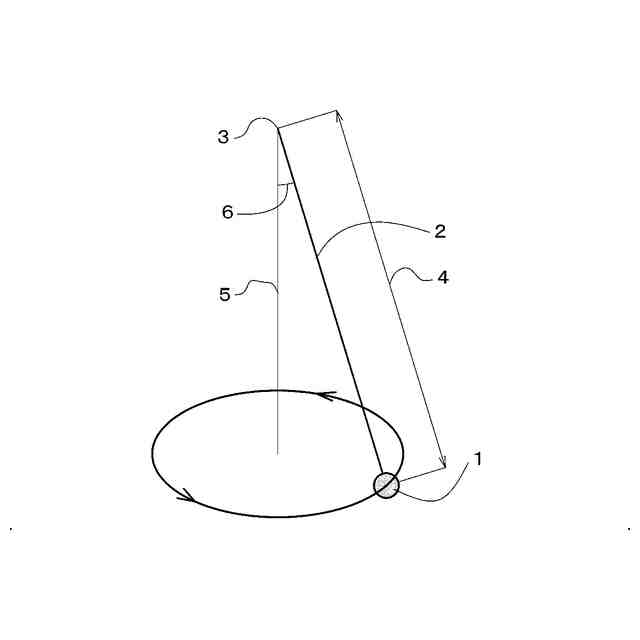

本来の円錐振り子は図1に示す、錘1が紐2により振子支点3から懸吊された装置系である。錘1に初速を与え、空気や振子支点3部分の摩擦抵抗がなければ、等速で回転し続ける。
【0004】
ちなみに等速円錐振り子運動の周期について、紐の長さ4及び、紐2と鉛直線5とがはさむ角6から導かれる関係式が周知である。ところが現実的には摩擦抵抗があり、錘1が流体であれば慣性力による抵抗も加え、円錐振り子運動は減衰する。
【0005】
よって特開平10-216498の装置では鉛直方向と回転軸を一致させたモーターにより装置系の下部から回旋力を与えていた。この方法は、密閉した容器内の流体を容器の蓋を開けることなく攪拌できる利点があった。
【先行技術文献】
【特許文献】
【0006】
特開平10-216498
【発明の概要】
【発明が解決しようとする課題】
【0007】
背景技術で述べた特開平10-216498には、実用上の障害となる次2の欠点があったために一般的な使用には至らなかったと考える。
【0008】
円錐振り子運動の振子支点3から、錘1を紐2や棒で懸吊することが必要で、そのため上部に振子支点3を空間で固定させるための構造体が必要になること。
【0009】
円錐振り子の錘1下部に回旋力を与える装置が必要で、同時に加熱を行う場合の空間的な障害になること
【課題を解決するための手段】
【0010】

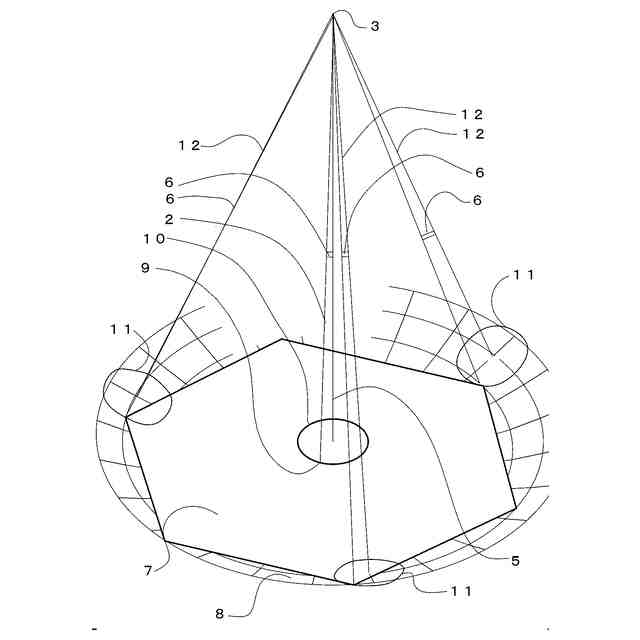

図2では振子支点3から懸吊された大きな錘7が、紐2と鉛直線5とのはさむ角6が小さい円錐振り子運動をしている。正多角形である大きな錘7の端点はすべて錘中心9から等距離にあるので、すべての端点は振子支点を中心とした球面8上を運動していることになる。
(【0011】以降は省略されています)
