特許ウォッチ

公開番号2025091704
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023207121
出願日2023-12-07
発明の名称風力発電装置
出願人株式会社堤水素研究所
代理人個人
主分類F03D 3/06 20060101AFI20250612BHJP(液体用機械または機関;風力原動機,ばね原動機,重力原動機;他類に属さない機械動力または反動推進力を発生するもの)
要約【課題】風力や太陽光等の自然エネルギーを利用した発電装置は自然条件に左右され安定した電源とはなりにくい。風力を利用した発電装置は太陽光発電のように日照の影響は受けないが無風状態では発電ができない。
【解決手段】本発明に係る風力発電装置に用いる風車は上リングと下リングのリング間に接続された多数の長方形の羽根を有しており、羽根は下リングから上リング向かう上り傾斜を有している。無風時には風車がコリオリ力により駆動され発電機を駆動する。
【選択図】図1

特許請求の範囲【請求項１】

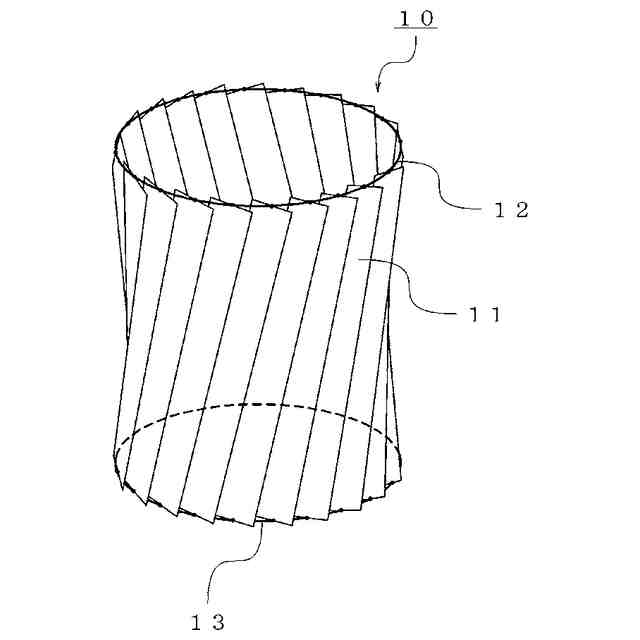

上リングと下リングのリング間に接続された長方形の複数の羽根を有する風車により駆動される発電機を備えた発電装置。
続きを表示（約 490 文字）【請求項２】
前記風車がコリオリ力により駆動される請求項１に記載の発電装置。
【請求項３】

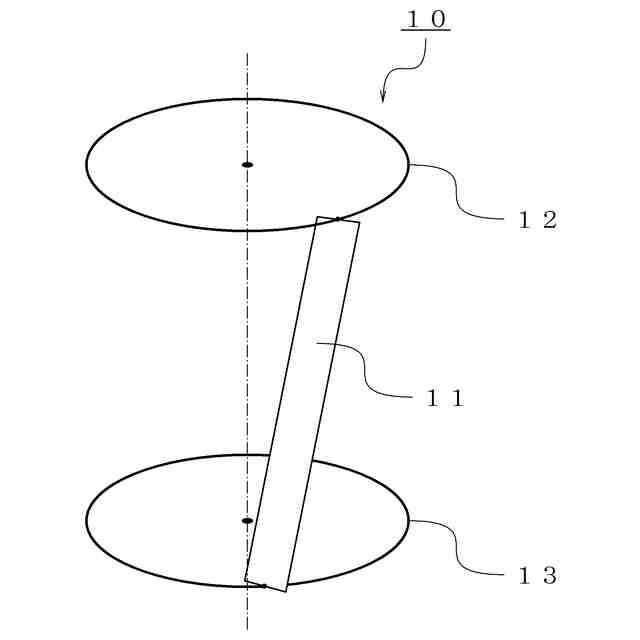

前記羽根が下リングから上リング向かう上り傾斜を有している請求項２に記載の発電装置。
【請求項４】

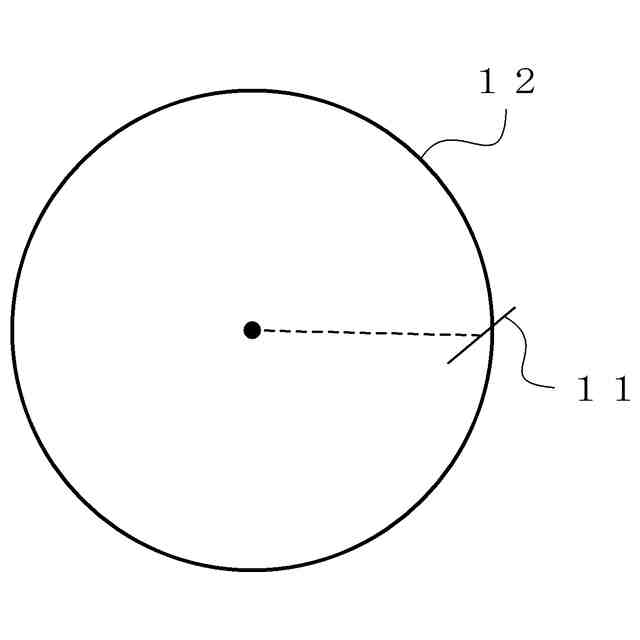

前記風車が北半球に設置されているとき前記羽根の左縁が右縁に対して時計方向に回転変位してなり、南半球に設置されているとき前記羽根の左縁が右縁に対して反時計方向に回転変位してなる請求項３に記載の発電装置。
【請求項５】

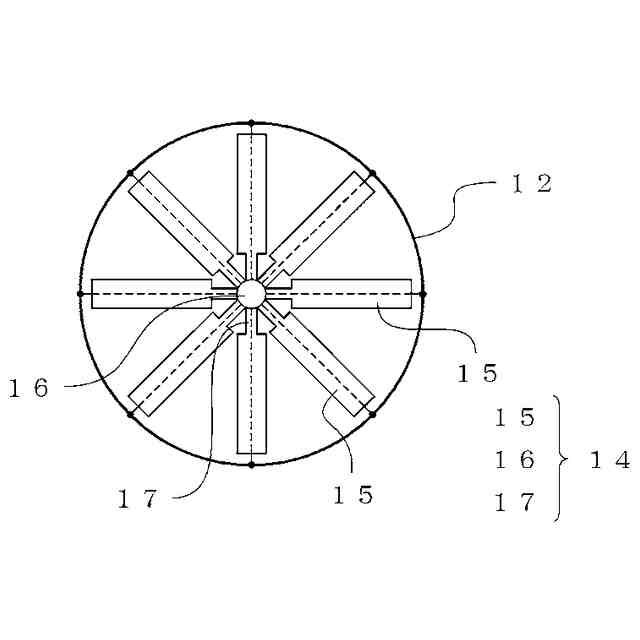

前記風車の上部に取付けられ前記羽根の下方から上方に向かう空気の流れを調節する可変ピッチ羽根を有する請求項４に記載の発電装置。
【請求項６】
前記可変ピッチ羽根の開度が調節可能になっている請求項５に記載の発電装置。
【請求項７】
前記風車の中心軸が地表に対して垂直である請求項６に記載の発電装置。
【請求項８】
発電機が前記中心軸に取付けられている請求項７に記載の発電装置。
【請求項９】
前記風車の直径が５０ｍ以上である請求項８に記載の発電装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、発電装置に関し、詳しくは風車を原動機に用いた発電装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
政府によるカーボンニュートラル宣言を受けて、脱炭素社会を実現するため、再生可能エネルギーをはじめとする新しい発電方法の導入が急ピッチで進められている。
【０００３】
なかでも再生可能エネルギーとして、風力や太陽光を利用した発電が多く提案されている。これら自然エネルギーを利用した風力や太陽光による電力は自然条件に左右され安定した電源とはなりにくい。
【０００４】
ウインドファームに多く見られるプロペラ式風車による風力発電は最もポピュラーな発電方法である。このような発電装置の例として特許文献１がある。
【０００５】
特許文献１に開示の風力発電装置は、プロペラ羽根が取り付けられる回転水平軸から第１の伝導機構を介して伝達される回転動力を電力に変換する第１の発電機と姿勢調整翼とを有する水平軸風力発電部と、水平軸風力発電部と連結されて支持しながら一緒に垂直軸線周りに回転する回転垂直軸と、第１の発電機から独立しており回転垂直軸から第２の伝導機構を介して伝達される回転動力を電力に変換する第２の発電機を備えている。
【０００６】
太陽光を用いた発電は日照に左右される。風力を用いた発電は太陽光発電のように日照の影響は受けないが無風状態では発電ができない。無風でも発電を可能とする風力発電の例が特許文献２に開示されている。
【０００７】
特許文献２には、揚力型の風車に設けられた主軸を介して伝達された風車の回転力を電力に変換する発電装置を備える風力発電装置であって、水流を受けて定常回転する水車と、水車の回転軸と主軸とを結合しまたは結合を解除するクラッチを備え、水車の回転軸と主軸とをクラッチで結合することで、無風状態または微風状態でも風車を定常的に回転させておくことができ、自己起動性のよい風力発電装置とすることができ、一方、風力が大きい場合には、クラッチを解除して主軸を水車の回転軸から切り離すことができる発電装置が記載されている。
【０００８】
特許文献２に示す風力発電は無風時に水車の回転を利用して風車を回している。水車を回す水源や水車がなければ成立しない発電方法である。
【先行技術文献】
【特許文献】
【０００９】
特開２０１４－２１８９７５号公報
特開２００７－２３９５４２号公報
特開２００５－２２６５９８号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
自然エネルギーを利用した風力や太陽光に依存した電力は自然条件に左右され安定した電源とはなりにくい。風力を利用した発電は太陽光発電のように日照の影響は受けないが無風状態では発電ができないという問題がある。
（【００１１】以降は省略されています）
