公開番号2025071256
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2025026117,2024561670
出願日2025-02-20,2024-03-29
発明の名称蓄電デバイス、固定治具、蓄電デバイスの製造方法
出願人大日本印刷株式会社
代理人個人
主分類H01M 50/105 20210101AFI20250424BHJP(基本的電気素子)
要約【課題】外装体によって電極体を好適に密封できる蓄電デバイス、この蓄電デバイスまたは中間体に用いられる固定治具、および、この蓄電デバイスの製造方法を提供する。
【解決手段】蓄電デバイスは、電極体と、電極体を封止する外装体と、を備える。外装体は、電極体を包む外装フィルムと、外装フィルムによって少なくとも電極体が包まれている本体部と、本体部よりも外方に外装フィルムが張り出した張出部と、張出部のうちの外装フィルムの互いに向き合う面同士がシールされた第1封止部と、本体部に対して張出部が可動することを抑制する固定治具と、を含む。
【選択図】図5
特許請求の範囲【請求項１】
電極体と、
前記電極体を封止する外装体と、を備え、
前記外装体は、
前記電極体を包む外装フィルムと、
前記外装フィルムによって少なくとも前記電極体が包まれている本体部と、
前記本体部よりも外方に前記外装フィルムが張り出した張出部と、
前記張出部のうちの前記外装フィルムの互いに向き合う面同士がシールされた第１封止部と、
前記本体部に対して前記張出部が可動することを抑制する固定治具と、を含む
蓄電デバイス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、蓄電デバイス、固定治具、および、蓄電デバイスの製造方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】

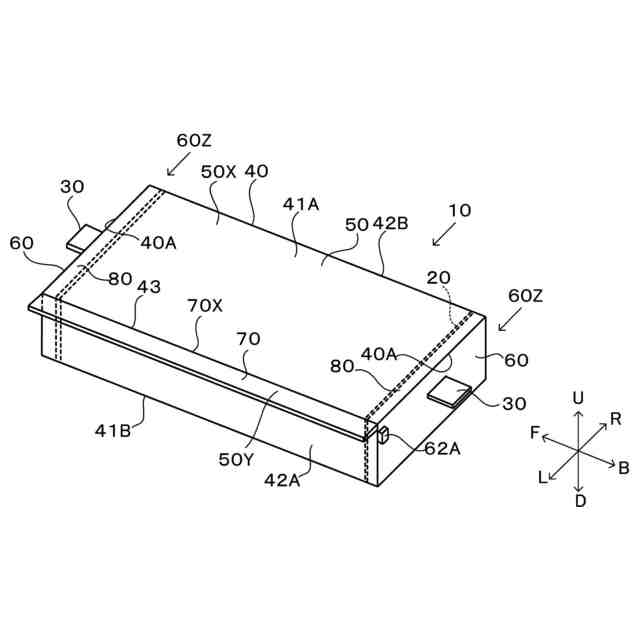

特許文献１は、蓄電デバイスの一例としての全固体電池を開示している。この全固体電池は、電極体と、電極体を封止する外装体と、を備える。外装体は、開口部を有するように電極体に巻き付けられる外装フィルムと、開口部に配置される蓋体と、を含む。外装フィルムは、電極体および蓋体を包んでいる本体部と、本体部よりも外方に張り出した張出部と、を含む。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１５３５０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記蓄電デバイスにおいて、張出部は本体部に対して可動できるため、張出部のうちの特に根本を含む部分は、材料疲労が生じやすい。このため、外装フィルムのうちの張出部を構成する部分が破損し、蓄電デバイスの密封性が低下するおそれがある。
【０００５】
本発明は、外装体によって電極体を好適に密封できる蓄電デバイス、この蓄電デバイスまたは中間体に用いられる固定治具、および、この蓄電デバイスの製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】

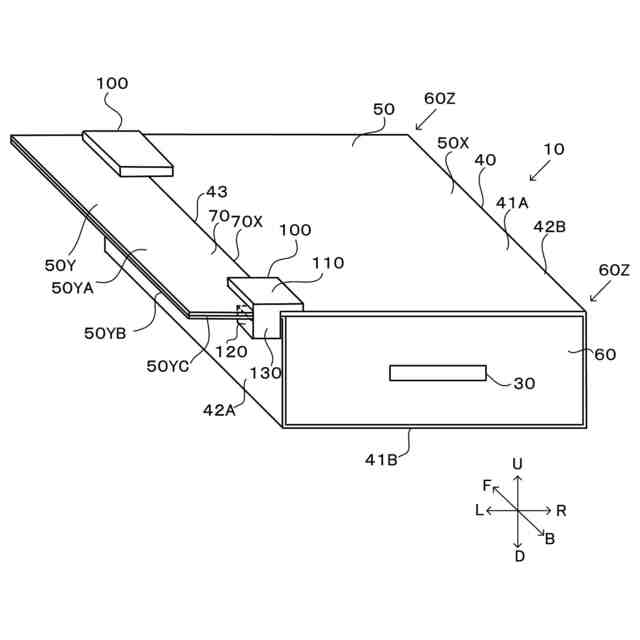

本発明の第１観点に係る蓄電デバイスは、電極体と、前記電極体を封止する外装体と、を備え、前記外装体は、前記電極体を包む外装フィルムと、前記外装フィルムによって少なくとも前記電極体が包まれている本体部と、前記本体部よりも外方に前記外装フィルムが張り出した張出部と、前記張出部のうちの前記外装フィルムの互いに向き合う面同士がシールされた第１封止部と、前記本体部に対して前記張出部が可動することを抑制する固定治具と、を含む。
【０００７】
本発明の第２観点に係る蓄電デバイスは、第１観点に係る蓄電デバイスであって、前記固定治具は、前記本体部および前記張出部に跨るように配置される第１固定部を有する。
【０００８】
本発明の第３観点に係る蓄電デバイスは、第１観点または第２観点に係る蓄電デバイスであって、前記固定治具は、前記張出部を支持する第２固定部を有する。
【０００９】

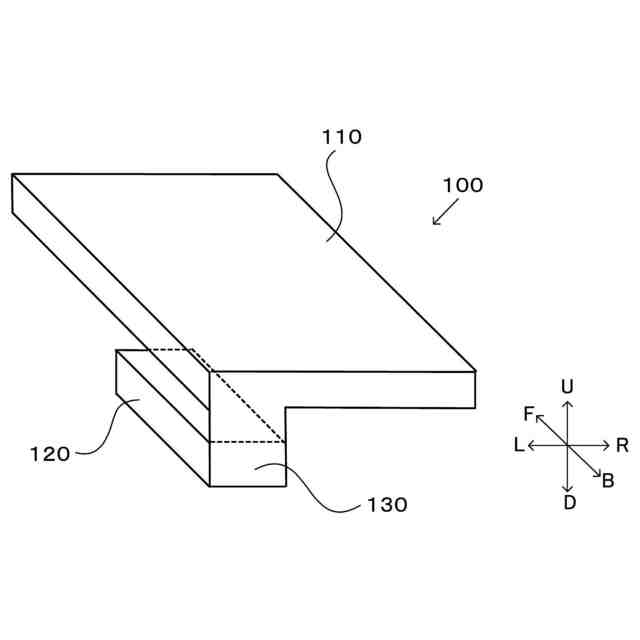

本発明の第４観点に係る蓄電デバイスは、第１観点に係る蓄電デバイスであって、前記固定治具は、前記本体部および前記張出部に跨るように配置される第１固定部と、前記張出部を支持する第２固定部と、前記第１固定部と前記第２固定部とを接続する接続部と、を有する。
【００１０】

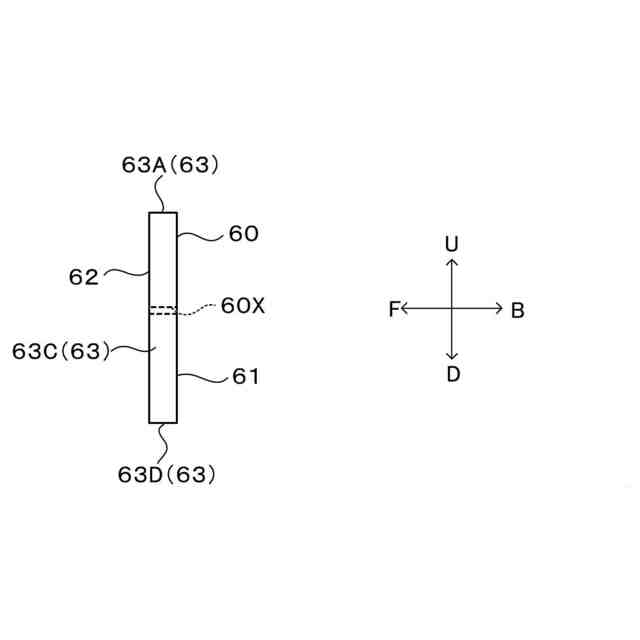

本発明の第５観点に係る蓄電デバイスは、第１観点～第４観点のいずれか１つに係る蓄電デバイスであって、前記外装体は、前記外装フィルムとともに前記電極体を封止する蓋体をさらに備える。
（【００１１】以降は省略されています）
