公開番号2025071548
公報種別公開特許公報(A)
公開日2025-05-08
出願番号2023181806
出願日2023-10-23
発明の名称センサコントローラ及びスタイラス
出願人株式会社ワコム
代理人弁理士法人そらおと
主分類G06F 3/041 20060101AFI20250428BHJP(計算;計数)
要約【課題】センサコントローラの負荷を軽減し、かつ、スタイラスによるアップリンク信号の受信におけるノイズの影響を軽減する。
【解決手段】センサコントローラ31は、所定のプリアンブルを有するアップリンク信号USを、互いに異なる第1の設定及び第2の設定のいずれでも送信可能に構成され、第1の設定及び第2の設定のいずれか一方を選択し、選択した一方の設定によりアップリンク信号USを送信する。
【選択図】図1
特許請求の範囲【請求項１】
所定のプリアンブルを有するアップリンク信号を、互いに異なる第１の設定及び第２の設定のいずれでも送信可能に構成され、
前記第１の設定及び前記第２の設定のいずれか一方を選択し、選択した前記一方の設定により前記アップリンク信号を送信する、
センサコントローラ。
続きを表示（約 1,100 文字）【請求項２】
前記第１の設定は、前記アップリンク信号を構成する拡散符号のチップレートが相対的に大きい設定であり、
前記第２の設定は、前記アップリンク信号を構成する拡散符号のチップレートが相対的に小さい設定である、
請求項１に記載のセンサコントローラ。
【請求項３】
送信した前記アップリンク信号に対するスタイラスからの応答に応じて、前記第１の設定及び前記第２の設定のいずれか一方の選択を行う、
請求項１に記載のセンサコントローラ。
【請求項４】
前記第１の設定による前記アップリンク信号の送信、及び、前記第２の設定による前記アップリンク信号の送信を交互に実行する、
請求項１に記載のセンサコントローラ。
【請求項５】

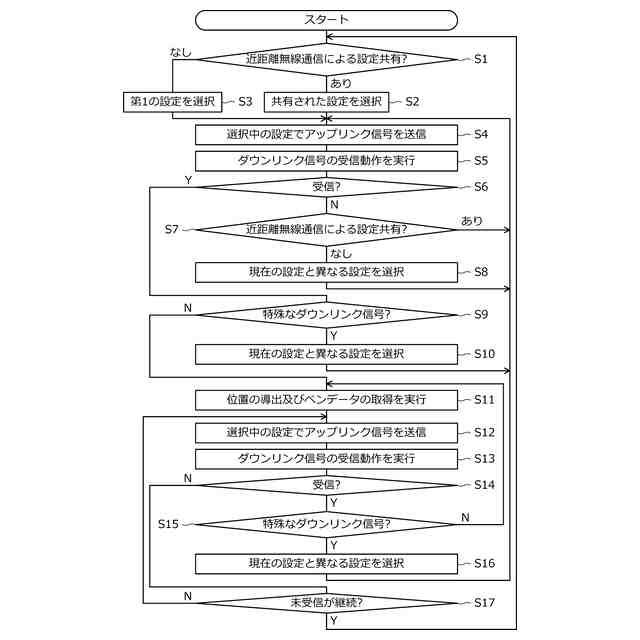

前記アップリンク信号の送信に用いる第１の通信方法とは異なる第２の通信方法を用いて実施したスタイラスとの通信の結果に基づき、前記第１の設定及び前記第２の設定のいずれか一方の選択を行う、
請求項１に記載のセンサコントローラ。
【請求項６】
前記第１の通信方法は、タッチ面内に配置されたセンサ電極群と、前記スタイラスのペン先電極との容量結合を介して行う通信方法であり、
前記第２の通信方法は、前記容量結合を介さない通信方法である、
請求項５に記載のセンサコントローラ。
【請求項７】
前記第１の通信方法は、タッチ面内に配置されたセンサ電極群と、前記スタイラスのペン先電極との容量結合を介して行う通信方法であり、
前記第２の通信方法は、前記センサ電極群とは異なる電極と、前記ペン先電極との容量結合を介して行う通信方法である、
請求項５に記載のセンサコントローラ。
【請求項８】

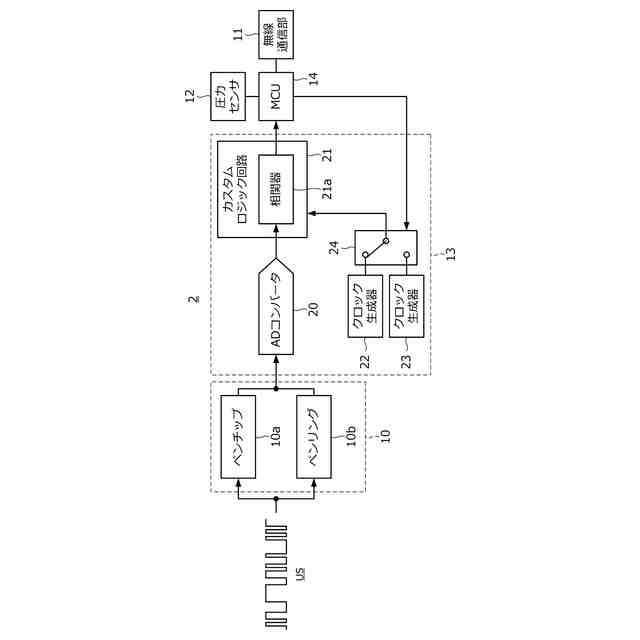

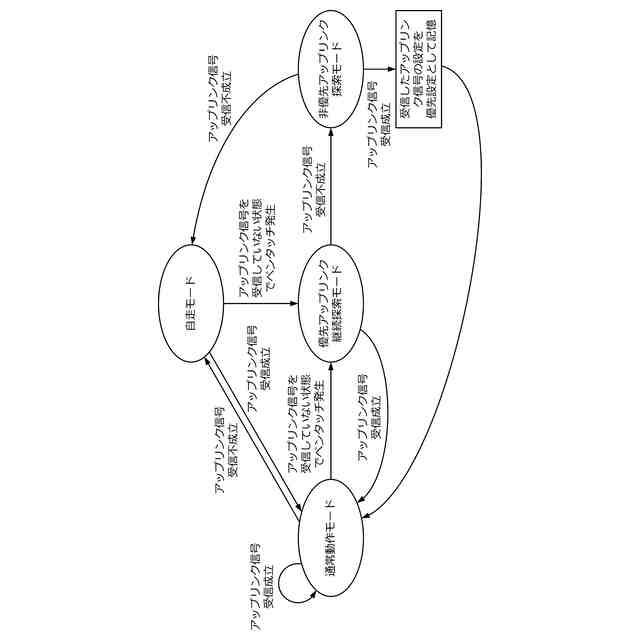

第１の設定で送信されたアップリンク信号と、前記第１の設定とは異なる第２の設定で送信されたアップリンク信号との両方を検出可能に構成された受信部、
を備えるスタイラス。
【請求項９】
前記受信部は、前記第１の設定で送信されたアップリンク信号の受信動作と、前記第２の設定で送信されたアップリンク信号の受信動作とを交互に行う、
請求項８に記載のスタイラス。
【請求項１０】
前記受信部は、前記アップリンク信号の送信に用いる第１の通信方法とは異なる第２の通信方法を用いて実施したセンサコントローラとの通信の結果に基づいて前記第１の設定及び前記第２の設定のいずれか一方を選択し、選択した前記一方の設定で送信されたアップリンク信号の受信動作を行う、
請求項８に記載のスタイラス。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、センサコントローラ及びスタイラスに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】

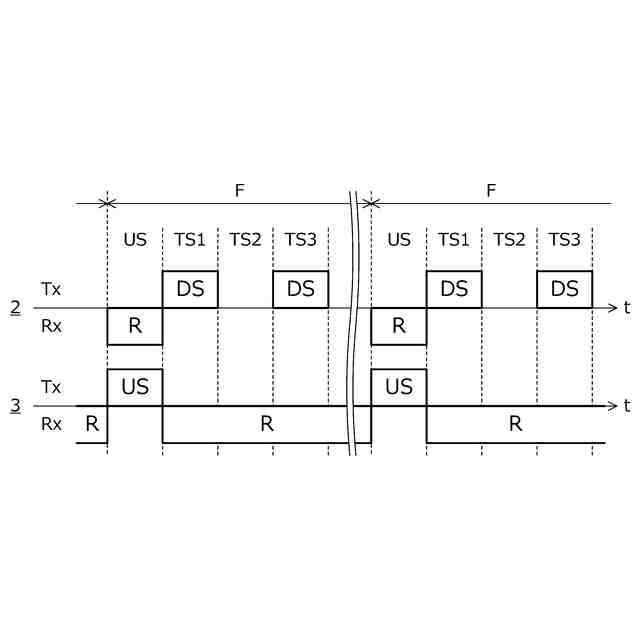

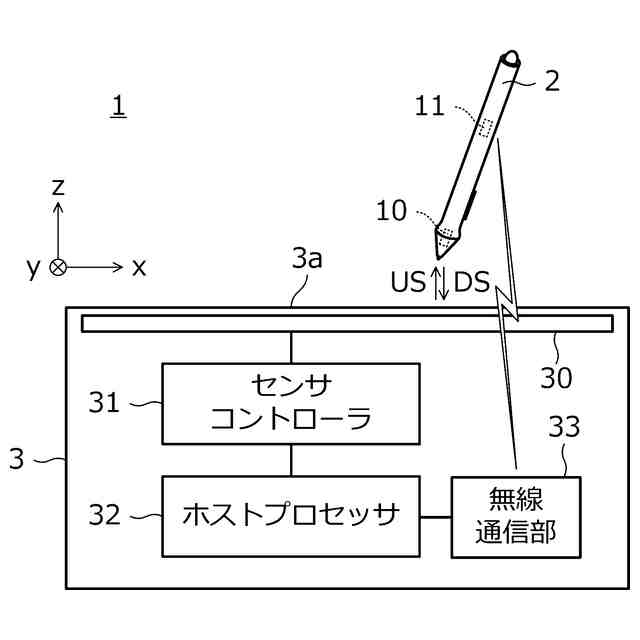

アクティブ静電方式を採用する位置検出装置の中には、タッチ面内に埋め込まれたセンサ電極群を介して、センサコントローラとスタイラスの間で双方向通信を行えるように構成されたものがある。以下では、この双方向通信においてセンサコントローラからスタイラスに対して送信される信号を「アップリンク信号」と称し、スタイラスからセンサコントローラに対して送信される信号を「ダウンリンク信号」と称する。
【０００３】

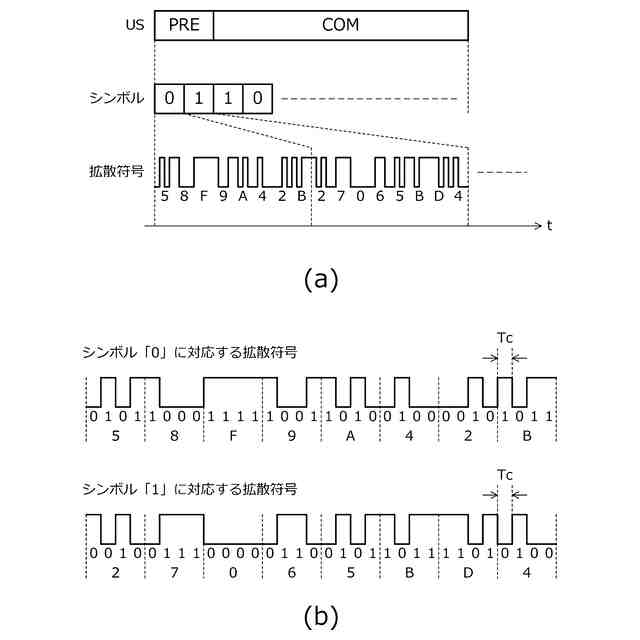

特許文献１には、アップリンク信号の具体的な生成方法が開示されている。同文献に示されるように、アップリンク信号の生成は、送信対象のコマンドの先頭に所定のプリアンブルを付加することによって得られるシンボル列を所定の拡散符号（自己相関特性を有する拡散符号）により拡散することによって実行される。
【０００４】
特許文献２には、受信したアップリンク信号が干渉信号を含む場合にダウンリンク信号の周波数を調整することで、センサコントローラがダウンリンク信号を受信する際における干渉信号の影響を回避するように構成されたスタイラスの例が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２０－０４２８６７号公報
中国特許公開第１１２２８６３８１号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００６】
近年、折り畳み式のスマートフォンや、金属膜に比べて抵抗の大きいＩＴＯ（酸化インジウムスズ）膜を用いて構成したセンサ電極群を用いるタブレット端末など、センサコントローラに大きな負荷のかかる位置検出装置が登場している。また、アップリンク信号にノイズが重畳すると、スタイラスによるアップリンク信号の受信に困難が生ずる場合がある。
【０００７】
したがって、本発明の目的の一つは、センサコントローラの負荷を軽減でき、かつ、スタイラスによるアップリンク信号の受信におけるノイズの影響を軽減できるセンサコントローラ及びスタイラスを提供することにある。
【０００８】
また、２つ以上の互いに異なる方式のいずれか一方を用いてアップリンク信号を送信するようにセンサコントローラを構成した場合、他方の方式を用いて送信されたアップリンク信号のみを待ち受けているスタイラスはその受信に失敗してしまうことになる。この場合、センサコントローラはスタイラスとの通信を開始できなくなってしまうので、改善が必要とされていた。
【０００９】
したがって、本発明の目的の他の一つは、２つ以上の互いに異なる方式のいずれか一方を用いてアップリンク信号を送信しながらも、スタイラスとの通信を適切に開始できるセンサコントローラを提供することにある。
【課題を解決するための手段】
【００１０】
本発明の第１の側面によるセンサコントローラは、所定のプリアンブルを有するアップリンク信号を、互いに異なる第１の設定及び第２の設定のいずれでも送信可能に構成され、前記第１の設定及び前記第２の設定のいずれか一方を選択し、選択した前記一方の設定により前記アップリンク信号を送信する、センサコントローラである。
（【００１１】以降は省略されています）
