発明の名称物品仕分け設備
出願人株式会社ダイフク
代理人弁理士法人R&C
主分類B65G 1/137 20060101AFI20250430BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】搬送車による物品の搬送効率が低下し難い物品仕分け設備を実現する。
【解決手段】接続エリアE2には、X方向に沿って走行する搬送車20の経路であるX方向経路が、Y方向に複数並ぶように設定され、複数の出口部19のそれぞれに1つのX方向経路がX方向対応経路51として対応づけられ、X方向対応経路51は、対応する出口部19が接続エリアE2におけるX方向の両端に近づくに従って、Y方向第2側Y2となるように設定されている。
【選択図】図4
特許請求の範囲【請求項１】
複数の搬送車のそれぞれがフロアを走行して物品を搬送することにより前記物品の仕分けを行う物品仕分け設備であって、
それぞれが前記搬送車に前記物品を供給する複数の供給部と、
それぞれが前記搬送車から前記物品を受け入れるように構成された複数の受入部と、
を備え、
前記フロアに沿う方向のうちの特定の方向をＹ方向とし、前記フロアに沿う方向のうちの前記Ｙ方向に直交する方向をＸ方向とし、前記Ｙ方向の一方側をＹ方向第１側とし、前記Ｙ方向の他方側をＹ方向第２側とし、前記Ｘ方向の一方側をＸ方向第１側とし、前記Ｘ方向の他方側をＸ方向第２側として、
前記フロアには、
それぞれに前記受入部が設けられ、前記Ｘ方向に並ぶように配置された複数の受入エリアと、
それぞれに前記供給部が設けられ、複数の前記受入エリアに対して前記Ｙ方向第１側に配置された複数の供給エリアと、
接続エリアと、
が設定され、
複数の前記供給エリアのそれぞれの出口部が、前記Ｘ方向に並ぶように配置され、
前記接続エリアは、複数の前記出口部と、複数の前記受入エリアと、を互いに接続するように、前記Ｙ方向及び前記Ｘ方向に広がりを有するエリアであり、
前記接続エリアには、前記Ｘ方向に沿って走行する前記搬送車の経路であるＸ方向経路が、前記Ｙ方向に複数並ぶように設定され、
複数の前記出口部のそれぞれに１つの前記Ｘ方向経路がＸ方向対応経路として対応づけられ、
それぞれの前記出口部から前記接続エリアに出てきた前記搬送車は、前記Ｘ方向に沿って走行する場合には、当該出口部に対応する前記Ｘ方向対応経路上で前記Ｘ方向第１側又は前記Ｘ方向第２側に向けて方向転換し、当該Ｘ方向対応経路を走行するように構成され、
複数の前記出口部のそれぞれに対応する前記Ｘ方向対応経路は、対応する前記出口部が前記接続エリアにおける前記Ｘ方向の両端に近づくに従って、前記Ｙ方向第２側となるように設定されている、物品仕分け設備。
続きを表示（約 240 文字）【請求項２】
複数の前記出口部のそれぞれから前記接続エリアに出てきて前記Ｙ方向に沿って走行する前記搬送車の経路をＹ方向対応経路とし、
複数の前記出口部のそれぞれに対応する、前記Ｙ方向対応経路と前記Ｘ方向対応経路との交点が、それぞれの前記出口部から前記接続エリアに出てきた前記搬送車が前記Ｘ方向第１側又は前記Ｘ方向第２側に向けて方向転換する方向転換位置であり、
複数の前記方向転換位置が、上下方向視でＶ字状に並ぶように配置されている、請求項１に記載の物品仕分け設備。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複数の搬送車が物品を搬送する物品仕分け設備に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
物流倉庫等において複数の搬送車が物品を搬送する物品仕分け設備が知られている。例えば、特開２０２０－１００４８２号公報（特許文献１）には、複数の供給部（９０）から複数の受入部（８０）に、複数の搬送車（Ｖ）が物品を搬送する物品仕分け設備が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１００４８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１の物品仕分け設備では、搬送車（Ｖ）が複数の供給部（９０）のいずれかから複数の受入部（８０）のいずれかに向かうため、複数の搬送車（Ｖ）の走行経路が交差する場合が発生する。このような場合には、一方の搬送車（Ｖ）を走行させて他方の搬送車（Ｖ）を停止させる必要がある。そして、このような他の搬送車のために停止し待機する搬送車が特定の個所に集中すると、渋滞が発生し易くなり搬送効率が低下するという問題があった。
【０００５】
そこで、搬送車による物品の搬送効率が低下し難い物品仕分け設備の実現が望まれる。
【課題を解決するための手段】
【０００６】
本開示に係る物品仕分け設備は、複数の搬送車のそれぞれがフロアを走行して物品を搬送することにより前記物品の仕分けを行う物品仕分け設備であって、それぞれが前記搬送車に前記物品を供給する複数の供給部と、それぞれが前記搬送車から前記物品を受け入れるように構成された複数の受入部と、を備え、前記フロアに沿う方向のうちの特定の方向をＹ方向とし、前記フロアに沿う方向のうちの前記Ｙ方向に直交する方向をＸ方向とし、前記Ｙ方向の一方側をＹ方向第１側とし、前記Ｙ方向の他方側をＹ方向第２側とし、前記Ｘ方向の一方側をＸ方向第１側とし、前記Ｘ方向の他方側をＸ方向第２側として、前記フロアには、それぞれに前記受入部が設けられ、前記Ｘ方向に並ぶように配置された複数の受入エリアと、それぞれに前記供給部が設けられ、複数の前記受入エリアに対して前記Ｙ方向第１側に配置された複数の供給エリアと、接続エリアと、が設定され、複数の前記供給エリアのそれぞれの出口部が、前記Ｘ方向に並ぶように配置され、前記接続エリアは、複数の前記出口部と、複数の前記受入エリアと、を互いに接続するように、前記Ｙ方向及び前記Ｘ方向に広がりを有するエリアであり、前記接続エリアには、前記Ｘ方向に沿って走行する前記搬送車の経路であるＸ方向経路が、前記Ｙ方向に複数並ぶように設定され、複数の前記出口部のそれぞれに１つの前記Ｘ方向経路がＸ方向対応経路として対応づけられ、それぞれの前記出口部から前記接続エリアに出てきた前記搬送車は、前記Ｘ方向に沿って走行する場合には、当該出口部に対応する前記Ｘ方向対応経路上で前記Ｘ方向第１側又は前記Ｘ方向第２側に向けて方向転換し、当該Ｘ方向対応経路を走行するように構成され、複数の前記出口部のそれぞれに対応する前記Ｘ方向対応経路は、対応する前記出口部が前記接続エリアにおける前記Ｘ方向の両端に近づくに従って、前記Ｙ方向第２側となるように設定されている。
【０００７】
本構成によれば、出口部からＸ方向対応経路までのＹ方向の距離が近づくに従って、搬送車が出口部からＸ方向対応経路に到達するまでの間に他の搬送車に走行を妨げられる可能性が低くなる。また、接続エリアにおけるＸ方向の両端に近づくに従って、搬送車が出口部からＸ方向対応経路に到達するまでの間に他の搬送車に走行を妨げられる可能性が低くなる。従って、本構成によれば、複数の供給エリアのそれぞれについての出口部からＸ方向対応経路までの搬送車の走行のし易さを同程度に合わせ易い。これにより、他の搬送車のために停止する搬送車が、特定の供給エリアの出口付近に集中する可能性を低減できるため、物品仕分け設備の全体での搬送車による物品の搬送効率が低下し難い。
【図面の簡単な説明】
【０００８】

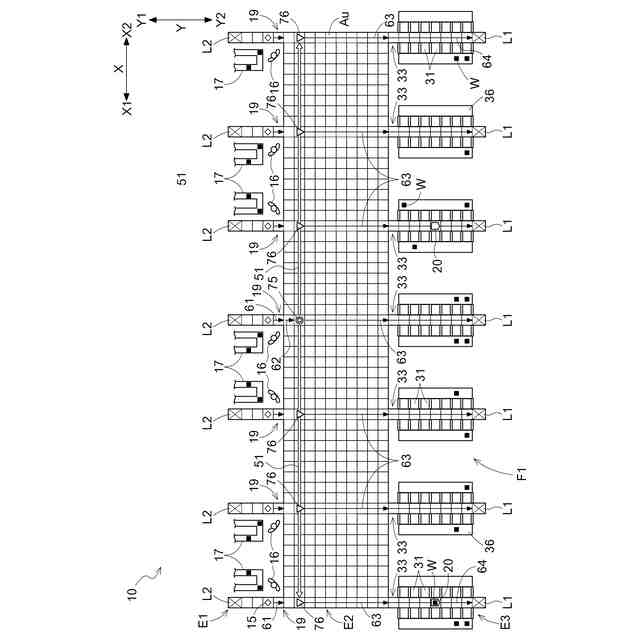

第１の実施形態に係る物品仕分け設備の上面図

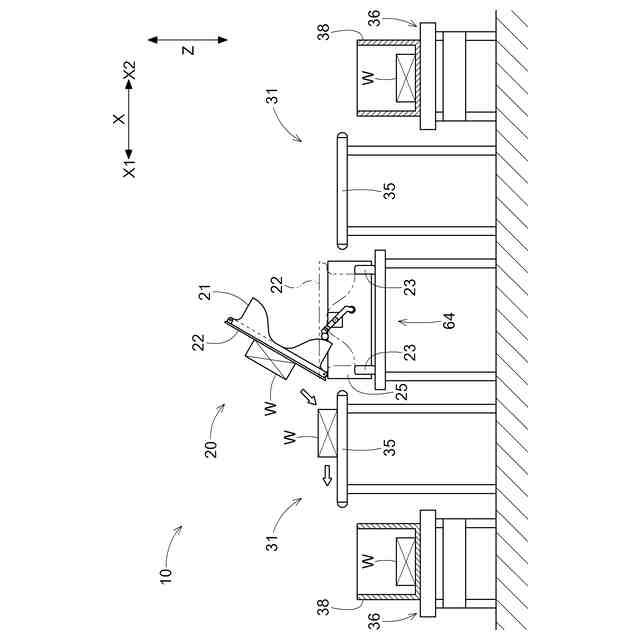

図１の受入エリアの正面図

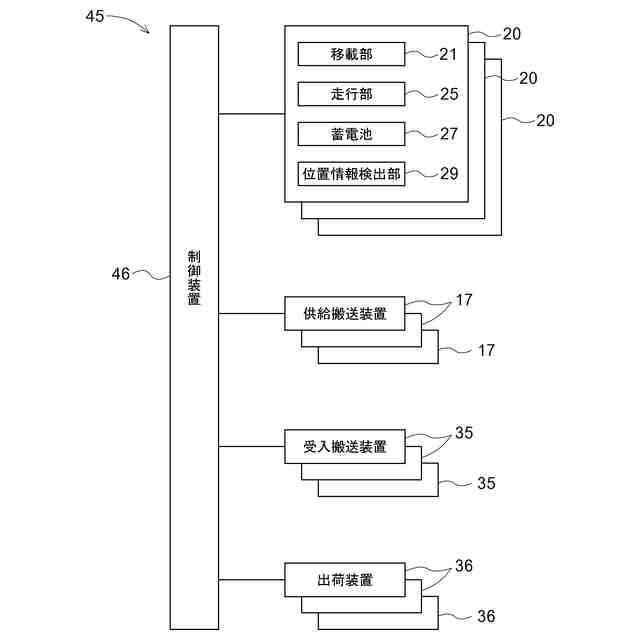

図１の物品仕分け設備の制御ブロック図

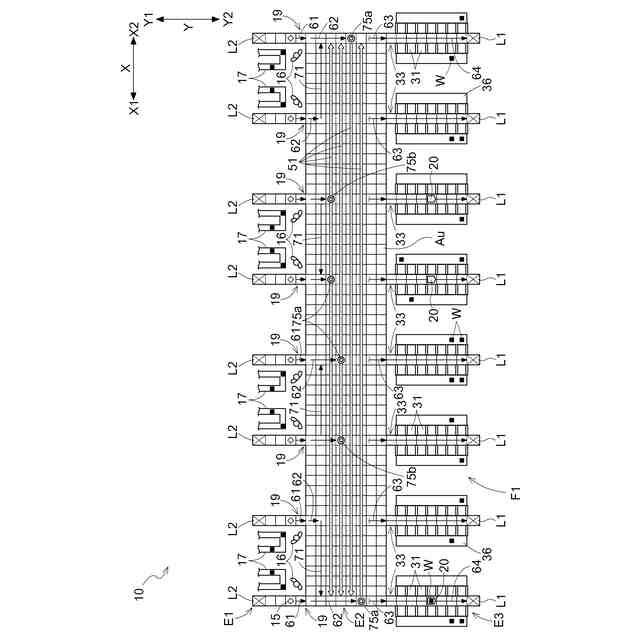

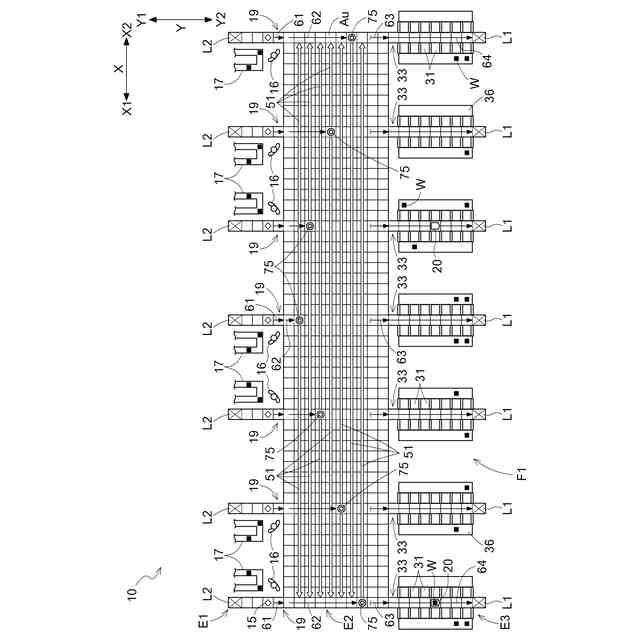

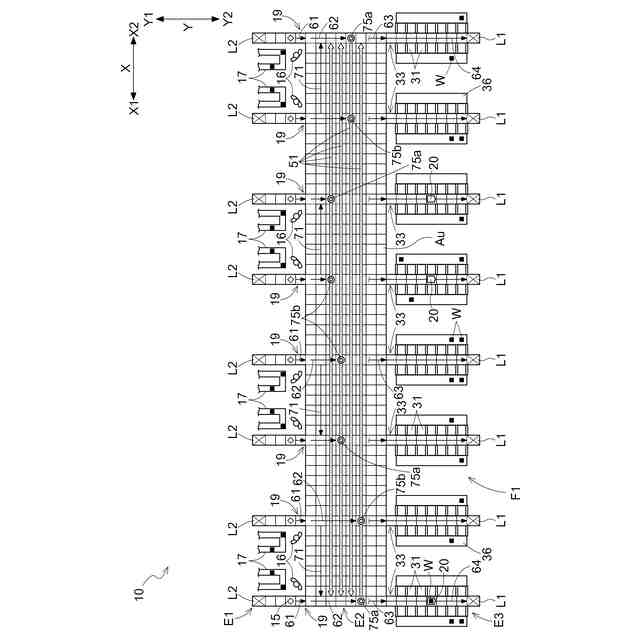

図１の物品仕分け設備の第１層を示す図

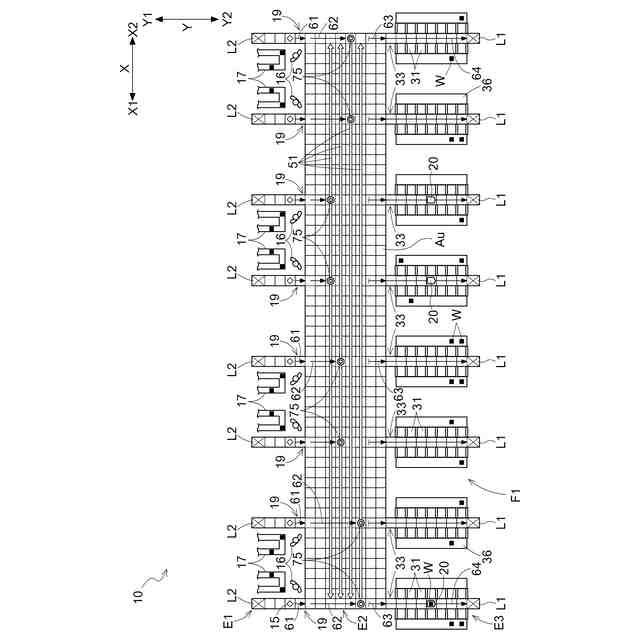

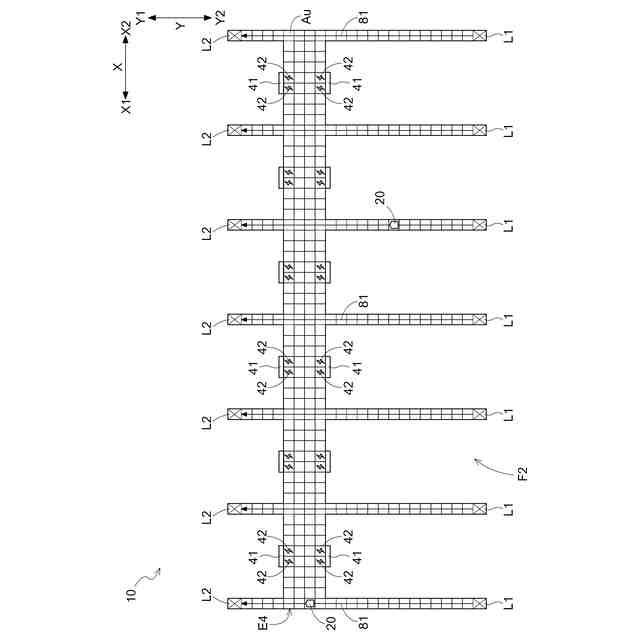

図１の物品仕分け設備の第２層を示す図
図４の対応接続路を説明する図
第２の実施形態に係る物品仕分け設備の第１層を示す図
第３の実施形態に係る物品仕分け設備の第１層を示す図
第４の実施形態に係る物品仕分け設備の第１層を示す図
第５の実施形態に係る物品仕分け設備の上面図
図１０の受入エリアの正面図
第６の実施形態に係る物品仕分け設備の上面図
【発明を実施するための形態】
【０００９】
〔第１の実施形態〕
以下では、第１の実施形態に係る物品仕分け設備１０について、図面を参照して説明する。
【００１０】

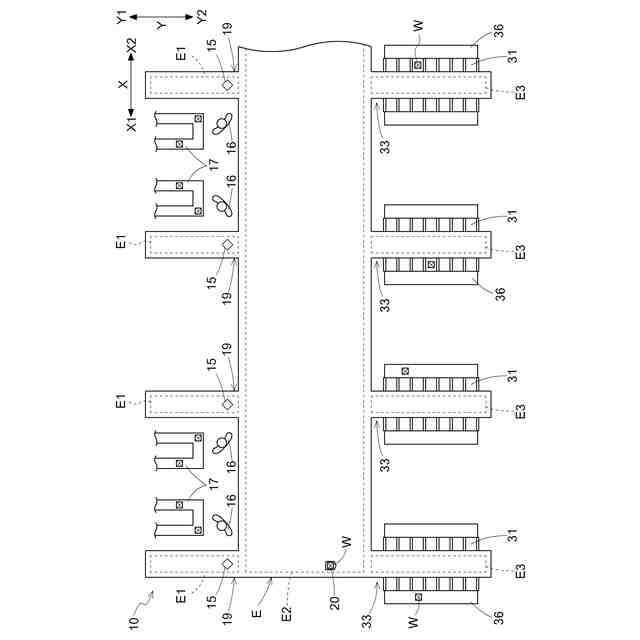

図１は、複数の搬送車２０により物品Ｗを搬送する物品仕分け設備１０の上面図である。本実施形態の物品仕分け設備１０は、複数の搬送車２０のそれぞれがフロアＥを走行して物品Ｗを搬送することにより物品Ｗの仕分けを行う。本実施形態では、物品仕分け設備１０は、搬送車２０と、フロアＥと、複数の供給部１５と、複数の受入部３１と、を備える。複数の供給部１５はそれぞれが搬送車２０に物品Ｗを供給するように構成される。複数の受入部３１はそれぞれが搬送車２０から物品Ｗを受け入れるように構成される。
（【００１１】以降は省略されています）
