公開番号2025074916
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2024038385,2023185762
出願日2024-03-12,2023-10-30
発明の名称模型玩具、及び可動構造体
出願人株式会社バンダイ
代理人弁理士法人大塚国際特許事務所
主分類A63H 3/36 20060101AFI20250507BHJP(スポーツ;ゲーム;娯楽)
要約【課題】本発明は、例えば模型玩具において、可動域を拡大させるための新規な構造を実現する仕組みを提供する。
【解決手段】本模型玩具は、可動軸を有する第1パーツと、可動軸に対して連結される第1連結部を有する第2パーツと、可動軸に対して連結される第2連結部を有する第3パーツとを備える。第1パーツ、第2パーツ、及び第3パーツのそれぞれは、可動軸を回転軸として個別に回転可能である。
特許請求の範囲【請求項１】
模型玩具であって、
可動軸を有する第１パーツと、
前記可動軸に対して連結される第１連結部を有する第２パーツと、
前記可動軸に対して連結される第２連結部を有する第３パーツと
を備え、
前記第１パーツ、前記第２パーツ、及び前記第３パーツのそれぞれは、前記可動軸を回転軸として個別に回転可能であることを特徴とする模型玩具。
続きを表示（約 1,200 文字）【請求項２】
前記第２パーツ及び前記第３パーツは、互いのパーツが当接する第１状態と、互いのパーツが離間する第２状態との間で回転可能であることを特徴とする請求項１に記載の模型玩具。
【請求項３】
前記第２パーツ及び前記第３パーツは、前記第２状態において前記第１パーツを所定方向に回転させると、前記第２パーツと前記第３パーツとの間の距離が前記第２状態よりも長い第３状態まで回転可能であることを特徴とする請求項２に記載の模型玩具。
【請求項４】
前記第２状態において前記第１パーツを前記所定方向へ回転させると、前記第１パーツが前記第２パーツの内部に入り込み、前記第３パーツの回転領域を拡大させることを特徴とする請求項３に記載の模型玩具。
【請求項５】
前記可動軸は棒形状で形成され、
前記第１連結部は、リング形状の２つの連結部を有し、
前記リング形状の２つの連結部に対して、前記棒形状の可動軸の両端がそれぞれ回転可能に挿入されることを特徴とする請求項１乃至４のいずれか一項に記載の模型玩具。
【請求項６】
前記第２連結部は、中空部を有する円筒形状の２つの連結部を有し、
前記円筒形状の２つの連結部に対して、前記棒形状の可動軸の両端がそれぞれ回転可能に挿入されることを特徴とする請求項５に記載の模型玩具。
【請求項７】
前記第１パーツは、前記模型玩具の頭部の後頭部を形成し、
前記第２パーツは、前記模型玩具の頭部の上顎を形成し、
前記第３パーツは、前記模型玩具の頭部の下顎を形成することを特徴とする請求項１乃至４のいずれか一項に記載の模型玩具。
【請求項８】
前記第１パーツ、前記第２パーツ、及び前記第３パーツによって前記模型玩具の頭部が形成され、
前記第１状態は、前記模型玩具の口を閉じた状態であり、
前記第２状態及び前記第３状態は、前記模型玩具の口を開口させた状態であることを特徴とする請求項３に記載の模型玩具。
【請求項９】
前記第１状態から、前記第２パーツ及び前記第３パーツを上方向に回転させると、前記模型玩具が上方向を見上げた状態となり、
前記第２パーツを上方向へ回転させた際には前記第１パーツが該第２パーツの内部に入り込むことを特徴とする請求項８に記載の模型玩具。
【請求項１０】
可動構造体であって、
可動軸を有する第１パーツと、
前記可動軸に対して連結される第１連結部を有する第２パーツと、
前記可動軸に対して連結される第２連結部を有する第３パーツと
を備え、
前記第１パーツ、前記第２パーツ、及び前記第３パーツのそれぞれは、前記可動軸を回転軸として個別に回転可能であることを特徴とする可動構造体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、模型玩具、及び可動構造体に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
人間や動物の動きに近い動作やポージングを実現すべく、人形玩具（模型玩具）には種々の関節や可動部が含まれる。これらの機構により様々なポージングを実現することができる。しかし、人形玩具に人間等と同数の関節等を設けることは、多数の部材が必要となり、精巧な人形玩具であってもその数には限りがあり実現は困難である。従って、上述のような動作やポージングを実現するためには、より少ない関節や部材で構成しつつ、関節やそれに連結される部位の可動域を拡大させることが重要である。可動域を拡大させることによって、より自由度の高い動作や多彩なポージングを行うことができる。特許文献１には、現実の動物と同様なリアルな動きを可能とした関節構造を有している四足動物人形が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１７２６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
人間の四肢のような自然な動作を実現するには、種々の方向に回動可能であることが望ましい。一方で、首関節や、肩関節、股関節、腰関節などは人間と同様に体の内部に設けられることによって、それらの関節に連結されたパーツの自然な動作を実現することができるが、その可動域は隣接するパーツによって制限されてしまう。したがって、可動域を拡大させるためには、隣接するパーツとの間に空間を確保することが重要となる。
【０００５】
本発明は、例えば模型玩具において、可動域を拡大させるための新規な構造を実現する仕組みを提供する。
【課題を解決するための手段】
【０００６】
本発明は、例えば、模型玩具であって、模型玩具であって、可動軸を有する第１パーツと、前記可動軸に対して連結される第１連結部を有する第２パーツと、前記可動軸に対して連結される第２連結部を有する第３パーツとを備え、前記第１パーツ、前記第２パーツ、及び前記第３パーツのそれぞれは、前記可動軸を回転軸として個別に回転可能であることを特徴とする。
【０００７】
また、本発明は、例えば、可動構造体であって、可動軸を有する第１パーツと、前記可動軸に対して連結される第１連結部を有する第２パーツと、前記可動軸に対して連結される第２連結部を有する第３パーツとを備え、前記第１パーツ、前記第２パーツ、及び前記第３パーツのそれぞれは、前記可動軸を回転軸として個別に回転可能であることを特徴とする。
【発明の効果】
【０００８】
本発明によれば、可動域を拡大させるための新規な構造を実現することができる。
【図面の簡単な説明】
【０００９】

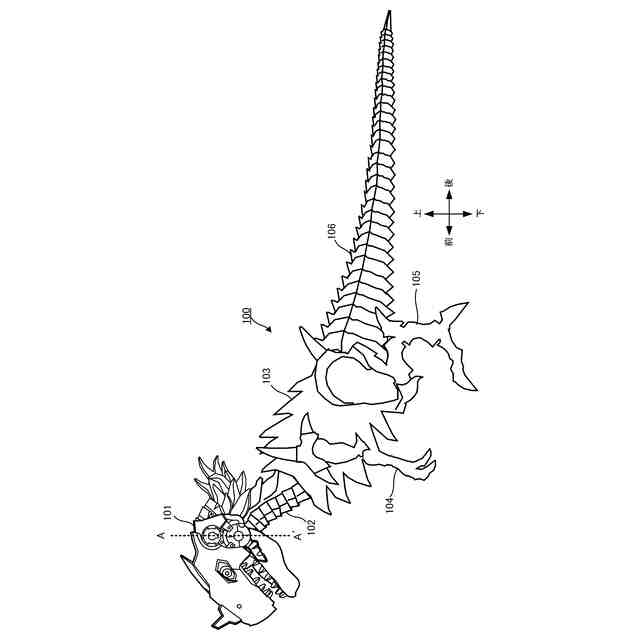

一実施形態に係る模型玩具の外観側面の一例を示す図。

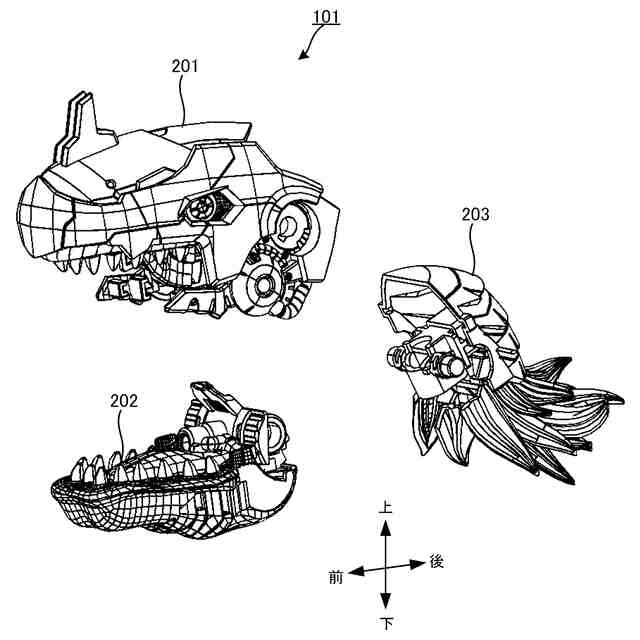

一実施形態に係る模型玩具の頭部の分解図。

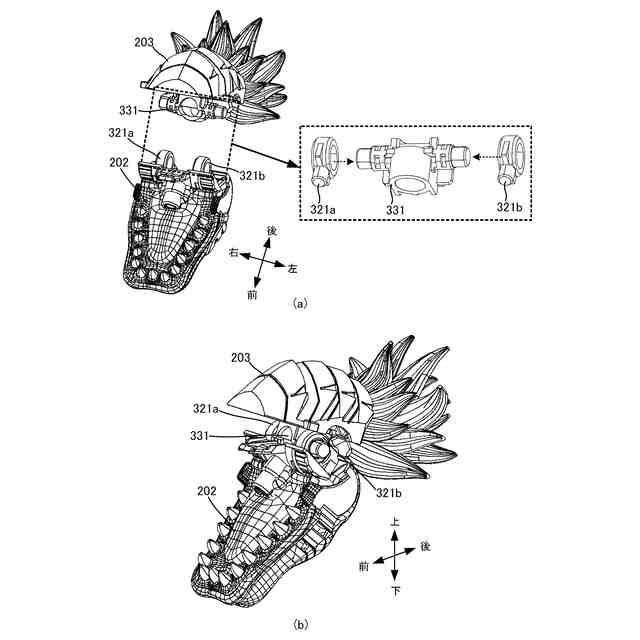

一実施形態に係る模型玩具の頭部の組立工程の一例を示す図。

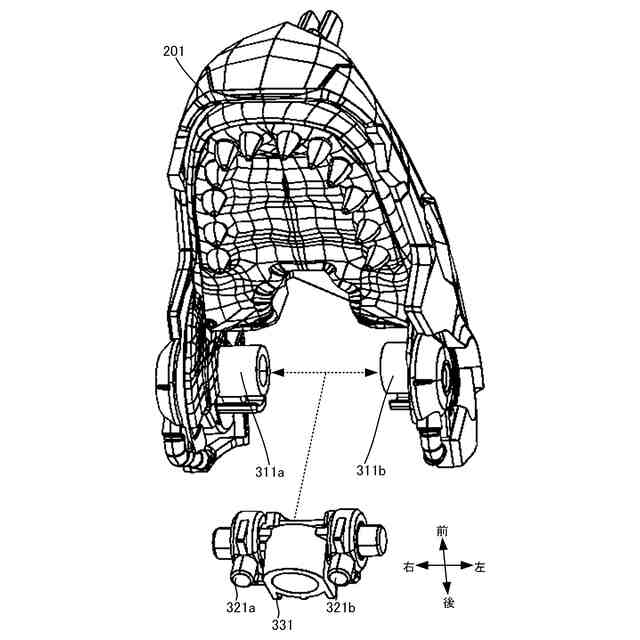

一実施形態に係る模型玩具の頭部の組立工程の一例を示す図。

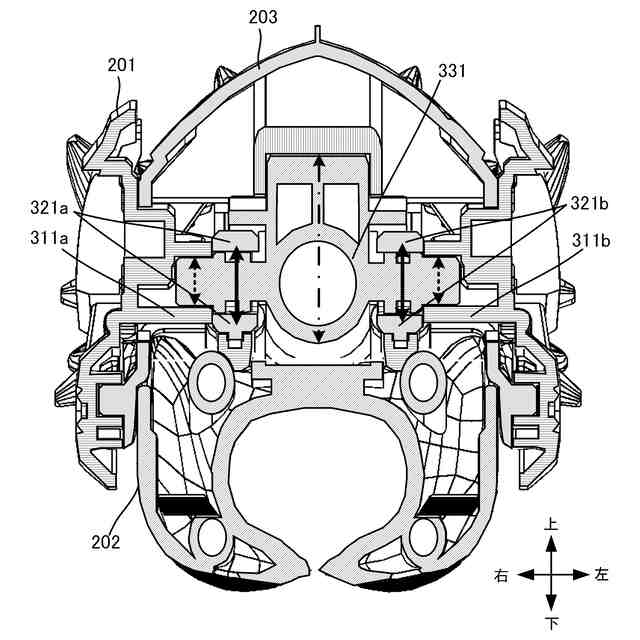

一実施形態に係る模型玩具の頭部の断面を示す図。

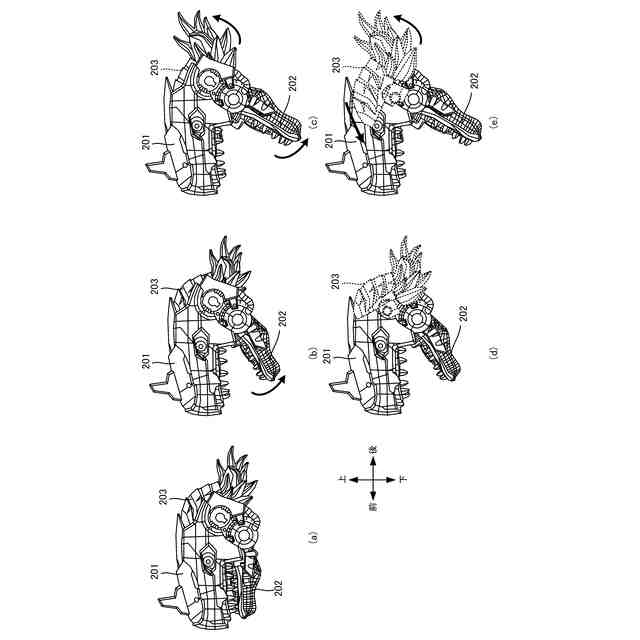

一実施形態に係る模型玩具を頭部の開口動作の一例を示す図。
一実施形態に係る模型玩具を頭部の見上げ動作の一例を示す図。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して実施形態を詳しく説明する。尚、以下の実施形態は特許請求の範囲に係る発明を限定するものではなく、また実施形態で説明されている特徴の組み合わせの全てが発明に必須のものとは限らない。実施形態で説明されている複数の特徴うち二つ以上の特徴が任意に組み合わされてもよい。また、同一若しくは同様の構成には同一の参照番号を付し、重複した説明は省略する。
（【００１１】以降は省略されています）
