公開番号2025077437
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189626
出願日2023-11-06
発明の名称車両の制御装置
出願人スズキ株式会社
代理人個人,個人,個人,個人,個人,個人
主分類B60W 30/14 20060101AFI20250512BHJP(車両一般)
要約【課題】ACCの作動中に自車両の前方への他車両の割り込みが検知された状況において運転者が安心かつ快適に感じる走行制御を実現可能な車両の制御装置を提供する。
【解決手段】車両の制御装置1は、設定車速での定速走行、または設定車間時間を保ちながら先行車両に追従する追従走行を行うACCコントローラ30を含む。ACCコントローラ30は、自車両の前方への他車両の割り込みが検知されたとき、他車両との実車間時間が先行車両との設定車間時間以下である場合に、該設定車間時間をそれより短い設定車間時間に切り替える。
【選択図】図1
特許請求の範囲【請求項１】
設定車速での定速走行、または設定車間時間を保ちながら先行車両に追従する追従走行を行うアダプティブクルーズコントロール手段と、
自車両の前方への他車両の割り込みを検知する割り込み検知手段と、を含む車両の制御装置であって、
前記アダプティブクルーズコントロール手段は、前記割り込み検知手段で他車両の割り込みが検知されたとき、該他車両との実車間時間が前記先行車両との設定車間時間以下である場合に、該設定車間時間をそれより短い設定車間時間に切り替えるように構成されていることを特徴とする車両の制御装置。
続きを表示（約 900 文字）【請求項２】
請求項１に記載の車両の制御装置であって、
前記アダプティブクルーズコントロール手段は、前記割り込み検知手段で他車両の割り込みが検知されてから所定の待機時間が経過した後、または前記他車両の定速走行を判定した後に、前記先行車両との設定車間時間を割り込み検知前の状態に戻すように構成されていることを特徴とする車両の制御装置。
【請求項３】
請求項１に記載の車両の制御装置であって、
前記アダプティブクルーズコントロール手段は、前記追従走行中に、前記割り込み検知手段で他車両の割り込みが検知されたとき、該他車両の速度が自車両の速度よりも速く、かつ、前記他車両との実車間時間が前記先行車両との設定車間時間を超える場合に、前記他車両の減速を検知するまでの間、または第１の車速維持時間が経過するまでの間、自車両の現在速度を維持する一方、前記他車両の速度が自車両の速度よりも速く、前記他車両との実車間時間が前記先行車両との設定車間時間以下であり、かつ、前記他車両との実車間時間が自車両の現在速度における最短車間時間を超える場合に、前記他車両の減速を検知するまでの間、または前記第１の車速維持時間よりも短い第２の車速維持時間が経過するまでの間、自車両の現在速度を維持するように構成されていることを特徴とする車両の制御装置。
【請求項４】
請求項３に記載の車両の制御装置であって、
前記アダプティブクルーズコントロール手段は、前記定速走行中に、前記割り込み検知手段で他車両の割り込みが検知されたとき、該他車両の速度が自車両の速度よりも速ければ、前記他車両との実車間時間が前記先行車両との設定車間時間以下であっても該設定車間時間を維持するとともに、前記他車両の速度が自車両の速度よりも速く、かつ、前記他車両との実車間時間が自車両の現在速度における最短車間時間を超える場合に、前記他車両の減速を検知するまでの間、または前記第２の車速維持時間が経過するまでの間、自車両の現在速度を維持するように構成されていることを特徴とする車両の制御装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両の制御装置に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
例えば、自動車等の車両の運転者を支援する機能の一つとして、アダプティブクルーズコントロール（Adaptive Cruise Control：ＡＣＣ）が知られている。ＡＣＣは、設定車速での定速走行、または設定車間時間を保ちながら先行車両に追従する追従走行を行うことによって、運転者によるアクセルやブレーキの操作を支援する。なお、車間時間は、先行車両との車間距離を自車両の速度で除算した値であり、自車両が先行車の現在位置に到達するまでの時間を示している。
【０００３】
ＡＣＣに関する従来技術として、例えば特許文献１には、ＡＣＣの作動中に、自車両と先行車両との車間に対象車両が割り込んでくる可能性がある警戒状況を検出して、先行車両との車間距離を変更するようにした運転制御装置が開示されている。この運転制御装置では、警戒状況において、車間距離を短縮することで対象車両の割り込みをさせ難くしたり、逆に、車間距離を延長することで対象車両に割り込まれても構わないように予め備えたりすることによって、ＡＣＣの安全性の向上が図られている。車間距離を短縮するか延長するかの変更態様は、運転者の性格（好み）に応じて事前に選択可能とされている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－４３５５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記従来技術については、ＡＣＣの作動中に警戒状況を検出して、先行車両との車間距離を短縮または延長した後、実際に対象車両が自車両と先行車両との車間に割り込んできたときに、事前に変更した車間距離をどうするかまでは開示されていない。仮に、先行車両との車間距離が延長された状態で、対象車両が自車両の前方に割り込んできて、該対象車両（割り込み車両）が新たな先行車両になった場合、対象車両との車間距離を保つために少し強めのブレーキが掛かってしまうことで運転者を不快にさせる可能性がある。ＡＣＣの作動中は、自車両の前方への割り込みを実際に検知した後も含めて、自車両の運転者が安心かつ快適に感じる走行制御の実現が望まれており、上記従来技術は、運転者の快適性を向上させるという点で、改善の余地があった。
【０００６】
本発明は上記の点に着目してなされたもので、ＡＣＣの作動中に自車両の前方への他車両の割り込みが検知された状況において運転者が安心かつ快適に感じる走行制御を実現可能な車両の制御装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記の目的を達成するため本発明の一態様は、設定車速での定速走行、または設定車間時間を保ちながら先行車両に追従する追従走行を行うアダプティブクルーズコントロール手段と、自車両の前方への他車両の割り込みを検知する割り込み検知手段と、を含む車両の制御装置を提供する。この車両の制御装置における前記アダプティブクルーズコントロール手段は、前記割り込み検知手段で他車両の割り込みが検知されたとき、該他車両との実車間時間が前記先行車両との設定車間時間以下である場合に、該設定車間時間をそれより短い設定車間時間に切り替えるように構成されている。
【発明の効果】
【０００８】
本発明に係る車両の制御装置によれば、ＡＣＣの作動中に自車両の前方への他車両の割り込みが検知された状況において、先行車両との設定車間時間を短くすることで自車両の大きな減速を抑制することができるため、自車両の運転者が安心かつ快適に感じる走行制御を実現することが可能になる。
【図面の簡単な説明】
【０００９】
本発明の一実施形態に係る車両の制御装置の構成例を示すブロック図である。

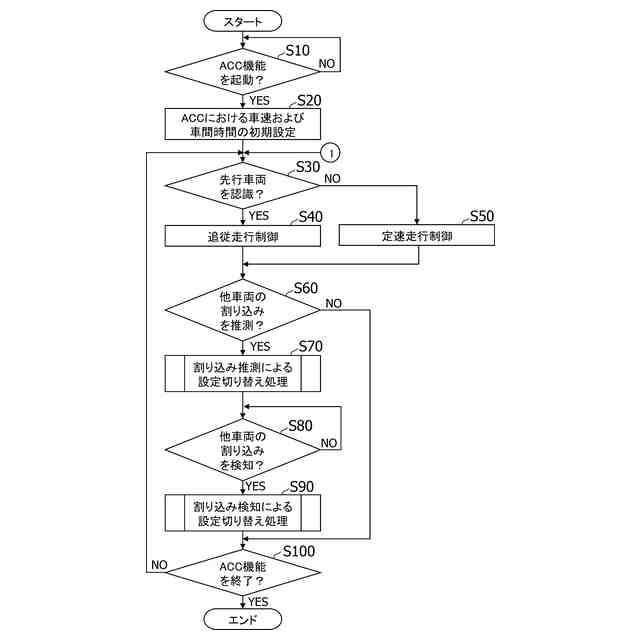

上記実施形態におけるＡＣＣによる走行制御の流れを示すフローチャートである。

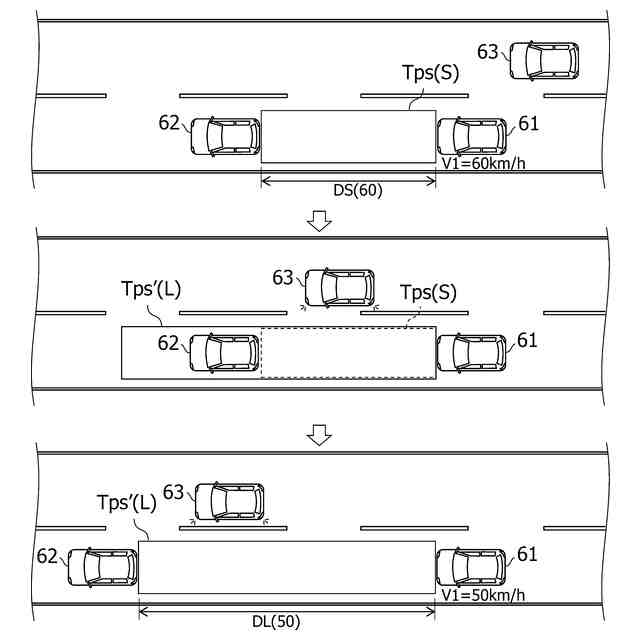

上記実施形態において初期の設定車間時間が「短」の場合に他車両の割り込みを推測したときの設定車間時間の切り替えを説明するための図である。

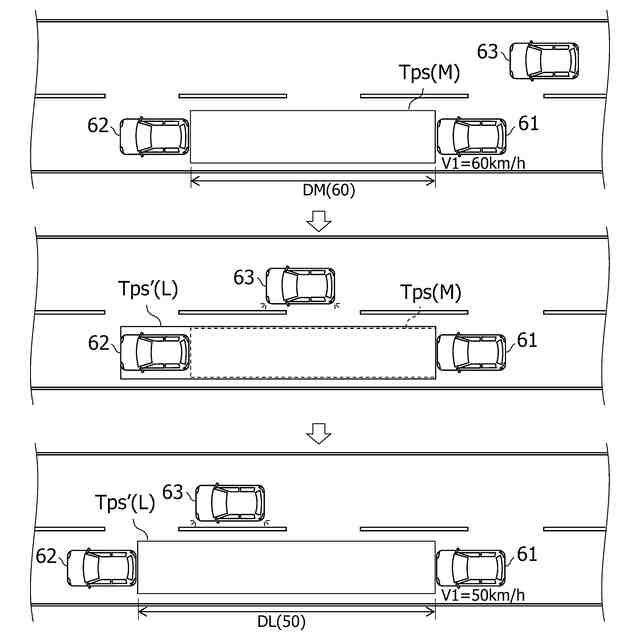

上記実施形態において初期の設定車間時間が「中」の場合に他車両の割り込みを推測したときの設定車間時間の切り替えを説明するための図である。

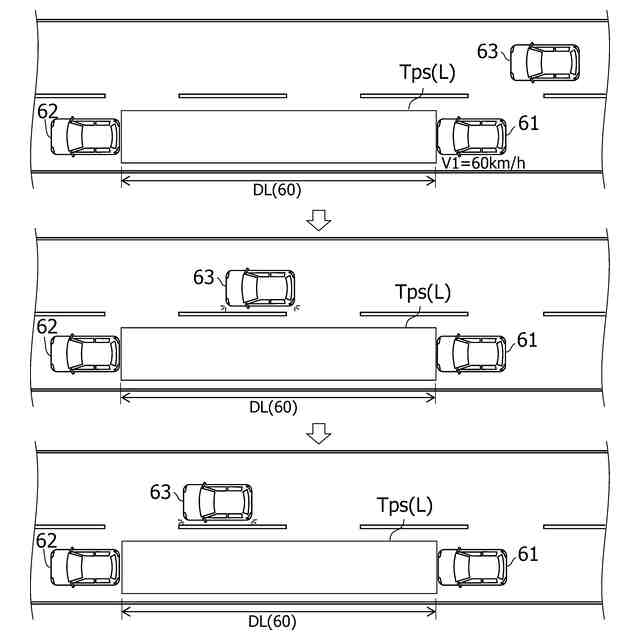

上記実施形態において初期の設定車間時間が「長」の場合に他車両の割り込みを推測したときの設定車間時間の切り替えを説明するための図である。

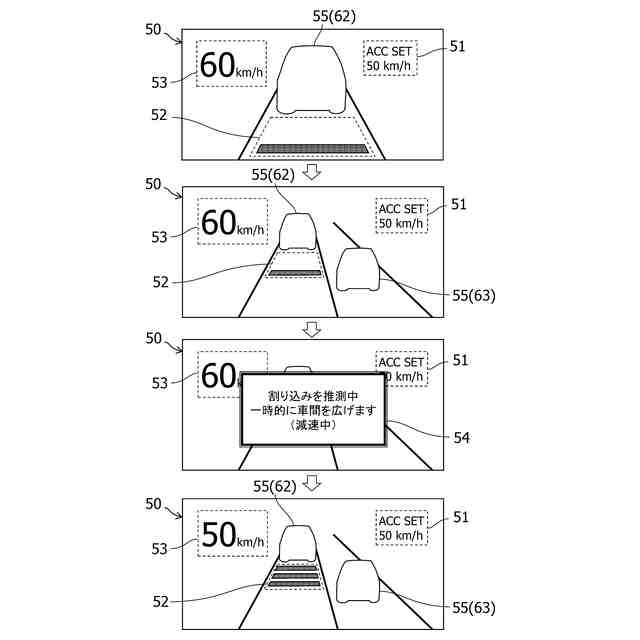

図３の切り替えに対応して表示部に表示される情報の一例を示す図である。

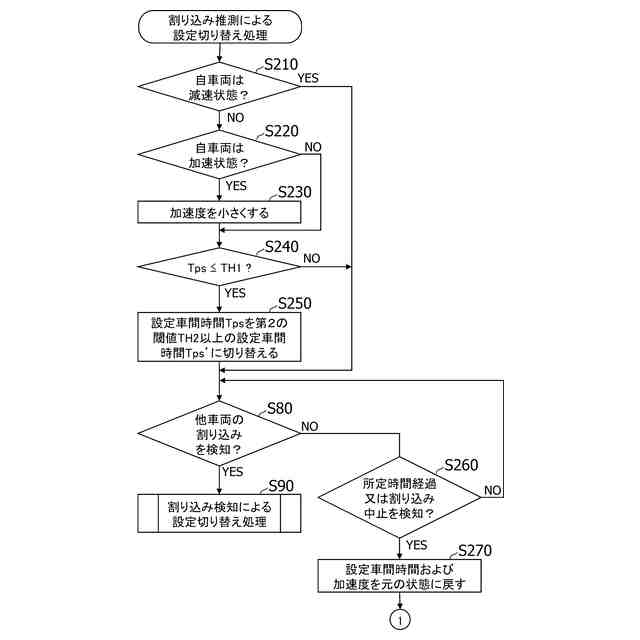

図２における割り込み推測による設定切り替え処理の具体的な一例を示すフローチャートである。

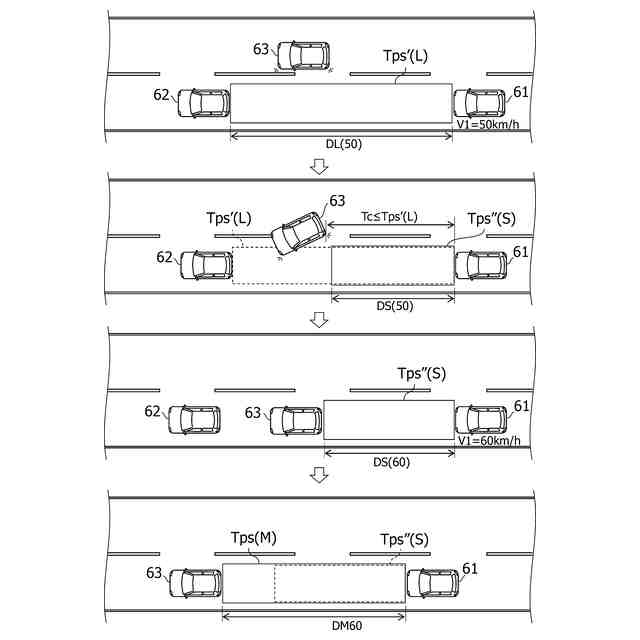

上記実施形態において先行車両の追従走行中に他車両の割り込みを検知したときの先行車両との設定車間時間の切り替えを説明するための図である。

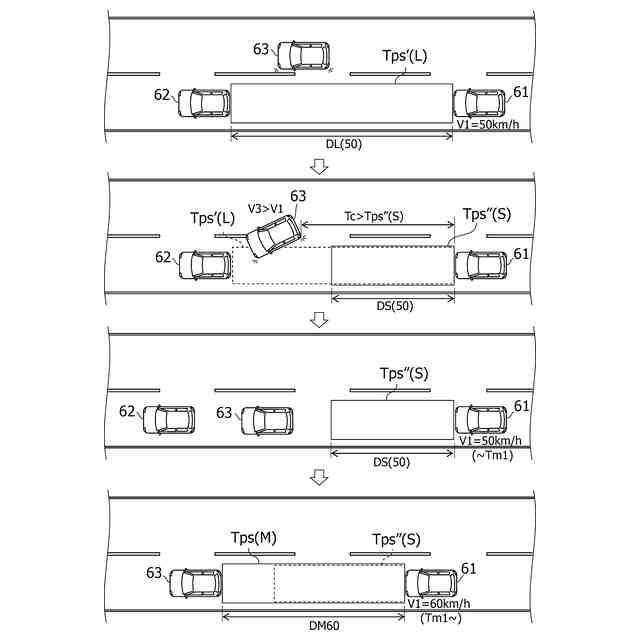

上記実施形態において先行車両の追従走行中に他車両の割り込みを検知したときの自車両の速度制御を説明するための図である。
上記実施形態において先行車両の追従走行中に他車両の割り込みを検知したときの自車両の速度制御を説明するための別の図である。
上記実施形態において設定車速での定速走行中に他車両の割り込みを検知したときの自車両の速度制御を説明するための図である。
図２および図７における割り込み検知による設定切り替え処理の具体的な一例を示すフローチャートである。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態について添付図面を参照しながら詳細に説明する。

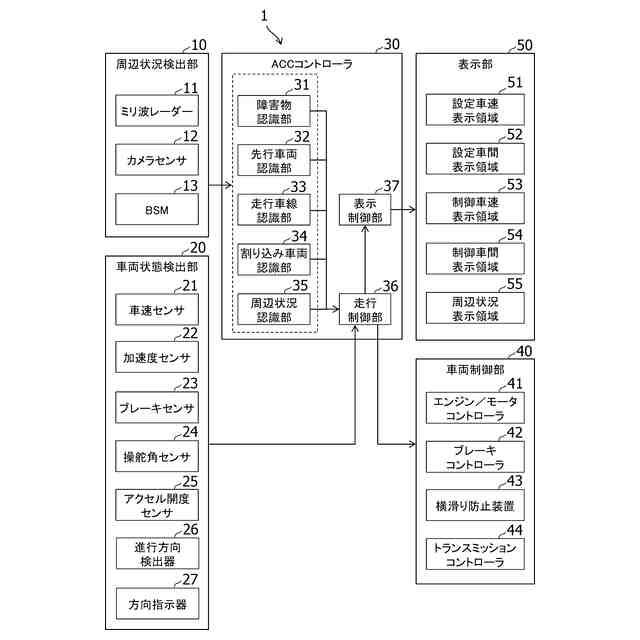

図１は、本発明の一実施形態に係る車両の制御装置１の構成例を示すブロック図である。
本実施形態による制御装置１は、例えば、自動車等の車両に搭載され、該車両の運転者を支援するＡＣＣ（アダプティブクルーズコントロール）機能を備えている。制御装置１は、その機能ブロックとして図１に示すように、周辺状況検出部１０と、車両状態検出部２０と、ＡＣＣコントローラ３０と、車両制御部４０と、表示部５０と、を含んでいる。
（【００１１】以降は省略されています）
