公開番号2025079149
公報種別公開特許公報(A)
公開日2025-05-21
出願番号2023191634
出願日2023-11-09
発明の名称電子機器
出願人フクダ電子株式会社
代理人弁理士法人鷲田国際特許事務所
主分類H05K 7/14 20060101AFI20250514BHJP(他に分類されない電気技術)
要約【課題】表示パネルを有する場合でも、装置の厚みの増加が抑制された、電子機器を提供すること。
【解決手段】本開示の電子機器は、互いに積層方向に配置された第1及び第2の回路基板(メイン回路基板40及びサブ回路基板70)と、第1回路基板と第2回路基板の間に配置された表示パネル11と、を有し、第1及び第2の回路基板のうち、表示パネル11の表示面側に配置された回路基板(サブ回路基板70)には、表示パネル11を嵌め込むことが可能な切欠部(開口72)が形成されており、表示パネル11は、切欠部に配置され、切欠部が形成された回路基板(サブ回路基板70)と厚さ方向で少なくとも一部が重なる位置に配置されている。
【選択図】図15
特許請求の範囲【請求項１】
表示パネルを有する電子機器であって、
互いに積層方向に配置された第１及び第２の回路基板と、
前記第１回路基板と前記第２回路基板の間に配置された表示パネルと、
を有し、
前記第１及び第２の回路基板のうち、前記表示パネルの表示面側に配置された回路基板には、前記表示パネルを嵌め込むことが可能な切欠部が形成されており、
前記表示パネルは、前記切欠部に配置され、かつ前記切欠部が形成された回路基板と厚さ方向で少なくとも一部が重なる位置に配置されている、
電子機器。
続きを表示（約 460 文字）【請求項２】
前記第１及び第２の回路基板の少なくとも一方の回路基板の対向面には電子部品が実装されており、
前記第１回路基板と前記第２回路基板の間には、少なくとも前記電子部品の厚みに応じた隙間が存在し、
前記表示パネルは、少なくとも前記隙間及び前記開口の両方に亘って配置されている、
請求項１に記載の電子機器。
【請求項３】
前記電子機器は、通信機能とそれに用いられるアンテナとを有し、
前記第１及び第２の回路基板の少なくとも何れかは前記アンテナのグランドとして機能する、
請求項１に記載の電子機器。
【請求項４】
前記表示パネルを保持する保持部材を、さらに有し、
前記保持部材は、第３回路基板を取り外し可能に取り付けることができる取付部を有する、
請求項１に記載の電子機器。
【請求項５】
前記表示パネルは、ＬＣＤ（Liquid Crystal Display）パネルである、
請求項１に記載の電子機器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表示パネルを有する電子機器に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、患者の心電図や心拍等の生体情報を測定し、測定結果を無線にてセントラルモニター等に送信する医用テレメーターが広く用いられている。医用テレメーターとしては、例えば特許文献１に記載されたものがある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－０８１１３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、より多くの機能を搭載した医用テレメーターが開発されている。例えば、ＬＣＤ（Liquid Crystal Display）パネル等の表示パネルを有し、当該表示パネルに心電図を表示することができる医用テレメーターが開発されている。このような表示パネルを有する医用テレメーターは、テレメーター側でも心電図を見ることができるので、便利である。
【０００５】
ところで、表示パネルは例えば回路基板上に両面テープ等によって固定される。その結果、テレメーターの厚さは、表示パネルの厚さの分だけ厚くなる。
【０００６】
しかしながら、医用テレメーターは、患者に携帯されるので、できるだけ薄い方が好ましい。このことは医用テレメーターに限らず、薄型化が求められる種々の電子機器に当てはまる。
【０００７】
本開示は、以上の点を考慮してなされたものであり、表示パネルを有する場合でも、装置の厚みの増加が抑制された、電子機器を提供する。
【課題を解決するための手段】
【０００８】
本開示の電子機器の一つの態様は、
表示パネルを有する電子機器であって、
互いに積層方向に配置された第１及び第２の回路基板と、
前記第１回路基板と前記第２回路基板の間に配置された表示パネルと、
を有し、
前記第１及び第２の回路基板のうち、前記表示パネルの表示面側に配置された回路基板には、前記表示パネルを嵌め込むことが可能な切欠部が形成されており、
前記表示パネルは、前記切欠部に配置され、かつ前記切欠部が形成された回路基板と厚さ方向で少なくとも一部が重なる位置に配置されている。
【発明の効果】
【０００９】
本発明によれば、表示パネルを有する場合でも、装置の厚みの増加が抑制された、電子機器を実現できる。
【図面の簡単な説明】
【００１０】

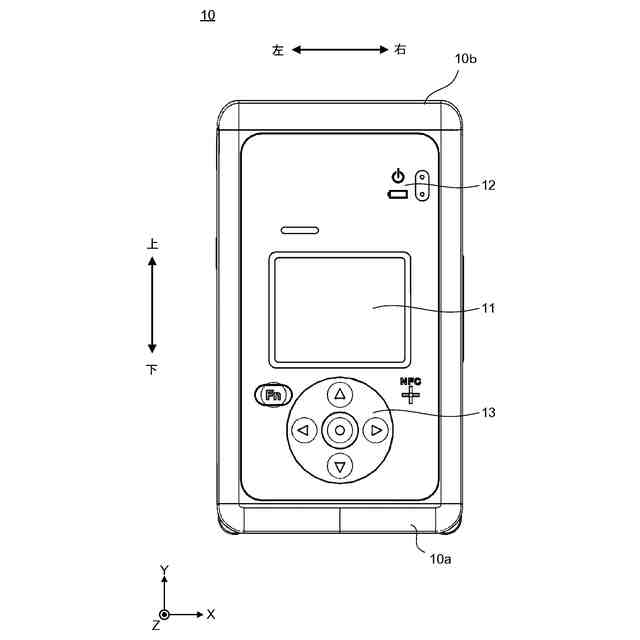

実施の形態のテレメーターの正面図

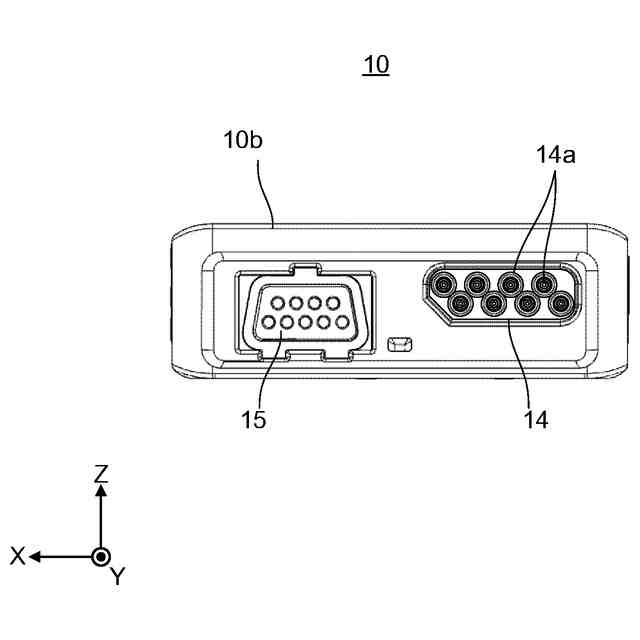

テレメーターの上側面図

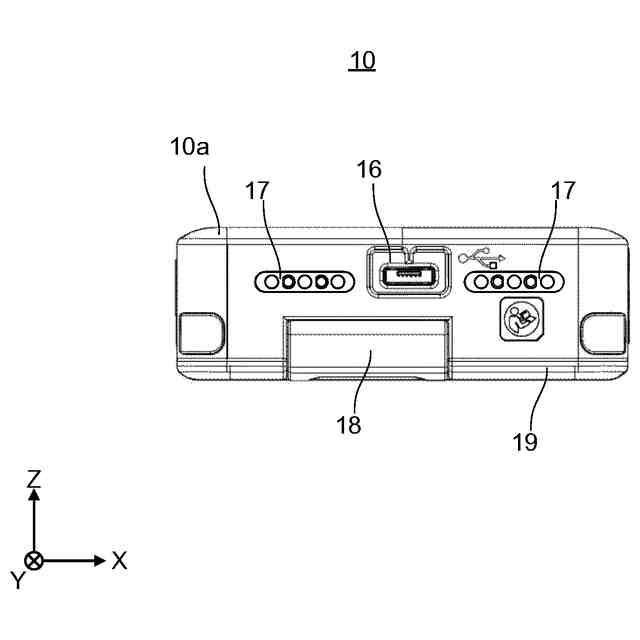

テレメーターの下側面図

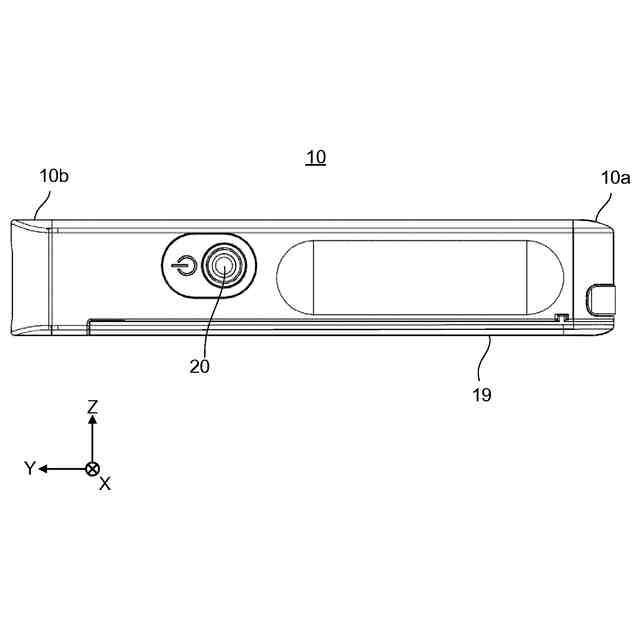

テレメーターの左側面図

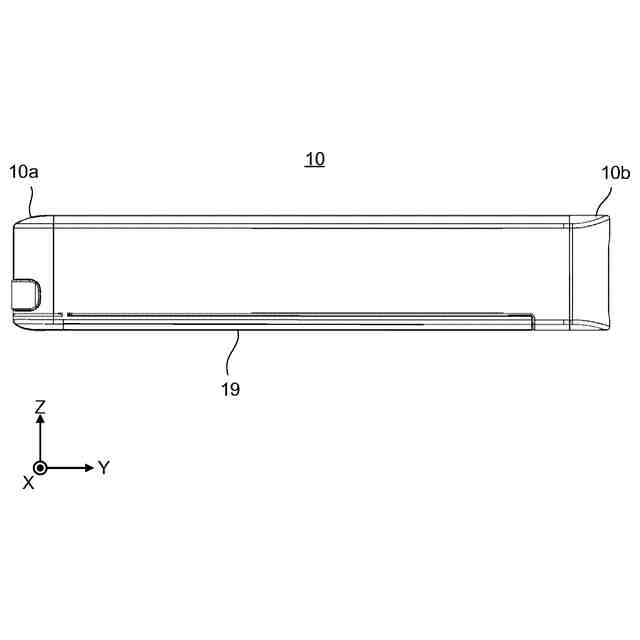

テレメーターの右側面図

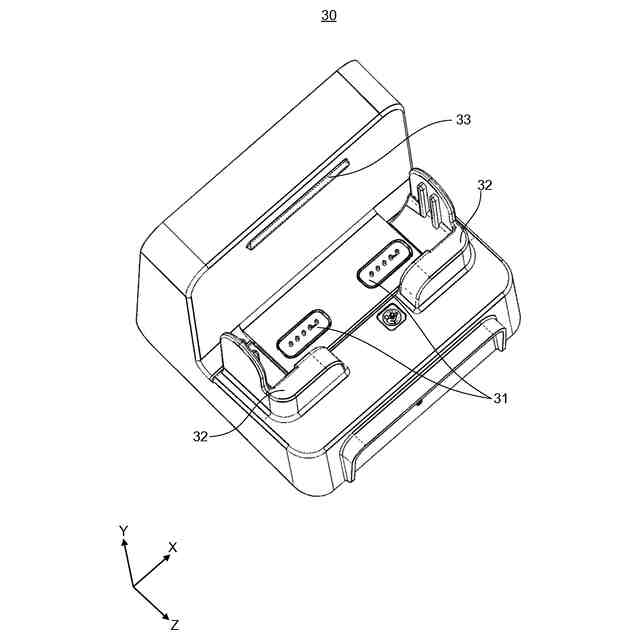

充電スタンドの斜視図

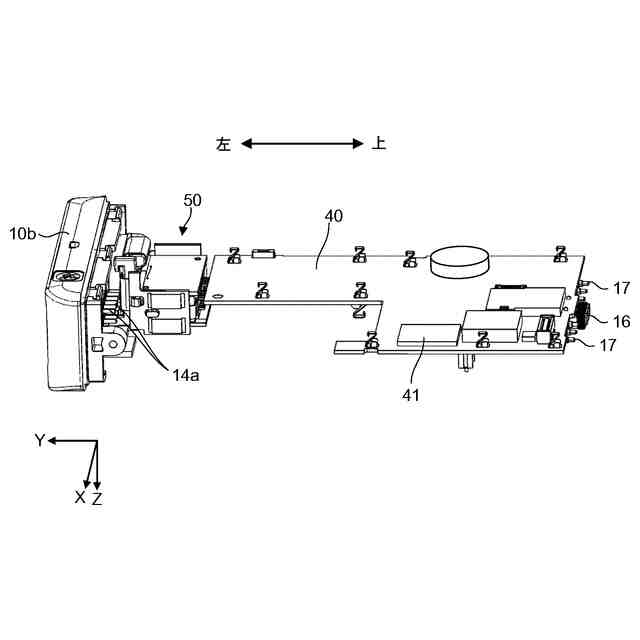

テレメーターに内蔵されている、メイン回路基板及びＥＣＧ処理部の様子を示す斜視図

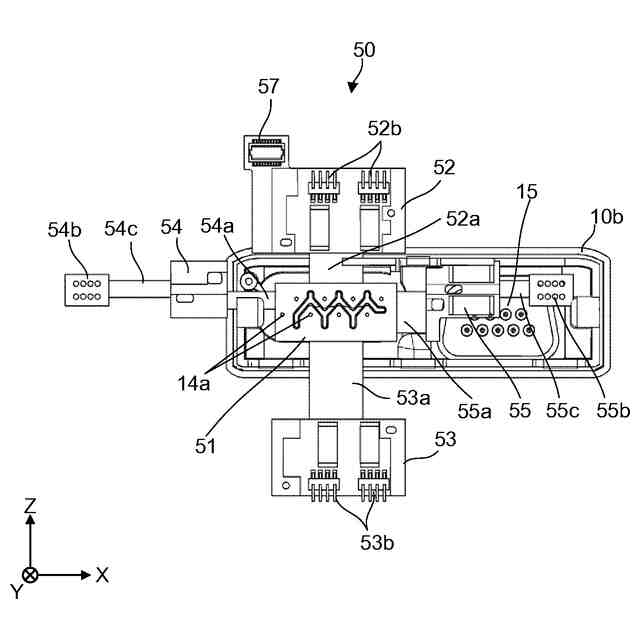

ＥＣＧ処理部の回路基板構造の説明に供する展開図

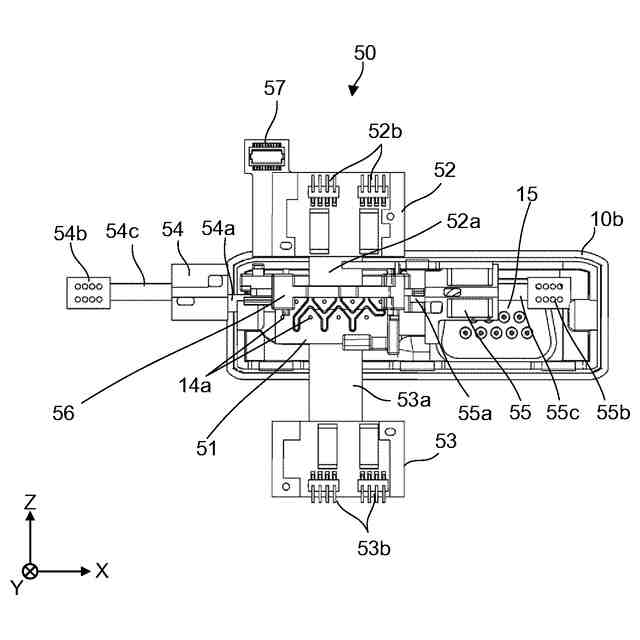

ＥＣＧ処理部の組立手順の説明に供する平面図
ＥＣＧ処理部の組立手順の説明に供する斜視図
ＥＣＧ処理部の組立手順の説明に供する斜視図
保持部材に表示パネルが嵌め込まれる前の分解斜視図
保持部材に表示パネルが嵌め込まれた後の状態を示す斜視図
表示パネル、メイン回路基板及びサブ回路基板が結合される前の分解斜視図

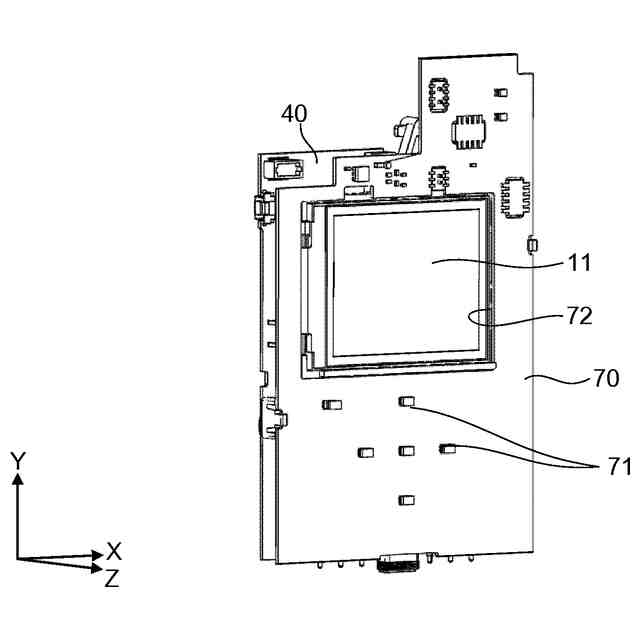

表示パネル、メイン回路基板及びサブ回路基板が結合された後の状態を示す斜視図
ＳｐＯ２処理基板の取付状態を示す斜視図
ＳｐＯ２処理基板の取付状態を示す斜視図
【発明を実施するための形態】
（【００１１】以降は省略されています）
