公開番号2025079866
公報種別公開特許公報(A)
公開日2025-05-23
出願番号2023192702
出願日2023-11-13
発明の名称トロイダル型無段変速機
出願人日本精工株式会社
代理人個人,個人,個人,個人
主分類F16H 15/38 20060101AFI20250516BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】スキュー力に起因する摩耗懸念部位の摩耗を抑制できるトロイダル型無段変速機を提供する。

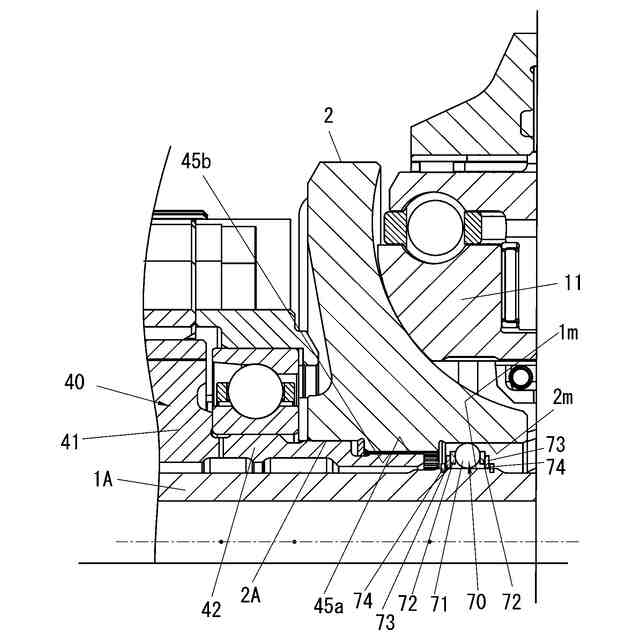

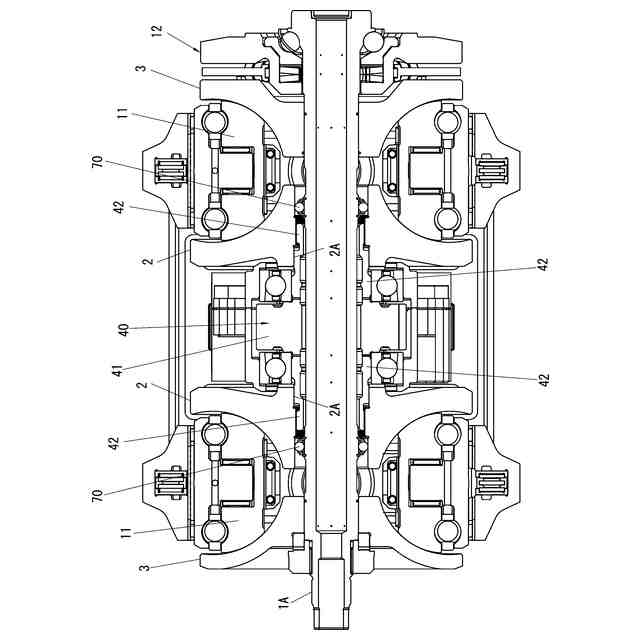

【解決手段】軸1Aと、この軸1Aにそれぞれの内側面同士を互いに対向させた状態で互いに同心的にかつ前記軸1Aと一体的に回転可能に設けられた第1ディスク3および軸1Aに対して回転可能に設けられた第2ディスク2と、これら両ディスクの間に挟持されるパワーローラ11と、軸1Aと第2ディスク2との間に設けられた軸受70とを備え、軸受70が、軸1Aの周方向に所定間隔で配置された複数の球状の転動体71と、これら複数の転動体71を転動可能に保持する保持器72とを備えている。
【選択図】図3
特許請求の範囲【請求項１】
軸と、この軸にそれぞれの内側面同士を互いに対向させた状態で互いに同心的にかつ前記軸と一体的に回転可能に設けられた第１ディスクおよび前記軸に対して回転可能に設けられた第２ディスクと、これら両ディスクの間に挟持されるパワーローラと、前記軸と前記第２ディスクとの間に設けられた軸受と、を備えたトロイダル型無段変速機において、

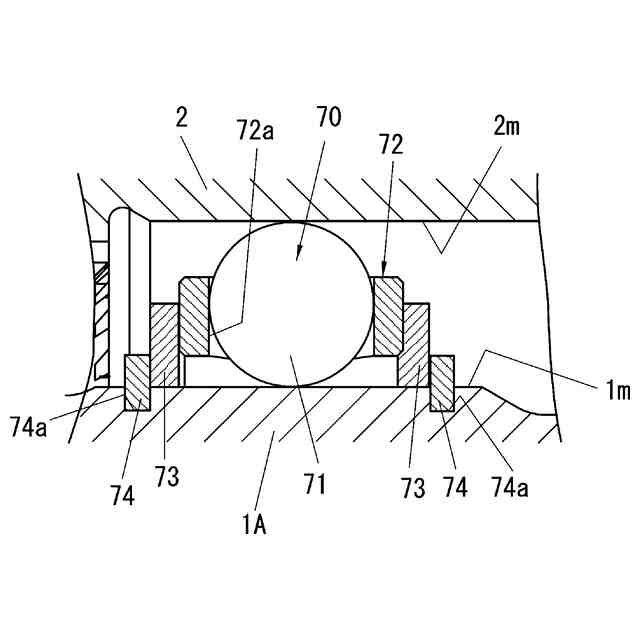

前記軸受が、前記軸の周方向に所定間隔で配置された複数の球状の転動体と、これら複数の転動体を転動可能に保持する保持器とを備えていることを特徴とするトロイダル型無段変速機。
続きを表示（約 360 文字）【請求項２】

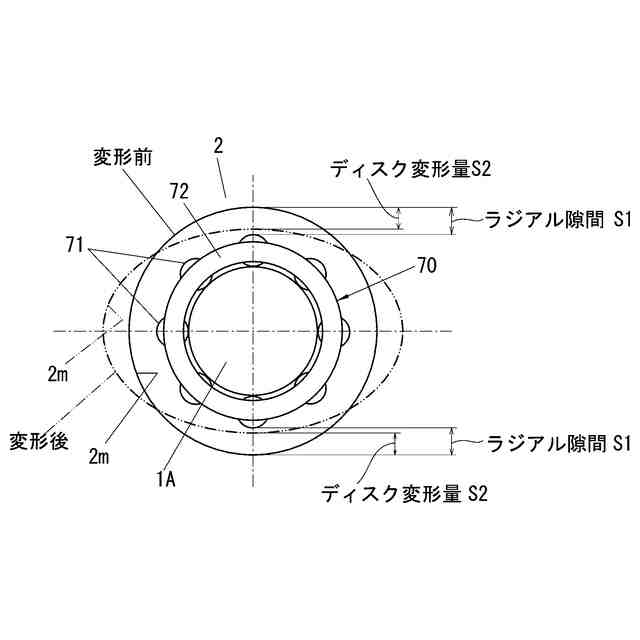

前記第２ディスクの内径面と前記転動体とのラジアル方向の隙間は、前記第２ディスクの内径面のラジアル方向の変形量より大きいことを特徴とする請求項１に記載のトロイダル型無段変速機。
【請求項３】

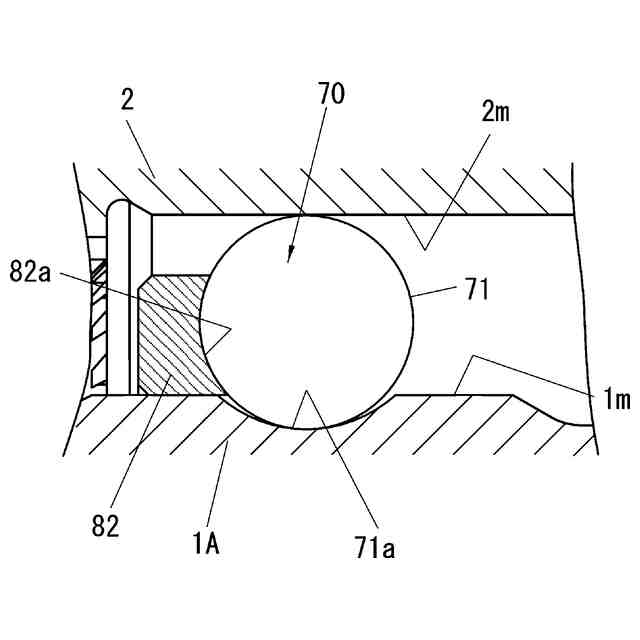

前記軸の外径面または前記第２ディスクの内径面に、前記転動体が転動する軸受溝が設けられていることを特徴とする請求項１または２に記載のトロイダル型無段変速機。
【請求項４】

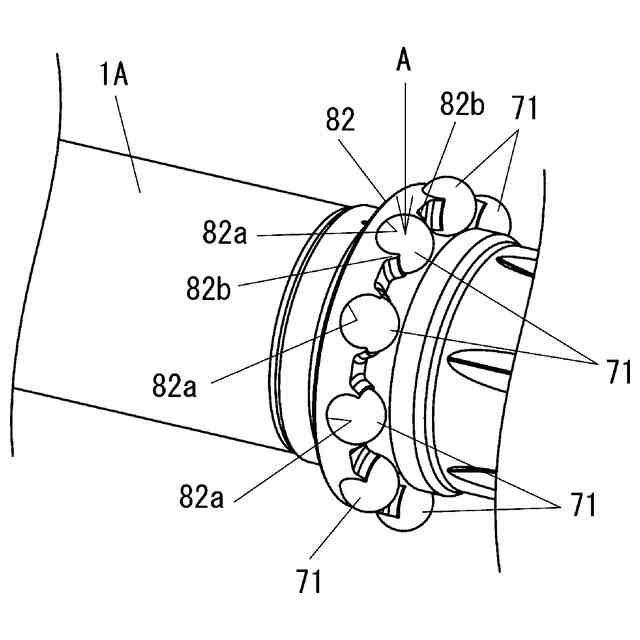

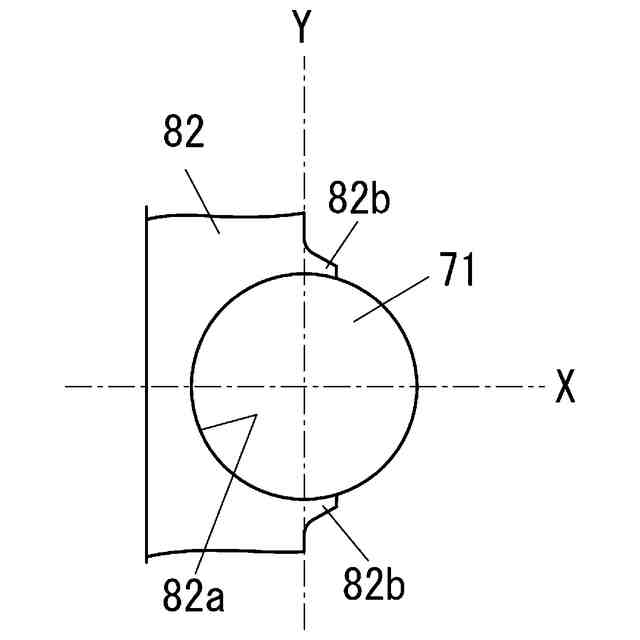

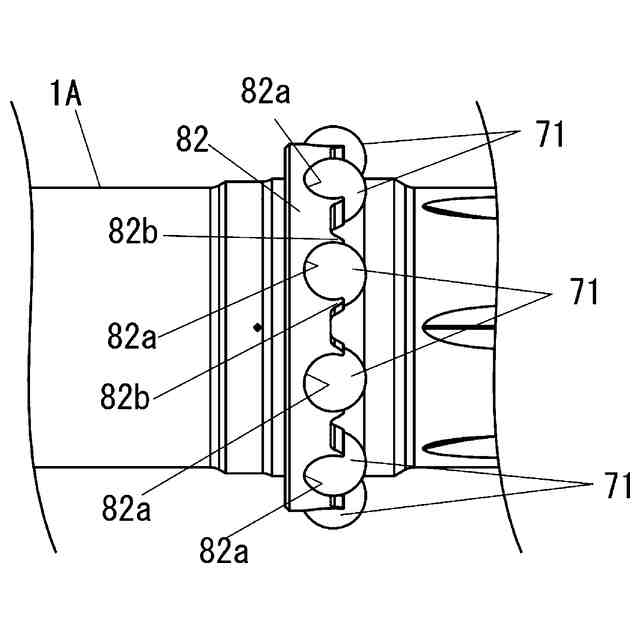

前記保持器は、前記転動体をラジアル方向から挿入可能で、かつ挿入された前記転動体を保持可能な保持部を備えることを特徴とする請求項３に記載のトロイダル型無段変速機。
【請求項５】

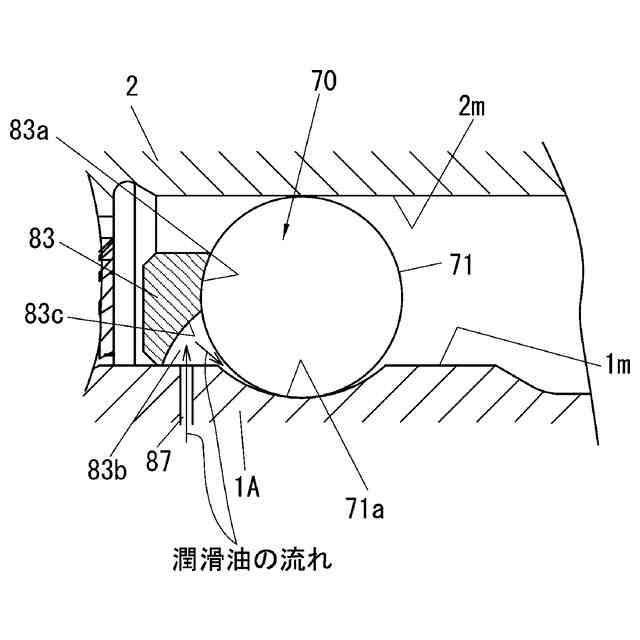

前記保持器は、前記軸受溝に潤滑油を導入する潤滑油導入部を備えることを特徴とする請求項３に記載のトロイダル型無段変速機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、自動車、航空機の発電機または各種産業機械の変速機などに利用可能なトロイダル型無段変速機に関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
例えば自動車用変速機として用いるダブルキャビティ式トロイダル型無段変速機は、図１２および図１３に示すように構成されている。図１２に示すように、ケーシング４９の内側には入力軸１が回転自在に支持されており、この入力軸１の外周には、２つの入力側ディスク２，２と２つの出力側ディスク３，３とが取り付けられている。また、入力軸１の中間部の外周には出力歯車（伝達歯車）４が回転自在に支持されている。この出力歯車４の中心部に設けられた円筒状のフランジ部（スリーブ）４ａ，４ａには、出力側ディスク３，３がスプライン結合によって連結されている。
入力軸１は、図１２中左側に位置する入力側ディスク２とカム板（ローディングカム）７との間に設けられたローディングカム式の押圧装置１２を介して、駆動軸２２により回転駆動されるようになっている。また、出力歯車４は、２つの部材の結合によって構成された仕切壁１３を介してケーシング４９内に支持されており、これにより、入力軸１の軸線Ｏを中心に回転できる一方で、軸線Ｏ方向の変位が阻止されている。
【０００３】
出力側ディスク３，３は、入力軸１との間に介在されたニードル軸受５，５によって入力軸１の軸線Ｏを中心に回転自在に支持されている。また、図１２中左側の入力側ディスク２は、入力軸１にボールスプライン６を介して支持され、図１２中右側の入力側ディスク２は、入力軸１にスプライン結合されており、これら入力側ディスク２は入力軸１とともに回転するようになっている。また、入力側ディスク２，２の内側面（凹面；トラクション面とも言う）２ａ，２ａと出力ディスク３，３の内側面（凹面；トラクション面とも言う）３ａ，３ａとの間には、パワーローラ１１（図１３参照）が回転自在に挟持されている。
【０００４】
図１２中右側に位置する入力側ディスク２の内周面（内径面）２ｃには、段差部２ｂが設けられ、この段差部２ｂに、入力軸１の外周面１ａに設けられた段差部１ｂが突き当てられるとともに、入力側ディスク２の背面（図１２の右面）は、入力軸１の外周面に形成されたネジ部に螺合されたローディングナット９に突き当てられている。これによって、入力側ディスク２の入力軸１に対する軸線Ｏ方向の変位が実質的に阻止されている。また、カム板７と入力軸１の鍔部１ｄとの間には、皿ばね８が設けられており、この皿ばね８は、各ディスク２，２，３，３の凹面２ａ，２ａ，３ａ，３ａとパワーローラ１１，１１の周面１１ａ，１１ａとの当接部に押圧力（予圧）を付与する。
【０００５】
図１３は、図１２のＡ－Ａ線に沿う断面図である。図１３に示すように、ケーシング４９の内側には、入力軸１に対し捻れの位置にある一対の枢軸１４，１４を中心として揺動する一対のトラニオン１５，１５が設けられている。なお、図１３においては、入力軸１の図示は省略している。各トラニオン１５，１５は、支持板部１６の長手方向（図１３上下方向）の両端部に、この支持板部１６の内側面側に折れ曲がる状態で形成された一対の折れ曲がり壁部２０，２０を有している。そして、この折れ曲がり壁部２０，２０によって、各トラニオン１５，１５には、パワーローラ１１を収容するための凹状のポケット部Ｐが形成される。また、各折れ曲がり壁部２０，２０の外側面には、各枢軸１４，１４が互いに同心的に設けられている。
【０００６】
支持板部１６の中央部には円孔２１が形成され、この円孔２１には変位軸２３の基端部２３ａが支持されている。そして、各枢軸１４，１４を中心として各トラニオン１５，１５を揺動させることにより、これら各トラニオン１５，１５の中央部に支持された変位軸２３の傾斜角度を調節できるようになっている。また、各トラニオン１５，１５の内側面から突出する変位軸２３の先端部２３ｂの周囲には、各パワーローラ１１が回転自在に支持されており、各パワーローラ１１，１１は、各入力側ディスク２，２および各出力側ディスク３，３の間に挟持されている。なお、各変位軸２３，２３の基端部２３ａと先端部２３ｂとは、互いに偏心している。
【０００７】
また、各トラニオン１５，１５の枢軸１４，１４はそれぞれ、一対のヨーク２３Ａ，２３Ｂに対して揺動自在および軸方向（図１３の上下方向）に変位自在に支持されており、各ヨーク２３Ａ，２３Ｂにより、トラニオン１５，１５はその水平方向の移動を規制されている。各ヨーク２３Ａ，２３Ｂは鋼等の金属のプレス加工あるいは鍛造加工により矩形状に形成されている。各ヨーク２３Ａ，２３Ｂの四隅には円形の支持孔１８が４つ設けられており、これら支持孔１８にはそれぞれ、トラニオン１５の両端部に設けた枢軸１４がラジアルニードル軸受３０を介して揺動自在に支持されている。また、ヨーク２３Ａ，２３Ｂの幅方向（図１３の左右方向）の中央部には、円形の係止孔１９が設けられており、この係止孔１９の内周面は円筒面として、球面ポスト６４，６８を内嵌している。すなわち、上側のヨーク２３Ａは、ケーシング４９に固定部材５２を介して支持されている球面ポスト６４によって揺動自在に支持されており、下側のヨーク２３Ｂは、球面ポスト６８およびこれを支持する駆動シリンダ３１の上側シリンダボディ５６によって揺動自在に支持されている。
【０００８】
なお、各トラニオン１５，１５に設けられた各変位軸２３，２３は、入力軸１に対し、互いに１８０度反対側の位置に設けられている。また、これらの各変位軸２３，２３の先端部２３ｂが基端部２３ａに対して偏心している方向は、両ディスク２，２，３，３の回転方向に対して同方向（図１３で上下逆方向）となっている。また、偏心方向は、入力軸１の配設方向に対して略直交する方向となっている。したがって、各パワーローラ１１，１１は、入力軸１の長手方向に若干変位できるように支持される。その結果、押圧装置１２が発生するスラスト荷重に基づく各構成部材の弾性変形等に起因して、各パワーローラ１１，１１が入力軸１の軸方向に変位する傾向となった場合でも、各構成部材に無理な力が加わらず、この変位が吸収される。
【０００９】
また、パワーローラ１１の外側面とトラニオン１５の支持板部１６の内側面との間には、パワーローラ１１の外側面の側から順に、スラスト転がり軸受であるスラスト玉軸受（スラスト軸受）２４と、スラストニードル軸受２５とが設けられている。このうち、スラスト玉軸受２４は、各パワーローラ１１に加わるスラスト方向の荷重を支承しつつ、これら各パワーローラ１１の回転を許容するものである。このようなスラスト玉軸受２４はそれぞれ、複数個ずつの玉（以下、転動体という）２６，２６と、これら各転動体２６，２６を転動自在に保持する円環状の保持器２７と、円環状の外輪２８とから構成されている。また、各スラスト玉軸受２４の内輪軌道は各パワーローラ１１の外側面（大端面）に、外輪軌道は各外輪２８の内側面にそれぞれ形成されている。
【００１０】
また、スラストニードル軸受２５は、トラニオン１５の支持板部１６の内側面と外輪２８の外側面との間に挟持されている。このようなスラストニードル軸受２５は、パワーローラ１１から各外輪２８に加わるスラスト荷重を支承しつつ、これらパワーローラ１１および外輪２８が各変位軸２３の基端部２３ａを中心として揺動することを許容する。
（【００１１】以降は省略されています）
