公開番号2025080073
公報種別公開特許公報(A)
公開日2025-05-23
出願番号2023193075
出願日2023-11-13
発明の名称制御装置、制御方法、及び記憶媒体
出願人トヨタ自動車株式会社
代理人個人,個人
主分類G06F 8/65 20180101AFI20250516BHJP(計算;計数)
要約【課題】ソフトウェア更新でのユーザ許諾の頻度を減らす。
【解決手段】車両10に搭載された車載機器のソフトウェア更新に関する情報を表示するHMI18を制御するOTAマスタ11は、更新ソフトウェアのインストールの実行に車載機器の機能の一時停止を伴う第1更新、及び更新ソフトウェアのインストールの実行に車載機器の機能の一時停止を伴う第2更新の2種のソフトウェア更新のうち、第1更新の場合にのみ、インストールの開始前に、車両10のユーザによるインストールの実行の許諾操作を受け付けていることを示す許諾受付画像をHMI18に表示させる。
【選択図】図1
特許請求の範囲【請求項１】
車両に搭載された車載機器のソフトウェア更新に関する情報を表示する表示部を制御する制御部を備えており、
前記制御部は、第１更新及び第２更新の２種のソフトウェア更新のうち、前記第１更新の場合のみ、前記車載機器への更新ソフトウェアのインストールの開始前に、前記車両のユーザによる前記インストールの実行の許諾操作を受け付けていることを示す許諾受付画像を前記表示部に表示させることを行い、
前記第１更新は、前記インストールの実行に前記車載機器の機能の一時停止を伴うソフトウェア更新であり、前記第２更新は、前記インストールの実行に前記車載機器の機能の一時停止を伴わないソフトウェア更新である制御装置。
続きを表示（約 930 文字）【請求項２】
前記制御部は、前記ソフトウェア更新が前記第１更新である場合、前記インストールの実行中に、前記車載機器の機能が一時停止することを示す情報、及び前記インストールの実行中に一時停止する前記車載機器の機能の内容を示す情報の少なくとも一方を前記表示部に表示させる請求項１に記載の制御装置。
【請求項３】
前記制御部は、前記更新ソフトウェアのダウンロードの完了後、前記車両の走行状況、及び前記車両の位置の少なくとも一方に基づき決定される時期に前記許諾受付画像を前記表示部に表示させる請求項１に記載の制御装置。
【請求項４】
車両に搭載された車載機器のソフトウェア更新に関する情報を表示する表示部を制御する方法であって、
第１更新及び第２更新の２種のソフトウェア更新のうち、前記第１更新の場合のみ、前記車載機器への更新ソフトウェアのインストールの開始前に、前記車両のユーザによる前記インストールの実行の許諾操作を受け付けていることを示す許諾受付画像を前記表示部に表示させ、
前記第１更新は、前記インストールの実行に前記車載機器の機能の一時停止を伴うソフトウェア更新であり、前記第２更新は、前記インストールの実行に前記車載機器の機能の一時停止を伴わないソフトウェア更新である制御方法。
【請求項５】
車両に搭載された車載機器のソフトウェア更新に関する情報を表示する表示部を制御する制御装置により実行されるプログラムを格納した記憶媒体であって、
前記プログラムは、第１更新及び第２更新の２種のソフトウェア更新のうち、前記第１更新の場合のみ、前記車載機器への更新ソフトウェアのインストールの開始前に、前記車両のユーザによる前記インストールの実行の許諾操作を受け付けていることを示す許諾受付画像を前記表示部に表示させること、を前記制御装置に実行させるものであり、
前記第１更新は、前記インストールの実行に前記車載機器の機能の一時停止を伴うソフトウェア更新であり、前記第２更新は、前記インストールの実行に前記車載機器の機能の一時停止を伴わないソフトウェア更新である記憶媒体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両に搭載された車載機器のソフトウェア更新に関する情報の表示に係る制御装置、制御方法、及び記憶媒体に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
車両には、ソフトウェアの実行により動作する各種の車載機器が搭載されている。無線通信を介して車外からダウンロードしたソフトウェアにより、車載機器のソフトウェアを更新するＯＴＡ（Over The Air）技術が知られている。特許文献１には、更新ソフトウェアのダウンロード、インストール、及びアクティベートの３つのフェイズを通じて車載機器のソフトウェアを更新するＯＴＡ技術が記載されている。上記従来の技術では、各フェイズのそれぞれの開始前に、ユーザの許諾を求めている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１６３３９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
許諾の問い合わせの頻度が高いと、ユーザが煩わしく感じる虞がある。
【課題を解決するための手段】
【０００５】
上記課題を解決する制御装置は、車両に搭載された車載機器のソフトウェア更新に関する情報を表示する表示部を制御する制御部を備えており、前記制御部は、第１更新及び第２更新の２種のソフトウェア更新のうち、前記第１更新の場合のみ、前記車載機器への更新ソフトウェアのインストールの開始前に、前記車両のユーザによる前記インストールの実行の許諾操作を受け付けていることを示す許諾受付画像を前記表示部に表示させることを行うように構成されている。
【０００６】
上記課題を解決する制御方法は、車両に搭載された車載機器のソフトウェア更新に関する情報を表示する表示部を制御するための制御方法であって、第１更新及び第２更新の２種のソフトウェア更新のうち、前記第１更新の場合のみ、前記車載機器への更新ソフトウェアのインストールの開始前に、前記車両のユーザによる前記インストールの実行の許諾操作を受け付けていることを示す許諾受付画像を前記表示部に表示させている。
【０００７】
上記課題を解決する記憶媒体は、車両に搭載された車載機器のソフトウェア更新に関する情報を表示する表示部を制御する制御装置により実行されるプログラムを格納した記憶媒体であって、前記プログラムは、第１更新及び第２更新の２種のソフトウェア更新のうち、前記第１更新の場合のみ、前記車載機器への更新ソフトウェアのインストールの開始前に、前記車両のユーザによる前記インストールの実行の許諾操作を受け付けていることを示す許諾受付画像を前記表示部に表示させることを前記制御装置に実行させるものである。
【０００８】
上記制御装置、制御方法、及び記憶媒体における前記第１更新は、前記インストールの実行に前記車載機器の機能の一時停止を伴うソフトウェア更新であり、前記第２更新は、前記インストールの実行に前記車載機器の機能の一時停止を伴わないソフトウェア更新である。
【発明の効果】
【０００９】
上記制御装置、制御方法、及び記憶媒体には、ソフトウェア更新でのユーザ許諾の頻度を減らす効果がある。
【図面の簡単な説明】
【００１０】
第１実施形態の制御装置及び車両の構成を模式的に示す図である。

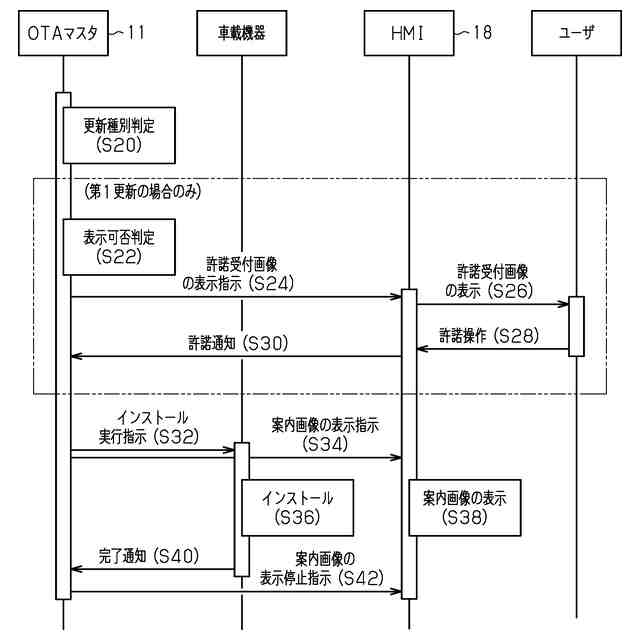

インストール・フェイズの処理手順を示すシーケンス図である。

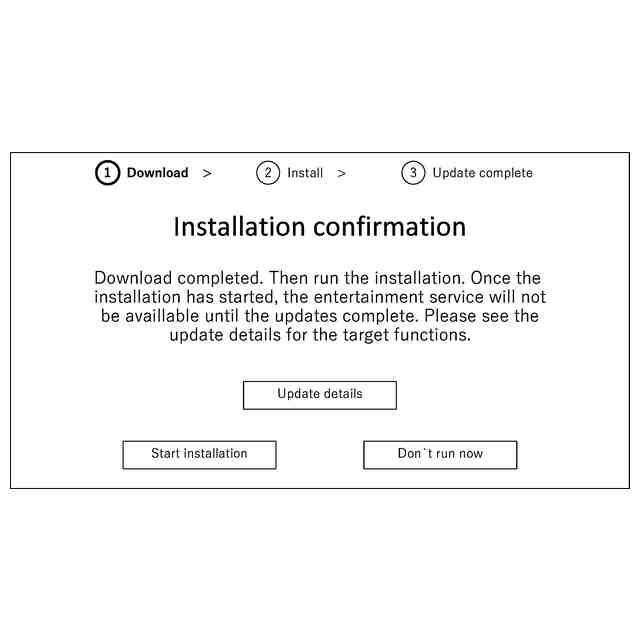

許諾受付画像の表示例を示す図である。

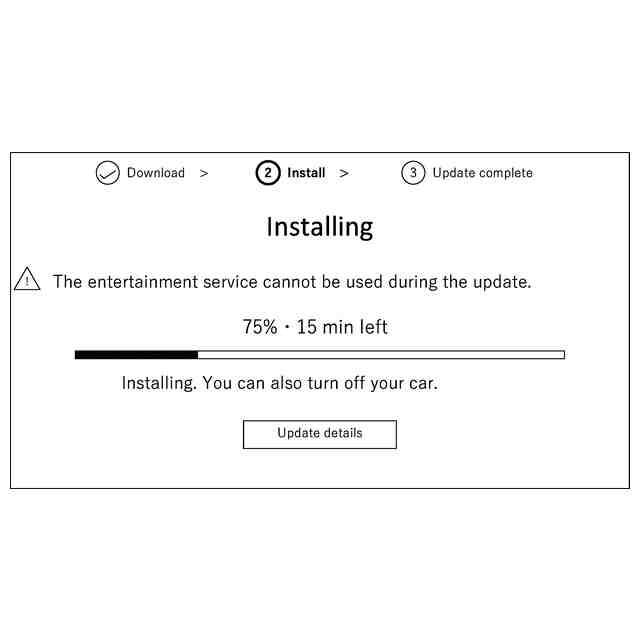

案内画像の表示例を示す図である。
第２実施形態における許諾受付画像の表示に係る処理の流れを示すシーケンス図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
