公開番号2025081025
公報種別公開特許公報(A)
公開日2025-05-27
出願番号2023194501
出願日2023-11-15
発明の名称端子及びコネクタ
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類H01R 4/02 20060101AFI20250520BHJP(基本的電気素子)
要約【課題】製造時の歩留まりの低下を抑えつつ、高圧回路に使用される電線と端子との接合強度を向上させることができる端子及びコネクタを提供する。

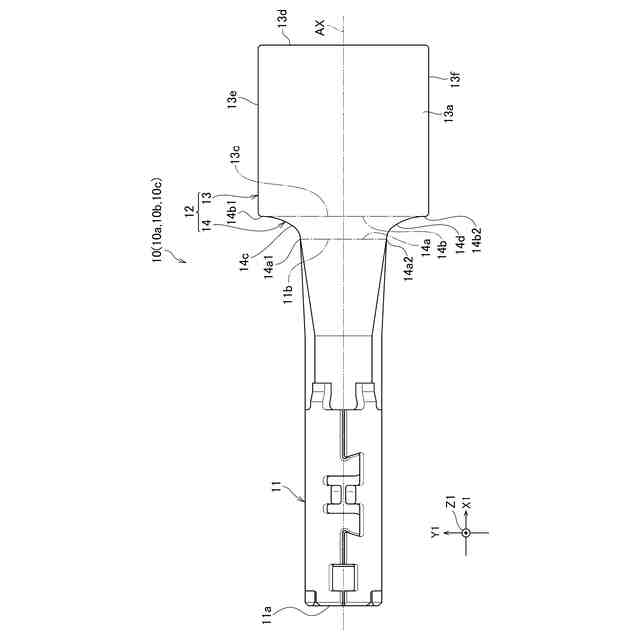

【解決手段】端子10の平面視において、連結部14は、第1連接部位14a、第2連接部位14b、第1湾曲部位14c及び第2湾曲部位14dを有する。第1連接部位14aは、相手端子が接続される接続部11に連なる。第2連接部位14bは、電線100の芯線101が超音波接合される超音波接合部13に連なる。第1湾曲部位14cは、第1連接部位14aの一端14a1を第2連接部位14bの一端14b1に連結し、かつ、凹状に湾曲する。第2湾曲部位14dは、第1連接部位14aの他端14a2を第2連接部位14bの他端14b2に連結し、かつ、凹状に湾曲する。第1湾曲部位14c及び第2湾曲部位14dの各々は、複数の曲率からなる。
【選択図】図3
特許請求の範囲【請求項１】
所定方向に延びる端子であって、
相手端子が接続される接続部と、
高圧回路に使用される電線が接合される接合部と、
を備え、
前記接合部は、

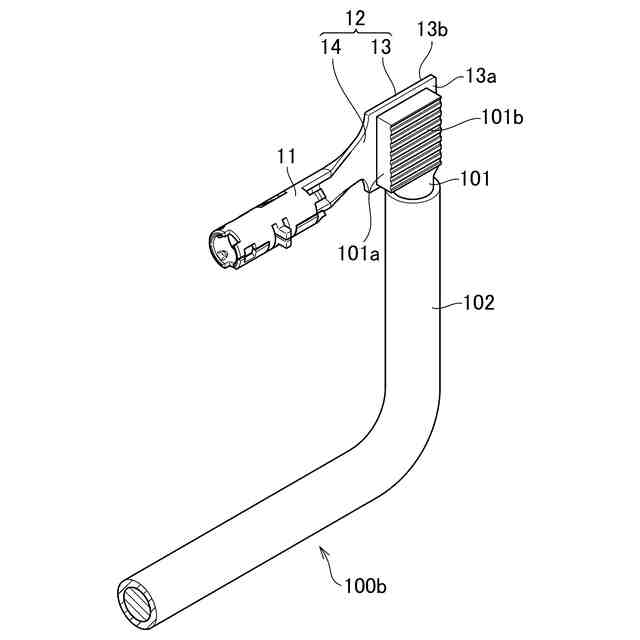

前記電線の芯線が超音波接合される超音波接合部と、
前記超音波接合部を前記接続部に連結する連結部と、
を備え、
前記端子の平面視において、
前記端子の幅方向は、前記端子が延びる方向に直交する方向であり、
前記連結部は、
前記接続部に連なる第１連接部位と、
前記超音波接合部に連なる第２連接部位と、

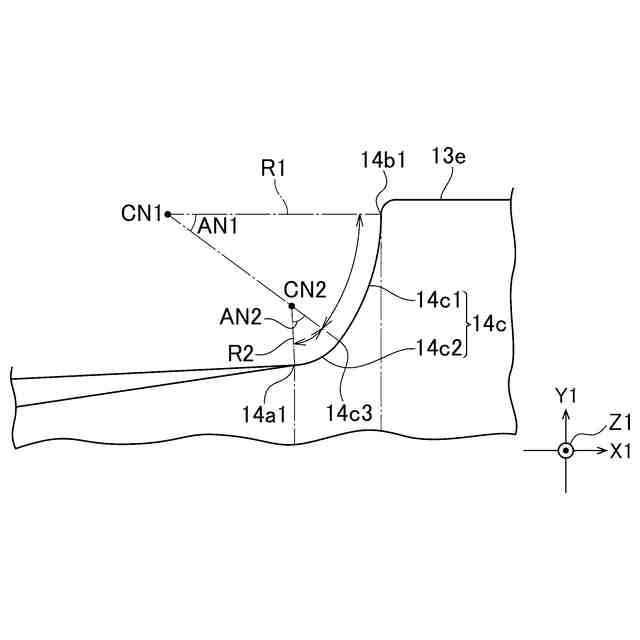

前記端子の幅方向における、前記第１連接部位の一端を前記第２連接部位の一端に連結し、かつ、凹状に湾曲する第１湾曲部位と、
前記端子の幅方向における、前記第１連接部位の他端を前記第２連接部位の他端に連結し、かつ、凹状に湾曲する第２湾曲部位と、
を有し、
前記端子の幅方向における、前記第１湾曲部位と前記第２湾曲部位との距離は、前記超音波接合部から前記接続部に向かうにつれて小さくなり、
前記第１湾曲部位及び前記第２湾曲部位の各々は、複数の曲率からなる、端子。
続きを表示（約 170 文字）【請求項２】
前記第１湾曲部位及び前記第２湾曲部位の各々において、前記複数の曲率は、前記超音波接合部から前記接続部に向かうにつれて大きくなるように連なっている、請求項１に記載された端子。
【請求項３】

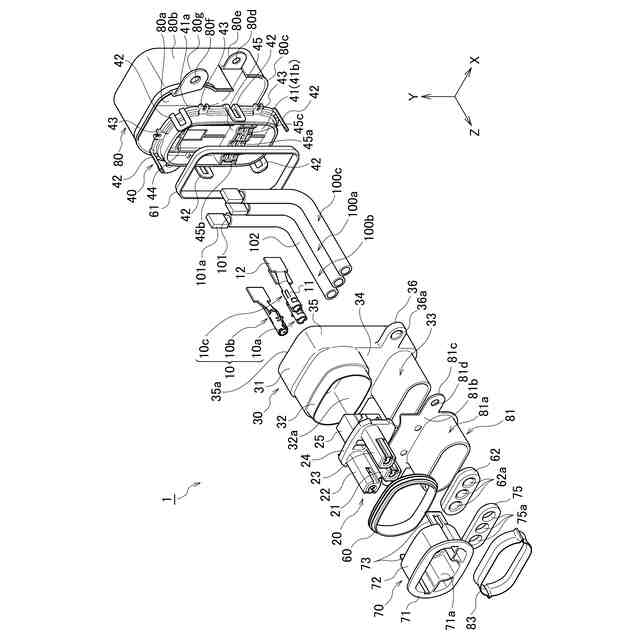

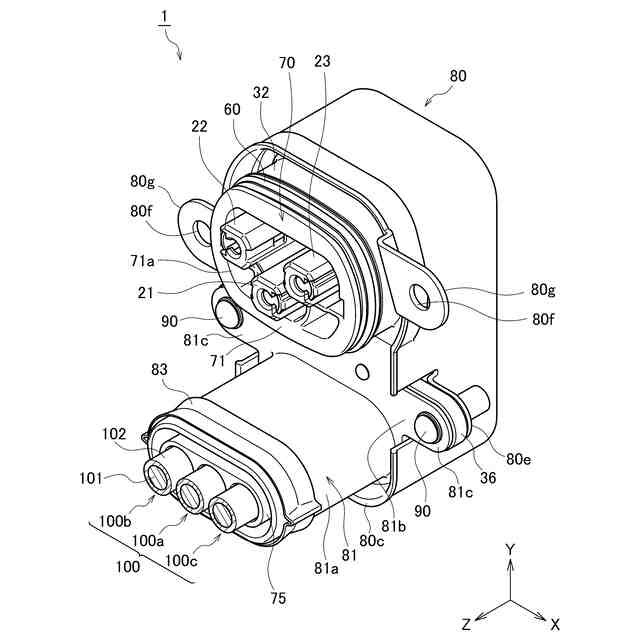

請求項１又は２に記載された端子と、
前記端子を収容するハウジングと、
を備える、コネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、端子及びコネクタに関する。
続きを表示（約 870 文字）【背景技術】
【０００２】
従来、電線を端子に接合する際に、超音波接合を利用したものが知られている。
【０００３】

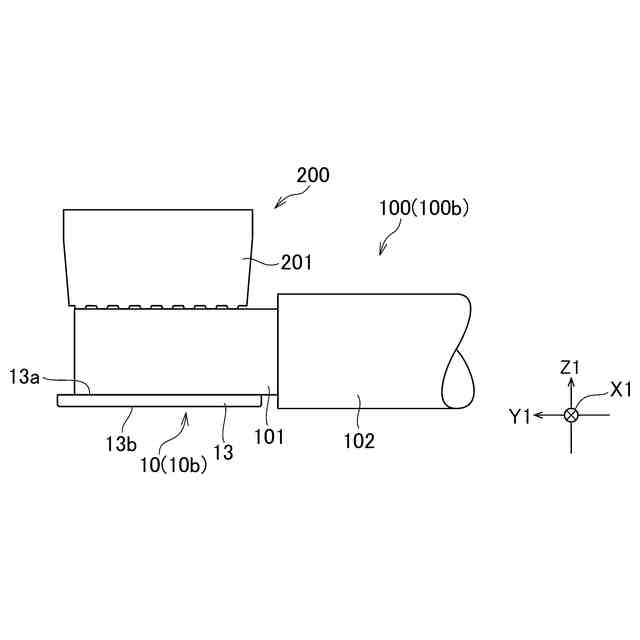

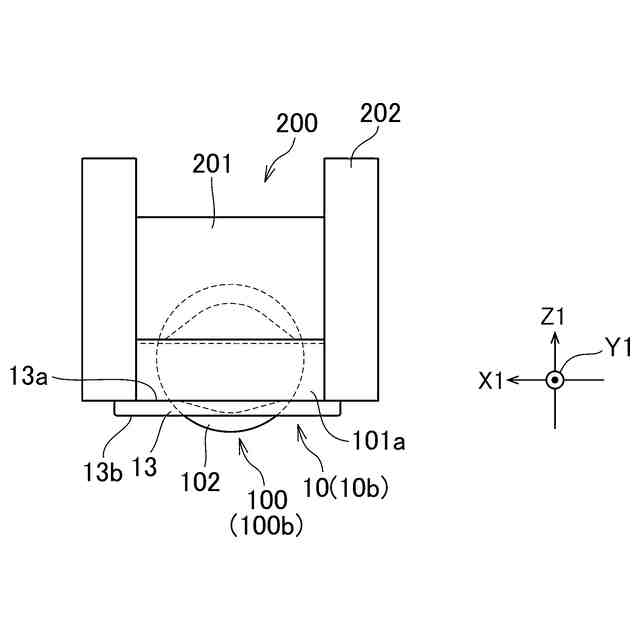

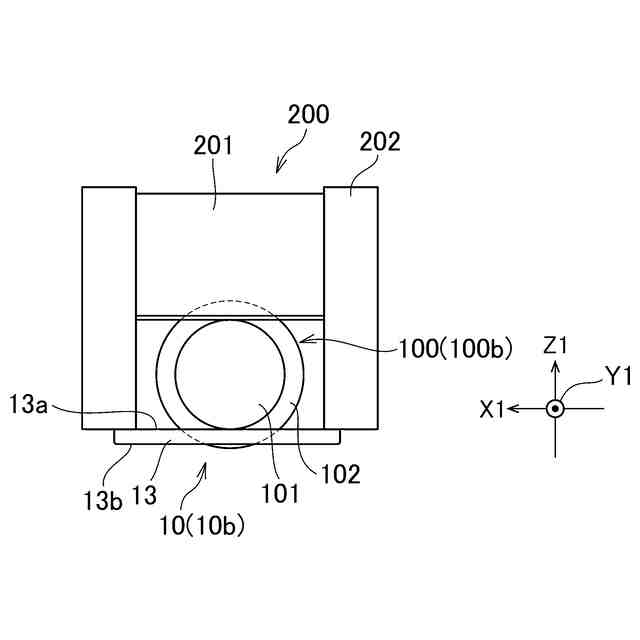

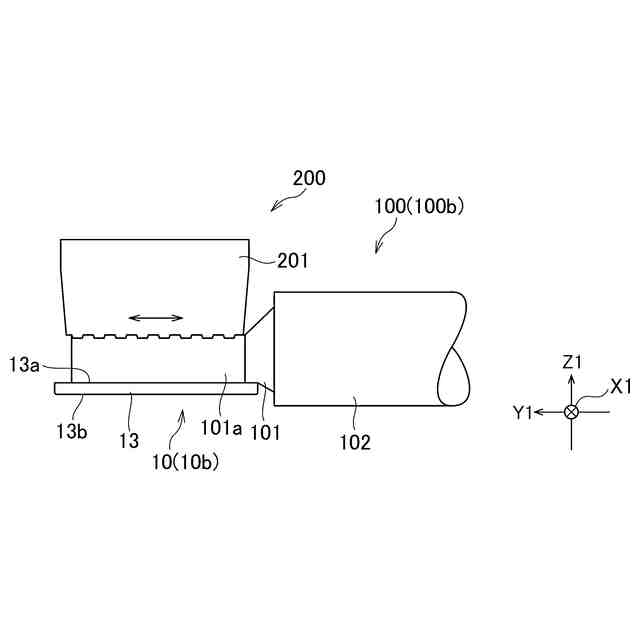

特許文献１に開示された超音波接合では、電線の絶縁被覆から露出した芯線を、端子の接合部に配置した状態で、超音波接合装置のホーンを接合部内の芯線に押し当てて、超音波振動を与えることで、芯線が接合部に接合される。
【０００４】
これにより、電線と端子との接合強度を向上させることができる。
【先行技術文献】
【特許文献】
【０００５】
特開２０１４－１０２９９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、高圧回路に適用される電線には大電流が流れるため、許容電流を増やすために、当該電線として、断面積の大きい太い電線を使用する必要がある。
【０００７】
このような電線を端子に接合する際に、超音波接合を利用する場合、芯線の断面積が大きくなるのに伴って、当該芯線に強い超音波振動を与える必要がある。
【０００８】
このため、端子の接合部に負荷がかかり、当該接合部にクラックが入り、端子の強度を低下させる可能性がある。
【０００９】
このように、超音波接合を利用して、高圧回路に使用される電線を端子に接合する場合、製造時の歩留まりが低下する可能性がある。したがって、製造時の歩留まりの低下を抑えつつ、高圧回路に使用される電線と端子との接合強度を向上させるためには、更なる改善が求められていた。
【００１０】
本発明は、このような従来技術が有する課題に鑑みてなされたものである。そして本発明の目的は、製造時の歩留まりの低下を抑えつつ、高圧回路に使用される電線と端子との接合強度を向上させることができる端子及びコネクタを提供することにある。
【課題を解決するための手段】
（【００１１】以降は省略されています）
