特許ウォッチ

公開番号2025084184
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2023197867
出願日2023-11-22
発明の名称表面処理亜鉛めっき鋼板、樹脂フィルム被覆鋼板、建築用パネル、表面処理亜鉛めっき鋼板の製造方法、及び樹脂フィルム被覆鋼板の製造方法。
出願人東洋鋼鈑株式会社
代理人弁理士法人太田特許事務所
主分類C23C 28/00 20060101AFI20250527BHJP(金属質材料への被覆;金属質材料による材料への被覆;化学的表面処理;金属質材料の拡散処理;真空蒸着,スパッタリング,イオン注入法,または化学蒸着による被覆一般;金属質材料の防食または鉱皮の抑制一般)
要約【課題】優れた耐食性や樹脂フィルムとの加工密着性を備える、表面処理亜鉛めっき鋼板、樹脂フィルム被覆鋼板、及び建築用パネルを提供する。

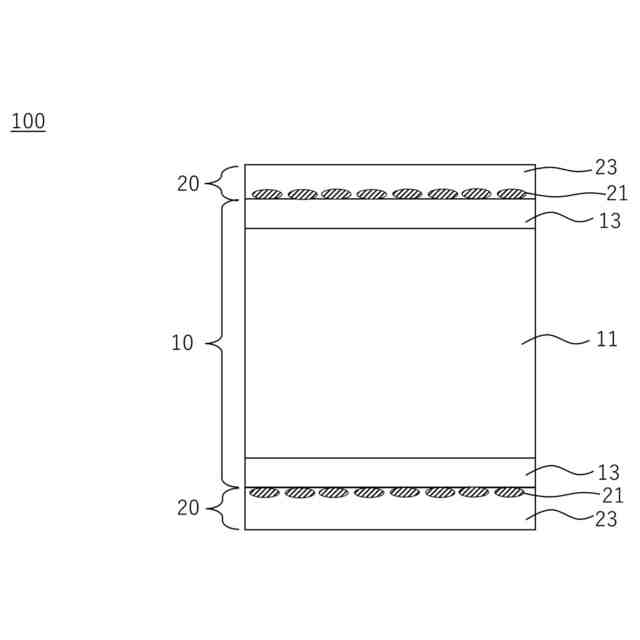

【解決手段】鋼板と、前記鋼板上に形成された亜鉛めっき層と、前記亜鉛めっき層上に形成されて、コバルト金属が5mg/m²以上30mg/m²未満で含有された第1化成処理被膜層と、前記第1化成処理被膜上に形成され、(a)ジルコニウム成分と、(b)シラノール基の脱水縮合を起点とした結合成分と、(c)ウレタン結合成分と、を含む第2化成処理被膜層と、を含んで構成された表面処理亜鉛めっき鋼板。
【選択図】図1

特許請求の範囲【請求項１】
鋼板と、
前記鋼板上に形成された亜鉛めっき層と、
前記亜鉛めっき層上に形成されて、コバルト金属が５ｍｇ／ｍ
２
以上３０ｍｇ／ｍ
２
未満で含有された第１化成処理被膜層と、
前記第１化成処理被膜上に形成され、（ａ）ジルコニウム成分と、（ｂ）シラノール基の脱水縮合を起点とした結合成分と、（ｃ）ウレタン結合成分と、を含む第２化成処理被膜層と、
を含んで構成された表面処理亜鉛めっき鋼板。
続きを表示（約 1,100 文字）【請求項２】
前記第２化成処理被膜層の皮膜量が４ｍｇ／ｍ
２
～６００ｍｇ／ｍ
２
である、請求項１に記載の表面処理亜鉛めっき鋼板。
【請求項３】
前記第２化成処理被膜層に含有されるジルコニウム量が１．２ｍｇ／ｍ
２
以上１７１．４ｍｇ／ｍ
２
以下である、請求項２に記載の表面処理亜鉛めっき鋼板。
【請求項４】

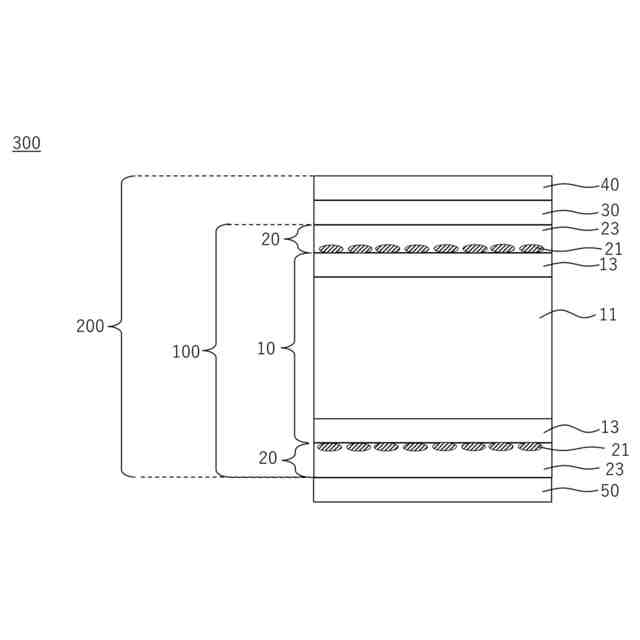

請求項１～３のいずれか一項に記載の表面処理亜鉛めっき鋼板と、
前記表面処理亜鉛めっき鋼上に形成された接着剤層と、
前記接着剤層上に形成された樹脂フィルムと、
を備えて構成される、樹脂フィルム被覆鋼板。
【請求項５】
前記樹脂フィルムが、ポリ塩化ビニルフィルム、ポリエステルフィルム、アクリルフィルム、オレフィンフィルムのうちの少なくとも一つを含み、
前記樹脂フィルムの厚みが０．０６ｍｍ以上である、
請求項４に記載の樹脂フィルム被覆鋼板。
【請求項６】
前記接着剤層がポリエステル樹脂、又はアクリル樹脂を主成分とする、請求項５記載の樹脂フィルム被覆鋼板。
【請求項７】
請求項５に記載の樹脂フィルム被覆鋼板を用いた、建築用パネル。
【請求項８】
亜鉛めっき鋼板上に、硝酸コバルトおよび硝酸第二鉄を含有する金属キレート剤を含むアルカリ性処理剤を前記亜鉛めっき鋼板に対して塗布することで、コバルト金属が５ｍｇ／ｍ
２
以上３０ｍｇ／ｍ
２
未満で含有された第１化成処理被膜層を前記亜鉛めっき層上に形成する第１処理工程と、

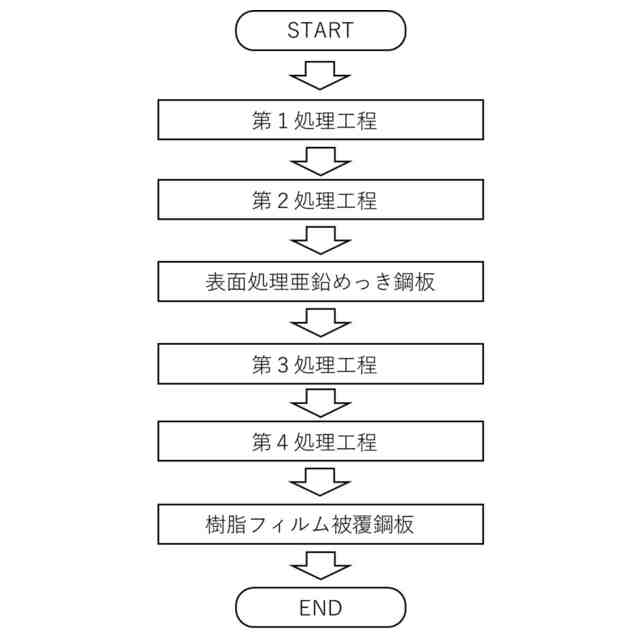

カップリング剤、金属酸化物、ブロックイソシアヌレート、及び、ポリエステルポリオールを構成成分として含む水系処理剤を、前記第１化成処理被膜層上に塗布し、６０℃以上で乾燥する第２処理工程と、
を有する、表面処理亜鉛めっき鋼板の製造方法。
【請求項９】
前記第１処理工程において、
前記アルカリ性処理剤は、ｐＨが１２以上であり、且つ、液温が６０℃以上７５℃以下で前記亜鉛めっき鋼板に対して塗布される、
請求項８に記載の表面処理亜鉛めっき鋼板の製造方法。
【請求項１０】
前記水系処理剤のｐＨが５～７であり、前記カップリング剤がアミノアルキルシランを含み、前記ブロックイソシアヌレートがピラゾールブロックイソシアヌレートである、
請求項９に記載の表面処理亜鉛めっき鋼板の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、表面処理亜鉛めっき鋼板、及び樹脂フィルム被覆鋼板に関する。また、表面処理亜鉛めっき鋼板、及び樹脂フィルム被覆鋼板を使用した建築用パネルに関する。さらには、表面処理亜鉛めっき鋼板の製造方法、及び樹脂フィルム被覆鋼板の製造方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
近年、例えば、浴室用パネルや、キッチンパネルを例とした建築パネル用途の表面処理鋼板に対して、環境負荷低減が叫ばれている。具体的に、水質汚濁防止や、土壌汚染対策の観点から、クロメート皮膜を含まない表面処理鋼板が求められている。
【０００３】
例えば下記の特許文献１では、平板部耐食性や塗装密着性等に優れた亜鉛系めっき鋼板の製造方法として、所定のカチオンを含むイオン結合性塩と所定のキレート剤と水とを含有する第１表面処理液を用いて、亜鉛系めっき鋼板の表面に第１皮膜を形成し、次いで、グリシジル基を有するシランカップリング剤、テトラアルコキシシラン、炭酸ジルコニウム化合物、所定のアニオン性ポリウレタン樹脂、バナジウム化合物、モリブデン酸化合物、及び水を所定量含有する第２表面処理液を用いて、第１皮膜の表面に第２皮膜を形成する製造方法を開示している。
【０００４】
特許文献２には、耐食性と加工性に優れたプレコート鋼板として、亜鉛系めっき鋼板の両面にクロムフリー下地処理が設けられ、おもて面である一方の面には、下地処理の上にポリエステル系樹脂および／又はエポキシ変性ポリエステル系樹脂をバインダーとしイオン交換型酸化物防錆顔料又はリン酸系防錆顔料の少なくとも一種を含有している下塗り塗膜層が設けられ、さらに当該下塗り塗膜層の上層に１層以上の上塗り塗膜層が設けられているとともに、うら面である他方の面にも、ポリエステル系樹脂および／又はエポキシ変性ポリエステル系樹脂をバインダーとしイオン交換型酸化物防錆顔料又はリン酸系防錆顔料の少なくとも一種を含有している下塗り塗膜層が設けられ、さらに当該下塗り塗膜層の上層に１層以上の上塗り塗膜層が設けられる構成が開示されている。
【０００５】
特許文献３には、耐食性、耐熱性、等を満足するクロムフリー表面処理を施した金属材として、金属材料の上に微量Ｃｏ含有Ｚｎ－Ｃｏめっき皮膜を被覆し、更にその上に、分子中にアミノ基を１つ含有するシランカップリング剤（Ａ）と、分子中にグリシジル基を１つ含有するシランカップリング剤（Ｂ）を固形分質量比〔（Ａ）／（Ｂ）〕で０．５～１．７の割合で配合して得られる有機ケイ素化合物（Ｗ）と、チタンフッ化水素酸またはジルコニウムフッ化水素酸から選ばれる少なくとも１種のフルオロ化合物（Ｘ）と、リン酸（Ｙ）と、バナジウム化合物（Ｚ）からなる水系金属表面処理剤を塗布し乾燥することにより、各成分を含有する複合皮膜を形成しているクロメートフリー表面処理金属材が開示されている。
【０００６】
特許文献４には、耐食性および加工部の密着性が十分に高められた塗装鋼板として、鋼板と、亜鉛系めっき層と、ＮｉおよびＣｏの合計付着量が２０ｍｇ／ｍ
２
以上１００ｍｇ／ｍ
２
以下であり、処理層の付着量が２．０ｇ／ｍ
２
以上７．０ｇ／ｍ
２
以下である、リン酸塩処理層と、４族金属の酸素酸塩および１族金属またはその塩を含有するクロムフリーシーリング皮膜と、有機系皮膜と、がこの順番に配置されている塗装鋼板が開示されている。
【０００７】
特許文献５には、加工後の塗膜密着性およびフィルム接着性に優れた化成処理鋼板として、亜鉛めっき鋼板または亜鉛合金めっき鋼板を基材とし、めっき鋼板表面に、酸化物が高い絶縁抵抗を示すバルブメタルの酸化物または水酸化物およびフッ化物と多価フェノール樹脂からなる化成処理皮膜の膜厚が０．０１～０．５μｍである構成が開示されている。
【先行技術文献】
【特許文献】
【０００８】
特開２０２２－３９０９７号公報
特開２００７－１１９８５８号公報
特開２００８－１８４６５９号公報
特開２０２０－１５２９８６号公報
特開２００８－１６３３６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
しかしながら上記特許文献１～５はいずれも、現在の建築用パネルの材料の需要に対しては、改善の余地があるものであった。すなわち、近年、多様な外観バリエーションが要求される建築パネル用途の表面処理鋼板において、化成処理を施した表面上に意匠性を有する樹脂フィルムを貼ることが行われている。
【００１０】
また、ポリエステルやポリ塩化ビニル等の樹脂フィルムを積層した表面処理鋼板に対して、プレス加工等を施して、種々の形状とすることが行われている。そのため、例えば浴室用途などの厳しい環境に耐えうる、優れた耐食性、樹脂フィルムの高い加工密着性が要求される。
（【００１１】以降は省略されています）
